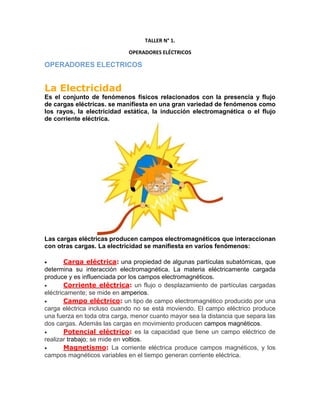

1. TALLER N° 1.
OPERADORES ELÉCTRICOS
OPERADORES ELECTRICOS
La Electricidad
Es el conjunto de fenómenos físicos relacionados con la presencia y flujo
de cargas eléctricas. se manifiesta en una gran variedad de fenómenos como
los rayos, la electricidad estática, la inducción electromagnética o el flujo
de corriente eléctrica.
Las cargas eléctricas producen campos electromagnéticos que interaccionan
con otras cargas. La electricidad se manifiesta en varios fenómenos:
 Carga eléctrica: una propiedad de algunas partículas subatómicas, que
determina su interacción electromagnética. La materia eléctricamente cargada
produce y es influenciada por los campos electromagnéticos.
 Corriente eléctrica: un flujo o desplazamiento de partículas cargadas
eléctricamente; se mide en amperios.
 Campo eléctrico: un tipo de campo electromagnético producido por una
carga eléctrica incluso cuando no se está moviendo. El campo eléctrico produce
una fuerza en toda otra carga, menor cuanto mayor sea la distancia que separa las
dos cargas. Además las cargas en movimiento producen campos magnéticos.
 Potencial eléctrico: es la capacidad que tiene un campo eléctrico de
realizar trabajo; se mide en voltios.
 Magnetismo: La corriente eléctrica produce campos magnéticos, y los
campos magnéticos variables en el tiempo generan corriente eléctrica.

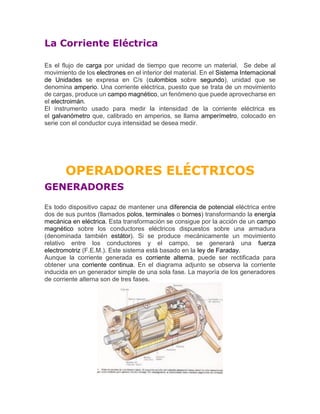

2. La Corriente Eléctrica
Es el flujo de carga por unidad de tiempo que recorre un material. Se debe al
movimiento de los electrones en el interior del material. En el Sistema Internacional
de Unidades se expresa en C/s (culombios sobre segundo), unidad que se
denomina amperio. Una corriente eléctrica, puesto que se trata de un movimiento
de cargas, produce un campo magnético, un fenómeno que puede aprovecharse en
el electroimán.
El instrumento usado para medir la intensidad de la corriente eléctrica es
el galvanómetro que, calibrado en amperios, se llama amperímetro, colocado en
serie con el conductor cuya intensidad se desea medir.
OPERADORES ELÉCTRICOS
GENERADORES
Es todo dispositivo capaz de mantener una diferencia de potencial eléctrica entre
dos de sus puntos (llamados polos, terminales o bornes) transformando la energía
mecánica en eléctrica. Esta transformación se consigue por la acción de un campo
magnético sobre los conductores eléctricos dispuestos sobre una armadura
(denominada también estátor). Si se produce mecánicamente un movimiento
relativo entre los conductores y el campo, se generará una fuerza
electromotriz (F.E.M.). Este sistema está basado en la ley de Faraday.
Aunque la corriente generada es corriente alterna, puede ser rectificada para
obtener una corriente continua. En el diagrama adjunto se observa la corriente
inducida en un generador simple de una sola fase. La mayoría de los generadores
de corriente alterna son de tres fases.

3. CONDUCTORES
Son materiales cuya resistencia al paso de la electricidad es muy baja. Los mejores
conductores eléctricos son metales, como el cobre, el oro, el
hierro y el aluminio, y sus aleaciones, aunque existen otros materiales no metálicos
que también poseen la propiedad de conducir la electricidad, como el grafito o
las disoluciones y soluciones salinas (por ejemplo, el agua de mar) o cualquier
material en estado de plasma.
Para el transporte de energía eléctrica, así como para cualquier instalación de uso
doméstico o industrial, el mejor conductor es la plata, pero debido a su elevado
precio, los materiales empleados habitualmente son el cobre (en forma de cables de
uno o varios hilos), o el aluminio; metal que si bien tiene una conductividad
eléctrica del orden del 60% de la del cobre, es sin embargo un material tres veces
más ligero, por lo que su empleo está más indicado en líneas aéreas de transmisión
de energía eléctrica en las redes de alta tensión.
RECEPTORES
Los receptores son aquellos operadores eléctricos que reciben la energía eléctrica
y la transforman en cualquier otro tipo de energía (luz, calor, sonido,
movimiento...).
Hay distintos tipos de receptores eléctricos:
Receptores térmicos:
Receptores lumínicos:

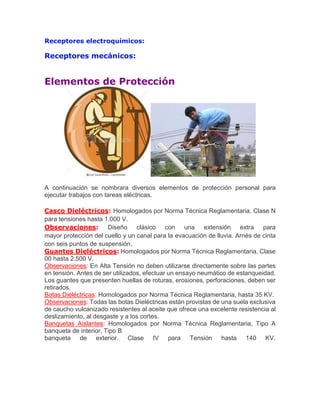

4. Receptores electroquímicos:
Receptores mecánicos:
Elementos de Protección
A continuación se nombrara diversos elementos de protección personal para
ejecutar trabajos con tareas eléctricas.
Casco Dieléctricos: Homologados por Norma Técnica Reglamentaria, Clase N
para tensiones hasta 1.000 V.
Observaciones: Diseño clásico con una extensión extra para
mayor protección del cuello y un canal para la evacuación de lluvia. Arnés de cinta
con seis puntos de suspensión.
Guantes Dieléctricos: Homologados por Norma Técnica Reglamentaria, Clase
00 hasta 2.500 V.
Observaciones: En Alta Tensión no deben utilizarse directamente sobre las partes
en tensión. Antes de ser utilizados, efectuar un ensayo neumático de estanqueidad.
Los guantes que presenten huellas de roturas, erosiones, perforaciones, deben ser
retirados.
Botas Dieléctricas: Homologados por Norma Técnica Reglamentaria, hasta 35 KV.
Observaciones: Todas las botas Dieléctricas están provistas de una suela exclusiva
de caucho vulcanizado resistentes al aceite que ofrece una excelente resistencia al
deslizamiento, al desgaste y a los cortes.
Banquetas Aislantes: Homologados por Norma Técnica Reglamentaria, Tipo A
banqueta de interior, Tipo B
banqueta de exterior. Clase IV para Tensión hasta 140 KV.

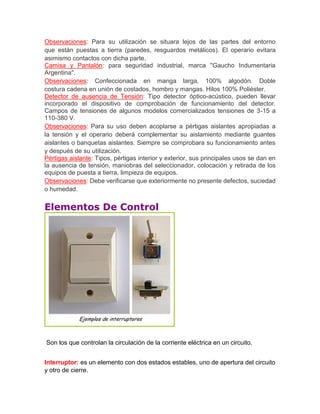

5. Observaciones: Para su utilización se situara lejos de las partes del entorno
que están puestas a tierra (paredes, resguardos metálicos). El operario evitara
asimismo contactos con dicha parte.
Camisa y Pantalón: para seguridad industrial, marca ''Gaucho Indumentaria
Argentina''.
Observaciones: Confeccionada en manga larga, 100% algodón. Doble
costura cadena en unión de costados, hombro y mangas. Hilos 100% Poliéster.
Detector de ausencia de Tensión: Tipo detector óptico-acústico, pueden llevar
incorporado el dispositivo de comprobación de funcionamiento del detector.
Campos de tensiones de algunos modelos comercializados tensiones de 3-15 a
110-380 V.
Observaciones: Para su uso deben acoplarse a pértigas aislantes apropiadas a
la tensión y el operario deberá complementar su aislamiento mediante guantes
aislantes o banquetas aislantes. Siempre se comprobara su funcionamiento antes
y después de su utilización.
Pértigas aislante: Tipos, pértigas interior y exterior, sus principales usos se dan en
la ausencia de tensión, maniobras del seleccionador, colocación y retirada de los
equipos de puesta a tierra, limpieza de equipos.
Observaciones: Debe verificarse que exteriormente no presente defectos, suciedad
o humedad.
Elementos De Control
Son los que controlan la circulación de la corriente eléctrica en un circuito.
Interruptor: es un elemento con dos estados estables, uno de apertura del circuito
y otro de cierre.

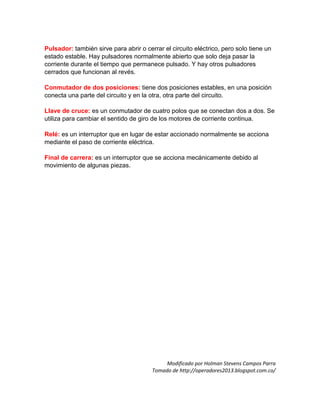

6. Pulsador: también sirve para abrir o cerrar el circuito eléctrico, pero solo tiene un
estado estable. Hay pulsadores normalmente abierto que solo deja pasar la
corriente durante el tiempo que permanece pulsado. Y hay otros pulsadores
cerrados que funcionan al revés.
Conmutador de dos posiciones: tiene dos posiciones estables, en una posición
conecta una parte del circuito y en la otra, otra parte del circuito.
Llave de cruce: es un conmutador de cuatro polos que se conectan dos a dos. Se
utiliza para cambiar el sentido de giro de los motores de corriente continua.
Relé: es un interruptor que en lugar de estar accionado normalmente se acciona
mediante el paso de corriente eléctrica.
Final de carrera: es un interruptor que se acciona mecánicamente debido al
movimiento de algunas piezas.
Modificado por Holman Stevens Campos Parra
Tomado de http://operadores2013.blogspot.com.co/
