1. INSTITUTO TECNOLOGICO DE TEPIC.
ASIGNATURA: CONTROL DE MAQUINAS ELECTRICAS.
DOCENTE: CHAVEZ ARCEGA IGNACIO.
UNIDAD #1: SENSORES Y TRANSDUCTORES.
TEMA 1.1.-DISPOSITIVOS ELECTROMECANICOS.
25 de Agosto del 2014

2. Objetivo.
• Dar a conocer el funcionamiento y los
parámetros de diseño de los distintos
dispositivos electromecánicos presentes en la
industria.

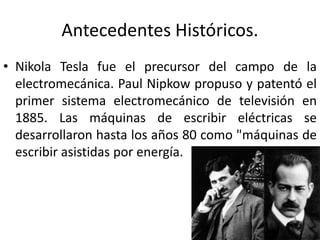

3. Antecedentes Históricos.
• Nikola Tesla fue el precursor del campo de la
electromecánica. Paul Nipkow propuso y patentó el
primer sistema electromecánico de televisión en
1885. Las máquinas de escribir eléctricas se
desarrollaron hasta los años 80 como "máquinas de
escribir asistidas por energía.

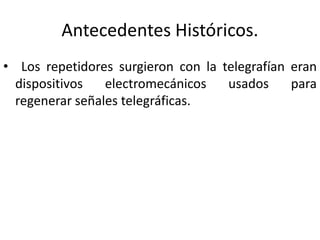

4. Antecedentes Históricos.
• Los repetidores surgieron con la telegrafían eran
dispositivos electromecánicos usados para
regenerar señales telegráficas.

5. Antecedentes Históricos.
• El conmutador telefónico de barras cruzadas es un
dispositivo electromecánico para llamadas de
conmutación telefónica. Inicialmente fueron
ampliamente instalados en los años 1950 en
Estados Unidos e Inglaterra, luego se expandieron
rápidamente al resto del mundo.

7. Antecedentes Históricos.
• Reemplazaron a los diseños anteriores, como el
conmutador Strowger, en grandes instalaciones.

8. Introducción.
• La electromecánica es la combinación de las
ciencias del electromagnetismo de la
ingeniería eléctrica y la ciencia de la
mecánica.

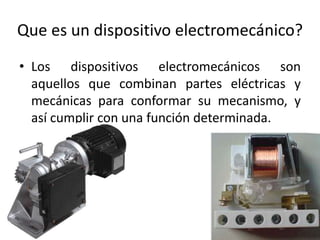

9. Que es un dispositivo electromecánico?
• Los dispositivos electromecánicos son
aquellos que combinan partes eléctricas y
mecánicas para conformar su mecanismo, y
así cumplir con una función determinada.

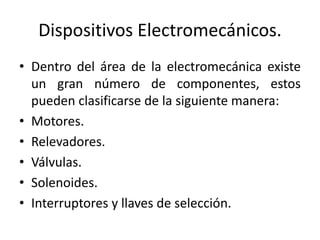

11. Dispositivos Electromecánicos.
• Dentro del área de la electromecánica existe
un gran número de componentes, estos
pueden clasificarse de la siguiente manera:
• Motores.
• Relevadores.
• Válvulas.
• Solenoides.
• Interruptores y llaves de selección.

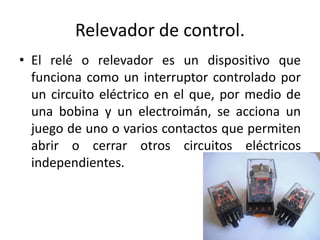

12. Relevador de control.
• El relé o relevador es un dispositivo que
funciona como un interruptor controlado por
un circuito eléctrico en el que, por medio de
una bobina y un electroimán, se acciona un
juego de uno o varios contactos que permiten
abrir o cerrar otros circuitos eléctricos
independientes.

13. Relevador de control.

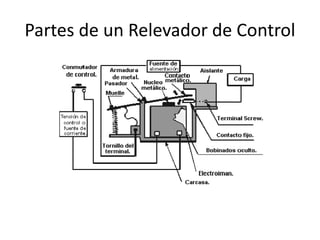

14. Partes de un Relevador de Control

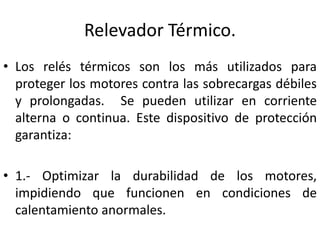

15. Relevador Térmico.
• Los relés térmicos son los más utilizados para
proteger los motores contra las sobrecargas débiles
y prolongadas. Se pueden utilizar en corriente
alterna o continua. Este dispositivo de protección
garantiza:
• 1.- Optimizar la durabilidad de los motores,
impidiendo que funcionen en condiciones de
calentamiento anormales.

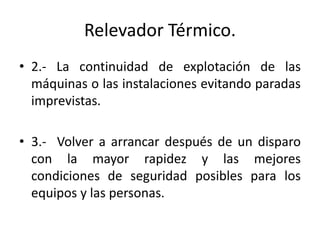

16. Relevador Térmico.
• 2.- La continuidad de explotación de las
máquinas o las instalaciones evitando paradas
imprevistas.
• 3.- Volver a arrancar después de un disparo
con la mayor rapidez y las mejores
condiciones de seguridad posibles para los
equipos y las personas.

18. Partes un Relevador Térmico.

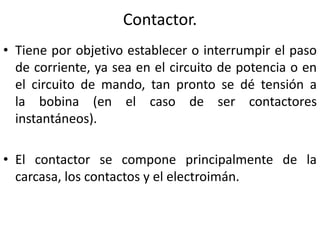

20. Contactor.
• Tiene por objetivo establecer o interrumpir el paso
de corriente, ya sea en el circuito de potencia o en
el circuito de mando, tan pronto se dé tensión a
la bobina (en el caso de ser contactores
instantáneos).
• El contactor se compone principalmente de la
carcasa, los contactos y el electroimán.

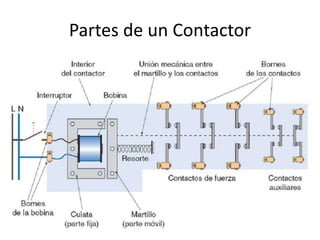

21. Partes de un Contactor

23. Situación Actual
• Los transistores han reemplazado
prácticamente a todos los dispositivos
electromecánicos, se utilizan en la mayoría de
sistemas de control realimentados y aparecen
en grandes cantidades en todos los aparatos
electrónicos.
