El documento describe la estructura y funcionamiento de los relés. Un relé consta de dos circuitos, uno de mando con baja corriente que activa un electroimán, y uno de potencia para altas corrientes. Cuando se activa el circuito de mando, el electroimán abre o cierra los contactos del circuito de potencia, permitiendo que fluya la corriente a los consumidores. Los relés se usan comúnmente para controlar circuitos de alta corriente con interruptores de baja corriente para evitar daños.
4. un interruptor

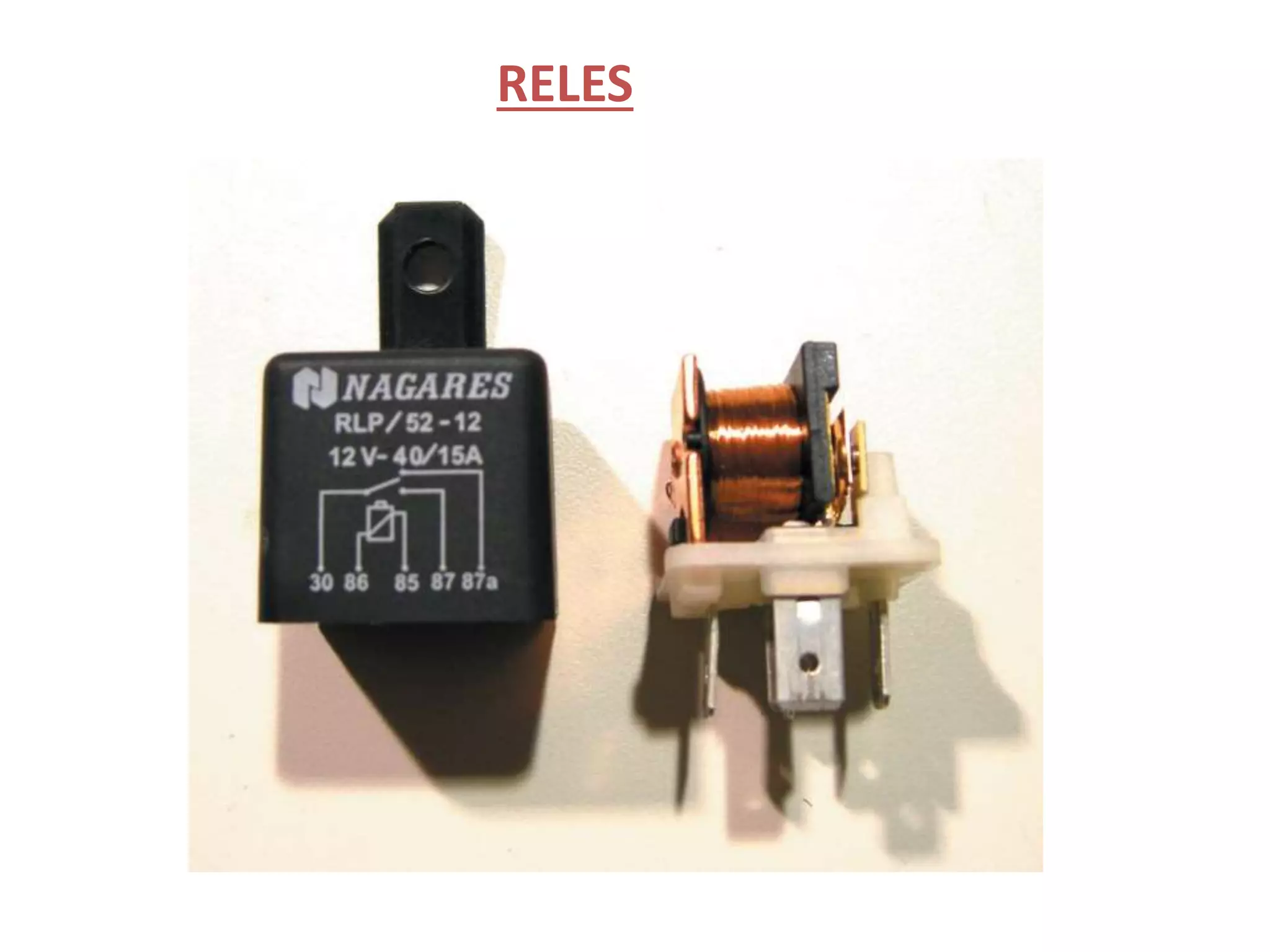

Se denomina relé a
El relé consta de dos circuitos
uno de mando o de excitación
entre los bornes (86) y (85)
con una intensidad
de miliamperios
otro de potencia
entre los bornes (30) y (87),
dimensionado para un paso de corriente
de 20 a 40 amperios normalmente
con mando electromagnético.
5. Relé Electromagnético
Una gran cantidad de las instalaciones eléctricas existentes en un automóvil son
mandadas por componentes electromagnéticos llamados relés o telerruptores. El
relé permite mandar, por medio de un circuito de baja corriente (circuito de
excitación) otro circuito que funciona con corrientes más elevadas (circuito de
potencia).
La bobina electromagnética está insertada
en el circuito de excitación, con un consumo
muy débil del orden de miliamperios: al pasar
la corriente por ella crea un campo magnético
tal que produce el desplazamiento de la
armadura desde la posición de reposo a la
posición de trabajo.
La armadura de mando actúa sobre la
apertura y cierre de los contactos, permitiendo
el paso de corriente hacia los consumidores
correspondientes.
Un muelle de retorno devuelve a la
armadura a la posición de reposo cuando la
corriente de excitación desaparece.
Consumidor
30
Bobina de
excitación
6. Numeración de los terminales del relé
30 Entrada de positivo a los contactos del relé
87 Salida de positivo de los contactos del relé hacia los consumidores
85 Salida a negativo (masa) de la bobina del relé
86 Entrada de positivo a la bobina del relé
Funcionamiento
El circuito de potencia es comandado por los efectos electromagnéticos proporcionados
por el circuito de mando, constituido por una bobina arrollada a un núcleo magnético
(electroimán).
Cuando cerramos el interruptor de control (E1) se conecta el circuito de mando (Im) entre
los bornes (86) y (85) alimentando la bobina del electroimán, cuyo campo magnético
cierra los contactos del relé entre los bornes (30) y (87), a través de los cuales, se
establece el circuito de potencia o consumo (Ic) que alimenta el consumidor o
consumidores (fig. 1.13 y 1.14).
9. El consumo del circuito de mando o excitación es muy bajo
(miliamperios), por lo que el interruptor apenas sufre desgaste
Los relés se utilizan en circuitos
de consumo elevado
Con el fin de que los
elementos de control
(interruptores) trabajen
solamente con la corriente de
mando o excitación (Im),
Conectándose el circuito
de potencia o consumo (Ic)
Se evita, de
este modo
directamente a la batería
a través de un fusible
de protección
Que la elevada intensidad de potencia pase por el elemento de
control (interruptor), evitando su deterioro prematuro, producido
por los arcos eléctricos que se generan durante su
accionamiento, en el caso de gobernar un circuito de gran
intensidad.
10. Necesidad de los Relés
Si en una instalación con gran
consumo la gobernamos con la única
ayuda de un simple interruptor, debido a
que sus contacto internos no suelen estar
dimensionados para soportar una
intensidad de corriente elevada, estos
se deteriorarían rápidamente con
consecuencia graves por el
calentamiento al que estarían sometidos
y dando lugar a notables caídas de
tensión en la instalación.
Para evitar esto se utilizan los relés, de
forma que la corriente se dirige por la vía
más corta desde la batería a través del
relé hasta los faros. Desde el interruptor en
el tablero hasta el relé es suficiente un
conductor de mando de sólo 0,75 mm2, ya
que el consumo es de unos 150 mA.
Faros
Batería
Interruptor
Faros
Relé
Batería
Interruptor
