El documento explica el funcionamiento de un relé y cómo puede usarse para controlar un circuito eléctrico de forma remota. Un relé contiene una bobina que, cuando se activa con una corriente eléctrica, atrae una pieza móvil y cambia la posición de sus contactos. Esto permite usar el relé para encender y apagar una lámpara u otro dispositivo conectado a un circuito separado con muy poca tensión, controlándolo desde un circuito principal con mayor tensión a través de un pulsador o interruptor.

1. FUNCIONAMIENTO DEL RELE Móntese el siguiente circuito: Fuente de alimentación Pulsador NA Bobina Contacto conmutado Electroimán

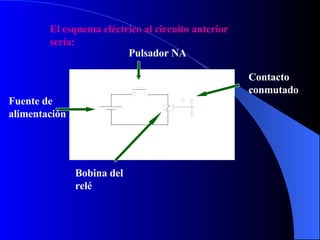

2. El esquema eléctrico al circuito anterior sería: Fuente de alimentación Pulsador NA Bobina del relé Contacto conmutado

3. Observemos: Cuando el pulsador NA no está accionado no pasará corriente por la bobina, no convirtiéndose en un electroimán. La pieza móvil no será atraída y los contactos del relé permanecen en reposo.

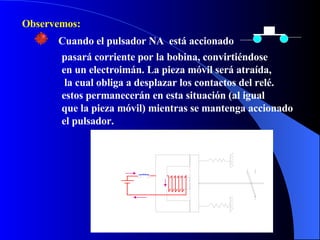

4. Observemos: Cuando el pulsador NA está accionado pasará corriente por la bobina, convirtiéndose en un electroimán. La pieza móvil será atraída, la cual obliga a desplazar los contactos del relé. estos permanecerán en esta situación (al igual que la pieza móvil) mientras se mantenga accionado el pulsador.

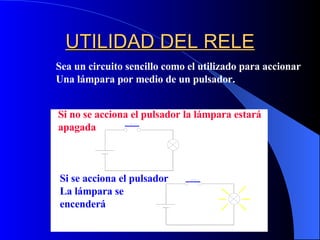

5. UTILIDAD DEL RELE Sea un circuito sencillo como el utilizado para accionar Una lámpara por medio de un pulsador. Si no se acciona el pulsador la lámpara estará apagada Si se acciona el pulsador La lámpara se encenderá

6. ¿ Podríamos hacer un circuito que nos gobernará la lámpara sin tener que accionar el pulsador en el circuito de la lámpara? RESPUESTA Si Utilizando el Relé

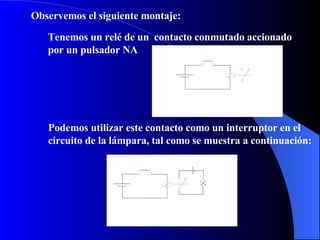

7. Observemos el siguiente montaje: Tenemos un relé de un contacto conmutado accionado por un pulsador NA Podemos utilizar este contacto como un interruptor en el circuito de la lámpara, tal como se muestra a continuación:

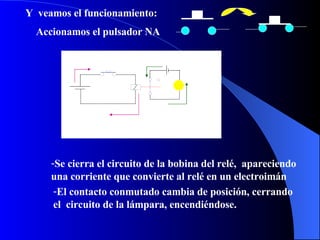

8. Y veamos el funcionamiento: Accionamos el pulsador NA Se cierra el circuito de la bobina del relé, apareciendo una corriente que convierte al relé en un electroimán El contacto conmutado cambia de posición, cerrando el circuito de la lámpara, encendiéndose.

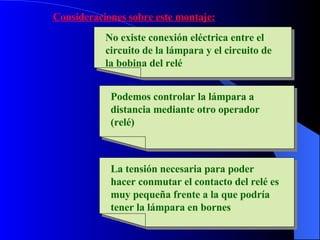

9. Consideraciones sobre este montaje: No existe conexión eléctrica entre el circuito de la lámpara y el circuito de la bobina del relé Podemos controlar la lámpara a distancia mediante otro operador (relé) La tensión necesaria para poder hacer conmutar el contacto del relé es muy pequeña frente a la que podría tener la lámpara en bornes

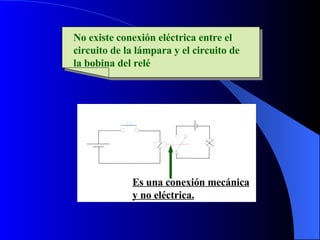

10. No existe conexión eléctrica entre el circuito de la lámpara y el circuito de la bobina del relé Es una conexión mecánica y no eléctrica.

11. Podemos controlar la lámpara a distancia mediante otro operador (relé) 100 metros

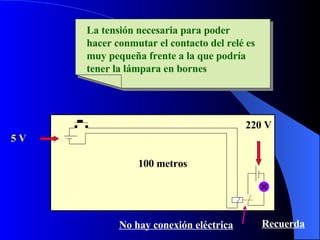

12. La tensión necesaria para poder hacer conmutar el contacto del relé es muy pequeña frente a la que podría tener la lámpara en bornes 100 metros 5 V 220 V Recuerda No hay conexión eléctrica

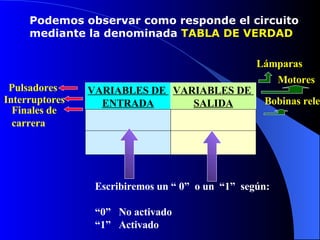

13. Podemos observar como responde el circuito mediante la denominada TABLA DE VERDAD VARIABLES DE ENTRADA Pulsadores Interruptores Finales de carrera VARIABLES DE SALIDA Lámparas Motores Bobinas rele Escribiremos un “ 0” o un “1” según: “ 0” No activado “ 1” Activado

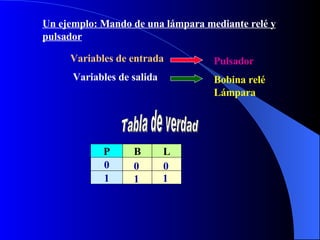

14. Un ejemplo: Mando de una lámpara mediante relé y pulsador Variables de entrada Pulsador Variables de salida Bobina relé Lámpara Tabla de verdad P L B 0 1 0 1 0 1

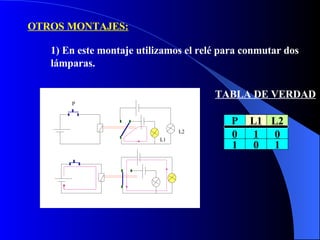

15. OTROS MONTAJES: 1) En este montaje utilizamos el relé para conmutar dos lámparas. TABLA DE VERDAD P L1 L2 0 1 0 1 0 1

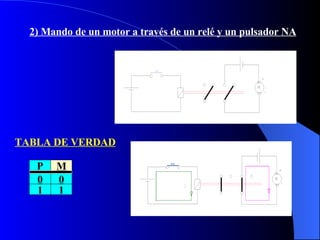

16. 2) Mando de un motor a través de un relé y un pulsador NA P M 0 0 1 1 TABLA DE VERDAD
