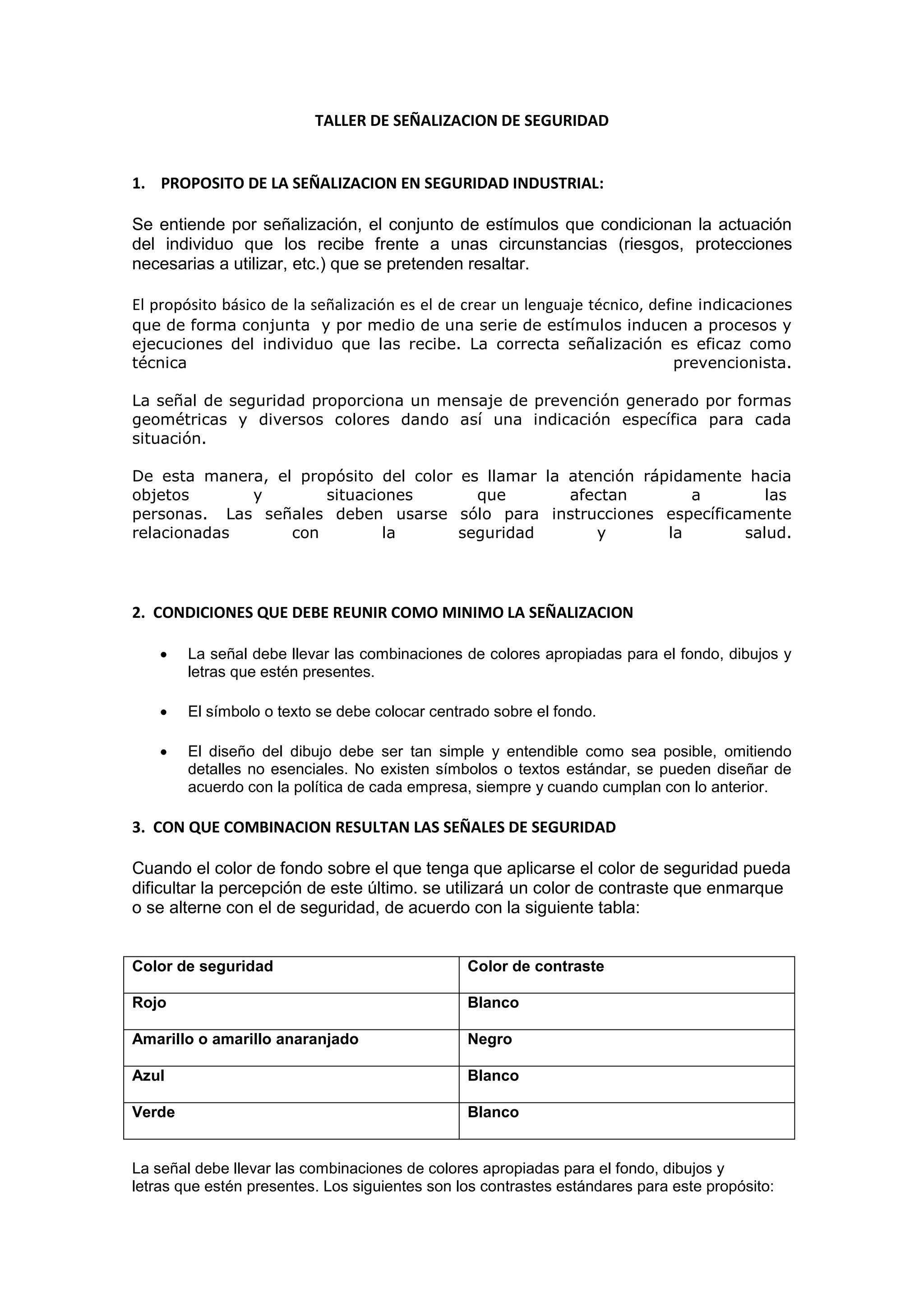

1. TALLER DE SEÑALIZACION DE SEGURIDAD
1. PROPOSITO DE LA SEÑALIZACION EN SEGURIDAD INDUSTRIAL:
Se entiende por señalización, el conjunto de estímulos que condicionan la actuación
del individuo que los recibe frente a unas circunstancias (riesgos, protecciones
necesarias a utilizar, etc.) que se pretenden resaltar.
El propósito básico de la señalización es el de crear un lenguaje técnico, define indicaciones
que de forma conjunta y por medio de una serie de estímulos inducen a procesos y
ejecuciones del individuo que las recibe. La correcta señalización es eficaz como
técnica prevencionista.
La señal de seguridad proporciona un mensaje de prevención generado por formas
geométricas y diversos colores dando así una indicación específica para cada
situación.
De esta manera, el propósito del color es llamar la atención rápidamente hacia
objetos y situaciones que afectan a las
personas. Las señales deben usarse sólo para instrucciones específicamente
relacionadas con la seguridad y la salud.
2. CONDICIONES QUE DEBE REUNIR COMO MINIMO LA SEÑALIZACION
 La señal debe llevar las combinaciones de colores apropiadas para el fondo, dibujos y
letras que estén presentes.
 El símbolo o texto se debe colocar centrado sobre el fondo.
 El diseño del dibujo debe ser tan simple y entendible como sea posible, omitiendo
detalles no esenciales. No existen símbolos o textos estándar, se pueden diseñar de
acuerdo con la política de cada empresa, siempre y cuando cumplan con lo anterior.
3. CON QUE COMBINACION RESULTAN LAS SEÑALES DE SEGURIDAD
Cuando el color de fondo sobre el que tenga que aplicarse el color de seguridad pueda
dificultar la percepción de este último. se utilizará un color de contraste que enmarque
o se alterne con el de seguridad, de acuerdo con la siguiente tabla:
Color de seguridad Color de contraste
Rojo Blanco
Amarillo o amarillo anaranjado Negro
Azul Blanco
Verde Blanco
La señal debe llevar las combinaciones de colores apropiadas para el fondo, dibujos y
letras que estén presentes. Los siguientes son los contrastes estándares para este propósito:

2. Rojo - Blanco
Azul - Blanco
Amarillo - Negro
Verde - Blanco
4. ASPECTOS GENERALES QUE DEBEN TENER LOS AVISOS DE PREVENCION
5. QUE SE DEBE TENER EN CUENTA EN LA ELABORACION DE AVISOS DE SEGURIDAD
Es importante que el distribuidor o fabricante de señales de seguridad tenga a
la mano la norma (NTC 1461), para asegurarse de cumplir siempre con lo
establecido.
6. NOMBRE LAS DOS CLASES DE AVISOS DE PREVENCION DE ACCIDENTES
“Use elementos de protección” en forma circular, fondo azul, símbolo apropiado
en color blanco y letras blancas en fondo azul debajo.
7. LA SEÑALIZACION COMO TECNICA DE SEGURIDAD PUEDE CLASIFICARSE EN FUNCION DEL
SENTIDO POR EL CUAL SEA PERCIBIDA, Y EN FUNCION DE SU APLICACIÓN, DESCRIBA CUAL ES
LA CLASIFICACION
La señalización empleada como Técnica de Seguridad puede clasificarse en función
del sentido por el que se percibe en:
•Óptica.
•Acústica.
•Olfativa.
•Táctil
8. COMO SE CLASIFICAN LAS SEÑALES DE SEGURIDAD EN FUNCION DE SU APLICACIÓN
DE PROHIBICIÓN: Prohíben un comportamiento susceptible de provocar un peligro.
DE OBLIGACIÓN: Obligan a un comportamiento determinado.
DE ADVERTENCIA: Advierten de un peligro.
DE INFORMACIÓN: Proporcionan una indicación de seguridad o de salvamento.
En base a ello podemos diferenciar entre:
•Señal de salvamento: Aquella que en caso de peligro indica la salida de
emergencia, la situación del puesto de socorro o el emplazamiento.
•Señal indicativa: Aquella que proporciona otras informaciones de seguridad distintas
a las descritas (prohibición, obligación, advertencia y salvamento).
9. EN FUNCION DE SU FORMA GEOMETRICA POR EL CUAL SEA PERCIBIDA COMO SE
CLASIFICAN LAS SEÑALES
1. Tipos de señales

3. A. Señales de advertencia forma triangular. Pictograma negro sobre fondo
amarillo (el amarillo deberá cubrir como mínimo el 50% de la superficie de la
señal), bordes negros.
Como excepción, el fondo de la señal sobre "materias nocivas o irritantes" será de color
naranja, en lugar de amarillo, para evitar confusiones con otras señales similares utilizadas
para la regulación del tráfico por carretera.
B. Señales de prohibición forma redonda. Pictograma negro sobre fondo blanco, bordes y
banda (transversal descendente de izquierda a derecha atravesando el pictograma a
45ºrespecto a la horizontal) rojos (el rojo deberá cubrir como mínimo el 35% de la
superficie de la señal)
C. Forma redonda. Pictograma blanco sobre fondo azul (el azul deber cubrir como
mínimo el 50% de la superficie de la señal).
D. Señales relativas a los equipos de lucha contra incendios forma rectangular o
cuadrada.

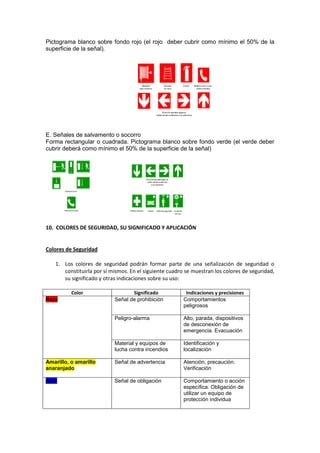

4. Pictograma blanco sobre fondo rojo (el rojo deber cubrir como mínimo el 50% de la
superficie de la señal).
E. Señales de salvamento o socorro
Forma rectangular o cuadrada. Pictograma blanco sobre fondo verde (el verde deber
cubrir deberá como mínimo el 50% de la superficie de la señal)
10. COLORES DE SEGURIDAD, SU SIGNIFICADO Y APLICACIÓN
Colores de Seguridad
1. Los colores de seguridad podrán formar parte de una señalización de seguridad o
constituirla por sí mismos. En el siguiente cuadro se muestran los colores de seguridad,
su significado y otras indicaciones sobre su uso:
Color Significado Indicaciones y precisiones
Rojo Señal de prohibición Comportamientos
peligrosos
Peligro-alarma Alto, parada, dispositivos
de desconexión de
emergencia. Evacuación
Material y equipos de Identificación y
lucha contra incendios localización
Amarillo, o amarillo Señal de advertencia Atención, precaución.
anaranjado Verificación
Azul Señal de obligación Comportamiento o acción
específica. Obligación de
utilizar un equipo de
protección individua

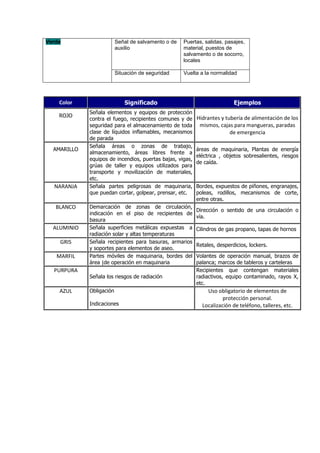

5. Verde Señal de salvamento o de Puertas, salidas, pasajes,
auxilio material, puestos de
salvamento o de socorro,
locales
Situación de seguridad Vuelta a la normalidad
Color Significado Ejemplos
Señala elementos y equipos de protección
ROJO
contra el fuego, recipientes comunes y de Hidrantes y tubería de alimentación de los
seguridad para el almacenamiento de toda mismos, cajas para mangueras, paradas
clase de líquidos inflamables, mecanismos de emergencia
de parada
Señala áreas o zonas de trabajo,
AMARILLO áreas de maquinaria, Plantas de energía
almacenamiento, áreas libres frente a
eléctrica , objetos sobresalientes, riesgos
equipos de incendios, puertas bajas, vigas,
de caída.
grúas de taller y equipos utilizados para
transporte y movilización de materiales,
etc.
NARANJA Señala partes peligrosas de maquinaria, Bordes, expuestos de piñones, engranajes,
que puedan cortar, golpear, prensar, etc. poleas, rodillos, mecanismos de corte,
entre otras.
BLANCO Demarcación de zonas de circulación,
Dirección o sentido de una circulación o
indicación en el piso de recipientes de
vía.
basura
ALUMINIO Señala superficies metálicas expuestas a Cilindros de gas propano, tapas de hornos
radiación solar y altas temperaturas
GRIS Señala recipientes para basuras, armarios
Retales, desperdicios, lockers.
y soportes para elementos de aseo.
MARFIL Partes móviles de maquinaria, bordes del Volantes de operación manual, brazos de
área |de operación en maquinaria palanca; marcos de tableros y carteleras
PURPURA Recipientes que contengan materiales
Señala los riesgos de radiación radiactivos, equipo contaminado, rayos X,
etc.
AZUL Obligación Uso obligatorio de elementos de
protección personal.
Indicaciones Localización de teléfono, talleres, etc.

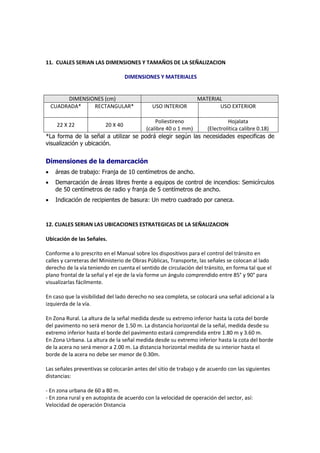

6. 11. CUALES SERIAN LAS DIMENSIONES Y TAMAÑOS DE LA SEÑALIZACION
DIMENSIONES Y MATERIALES
DIMENSIONES (cm) MATERIAL
CUADRADA* RECTANGULAR* USO INTERIOR USO EXTERIOR
Poliestireno Hojalata
22 X 22 20 X 40
(calibre 40 o 1 mm) (Electrolítica calibre 0.18)
*La forma de la señal a utilizar se podrá elegir según las necesidades especificas de
visualización y ubicación.
Dimensiones de la demarcación
 áreas de trabajo: Franja de 10 centímetros de ancho.
 Demarcación de áreas libres frente a equipos de control de incendios: Semicírculos
de 50 centímetros de radio y franja de 5 centímetros de ancho.
 Indicación de recipientes de basura: Un metro cuadrado por caneca.
12. CUALES SERIAN LAS UBICACIONES ESTRATEGICAS DE LA SEÑALIZACION
Ubicación de las Señales.
Conforme a lo prescrito en el Manual sobre los dispositivos para el control del tránsito en
calles y carreteras del Ministerio de Obras Públicas, Transporte, las señales se colocan al lado
derecho de la vía teniendo en cuenta el sentido de circulación del tránsito, en forma tal que el
plano frontal de la señal y el eje de la vía forme un ángulo comprendido entre 85° y 90° para
visualizarlas fácilmente.
En caso que la visibilidad del lado derecho no sea completa, se colocará una señal adicional a la
izquierda de la vía.
En Zona Rural. La altura de la señal medida desde su extremo inferior hasta la cota del borde
del pavimento no será menor de 1.50 m. La distancia horizontal de la señal, medida desde su
extremo inferior hasta el borde del pavimento estará comprendida entre 1.80 m y 3.60 m.
En Zona Urbana. La altura de la señal medida desde su extremo inferior hasta la cota del borde
de la acera no será menor a 2.00 m. La distancia horizontal medida de su interior hasta el
borde de la acera no debe ser menor de 0.30m.
Las señales preventivas se colocarán antes del sitio de trabajo y de acuerdo con las siguientes
distancias:
- En zona urbana de 60 a 80 m.
- En zona rural y en autopista de acuerdo con la velocidad de operación del sector, así:

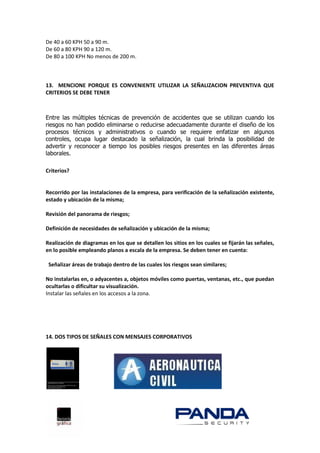

Velocidad de operación Distancia

7. De 40 a 60 KPH 50 a 90 m.
De 60 a 80 KPH 90 a 120 m.
De 80 a 100 KPH No menos de 200 m.
13. MENCIONE PORQUE ES CONVENIENTE UTILIZAR LA SEÑALIZACION PREVENTIVA QUE
CRITERIOS SE DEBE TENER
Entre las múltiples técnicas de prevención de accidentes que se utilizan cuando los
riesgos no han podido eliminarse o reducirse adecuadamente durante el diseño de los
procesos técnicos y administrativos o cuando se requiere enfatizar en algunos
controles, ocupa lugar destacado la señalización, la cual brinda la posibilidad de
advertir y reconocer a tiempo los posibles riesgos presentes en las diferentes áreas
laborales.
Criterios?
Recorrido por las instalaciones de la empresa, para verificación de la señalización existente,
estado y ubicación de la misma;
Revisión del panorama de riesgos;
Definición de necesidades de señalización y ubicación de la misma;
Realización de diagramas en los que se detallen los sitios en los cuales se fijarán las señales,
en lo posible empleando planos a escala de la empresa. Se deben tener en cuenta:
Señalizar áreas de trabajo dentro de las cuales los riesgos sean similares;
No instalarlas en, o adyacentes a, objetos móviles como puertas, ventanas, etc., que puedan
ocultarlas o dificultar su visualización.
Instalar las señales en los accesos a la zona.
14. DOS TIPOS DE SEÑALES CON MENSAJES CORPORATIVOS

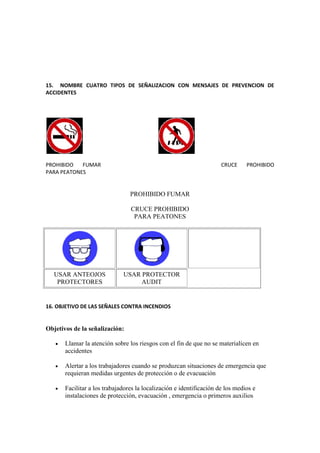

8. 15. NOMBRE CUATRO TIPOS DE SEÑALIZACION CON MENSAJES DE PREVENCION DE
ACCIDENTES
PROHIBIDO FUMAR CRUCE PROHIBIDO
PARA PEATONES
PROHIBIDO FUMAR
CRUCE PROHIBIDO
PARA PEATONES
USAR ANTEOJOS USAR PROTECTOR
PROTECTORES AUDIT
16. OBJETIVO DE LAS SEÑALES CONTRA INCENDIOS
Objetivos de la señalización:
 Llamar la atención sobre los riesgos con el fin de que no se materialicen en
accidentes
 Alertar a los trabajadores cuando se produzcan situaciones de emergencia que
requieran medidas urgentes de protección o de evacuación
 Facilitar a los trabajadores la localización e identificación de los medios e
instalaciones de protección, evacuación , emergencia o primeros auxilios

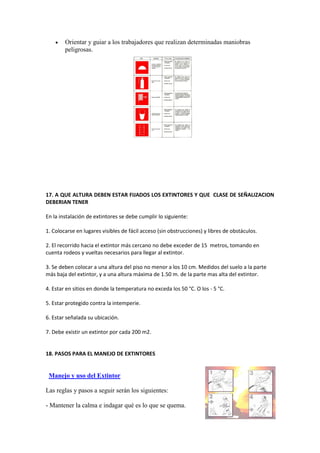

9.  Orientar y guiar a los trabajadores que realizan determinadas maniobras
peligrosas.
17. A QUE ALTURA DEBEN ESTAR FIJADOS LOS EXTINTORES Y QUE CLASE DE SEÑALIZACION
DEBERIAN TENER
En la instalación de extintores se debe cumplir lo siguiente:
1. Colocarse en lugares visibles de fácil acceso (sin obstrucciones) y libres de obstáculos.
2. El recorrido hacia el extintor más cercano no debe exceder de 15 metros, tomando en
cuenta rodeos y vueltas necesarios para llegar al extintor.
3. Se deben colocar a una altura del piso no menor a los 10 cm. Medidos del suelo a la parte
más baja del extintor, y a una altura máxima de 1.50 m. de la parte mas alta del extintor.
4. Estar en sitios en donde la temperatura no exceda los 50 °C. O los - 5 °C.
5. Estar protegido contra la intemperie.
6. Estar señalada su ubicación.
7. Debe existir un extintor por cada 200 m2.
18. PASOS PARA EL MANEJO DE EXTINTORES
Manejo y uso del Extintor
Las reglas y pasos a seguir serán los siguientes:
- Mantener la calma e indagar qué es lo que se quema.

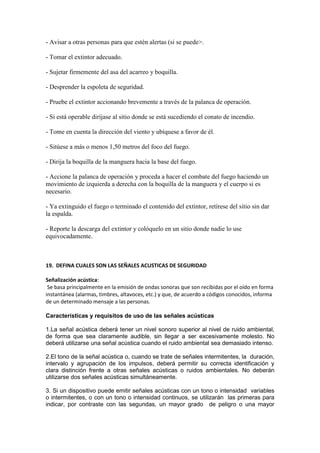

10. - Avisar a otras personas para que estén alertas (si se puede>.
- Tomar el extintor adecuado.
- Sujetar firmemente del asa del acarreo y boquilla.
- Desprender la espoleta de seguridad.
- Pruebe el extintor accionando brevemente a través de la palanca de operación.
- Si está operable diríjase al sitio donde se está sucediendo el conato de incendio.
- Tome en cuenta la dirección del viento y ubíquese a favor de él.
- Sitúese a más o menos 1,50 metros del foco del fuego.
- Dirija la boquilla de la manguera hacia la base del fuego.
- Accione la palanca de operación y proceda a hacer el combate del fuego haciendo un
movimiento de izquierda a derecha con la boquilla de la manguera y el cuerpo si es
necesario.
- Ya extinguido el fuego o terminado el contenido del extintor, retírese del sitio sin dar
la espalda.
- Reporte la descarga del extintor y colóquelo en un sitio donde nadie lo use
equivocadamente.
19. DEFINA CUALES SON LAS SEÑALES ACUSTICAS DE SEGURIDAD
Señalización acústica:
Se basa principalmente en la emisión de ondas sonoras que son recibidas por el oído en forma
instantánea (alarmas, timbres, altavoces, etc.) y que, de acuerdo a códigos conocidos, informa
de un determinado mensaje a las personas.
Características y requisitos de uso de las señales acústicas
1.La señal acústica deberá tener un nivel sonoro superior al nivel de ruido ambiental,
de forma que sea claramente audible, sin llegar a ser excesivamente molesto. No
deberá utilizarse una señal acústica cuando el ruido ambiental sea demasiado intenso.
2.El tono de la señal acústica o, cuando se trate de señales intermitentes, la duración,
intervalo y agrupación de los impulsos, deberá permitir su correcta identificación y
clara distinción frente a otras señales acústicas o ruidos ambientales. No deberán
utilizarse dos señales acústicas simultáneamente.
3. Si un dispositivo puede emitir señales acústicas con un tono o intensidad variables
o intermitentes, o con un tono o intensidad continuos, se utilizarán las primeras para
indicar, por contraste con las segundas, un mayor grado de peligro o una mayor

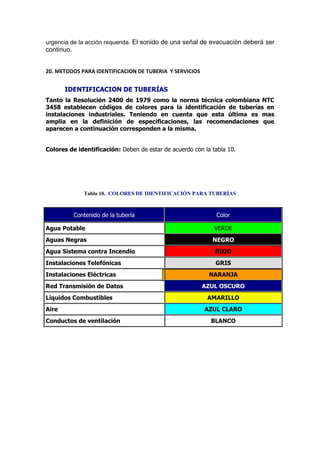

11. urgencia de la acción requerida. El sonido de una señal de evacuación deberá ser
continuo.
20. METODOS PARA IDENTIFICACION DE TUBERIA Y SERVICIOS
IDENTIFICACION DE TUBERÍAS
Tanto la Resolución 2400 de 1979 como la norma técnica colombiana NTC
3458 establecen códigos de colores para la identificación de tuberías en
instalaciones industriales. Teniendo en cuenta que esta última es mas
amplia en la definición de especificaciones, las recomendaciones que
aparecen a continuación corresponden a la misma.
Colores de identificación: Deben de estar de acuerdo con la tabla 10.
Tabla 10. COLORES DE IDENTIFICACIÓN PARA TUBERÍAS
Contenido de la tubería Color
Agua Potable VERDE
Aguas Negras NEGRO
Agua Sistema contra Incendio ROJO
Instalaciones Telefónicas GRIS
Instalaciones Eléctricas NARANJA
Red Transmisión de Datos AZUL OSCURO
Líquidos Combustibles AMARILLO
Aire AZUL CLARO
Conductos de ventilación BLANCO
