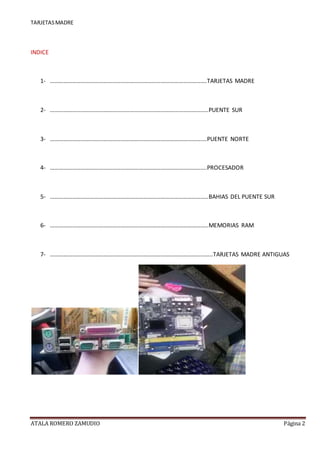

INDICE
1- …………………………………………………………………………………………….TARJETAS MADRE
2- ……………………………………………………………………………………………..PUENTE SUR
3- …………………………………………………………………………………………….PUENTE NORTE
4- …………………………………………………………………………………………….PROCESADOR
5- ……………………………………………………………………………………………..BAHIAS DEL PUENTE SUR
6- ……………………………………………………………………………………………..MEMORIAS RAM
7- ………………………………………………………………………………………………..TARJETAS MADRE ANTIGUAS

3. TARJETASMADRE
ATALA ROMERO ZAMUDIO Página 3

4. TARJETASMADRE
ATALA ROMERO ZAMUDIO Página 4

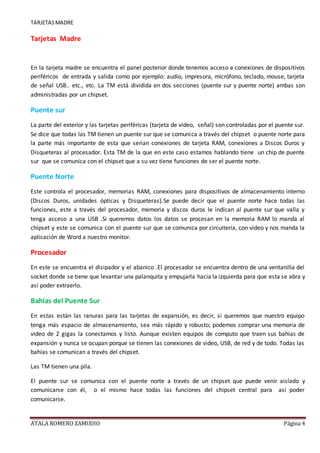

Tarjetas Madre
En la tarjeta madre se encuentra el panel posterior donde tenemos acceso a conexiones de dispositivos
periféricos de entrada y salida como por ejemplo: audio, impresora, micrófono, teclado, mouse, tarjeta
de señal USB.. etc., etc. La TM está dividida en dos secciones (puente sur y puente norte) ambas son
administradas por un chipset.
Puente sur
La parte del exterior y las tarjetas periféricas (tarjeta de video, señal) son controladas por el puente sur.
Se dice que todas las TM tienen un puente sur que se comunica a través del chipset o puente norte para
la parte más importante de esta que serian conexiones de tarjeta RAM, conexiones a Discos Duros y
Disqueteras al procesador. Esta TM de la que en este caso estamos hablando tiene un chip de puente
sur que se comunica con el chipset que a su vez tiene funciones de ser el puente norte.
Puente Norte
Este controla el procesador, memorias RAM, conexiones para dispositivos de almacenamiento interno
(Discos Duros, unidades ópticas y Disqueteras).Se puede decir que el puente norte hace todas las
funciones, este a través del procesador, memoria y discos duros le indican al puente sur que valla y
tenga acceso a una USB .Si queremos datos los datos se procesan en la memoria RAM lo manda al
chipset y este se comunica con el puente sur que se comunica por circuitería, con video y nos manda la
aplicación de Word a nuestro monitor.
Procesador
En este se encuentra el disipador y el abanico .El procesador se encuentra dentro de una ventanilla del
socket donde se tiene que levantar una palanquita y empujarla hacia la izquierda para que esta se abra y
así poder extraerlo.
Bahías del Puente Sur
En estas están las ranuras para las tarjetas de expansión, es decir, si queremos que nuestro equipo
tenga más espacio de almacenamiento, sea más rápido y robusto; podemos comprar una memoria de
video de 2 gigas la conectamos y listo. Aunque existen equipos de computo que traen sus bahías de
expansión y nunca se ocupan porque se tienen las conexiones de video, USB, de red y de todo. Todas las
bahías se comunican a través del chipset.
Las TM tienen una pila.
El puente sur se comunica con el puente norte a través de un chipset que puede venir aislado y
comunicarse con él, o el mismo hace todas las funciones del chipset central para así poder
comunicarse.

5. TARJETASMADRE
ATALA ROMERO ZAMUDIO Página 5

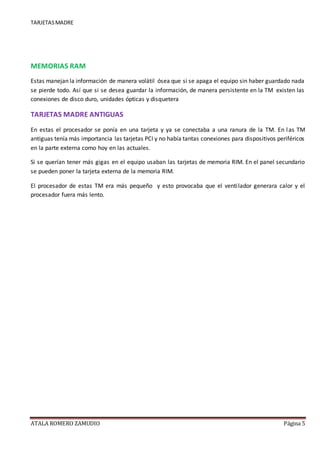

MEMORIAS RAM
Estas manejan la información de manera volátil ósea que si se apaga el equipo sin haber guardado nada
se pierde todo. Así que si se desea guardar la información, de manera persistente en la TM existen las
conexiones de disco duro, unidades ópticas y disquetera
TARJETAS MADRE ANTIGUAS
En estas el procesador se ponía en una tarjeta y ya se conectaba a una ranura de la TM. En las TM
antiguas tenía más importancia las tarjetas PCI y no había tantas conexiones para dispositivos periféricos
en la parte externa como hoy en las actuales.
Si se querían tener más gigas en el equipo usaban las tarjetas de memoria RIM. En el panel secundario
se pueden poner la tarjeta externa de la memoria RIM.
El procesador de estas TM era más pequeño y esto provocaba que el ventilador generara calor y el
procesador fuera más lento.
