1. LA ELECTRICIDAD
GABRIELA PERDOMO MAZORRA
10-5
INSTITUCION EDUCATIVA LICEO DEPARTAMENTYAL
TECNOLOGIA E INFORMATICA
CALI
2020

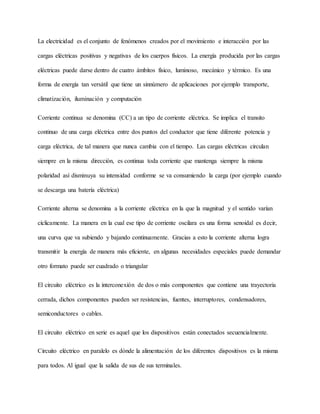

2. La electricidad es el conjunto de fenómenos creados por el movimiento e interacción por las
cargas eléctricas positivas y negativas de los cuerpos físicos. La energía producida por las cargas
eléctricas puede darse dentro de cuatro ámbitos físico, luminoso, mecánico y térmico. Es una
forma de energía tan versátil que tiene un sinnúmero de aplicaciones por ejemplo transporte,
climatización, iluminación y computación
Corriente continua se denomina (CC) a un tipo de corriente eléctrica. Se implica el transito
continuo de una carga eléctrica entre dos puntos del conductor que tiene diferente potencia y
carga eléctrica, de tal manera que nunca cambia con el tiempo. Las cargas eléctricas circulan
siempre en la misma dirección, es continua toda corriente que mantenga siempre la misma
polaridad así disminuya su intensidad conforme se va consumiendo la carga (por ejemplo cuando
se descarga una batería eléctrica)
Corriente alterna se denomina a la corriente eléctrica en la que la magnitud y el sentido varían
cíclicamente. La manera en la cual ese tipo de corriente oscilara es una forma senoidal es decir,
una curva que va subiendo y bajando continuamente. Gracias a esto la corriente alterna logra
transmitir la energía de manera más eficiente, en algunas necesidades especiales puede demandar
otro formato puede ser cuadrado o triangular
El circuito eléctrico es la interconexión de dos o más componentes que contiene una trayectoria
cerrada, dichos componentes pueden ser resistencias, fuentes, interruptores, condensadores,
semiconductores o cables.
El circuito eléctrico en serie es aquel que los dispositivos están conectados secuencialmente.
Circuito eléctrico en paralelo es dónde la alimentación de los diferentes dispositivos es la misma
para todos. Al igual que la salida de sus de sus terminales.

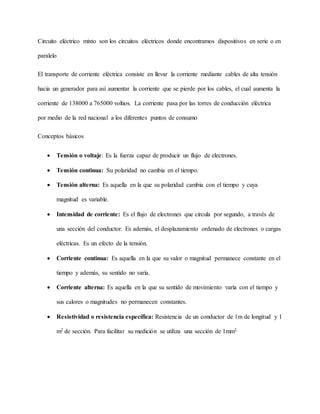

3. Circuito eléctrico mixto son los circuitos eléctricos donde encontramos dispositivos en serie o en
paralelo
El transporte de corriente eléctrica consiste en llevar la corriente mediante cables de alta tensión
hacia un generador para así aumentar la corriente que se pierde por los cables, el cual aumenta la
corriente de 138000 a 765000 voltios. La corriente pasa por las torres de conducción eléctrica
por medio de la red nacional a los diferentes puntos de consumo
Conceptos básicos
 Tensión o voltaje: Es la fuerza capaz de producir un flujo de electrones.
 Tensión continua: Su polaridad no cambia en el tiempo.
 Tensión alterna: Es aquella en la que su polaridad cambia con el tiempo y cuya
magnitud es variable.
 Intensidad de corriente: Es el flujo de electrones que circula por segundo, a través de
una sección del conductor. Es además, el desplazamiento ordenado de electrones o cargas
eléctricas. Es un efecto de la tensión.
 Corriente continua: Es aquella en la que su valor o magnitud permanece constante en el
tiempo y además, su sentido no varía.
 Corriente alterna: Es aquella en la que su sentido de movimiento varía con el tiempo y
sus calores o magnitudes no permanecen constantes.
 Resistividad o resistencia específica: Resistencia de un conductor de 1m de longitud y 1
m2 de sección. Para facilitar su medición se utiliza una sección de 1mm2.

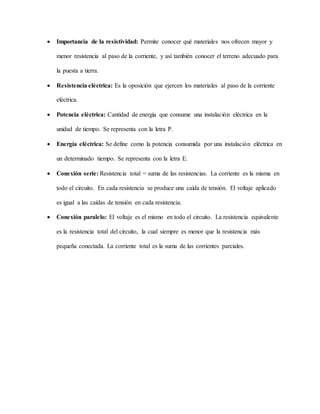

4.  Importancia de la resistividad: Permite conocer qué materiales nos ofrecen mayor y
menor resistencia al paso de la corriente, y así también conocer el terreno adecuado para
la puesta a tierra.
 Resistencia eléctrica: Es la oposición que ejercen los materiales al paso de la corriente
eléctrica.
 Potencia eléctrica: Cantidad de energía que consume una instalación eléctrica en la
unidad de tiempo. Se representa con la letra P.
 Energía eléctrica: Se define como la potencia consumida por una instalación eléctrica en
un determinado tiempo. Se representa con la letra E.
 Conexión serie: Resistencia total = suma de las resistencias. La corriente es la misma en
todo el circuito. En cada resistencia se produce una caída de tensión. El voltaje aplicado
es igual a las caídas de tensión en cada resistencia.
 Conexión paralelo: El voltaje es el mismo en todo el circuito. La resistencia equivalente
es la resistencia total del circuito, la cual siempre es menor que la resistencia más
pequeña conectada. La corriente total es la suma de las corrientes parciales.

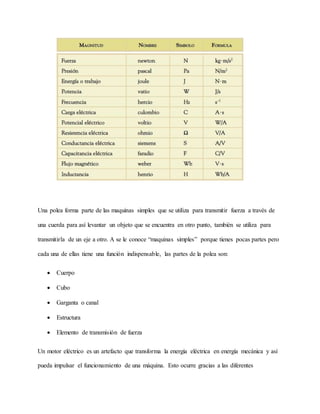

5. Una polea forma parte de las maquinas simples que se utiliza para transmitir fuerza a través de
una cuerda para así levantar un objeto que se encuentra en otro punto, también se utiliza para
transmitirla de un eje a otro. A se le conoce “maquinas simples” porque tienes pocas partes pero
cada una de ellas tiene una función indispensable, las partes de la polea son:
 Cuerpo
 Cubo
 Garganta o canal
 Estructura
 Elemento de transmisión de fuerza
Un motor eléctrico es un artefacto que transforma la energía eléctrica en energía mecánica y así
pueda impulsar el funcionamiento de una máquina. Esto ocurre gracias a las diferentes

6. interacciones electromagnéticas. Hay motores eléctricos que pueden hacer la función contraria,
transformar la energía mecánica en energía eléctrica funcionando como un generador
 Estator
 Ventilador
 Placa de características
 Carcasa
 Bobinado
 Eje
 Rodamientos
 Rotor
 Placa de bornes
Un piñón es la rueda que está dentro de mecanismos de cremallera o de un sistema de ruedas
dentadas, ya sea por una transmisión directa por engranaje o indirecta a través de una cadena de
transmisión o una correa de transmisión dentada. También se denomina piñón tensor a la rueda
dentada destinada a tensar una cadena o una correa dentada de una transmisión.
En una etapa de engranaje, la rueda más grande se denomina corona, mientras que en una
transmisión por cadena como la de una bicicleta o motocicleta además de corona a la rueda
mayor se le puede denominar plato, estrella o catalina.
