1. TECTÓNICA DE PLACAS
La Tierra, un planeta en continuo
cambio

2. Objetivos:
• Saber que el calor almacenado en el interior de la Tierra es responsable de
su dinámica interna.
• Reconocer la importancia de los métodos sísmicos para el estudio del
interior terrestre.
– Conocer cómo se propagan las ondas P y S para poder interpretar
diagramas de ondas sísmicas y la existencia de zonas de sombra.
• Diferenciar la composición y el estado físico de las capas internas de la
Tierra.
• Conocer las teorías fijista y movilista acerca de la dinámica terrestre y sus
argumentaciones fundamentales.
• Comprender los principales postulados de la tectónica de placas.
– Valorar el papel desempeñado por los estudios de los fondos marinos
en la formulación de la teoría de la tectónica de placas.
• Prever cómo evolucionará una pareja de placas si se conoce la dinámica
del tipo de borde que las separa.

3. Contenidos:
• Composición y estructura del interior terrestre.
• Métodos de estudio de la tierra.
• Teorías orogénicas; la deriva continental.
• El estudio del fondo oceánico.
• Tectónica de placas. Distribución de terremotos y
volcanes.
• Tipos de placas y sus límites:
– Bordes constructivos, destructivos y pasivos.
• El ciclo de Wilson.
• Pruebas y motor del movimiento de placas. La
subducción.

4. ONDAS
SÍSIMICAS
ONDAS SÍSMICAS:
• Ondas P: rápidas, compresivas, se
desplazan por sólidos y líquidos
• Ondas S: lentas, transversales, se
desplazan solo por líquidos
SURFACE WAVES: Ondas Rayleigh
y Love.
density temperaturemelting point

5. Modelo Geoquímico
Capas
La Tierra está formada por
3 capas principales:
Corteza:
- Continental (10-70Km)
Menos densa y vieja. Granitos
- Oceánica (5-10 km) más
densa y joven. Basaltos.
Supone dos tercios de la
superficie.
Manto(2900 km):
- Rocas silicatadas.
Peridotitas
- En movimientos
- Capa D”.
Core: Aleacción de Fe-Ni
- Núcleo externo, líquido(2900- 5100 km)
- Núcleo interno, solido (5100- 6370 km)
-
D
e
n
s
i
t
y
+

6. Vista esquemática del interior de
la Tierra
Layers:
1.Corteza Continental.
2.Corteza Oceánica.
3.Manto superior.
4.Manto inferior.
5.Núcleo externo.
6.Núcleo interno.
Discontinuidades
A: Mohorovičić.
B: Gutenberg.
C: Lehmann.
Modelo Geoquímico
Capas

7. Modelo dinámico
Comportamiento mecánico
de las capas.
Litosfera:
- Formada por la corteza y la capa superior
del manto, que es responsable de las
propiedades mecánicas de la litosfera.
- La litosfera está dividida en capas
tectónicas.

8. Deriva continental y Tectónica de placas
- Alfred Wegener (1880-1930) meteorologo y geólogo
alemán, propuso la deriva contiental como una teoría
unificada.
- En su libro, "Origin of Continents and
Oceans," calculó que hace 200 m.a. todos los
continentes estaban reunidos en una única
gran masa continental.
- A este supercontinente lo denominó Pangea.

9. 1. Los continentes
encajan unos con
otros, no siempre de
forma clara en la
variable línea costera,
pero sin sobre el límite
de la plataforma
continental.
PRUEBAS DE LA
DERIVA CONTINENTAL
GEOGRÁFICA

10. 2. Pruebas fósiles, se han encontrado plantas y animales
fósiles muy similares en continentes muy separados
en la actualidad, lo que sugiere que una vez estos
estuvieron unidos.
P
A
L
E
O
N
T
O
L
Ó
G
I
C
A

11. 300 m.a.
CLIMÁTICAS
Hoy en día
3.Distribución
universal de
depósitos de
sedimentos
glaciares, tilitas, y
marcas de
glaciarismo en
continentes
australes

12. 4. Coincidencias
geológicas:
La geología de
Sudamérica y el
oeste de África
muestra la
existencia de
áreas geológicas,
cratones de hace
unos 2000 m.a.,
que muestran
continuidad en
ambas costas.
GEOLÓGICAS

13. 5. Coincidencias tectónicas. Existencia de restos
de un orógeno caledoniano, entre 450 y 400 m.a.,
dispersos en amplias zonas de continentes
separados en la actualidad. Se han encontrado
restos de esta estructura en Groenlandia, Canadá,
Irlanda, Inglaterra, Escocia y Escandinavia.

14. 6.PaleomagnetismoGEOFÍSICA
Algunas rocas ígneas, con componentes
ferromagnéticos, conservan
un registro del
campo magnético
terrestre de la
época en que se
formaron, lo que
proporciona
información de la
situación de las
placas en esa
época.

15. HACIA LA TECTÓNICA DE PLACAS
El fondo oceánico
• Dorsales oceánicas
En las dorsales se forma nuevo fondo oceánico
Sistemas montañosos submarinos que:
- En su eje central presentan un valle denominado rift,
con una anchura variable de entre 10–20 km.
- En conjunto suponen más de 65,000 km.
- La altura media de sus crestas es de 2,5 km
- Las dorsales oceánicas están atravesadas
prependicularmente por fallas transformantes.

16. • Fosas oceánicas
Las fosas son las regiones más profundas del océano.
Se trata de largas y profundas depresiones en el fondo del océano próximas al
talud continental o próximas a arcos de islas volcánicas.
• Otros relieves
Destacan la plataforma y el talud continental junto a los continentes.

17. Harry Hess publicó en 1962 ‘The History of
Ocean Basins' en el que esbozaba una
hipótesis sobre como se producía el
movimiento de los continentes: la teoría de
la expansión del fondo oceánico.
7. Expansión del fondo oceánico.
Sugería que los fondos oceánicos crecen a partir de las
dorsales, con materiales fundidos (basaltos)
procedentes del manto. Esto generaría nueva corteza
que se expandiría en ambas direcciones.

18. 7.Expansión del fondo oceánico.
Los basaltos presentan, a ambos lados de la dorsal, edades similares a
distancias similares.
A. Edad de la corteza oceánica.

19. Pruebas de la expansión del fondo oceánico.
Frederick Vine y Drummond Matthews (1963) se dieron cuenta de
la existencia de patrón simétrico de bandeado magnético a
ambos lados de las dorsales oceánicas.
Lo que sugiere que el fondo de los océanos se forma a partir de las
dorsales oceánicas y que posteriormente se parte en dos mitades
simétricas que se alejan en sentidos opuestos.
B. Bandeado magnético

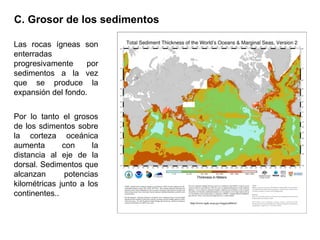

20. Las rocas ígneas son
enterradas
progresivamente por
sedimentos a la vez
que se produce la
expansión del fondo.
Por lo tanto el grosos
de los sdimentos sobre
la corteza oceánica
aumenta con la
distancia al eje de la
dorsal. Sedimentos que
alcanzan potencias
kilométricas junto a los
continentes..
C. Grosor de los sedimentos

21. 8. Terremotos
El mapa muestra la distribución de terremotos
de magnitud superior a 5.0 ocurridos entre
1965 y 1995.

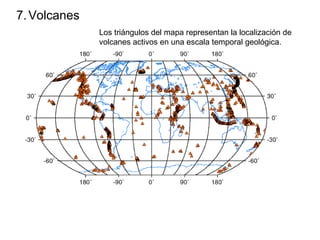

22. 7.Volcanes
Los triángulos del mapa representan la localización de
volcanes activos en una escala temporal geológica.

23. 7.Terremotos y volcanes

24. LA TECTONICA DE PLACAS
La superficie de la Tierra (la litosfera) está fragmentada en placas
tectónicas o placas litosféricas.
La superficie terrestre está divididda en 7 placas
mayores y 8 menores.

25. • Divergentes
Las placas se separan entre si a
partir de una dorsal oceánica.
TIPOS DE LÍMITES
DE PLACA
• Convergentes
Las placas convergen, chocan,
formando fosas u orógenos.
• Transformantes
Las placas contiguas se deslizan una
respecto de la otra.
Fallas transformantes.

26. LÍMITES O BORDES DIVERGENTES.
– Los bordes divergentes forman:
• Rift en los continentes.
• Dorsales oceánicas en los océanos.
• Presenta.
– Actividad volcánica.
– Terremotos submarinos someros (relacionados con fallas
normales y trasformantes)

27. • Un límite divergente atraviesa el
centro de Islandia.
Islandia: Un ejemplo de expansión continental

28. El valle del Rift: ejemplo de expansión continental
East African Rift System

29. El valle del Rift
africano
• Con el tiempo se
formará una nueva
placa.
• El mar inundará el valle
y lo conectará con el
mar Rojo.

30. LÍMITES CONVERGENTES
SUBDUCTION
Existen tres tipos de convergencia
entre placas:
– Oceánica-continental
– Oceánica-oceánica
– Continental continental
La Tierra presenta unas dimensiones constantes a través del
tiempo lo que supone que la corteza debe ser destruida en la
misma medida que se crea.
Subduction:
- Fosas
- Arcos de islas volcánicas
- Volcanes
- Orógenos.

31. SUBDUCIÓN:
1. La corteza oceánica más fina y más densa se hunde bajo la
corteza continental.
2. La corteza se deshidrata y libera agua sobre el
manto suprayacente, induciendo su fusión parcial y
la ascensión de los materiales menos densos hacia
la superficie donde, de superar la corteza continental
más gruesa, se formarán volcanes.
La subdución produce el
reciclado de la corteza oceánica.

32. Andes
(oceánica-continental)

33. Anilló de fuego
(oceánica-plataforma continental)
Arcos de islas

34. Himalaya
(continental-continental)
Coordilleras, obdución y colisión.

35. LÍMITES TRANSFORMANTES
Son los límites entre dos placas
que se deslizan lateralmente
una respecto de la otra.
La mayoría se encuentran sobre
el fondo oceánico. Sin embargo,
algunas se dan sobre lso
continentes, por ejemplo la falla
de San Andres.
Estas fallas compensan la
expansión diferencial de los
fondos según la latitud,
produciendo márgenes en zig-
zag.
Suelen coincidir con zonas de terremotos superficiales.

36. San Andres
Falla transformante
6.7 Northridge terremoto de 1994
7.8 terremoto de 1906

37. CICLO DE
WILSON

40. Magmas generated by
mantle rise up below t
erupt on Earth's surfac
systems, the longest m
the world. When the m
basalt, the planet's mo
the basis for oceanic c

42. Consulta las siguientes web sobre la
estructura y composición de la Tierra
• The Geological Society: Plate tectonics
• Smithsonian National Museum of Natural
History: The dynamic Earth.
