1. DIBUJO ARTÍSTICO 1
1ª evaluación
I.E.S. UNIVERSIDAD LABORAL
Dpto Artes Plásticas/Dibujo
Prof: Luisa Galiano

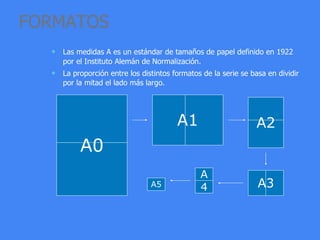

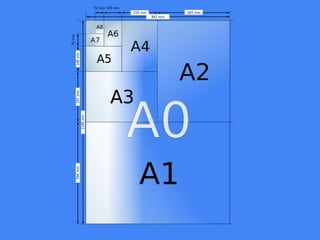

2. FORMATOS
• Las medidas A es un estándar de tamaños de papel definido en 1922
por el Instituto Alemán de Normalización.
• La proporción entre los distintos formatos de la serie se basa en dividir
por la mitad el lado más largo.
A0
A2
A3
A
4A5
A1

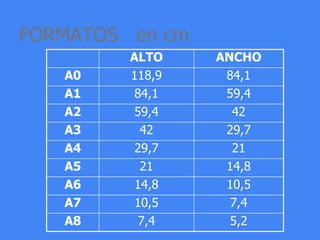

3. FORMATOS en cm
ALTO ANCHO
A0 118,9 84,1
A1 84,1 59,4
A2 59,4 42
A3 42 29,7
A4 29,7 21
A5 21 14,8
A6 14,8 10,5
A7 10,5 7,4
A8 7,4 5,2

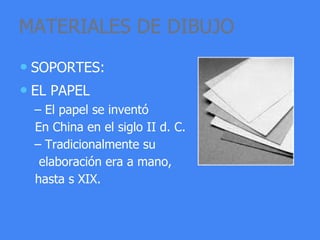

5. MATERIALES DE DIBUJO
• SOPORTES:
• EL PAPEL
– El papel se inventó
En China en el siglo II d. C.
– Tradicionalmente su
elaboración era a mano,
hasta s XIX.

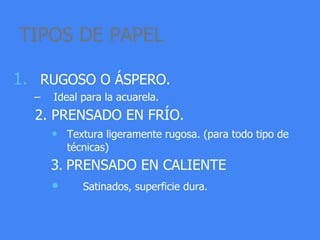

6. TIPOS DE PAPEL
1. RUGOSO O ÁSPERO.
– Ideal para la acuarela.
2. PRENSADO EN FRÍO.
• Textura ligeramente rugosa. (para todo tipo de
técnicas)
3. PRENSADO EN CALIENTE
• Satinados, superficie dura.

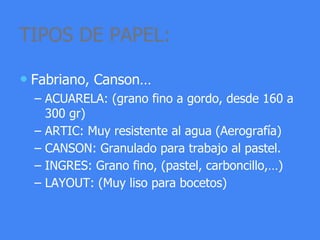

7. TIPOS DE PAPEL:
• Fabriano, Canson…
– ACUARELA: (grano fino a gordo, desde 160 a
300 gr)
– ARTIC: Muy resistente al agua (Aerografía)
– CANSON: Granulado para trabajo al pastel.
– INGRES: Grano fino, (pastel, carboncillo,…)
– LAYOUT: (Muy liso para bocetos)

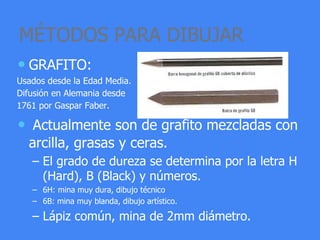

8. MÉTODOS PARA DIBUJAR
• GRAFITO:
Usados desde la Edad Media.
Difusión en Alemania desde
1761 por Gaspar Faber.
• Actualmente son de grafito mezcladas con
arcilla, grasas y ceras.
– El grado de dureza se determina por la letra H
(Hard), B (Black) y números.
– 6H: mina muy dura, dibujo técnico
– 6B: mina muy blanda, dibujo artístico.
– Lápiz común, mina de 2mm diámetro.

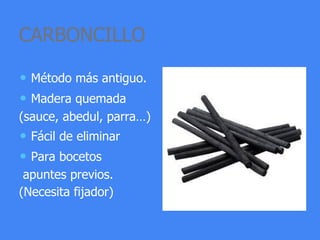

9. CARBONCILLO
• Método más antiguo.
• Madera quemada
(sauce, abedul, parra…)
• Fácil de eliminar
• Para bocetos
apuntes previos.
(Necesita fijador)

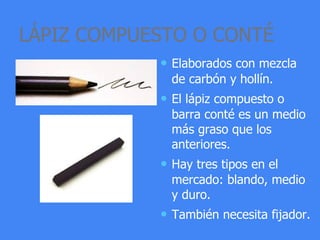

10. LÁPIZ COMPUESTO O CONTÉ
• Elaborados con mezcla
de carbón y hollín.
• El lápiz compuesto o
barra conté es un medio
más graso que los
anteriores.
• Hay tres tipos en el
mercado: blando, medio
y duro.
• También necesita fijador.

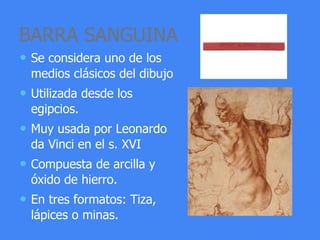

11. BARRA SANGUINA
• Se considera uno de los
medios clásicos del dibujo
• Utilizada desde los
egipcios.
• Muy usada por Leonardo
da Vinci en el s. XVI
• Compuesta de arcilla y
óxido de hierro.
• En tres formatos: Tiza,
lápices o minas.

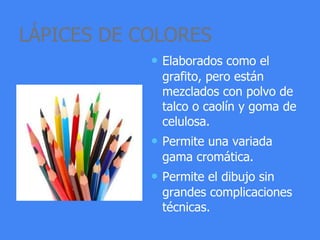

12. LÁPICES DE COLORES
• Elaborados como el
grafito, pero están
mezclados con polvo de
talco o caolín y goma de
celulosa.
• Permite una variada
gama cromática.
• Permite el dibujo sin
grandes complicaciones
técnicas.

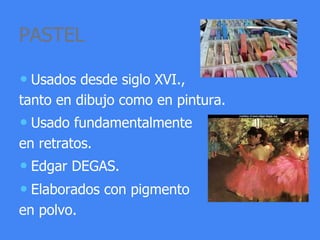

13. PASTEL
• Usados desde siglo XVI.,
tanto en dibujo como en pintura.
• Usado fundamentalmente
en retratos.
• Edgar DEGAS.
• Elaborados con pigmento
en polvo.

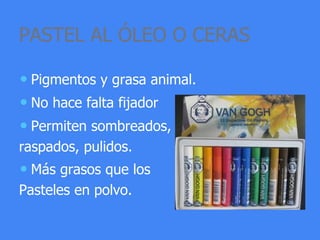

14. PASTEL AL ÓLEO O CERAS
• Pigmentos y grasa animal.
• No hace falta fijador
• Permiten sombreados,
raspados, pulidos.
• Más grasos que los
Pasteles en polvo.

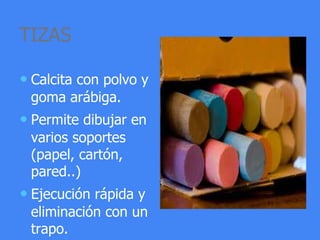

15. TIZAS
• Calcita con polvo y
goma arábiga.
• Permite dibujar en
varios soportes
(papel, cartón,
pared..)
• Ejecución rápida y
eliminación con un
trapo.

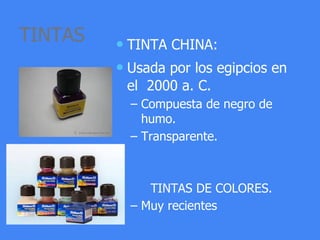

16. TINTAS • TINTA CHINA:
• Usada por los egipcios en
el 2000 a. C.
– Compuesta de negro de
humo.
– Transparente.
TINTAS DE COLORES.
– Muy recientes

17. PINCELES
• De cerdas suaves.
– Especiales para pinturas al agua.
•Acuarela.
De cerdas duras.
•Especiales para pintura más densa.
❖ Óleo, acrílicos, etc.

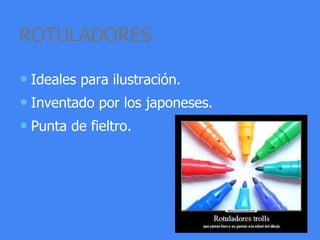

18. ROTULADORES
• Ideales para ilustración.
• Inventado por los japoneses.
• Punta de fieltro.

19. BOLÍGRAGOS.
• Inventados por un húngaro por 1940.
• Junto con los rotuladores es el tipo de
pluma que más se usa en dibujo.

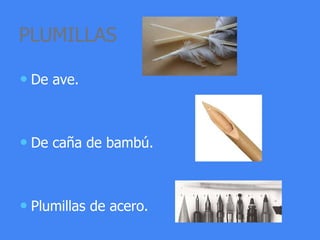

20. PLUMILLAS
• De ave.
• De caña de bambú.
• Plumillas de acero.

21. TÉCNICAS

22. ÓLEOS
• La técnica más usada en pintura.
• Gran variedad de mezclas y tonos.
• Amplia gama de técnicas.
• Facilidad para realizar obras de gran
formato.
• Secado muy lento.
• Soporte madera y lienzo.

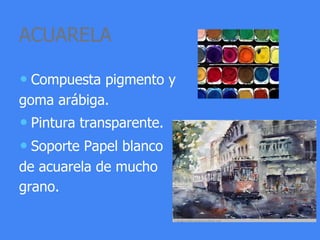

23. ACUARELA
• Compuesta pigmento y
goma arábiga.
• Pintura transparente.
• Soporte Papel blanco
de acuarela de mucho
grano.

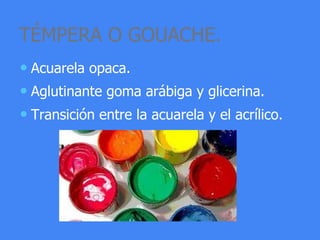

24. TÉMPERA O GOUACHE.
• Acuarela opaca.
• Aglutinante goma arábiga y glicerina.
• Transición entre la acuarela y el acrílico.

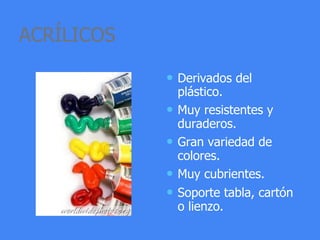

25. ACRÍLICOS
• Derivados del
plástico.
• Muy resistentes y
duraderos.
• Gran variedad de
colores.
• Muy cubrientes.
• Soporte tabla, cartón
o lienzo.

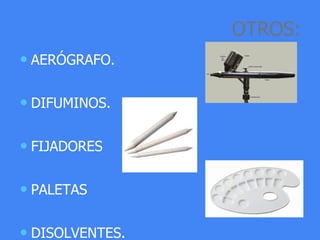

26. OTROS:
• AERÓGRAFO.
• DIFUMINOS.
• FIJADORES
• PALETAS
• DISOLVENTES.

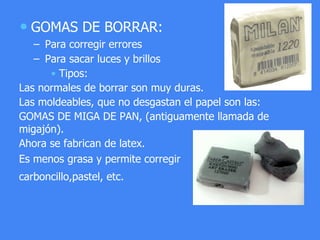

27. • GOMAS DE BORRAR:
– Para corregir errores
– Para sacar luces y brillos
• Tipos:
Las normales de borrar son muy duras.
Las moldeables, que no desgastan el papel son las:
GOMAS DE MIGA DE PAN, (antiguamente llamada de
migajón).
Ahora se fabrican de latex.
Es menos grasa y permite corregir
carboncillo,pastel, etc.

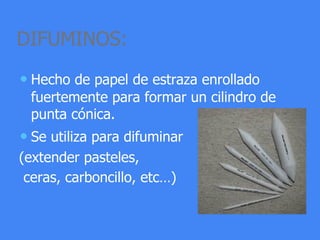

28. DIFUMINOS:
• Hecho de papel de estraza enrollado
fuertemente para formar un cilindro de
punta cónica.
• Se utiliza para difuminar
(extender pasteles,
ceras, carboncillo, etc…)

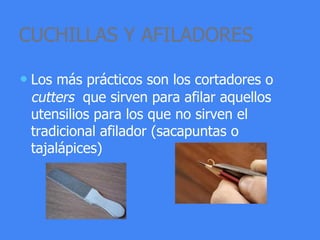

29. CUCHILLAS Y AFILADORES
• Los más prácticos son los cortadores o
cutters que sirven para afilar aquellos
utensilios para los que no sirven el
tradicional afilador (sacapuntas o
tajalápices)

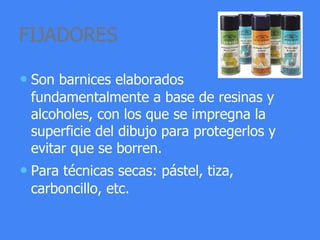

30. FIJADORES
• Son barnices elaborados
fundamentalmente a base de resinas y
alcoholes, con los que se impregna la
superficie del dibujo para protegerlos y
evitar que se borren.
• Para técnicas secas: pástel, tiza,
carboncillo, etc.

31. TABLEROS
• Es necesario un soportes rígido y plano en
el que apoyar el papel.
• El grosor suele ser de 10 a 15 cm.
• Dimensiones A3, A2, A1
• Material madera contrachapada
aglomerado.
• Para sujetar el papel con chincheta, cinta
adhesiva, pinzas, etc.

32. PALETA
• Superficie de madera o plástico que sirve
para realizar las mezclas de técnicas al
agua.
• Material: madera,
plástico o cristal.

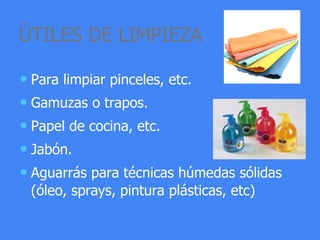

33. ÚTILES DE LIMPIEZA
• Para limpiar pinceles, etc.
• Gamuzas o trapos.
• Papel de cocina, etc.
• Jabón.
• Aguarrás para técnicas húmedas sólidas
(óleo, sprays, pintura plásticas, etc)

34. • Imprescindible caja para material de dibujo (madera,
cartón, metal, etc.)
• Contenido: lápices, gomas, pinzas, carboncillos,
sanguinas, fijador, trapos, esponja.
CAJA DE MATERIALES
