1. TEMA 3
EL LENGUAJE
DEL DIBUJO TÉCNICO
Educación Plástica y visual.
Lourdes García
1º ESO

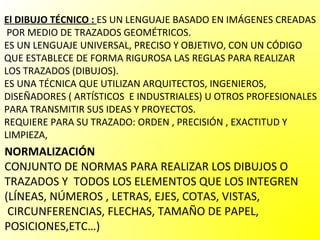

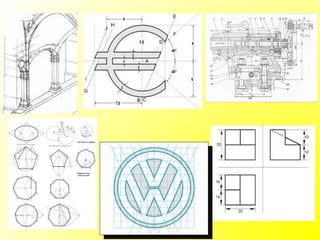

2. El DIBUJO TÉCNICO : ES UN LENGUAJE BASADO EN IMÁGENES CREADAS
POR MEDIO DE TRAZADOS GEOMÉTRICOS.
ES UN LENGUAJE UNIVERSAL, PRECISO Y OBJETIVO, CON UN CÓDIGO
QUE ESTABLECE DE FORMA RIGUROSA LAS REGLAS PARA REALIZAR
LOS TRAZADOS (DIBUJOS).
ES UNA TÉCNICA QUE UTILIZAN ARQUITECTOS, INGENIEROS,
DISEÑADORES ( ARTÍSTICOS E INDUSTRIALES) U OTROS PROFESIONALES
PARA TRANSMITIR SUS IDEAS Y PROYECTOS.
REQUIERE PARA SU TRAZADO: ORDEN , PRECISIÓN , EXACTITUD Y
LIMPIEZA,
NORMALIZACIÓN
CONJUNTO DE NORMAS PARA REALIZAR LOS DIBUJOS O
TRAZADOS Y TODOS LOS ELEMENTOS QUE LOS INTEGREN
(LÍNEAS, NÚMEROS , LETRAS, EJES, COTAS, VISTAS,
CIRCUNFERENCIAS, FLECHAS, TAMAÑO DE PAPEL,
POSICIONES,ETC…)

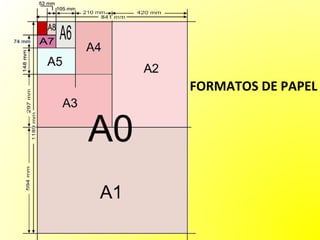

3. FORMATOS DE PAPEL

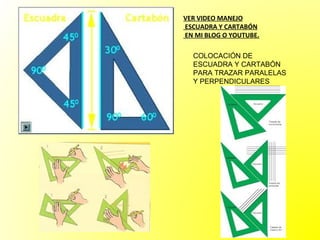

4. VER VIDEO MANEJO
ESCUADRA Y CARTABÓN
EN MI BLOG O YOUTUBE.
COLOCACIÓN DE
ESCUADRA Y CARTABÓN
PARA TRAZAR PARALELAS
Y PERPENDICULARES

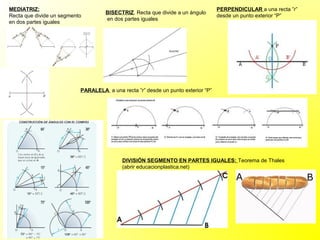

5. MEDIATRIZ: PERPENDICULAR a una recta ”r”
BISECTRIZ. Recta que divide a un ángulo
Recta que divide un segmento desde un punto exterior “P”
en dos partes iguales
en dos partes iguales
PARALELA a una recta ”r” desde un punto exterior “P”
DIVISIÓN SEGMENTO EN PARTES IGUALES: Teorema de Thales
(abrir educacionplastica.net)

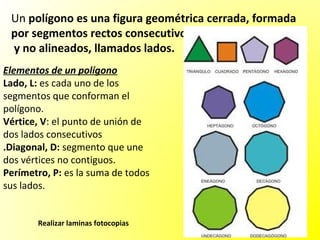

6. Un polígono es una figura geométrica cerrada, formada
por segmentos rectos consecutivos
y no alineados, llamados lados.
Elementos de un polígono
Lado, L: es cada uno de los
segmentos que conforman el
polígono.
Vértice, V: el punto de unión de
dos lados consecutivos
.Diagonal, D: segmento que une
dos vértices no contiguos.
Perímetro, P: es la suma de todos
sus lados.
Realizar laminas fotocopias

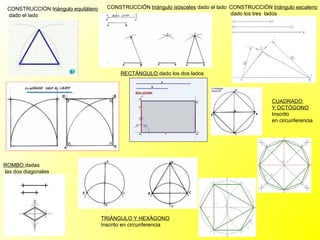

7. CONSTRUCCIÓN triángulo equilátero CONSTRUCCIÓN triángulo isósceles dado el lado CONSTRUCCIÓN triángulo escaleno
dado el lado dado los tres lados
RECTÁNGULO dado los dos lados
CUADRADO
Y OCTÓGONO
Inscrito
en circunferencia
ROMBO dadas
las dos diagonales
TRIÁNGULO Y HEXÁGONO
Inscrito en circunferencia

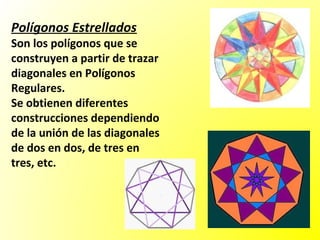

8. Polígonos Estrellados
Son los polígonos que se
construyen a partir de trazar
diagonales en Polígonos
Regulares.
Se obtienen diferentes
construcciones dependiendo
de la unión de las diagonales
de dos en dos, de tres en
tres, etc.

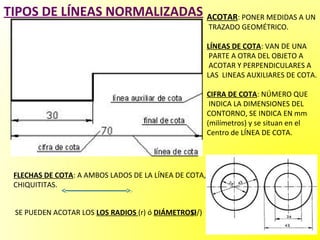

9. TIPOS DE LÍNEAS NORMALIZADAS ACOTAR: PONER MEDIDAS A UN
TRAZADO GEOMÉTRICO.
LÍNEAS DE COTA: VAN DE UNA
PARTE A OTRA DEL OBJETO A
ACOTAR Y PERPENDICULARES A
LAS LINEAS AUXILIARES DE COTA.
CIFRA DE COTA: NÚMERO QUE
INDICA LA DIMENSIONES DEL
CONTORNO, SE INDICA EN mm
(milímetros) y se situan en el
Centro de LÍNEA DE COTA.
FLECHAS DE COTA: A AMBOS LADOS DE LA LÍNEA DE COTA,
CHIQUITITAS.
SE PUEDEN ACOTAR LOS LOS RADIOS (r) ó DIÁMETROS(/)
O

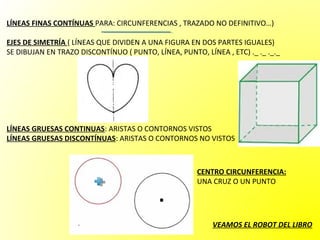

10. LÍNEAS FINAS CONTÍNUAS PARA: CIRCUNFERENCIAS , TRAZADO NO DEFINITIVO…)
EJES DE SIMETRÍA ( LÍNEAS QUE DIVIDEN A UNA FIGURA EN DOS PARTES IGUALES)
SE DIBUJAN EN TRAZO DISCONTÍNUO ( PUNTO, LÍNEA, PUNTO, LÍNEA , ETC) ._ ._ ._._
LÍNEAS GRUESAS CONTINUAS: ARISTAS O CONTORNOS VISTOS
LÍNEAS GRUESAS DISCONTÍNUAS: ARISTAS O CONTORNOS NO VISTOS
CENTRO CIRCUNFERENCIA:
.
UNA CRUZ O UN PUNTO
VEAMOS EL ROBOT DEL LIBRO

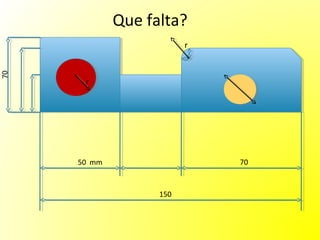

11. Que falta?
r
70
r dd
dd
50 mm 70
150

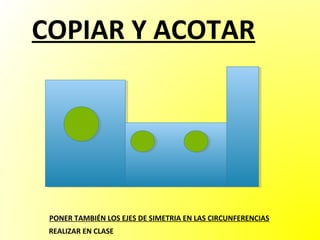

12. COPIAR Y ACOTAR
PONER TAMBIÉN LOS EJES DE SIMETRIA EN LAS CIRCUNFERENCIAS
REALIZAR EN CLASE
