Dibujo técnico

1

DIBUJO TECNICO PARA TERCERO DE BACHILLERATO

Compilado por: Ing. Luis Paucar Limaico | U.E.S.F.N

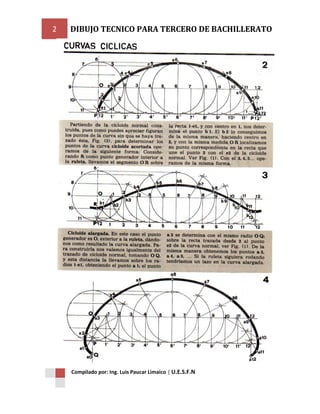

2



3



4



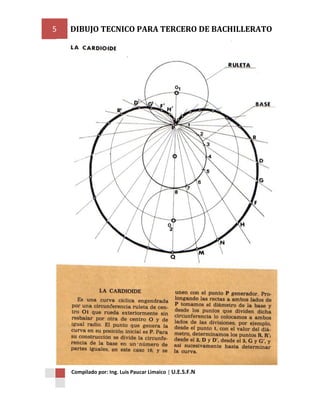

5



6



7

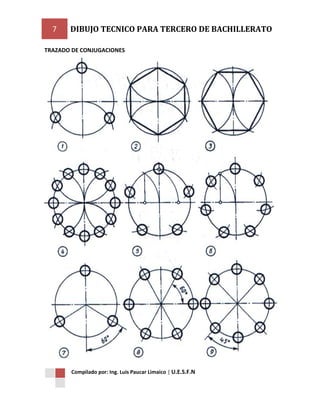

TRAZADO DE CONJUGACIONES


8



9



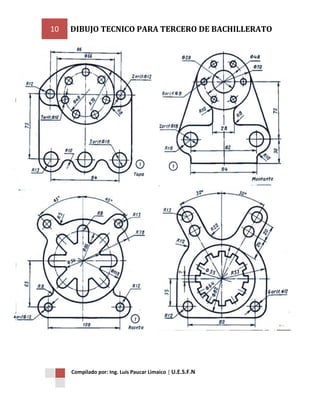

10



11


SISTEMA DIEDRICO:
Elementos principales que intervienen en el Sistema Diedrico
1. Objeto a proyectarse: Que es referencial y puede ser un punto, sucesión de
puntos, los cuales
forman sus extremos
y aristas y estos
serán proyectados a
los planos en forma
paralela.
2. Plano de proyección
en
el
Sistema
Diedrico:
Se
compone de dos
planos
perpendiculares
entre si denominados plano horizontal (PH) y plano vertical (PV) que se intersecan
(LT) línea de tierra.
3. Depurado del plano: Por
convención universal se
establece que el plano
vertical (PV) gira sobre la
(LT) línea de tierra en
forma contraria a lo que
giran las manecillas del
reloj, se mueve hasta
coincidir con el plano
horizontal (PH) y hacer un
solo plano sobre el que se
señala (LT) línea de tierra,
cuya
señal en los
extremos indica el sentido en el que se ha abatido el plano vertical (PV) el
movimiento del plano vertical se denomina abatimiento. La conformación
geométrica del sistema diedrico establece 4 cuadrantes, que se muestran a
continuación y por separado.

12

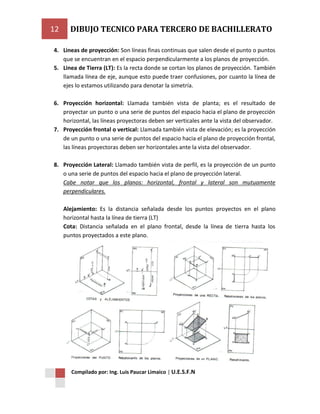

4. Lineas de proyección: Son líneas finas continuas que salen desde el punto o puntos
que se encuentran en el espacio perpendicularmente a los planos de proyección.
5. Linea de Tierra (LT): Es la recta donde se cortan los planos de proyección. También
llamada línea de eje, aunque esto puede traer confusiones, por cuanto la línea de
ejes lo estamos utilizando para denotar la simetría.
6. Proyección horizontal: Llamada también vista de planta; es el resultado de
proyectar un punto o una serie de puntos del espacio hacia el plano de proyección
horizontal, las líneas proyectoras deben ser verticales ante la vista del observador.
7. Proyección frontal o vertical: Llamada también vista de elevación; es la proyección
de un punto o una serie de puntos del espacio hacia el plano de proyección frontal,
las líneas proyectoras deben ser horizontales ante la vista del observador.
8. Proyección Lateral: Llamado también vista de perfil, es la proyección de un punto
o una serie de puntos del espacio hacia el plano de proyección lateral.
Cabe notar que los planos: horizontal, frontal y lateral son mutuamente
perpendiculares.
Alejamiento: Es la distancia señalada desde los puntos proyectos en el plano
horizontal hasta la línea de tierra (LT)
Cota: Distancia señalada en el plano frontal, desde la línea de tierra hasta los
puntos proyectados a este plano.


13


GEOMETRIA DESCRIPTIVA DE PLANOS Y SOLIDOS


14



15



16



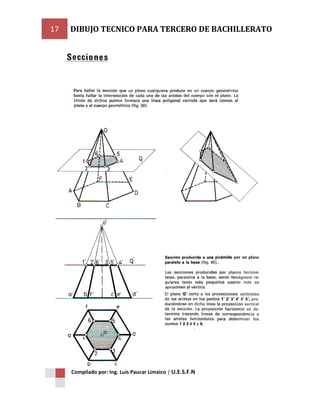

17



18



19

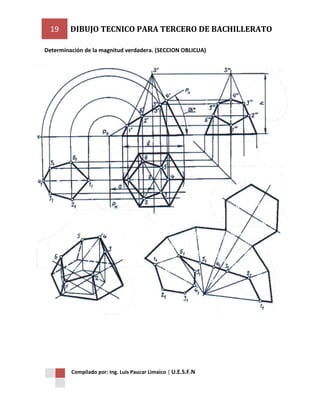

Determinación de la magnitud verdadera. (SECCION OBLICUA)


20



21

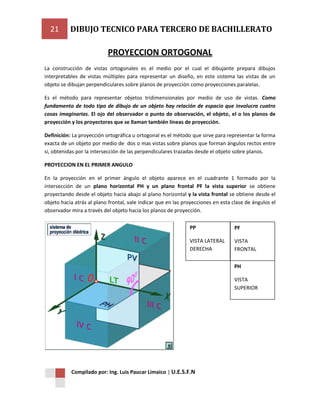

PROYECCION ORTOGONAL
La construcción de vistas ortogonales es el medio por el cual el dibujante prepara dibujos
interpretables de vistas múltiples para representar un diseño, en este sistema las vistas de un
objeto se dibujan perpendiculares sobre planos de proyección como proyecciones paralelas.
Es el método para representar objetos tridimensionales por medio de uso de vistas. Como
fundamento de todo tipo de dibujo de un objeto hay relación de espacio que involucra cuatro
cosas imaginarias. El ojo del observador o punto de observación, el objeto, el o los planos de
proyección y los proyectores que se llaman también líneas de proyección.
Definición: La proyección ortográfica u ortogonal es el método que sirve para representar la forma
exacta de un objeto por medio de dos o mas vistas sobre planos que forman ángulos rectos entre
si, obtenidas por la intersección de las perpendiculares trazadas desde el objeto sobre planos.
PROYECCION EN EL PRIMER ANGULO
En la proyección en el primer ángulo el objeto aparece en el cuadrante 1 formado por la
intersección de un plano horizontal PH y un plano frontal PF la vista superior se obtiene
proyectando desde el objeto hacia abajo al plano horizontal y la vista frontal se obtiene desde el
objeto hacia atrás al plano frontal, vale indicar que en las proyecciones en esta clase de ángulos el
observador mira a través del objeto hacia los planos de proyección.
PP

PF

VISTA LATERAL
DERECHA

VISTA
FRONTAL
PH
VISTA
SUPERIOR


22


PROYECCION EN EL TERCER ANGULO
En esta clase de proyecciones el objeto aparece en el tercer cuadrante; formado por la
intersección de un plano horizontal PH y un plano frontal PF; la vista superior del objeto se obtiene
proyectando del objeto hacia arriba en relación al plano horizontal, y la vista frontal se obtiene
proyectando del objeto hacia adelante en relación al plano frontal.
Aquí se debe hacer notar que el observador mira a través de los planos de proyección hacia el
objeto. La proyección en el tercer cuadrante se utiliza en Canadá, Estados Unidos, y en muchos
países del mundo.
PH
VISTA SUPERIOR

PF

PP

VISTA FRONTAL

VISTA LATERAL
DERCHA

SELECCIÓN DE VISTAS
Muchas piezas mecánicas no tienen un frente o un lado o una tapa definidas, a diferencia
de objetos como refrigeradoras, escritorios o casas; y sus formas varían de lo simple a lo
complejo. En estos casos debe decidirse cuantas y cuales vistas se dibujaran. A
continuación se siguen algunas reglas básicas.
1. Dibuje las vistas que sean necesarias para describir por completo la forma.
2. Por lo regular, la vista frontal es la “clave”; muestra el ancho o la longitud del
objeto y proporciona la mayor información sobre su forma. Si la dimensión mas
grande se dibuja en posición horizontal, el objeto se vera balanceado.

3. Escoja aquellas vistas que hagan “visibles” los detalles característicos del objeto,
para evitar el uso excesivo de líneas para detalles “ocultos”

23



24



25



26



27



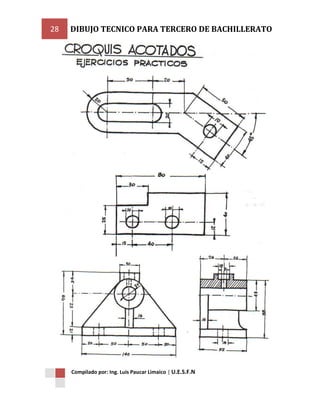

28



29


COMPLETACION DE VISTAS Y CONSTRUCCION DE UN
SOLIDO EN PERSPECTIVA
ESQUEMA DEL PROCESO PARA COMPLETAR UNA VISTA (ALZADO, PLANTA
Y PERFIL); RESULTADO DEL SOLIDO CONSTRUIDO A PARTIR DE SUS VISTAS

Para la ejecución de estos ejercicios de aplicación se recomienda haber
analizado y estudiado los procesos de proyección de vistas, y
rebatimiento de los planos de proyección ya que de esta forma sabremos
en que sistema de vistas estamos trabajando e incluso que vista voy a
obtener como resultado; no se olvide ejecute los procesos tal como se
indica.
En la elaboración del solido en perspectiva se sugiere que primero
determine en que sistema de vistas se tiene la información, luego
determinar sus medidas principales en forma global como son ancho, altura
y profundidad; con el objeto para hacer una estructura básica como un
prisma o un paralepipedo y luego seguir elaborando los cortes respectivos y
cruce de líneas para dar forma a todas las superficies y representaciones
graficas del objeto.

30


Ejercicios de dibujo en isometría ejemplos


31

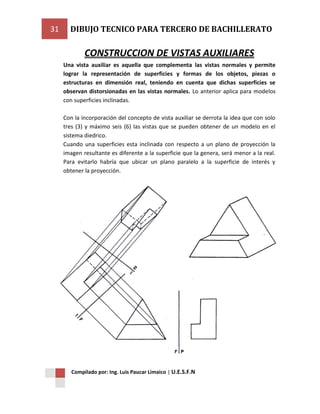

CONSTRUCCION DE VISTAS AUXILIARES
Una vista auxiliar es aquella que complementa las vistas normales y permite
lograr la representación de superficies y formas de los objetos, piezas o
estructuras en dimensión real, teniendo en cuenta que dichas superficies se
observan distorsionadas en las vistas normales. Lo anterior aplica para modelos
con superficies inclinadas.
Con la incorporación del concepto de vista auxiliar se derrota la idea que con solo
tres (3) y máximo seis (6) las vistas que se pueden obtener de un modelo en el
sistema diedrico.
Cuando una superficies esta inclinada con respecto a un plano de proyección la
imagen resultante es diferente a la superficie que la genera, será menor a la real.
Para evitarlo habría que ubicar un plano paralelo a la superficie de interés y
obtener la proyección.


32



33


PROCEDIMIENTO DE CONSTRUCCION DE VISTAS AUXILIARES


34



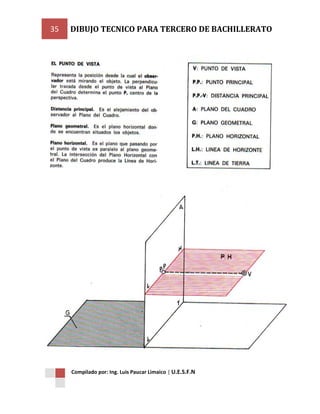

35



36



37



38



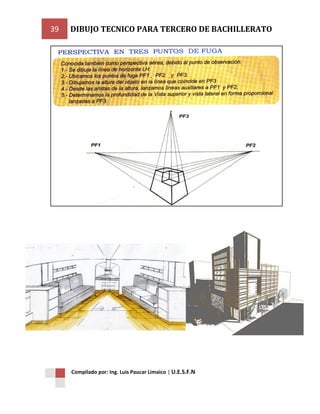

39



40



41



42


Sombras de fuentes luminosas artificiales


43



44



45



46



47



48



49



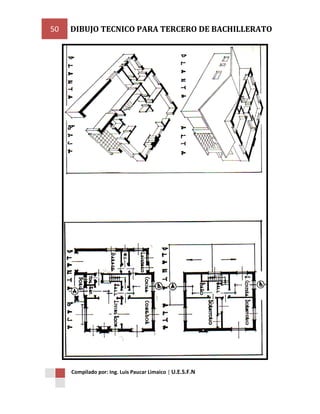

50



51



52


BIBLIOGRAFIA COMPILADA
La presente información que he compilado en este texto de estudio son de fuentes como
internet y varios libros de prestigiosos autores que ha consideración los recomiendo para
futuros estudios de dibujo técnico.
www.arquitectuba.com.ar
www.manualespdf.es
www.draw23.com
www.dibujotecnico.com
Perspective Drawing HandBook, Joseph D’ Amelio, Mineola New York
Manual de Dibujo Tecnico. Arq Gonzalo Cevallos T., Quito Ecuador.
Dibujo Tecnico para Tercero de Bachillerato. Dr Hernando Maita
