El documento describe los diferentes tipos de condensadores, incluyendo los condensadores refrigerados por aire con ventilación natural o forzada, los condensadores refrigerados por agua, y los condensadores evaporativos. Explica que el condensador cede el calor absorbido por el refrigerante en otras etapas del ciclo frigorífico y que su capacidad depende de su superficie, el coeficiente de intercambio de calor y la diferencia de temperatura.

1. Máquinas y Equipos
Térmicos.
TEMA 7.5:
EL CONDENSADOR
Prof. Santiago G.

2. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

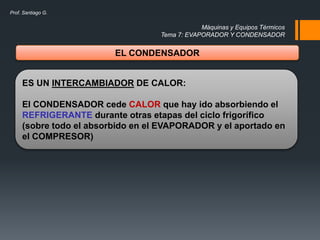

EL CONDENSADOR
ES UN INTERCAMBIADOR DE CALOR:
El CONDENSADOR cede CALOR que hay ido absorbiendo el
REFRIGERANTE durante otras etapas del ciclo frigorífico
(sobre todo el absorbido en el EVAPORADOR y el aportado en
el COMPRESOR)

3. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

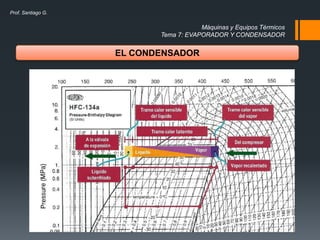

EL CONDENSADOR

4. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

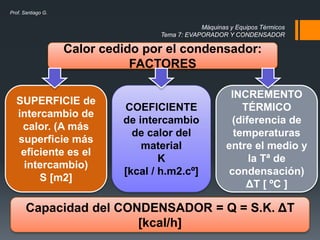

Calor cedido por el condensador:
FACTORES
SUPERFICIE de
intercambio de
calor. (A más
superficie más
eficiente es el
intercambio)
S [m2]
COEFICIENTE
de intercambio
de calor del
material
K
[kcal / h.m2.cº]
INCREMENTO
TÉRMICO
(diferencia de
temperaturas
entre el medio y
la Tª de
condensación)
ΔT [ ºC ]
Capacidad del CONDENSADOR = Q = S.K. ΔT
[kcal/h]

5. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

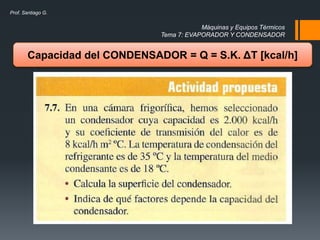

Capacidad del CONDENSADOR = Q = S.K. ΔT [kcal/h]

6. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

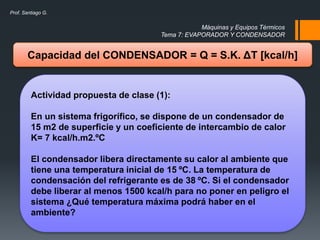

Capacidad del CONDENSADOR = Q = S.K. ΔT [kcal/h]
Actividad propuesta de clase (1):
En un sistema frigorífico, se dispone de un condensador de
15 m2 de superficie y un coeficiente de intercambio de calor
K= 7 kcal/h.m2.ºC
El condensador libera directamente su calor al ambiente que
tiene una temperatura inicial de 15 ºC. La temperatura de
condensación del refrigerante es de 38 ºC. Si el condensador
debe liberar al menos 1500 kcal/h para no poner en peligro el
sistema ¿Qué temperatura máxima podrá haber en el
ambiente?

7. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

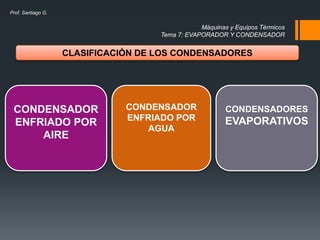

CLASIFICACIÓN DE LOS CONDENSADORES
CONDENSADOR
ENFRIADO POR
AIRE
CONDENSADOR
ENFRIADO POR
AGUA
CONDENSADORES
EVAPORATIVOS

8. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

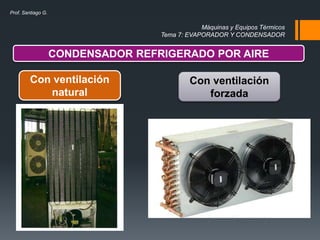

CONDENSADOR REFRIGERADO POR AIRE
Con ventilación
natural
Con ventilación
forzada

9. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

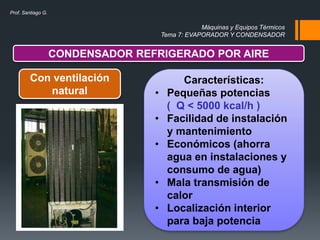

CONDENSADOR REFRIGERADO POR AIRE
Con ventilación
natural
Características:
• Pequeñas potencias
( Q < 5000 kcal/h )
• Facilidad de instalación
y mantenimiento
• Económicos (ahorra
agua en instalaciones y
consumo de agua)
• Mala transmisión de
calor
• Localización interior
para baja potencia

10. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

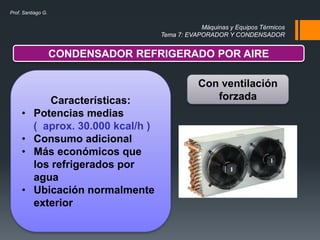

CONDENSADOR REFRIGERADO POR AIRE
Con ventilación
forzadaCaracterísticas:
• Potencias medias
( aprox. 30.000 kcal/h )
• Consumo adicional
• Más económicos que
los refrigerados por
agua
• Ubicación normalmente
exterior

11. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

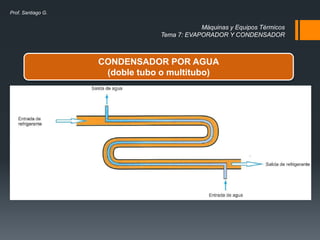

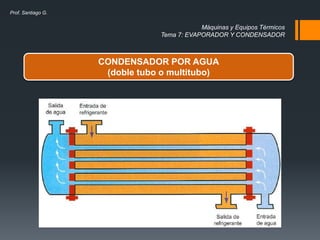

CONDENSADOR POR AGUA
(doble tubo o multitubo)

12. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.
CONDENSADOR POR AGUA
(doble tubo o multitubo)

13. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

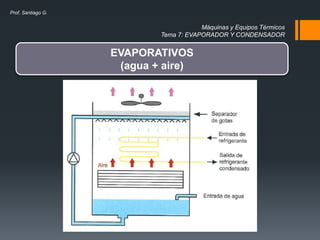

EVAPORATIVOS
(agua + aire)

14. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.

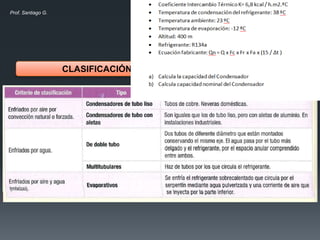

CLASIFICACIÓN DE LOS CONDENSADORES

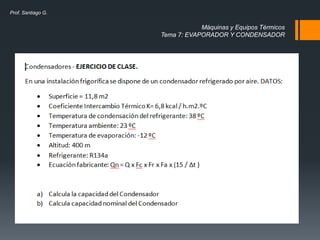

15. Máquinas y Equipos Térmicos
Tema 7: EVAPORADOR Y CONDENSADOR
Prof. Santiago G.
