1. Lección I: Historia Rayos X

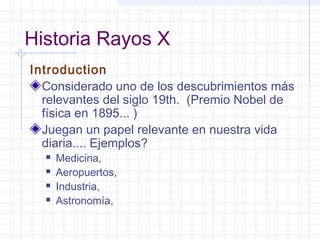

2. Historia Rayos X
Introduction
Considerado uno de los descubrimientos más
relevantes del siglo 19th. (Premio Nobel de
física en 1895... )
Juegan un papel relevante en nuestra vida
diaria.... Ejemplos?
 Medicina,
 Aeropuertos,
 Industria,
 Astronomía,

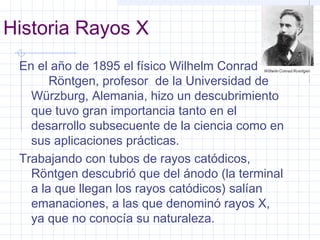

3. Historia Rayos X
En el año de 1895 el físico Wilhelm Conrad
Röntgen, profesor de la Universidad de
Würzburg, Alemania, hizo un descubrimiento
que tuvo gran importancia tanto en el
desarrollo subsecuente de la ciencia como en
sus aplicaciones prácticas.
Trabajando con tubos de rayos catódicos,
Röntgen descubrió que del ánodo (la terminal
a la que llegan los rayos catódicos) salían
emanaciones, a las que denominó rayos X,
ya que no conocía su naturaleza.

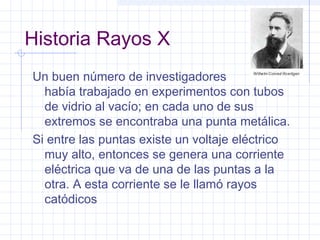

4. Historia Rayos X
Un buen número de investigadores
había trabajado en experimentos con tubos
de vidrio al vacío; en cada uno de sus
extremos se encontraba una punta metálica.
Si entre las puntas existe un voltaje eléctrico
muy alto, entonces se genera una corriente
eléctrica que va de una de las puntas a la
otra. A esta corriente se le llamó rayos
catódicos

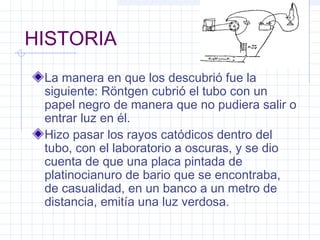

5. HISTORIA
La manera en que los descubrió fue la
siguiente: Röntgen cubrió el tubo con un
papel negro de manera que no pudiera salir o
entrar luz en él.
Hizo pasar los rayos catódicos dentro del
tubo, con el laboratorio a oscuras, y se dio
cuenta de que una placa pintada de
platinocianuro de bario que se encontraba,
de casualidad, en un banco a un metro de
distancia, emitía una luz verdosa.

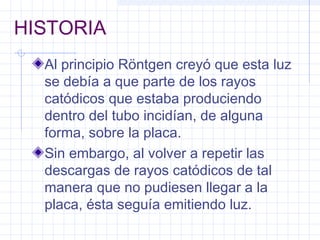

6. HISTORIA
Al principio Röntgen creyó que esta luz
se debía a que parte de los rayos
catódicos que estaba produciendo
dentro del tubo incidían, de alguna
forma, sobre la placa.
Sin embargo, al volver a repetir las
descargas de rayos catódicos de tal
manera que no pudiesen llegar a la
placa, ésta seguía emitiendo luz.

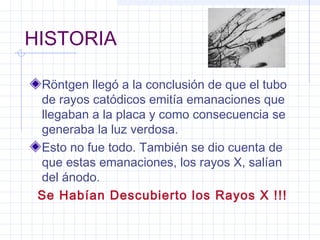

7. HISTORIA
Röntgen llegó a la conclusión de que el tubo
de rayos catódicos emitía emanaciones que
llegaban a la placa y como consecuencia se
generaba la luz verdosa.
Esto no fue todo. También se dio cuenta de
que estas emanaciones, los rayos X, salían
del ánodo.
Se Habían Descubierto los Rayos X !!!

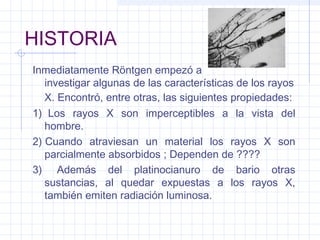

8. HISTORIA
Inmediatamente Röntgen empezó a
investigar algunas de las características de los rayos
X. Encontró, entre otras, las siguientes propiedades:
1) Los rayos X son imperceptibles a la vista del
hombre.
2) Cuando atraviesan un material los rayos X son
parcialmente absorbidos ; Dependen de ????
3) Además del platinocianuro de bario otras
sustancias, al quedar expuestas a los rayos X,
también emiten radiación luminosa.

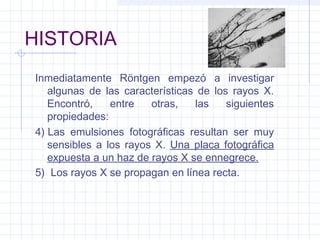

9. HISTORIA
Inmediatamente Röntgen empezó a investigar
algunas de las características de los rayos X.
Encontró, entre otras, las siguientes
propiedades:
4) Las emulsiones fotográficas resultan ser muy
sensibles a los rayos X. Una placa fotográfica
expuesta a un haz de rayos X se ennegrece.
5) Los rayos X se propagan en línea recta.

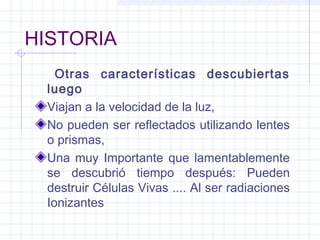

10. HISTORIA
Otras características descubiertas
luego
Viajan a la velocidad de la luz,
No pueden ser reflectados utilizando lentes
o prismas,
Una muy Importante que lamentablemente
se descubrió tiempo después: Pueden
destruir Células Vivas .... Al ser radiaciones
Ionizantes

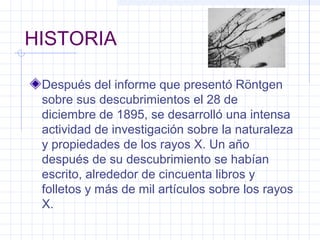

11. HISTORIA
Después del informe que presentó Röntgen
sobre sus descubrimientos el 28 de
diciembre de 1895, se desarrolló una intensa
actividad de investigación sobre la naturaleza
y propiedades de los rayos X. Un año
después de su descubrimiento se habían
escrito, alrededor de cincuenta libros y
folletos y más de mil artículos sobre los rayos
X.

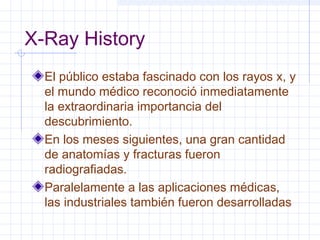

12. X-Ray History
El público estaba fascinado con los rayos x, y
el mundo médico reconoció inmediatamente
la extraordinaria importancia del
descubrimiento.
En los meses siguientes, una gran cantidad
de anatomías y fracturas fueron
radiografiadas.
Paralelamente a las aplicaciones médicas,
las industriales también fueron desarrolladas

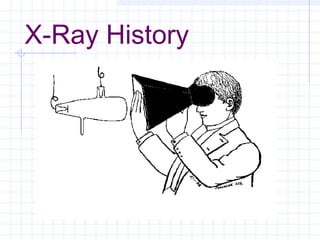

13. X-Ray History

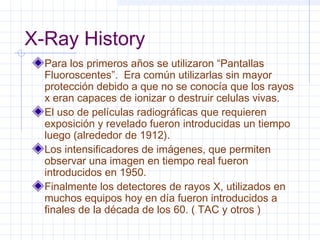

14. X-Ray History
Para los primeros años se utilizaron “Pantallas
Fluoroscentes”. Era común utilizarlas sin mayor
protección debido a que no se conocía que los rayos
x eran capaces de ionizar o destruir celulas vivas.
El uso de películas radiográficas que requieren
exposición y revelado fueron introducidas un tiempo
luego (alrededor de 1912).
Los intensificadores de imágenes, que permiten
observar una imagen en tiempo real fueron
introducidos en 1950.
Finalmente los detectores de rayos X, utilizados en
muchos equipos hoy en día fueron introducidos a
finales de la década de los 60. ( TAC y otros )

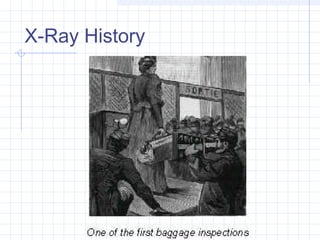

15. X-Ray History

16. X-ray tubesX-ray tubes

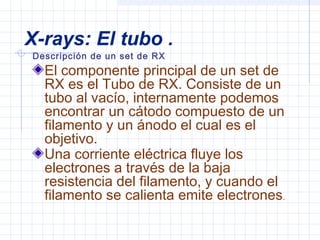

17. X-rays: El tubo .
Descripción de un set de RX
El componente principal de un set de
RX es el Tubo de RX. Consiste de un
tubo al vacío, internamente podemos
encontrar un cátodo compuesto de un
filamento y un ánodo el cual es el
objetivo.
Una corriente eléctrica fluye los
electrones a través de la baja
resistencia del filamento, y cuando el
filamento se calienta emite electrones.

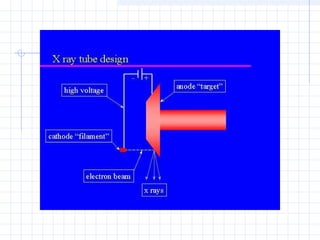

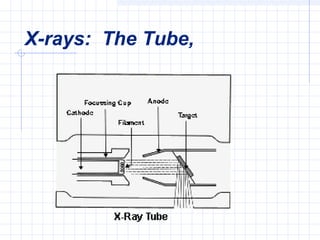

18. X-rays: The Tube,

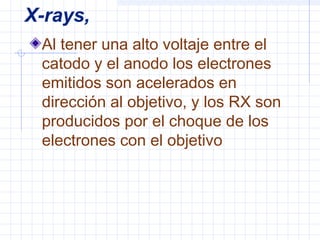

19. X-rays,

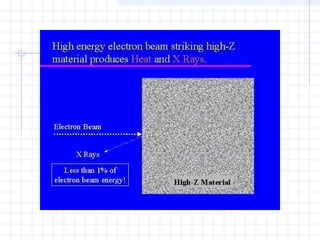

Al tener una alto voltaje entre el
catodo y el anodo los electrones
emitidos son acelerados en
dirección al objetivo, y los RX son
producidos por el choque de los
electrones con el objetivo

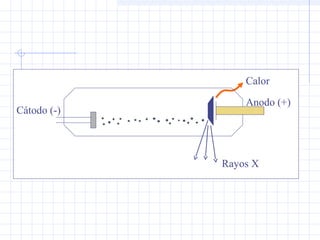

20. Calor
Cátodo (-)
Anodo (+)
Rayos X

21. Z W (tg) = 74, Z Pb = 82, Z Mo = 42
Z = Atomic
Number

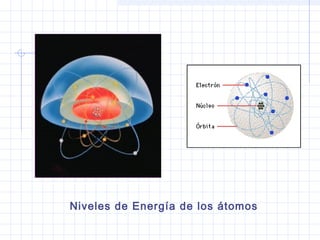

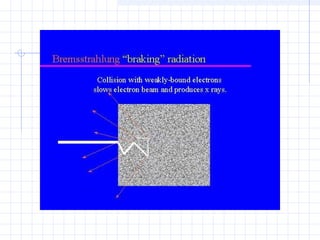

25. Niveles de Energía de los átomos

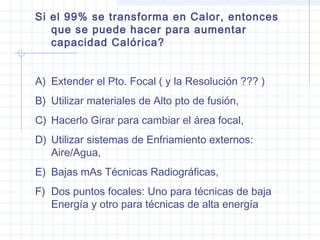

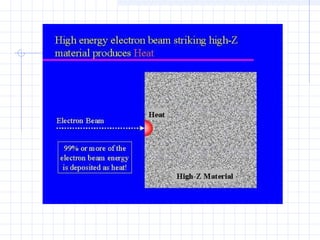

27. Si el 99% se transforma en Calor, entonces
que se puede hacer para aumentar
capacidad Calórica?
A) Extender el Pto. Focal ( y la Resolución ??? )
B) Utilizar materiales de Alto pto de fusión,
C) Hacerlo Girar para cambiar el área focal,
D) Utilizar sistemas de Enfriamiento externos:
Aire/Agua,
E) Bajas mAs Técnicas Radiográficas,
F) Dos puntos focales: Uno para técnicas de baja
Energía y otro para técnicas de alta energía

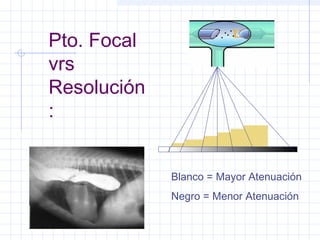

28. Pto. Focal
vrs
Resolución
:
Blanco = Mayor Atenuación
Negro = Menor Atenuación

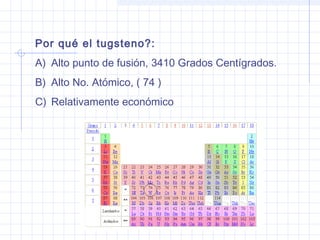

29. Por qué el tugsteno?:
A) Alto punto de fusión, 3410 Grados Centígrados.
B) Alto No. Atómico, ( 74 )
C) Relativamente económico

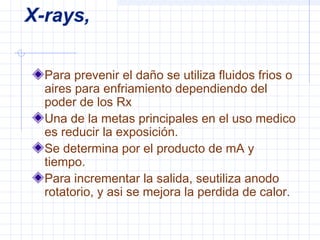

32. X-rays,
Para prevenir el daño se utiliza fluidos frios o
aires para enfriamiento dependiendo del
poder de los Rx
Una de la metas principales en el uso medico
es reducir la exposición.
Se determina por el producto de mA y
tiempo.
Para incrementar la salida, seutiliza anodo
rotatorio, y asi se mejora la perdida de calor.

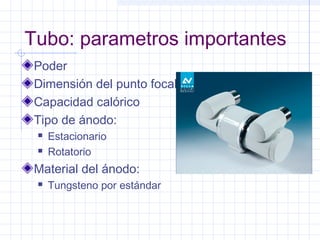

33. Tubo: parametros importantes
Poder
Dimensión del punto focal
Capacidad calórico
Tipo de ánodo:
 Estacionario
 Rotatorio
Material del ánodo:
 Tungsteno por estándar

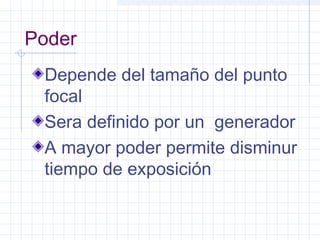

34. Poder
Depende del tamaño del punto
focal
Sera definido por un generador
A mayor poder permite disminur
tiempo de exposición

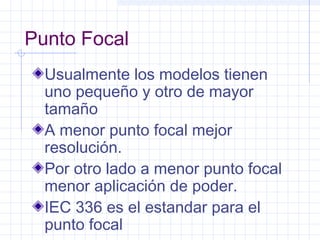

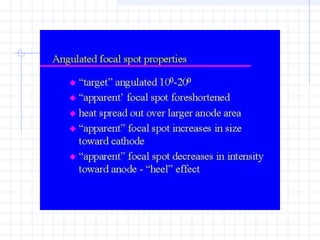

35. Punto Focal
Usualmente los modelos tienen
uno pequeño y otro de mayor
tamaño
A menor punto focal mejor
resolución.
Por otro lado a menor punto focal
menor aplicación de poder.
IEC 336 es el estandar para el
punto focal

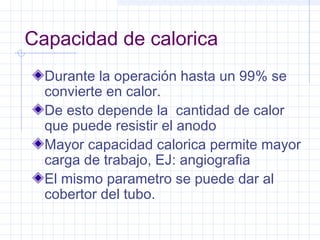

36. Capacidad de calorica
Durante la operación hasta un 99% se
convierte en calor.
De esto depende la cantidad de calor
que puede resistir el anodo
Mayor capacidad calorica permite mayor
carga de trabajo, EJ: angiografia
El mismo parametro se puede dar al
cobertor del tubo.

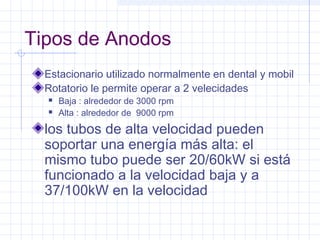

37. Tipos de Anodos
Estacionario utilizado normalmente en dental y mobil
Rotatorio le permite operar a 2 velecidades
 Baja : alrededor de 3000 rpm
 Alta : alrededor de 9000 rpm
los tubos de alta velocidad pueden
soportar una energía más alta: el
mismo tubo puede ser 20/60kW si está
funcionado a la velocidad baja y a
37/100kW en la velocidad

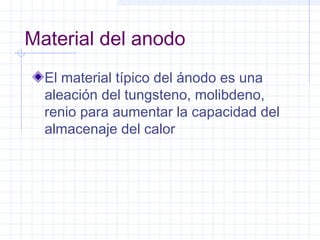

38. Material del anodo
El material típico del ánodo es una
aleación del tungsteno, molibdeno,
renio para aumentar la capacidad del
almacenaje del calor

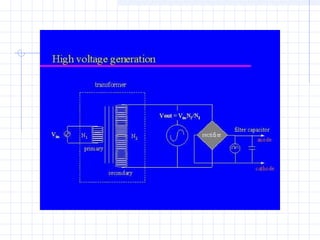

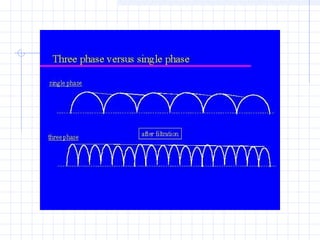

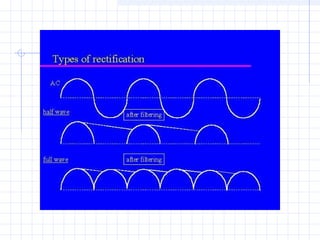

39. X-rays: Generador
Para conseguir la radiación necesaria de un
tubo de radiografía, tiene que ser provisto
suficiente alto voltaje al ánodo y al cátodo.
Por lo tanto, un generador de alto voltaje es
necesario que convierta el voltaje principal en
una gama de hasta 225.000 V. El generador
de alto voltaje también incorpora el
transformador del filamento para proveer la
corriente requerida del filamento que está
normalmente en la gama de 4.5 A.

45. RadView FM
Configuration Flexibility
RadView FM RadView Chest
RadView 37.5 & 50 kW RadView 65 & 80 kW
RadView

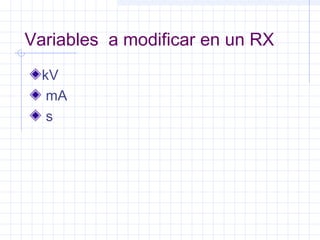

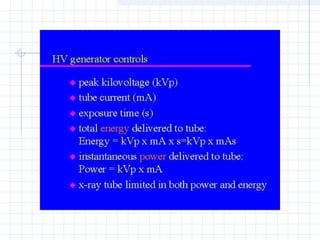

47. Variables a modificar en un RX
kV
mA
s

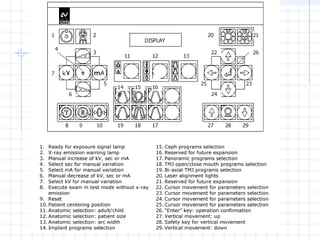

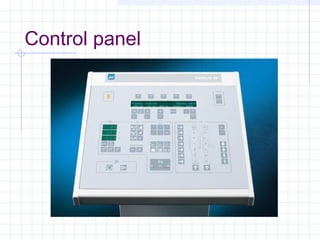

48. Control panel

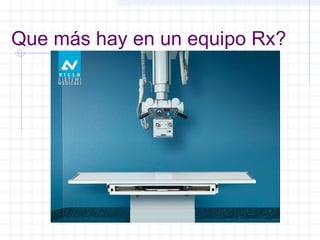

49. Que más hay en un equipo Rx?

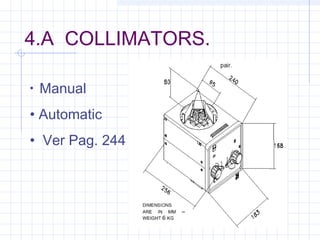

50. 4.A COLLIMATORS.
• Manual
• Automatic
• Ver Pag. 244

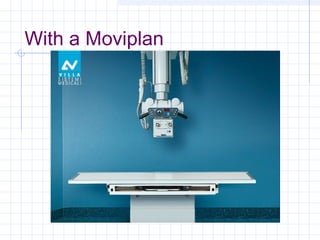

51. With a Moviplan

52. Colimador
Sistema cuadrado de la colimación de campo con la
inserción opcional del dispositivo del diafragma para
la colimación redonda del campo. La colocación
automática de obturadores según tamaños del
cassette, el campo
Sistema ideal para el equipo inmóvil
La reducción del formato y la operación de sistema
manual se obtiene a través de dos perillas (versión
cuadrada del campo) o de botones (versión redonda
del campo) en el panel delantero del colimador.

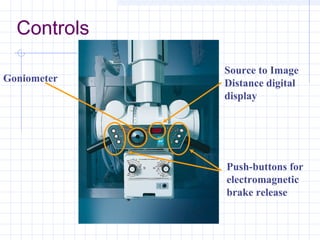

53. Controls
Push-buttons for
electromagnetic
brake release
Source to Image
Distance digital
display
Goniometer

54. Movements
LongitudinalLongitudinal
360 cm360 cm
TransversalTransversal
228 cm228 cm
VerticalVertical
150 or 180 cm150 or 180 cm
Tube rotationTube rotation
+180°…-135°+180°…-135°Column rotationColumn rotation
+180°…-180°+180°…-180°

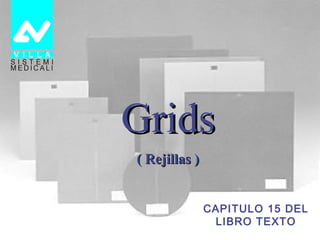

55. GridsGrids
( Rejillas )( Rejillas )
CAPITULO 15 DEL
LIBRO TEXTO

56. Aplicacion de la rejilla
La rejilla se utiliza para quitar la radiación
dispersa, que la radiación dispersa es
generada por el cuerpo la radiación, crea una
clase de "niebla" en la imagen la rejilla está
instalada dentro del bucky, entre el paciente
y la película

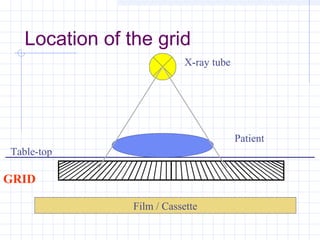

57. Location of the grid
Film / Cassette
GRID
Table-top
Patient
X-ray tube

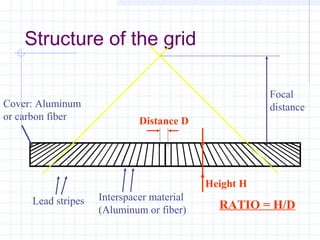

58. Structure of the grid
Focal
distanceCover: Aluminum
or carbon fiber
Lead stripes Interspacer material
(Aluminum or fiber)
Distance D
Height H
RATIO = H/D

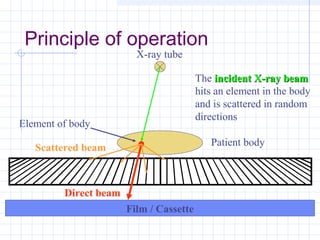

59. Principle of operation
X-ray tube
Patient body
Film / Cassette
Element of body
The incident X-ray beamincident X-ray beam
hits an element in the body
and is scattered in random
directions
Direct beam
Scattered beam

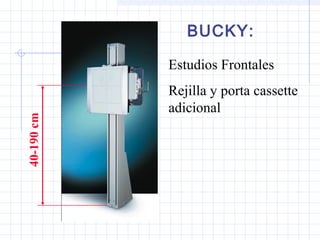

60. 40-190cm
Estudios Frontales
Rejilla y porta cassette
adicional
BUCKY:

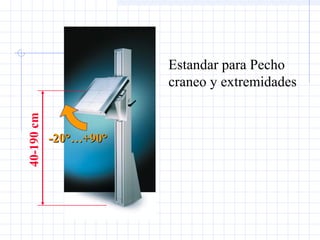

61. 40-190cm
Estandar para Pecho
craneo y extremidades
-20°…+90°-20°…+90°

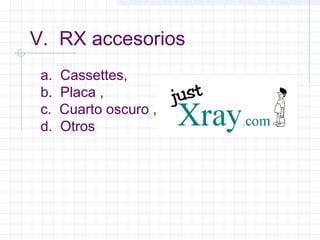

62. V. RX accesorios
a. Cassettes,
b. Placa ,
c. Cuarto oscuro ,
d. Otros

63. Cassettes

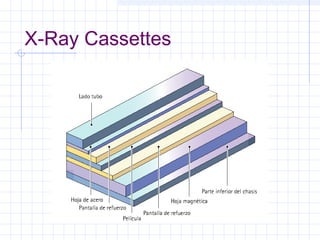

64. X-Ray Cassettes

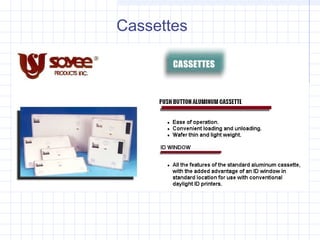

65. Cassettes

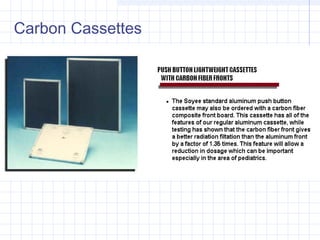

66. Carbon Cassettes

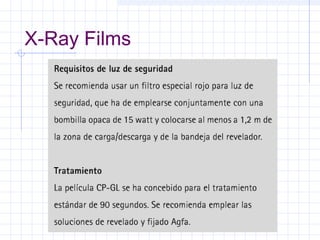

67. X-Ray Films

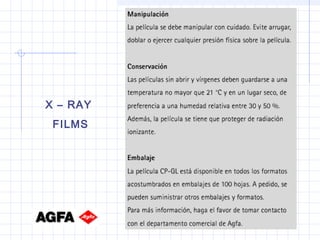

68. X – RAY
FILMS

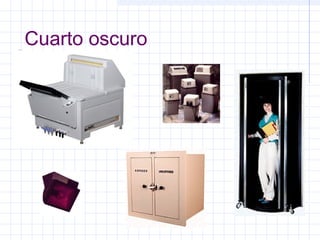

69. Cuarto oscuro

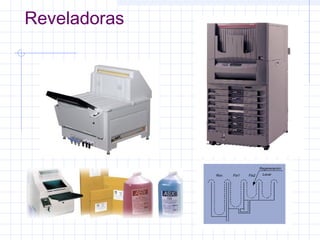

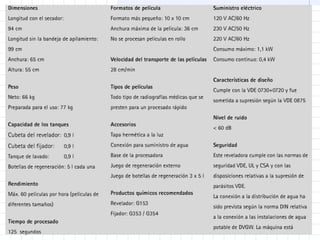

70. Reveladoras
