1. Tema Estructuras
1º E.S.O
M. J . Beltrán

2. 1. Qué es una estructura
 Es el conjunto de elementos
destinados a soportar los efectos
de las fuerzas (cargas) que actúan
sobre él. La estructura impide que
el cuerpo se rompa o se deforme
en exceso
 Hay dos tipos de estructuras:
artificiales y naturales
 Ejemplos de artificiales: carcasa del
móvil, carrocería del coche,
andamios…
 Ejemplos de naturales: estrella de
mar, concha del caracol,
esqueleto..
 A la derecha vemos la fuerza del
viento actuando sobre un árbol
(estructura natural) Este se dobla
ligeramente pero no se rompe

3. 2. Qué es una fuerza
 Una fuerza es todo aquello
capaz de deformar un
cuerpo o de alterar su
estado de movimiento o de
reposo
A la derecha vemos
deformación de la plastilina
y un niño empujando a otro
(con fuerza). En el primer
caso la plastilina se deforma
y en el segundo caso, el
niño empujado cambia su
estado de reposo

4. 3. Cargas
 Las cargas son
fuerzas que actúan
sobre una estructura
 A la derecha vemos
una estructura
natural (esqueleto)
soportando el efecto
de una carga (la
mochila)

5. 4. Esfuerzos: consecuencia de
las fuerzas
 Los esfuerzos son las
tensiones internas que
experimentan todos los
cuerpos sometido a fuerzas
 Existe 5 tipos:
 Tracción
 Compresión
 Torsión
 Cortadura o cizalladura
 Flexión

6. 4. Esfuerzos
 Tracción (estirar)
 Compresión (apretar)
 Torsión (retorcer)
 Cizalladura o cortante (cortar)
 Flexión (doblar)
Cuando estás estirando un chicle lo estás traccionando
Cuando estás retorciendo una toalla la estás torsionando
Cuando estás apoyado en un bastón, el bastón está apretando o
comprimiendo el suelo donde hace contacto
Cuando estás cortando con las tijeras, estás cizallando el papel
Cuando pones libros sobre una leja, ésta se puede llegar a doblar
(flexionar) o combar ligeramente

7. 4. Esfuerzos
 A la derecha un
ejemplo representativo
de flexión…una leja
combada
 Las cargas (fuerza de
los libros) que actúan
sobre la estructura
artificial (leja) provocan
una tensión interna de
flexión

8. 4. Esfuerzos
 Es muy importante
que observes que en
todos los esfuerzos
SIEMPRE hay un
par de fuerzas del
mismo valor
 Observar bien flexión

9. 5. Características de las
estructuras
 ¿Cómo deben ser las estructuras para soportar
bien las cargas?
 Deben tener 3 características
1. Estable: Para que no vuelque el centro de gravedad (ombligo en el
caso de esqueleto)
debe estar centrado en la base
Podemos añadir estabilidad añadiendo masa a la base (pirámides)
2. Resistentes: Depende del material de construcción y la forma de la
estructura
3. Rígidas: Las estructuras deben estar trianguladas

10. 5. Características de las
estructuras
 1 Es estable si no vuelca. Es estable si el c.d.g (centro de
gravedad) cae en la base de la estructura

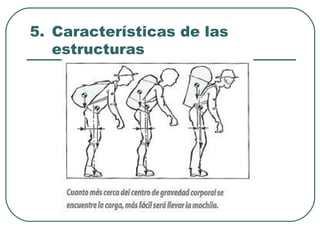

11. 5. Características de las
estructuras

12. 5. Características de las
estructuras
2. Es resistente
dependiendo de la forma
y del material con que
está hecha la estructura
3. Es rígida si está
triangulada o lleva
escuadra. Lo contrario de
rígido es articulado.
4. A la derecha rígidas son:
2,5
5. Articuladas:1,3,4

13. 5. Características de las
estructuras
 Una estructura articulada se puede
volver rígida triangulándola
