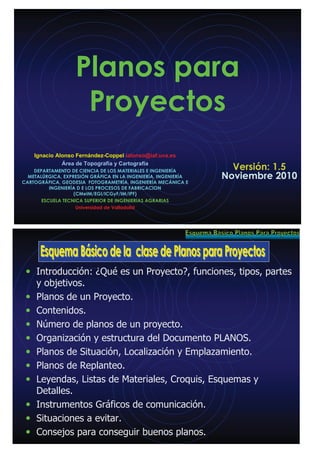

- 1. Planos para Proyectos Ignacio AlonsoFernández-Coppel ialonso@iaf.uva.es Área de Topografía y Cartografía DEPARTAMENTO DE CIENCIA DE LOS MATERIALES E INGENIERÍA METALÚRGICA, EXPRESIÓN GRÁFICA EN LA INGENIERÍA, INGENIERÍA CARTOGRÁFICA, GEODESIA FOTOGRAMETRÍA, INGENIERÍA MECÁNICA E INGENIERÍA D E LOS PROCESOS DE FABRICACION (CMeIM/EGI/ICGyF/IM/IPF) ESCUELA TECNICA SUPERIOR DE INGENIERIAS AGRARIAS Universidad de Valladolid Versión: 1.5 Noviembre 2010 • Introducción: ¿Qué es un Proyecto?, funciones, tipos, partes y objetivos. • Planos de un Proyecto. • Contenidos. • Número de planos de un proyecto. • Organización y estructura del Documento PLANOS. • Planos de Situación, Localización y Emplazamiento. • Planos de Replanteo. • Leyendas, Listas de Materiales, Croquis, Esquemas y Detalles. • Instrumentos Gráficos de comunicación. • Situaciones a evitar. • Consejos para conseguir buenos planos.

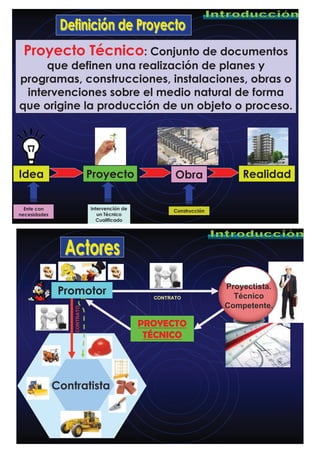

- 2. Proyecto Técnico: Conjuntode documentos que definen una realización de planes y programas, construcciones, instalaciones, obras o intervenciones sobre el medio natural de forma que origine la producción de un objeto o proceso. ProyectoIdea Realidad Intervención de un Técnico Cualificado Ente con necesidades Obra Construcción CONTRATO PROYECTO TÉCNICO CONTRATO Contratista Promotor Proyectista. Técnico Competente.

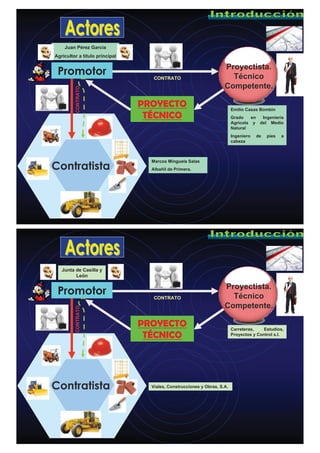

- 3. CONTRATO PROYECTO TÉCNICO CONTRATO Contratista Promotor Proyectista. Técnico Competente. Juan PérezGarcía Agricultor a título principal Emilio Casas Bombin Grado en Ingeniería Agrícola y del Medio Natural Ingeniero de pies a cabeza Marcos Minguela Salas Albañil de Primera. CONTRATO PROYECTO TÉCNICO CONTRATO Contratista Promotor Proyectista. Técnico Competente. Junta de Casilla y León Carreteras, Estudios, Proyectos y Control s.l. Viales, Construcciones y Obras, S.A.

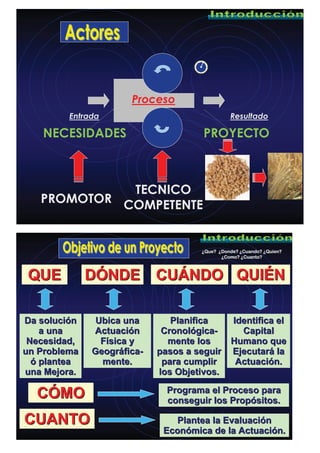

- 4. Entrada Resultado Proceso NECESIDADES TECNICO COMPETENTE PROYECTO PROMOTOR QUEQUE DDÓÓNDENDECUCUÁÁNDONDO QUIQUIÉÉNN Da soluciDa solucióónn a unaa una Necesidad,Necesidad, un Problemaun Problema óó planteaplantea una Mejora.una Mejora. Ubica unaUbica una ActuaciActuacióónn FFíísica ysica y GeogrGeográáficafica-- mente.mente. PlanificaPlanifica CronolCronolóógicagica-- mente losmente los pasos a seguirpasos a seguir para cumplirpara cumplir los Objetivos.los Objetivos. Identifica elIdentifica el CapitalCapital Humano queHumano que EjecutarEjecutaráá lala ActuaciActuacióón.n. CCÓÓMOMO Programa el Proceso paraPrograma el Proceso para conseguir los Propconseguir los Propóósitos.sitos. CUANTOCUANTO Plantea la EvaluaciPlantea la Evaluacióónn EconEconóómica de la Actuacimica de la Actuacióón.n. ¿Que? ¿Donde? ¿Cuando? ¿Quien? ¿Como? ¿Cuanto?

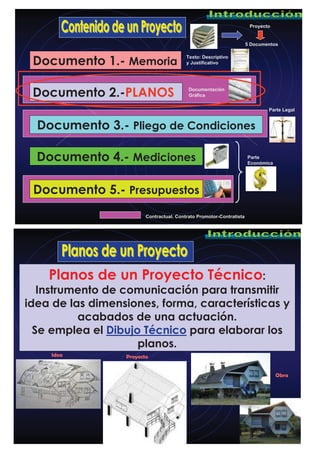

- 5. Documento 1.- Memoria Documento2.-PLANOS Documento 3.- Pliego de Condiciones Documento 4.- Mediciones Documento 5.- Presupuestos Texto: Descriptivo y Justificativo Documentación Gráfica Parte Legal Parte Económica Proyecto 5 Documentos Contractual. Contrato Promotor-Contratista Planos de un Proyecto Técnico: Instrumento de comunicación para transmitir idea de las dimensiones, forma, características y acabados de una actuación. Se emplea el Dibujo Técnico para elaborar los planos. Idea Proyecto Obra

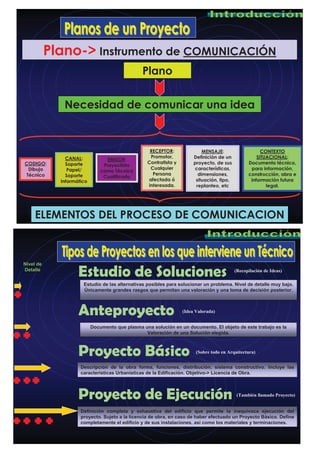

- 6. Plano-> Instrumento deCOMUNICACIÓN Necesidad de comunicar una idea Plano CODIGO: Dibujo Técnico CANAL: Soporte Papel/ Soporte Informático EMISOR: Proyectista como Técnico Cualificado MENSAJE: Definición de un proyecto, de sus características, dimensiones, situación, tipo, replanteo, etc RECEPTOR: Promotor, Contratista y Cualquier Persona afectada ó interesada. CONTEXTO SITUACIONAL: Documento técnico, para información, construcción, obra e información futura legal. ELEMENTOS DEL PROCESO DE COMUNICACION Estudio de las alternativas posibles para solucionar un problema. Nivel de detalle muy bajo. Únicamente grandes rasgos que permitan una valoración y una toma de decisión posterior. (Recopilación de Ideas) (También llamado Proyecto) (Sobre todo en Arquitectura) Nivel de Detalle Estudio de Soluciones Anteproyecto Proyecto de Ejecución Proyecto Básico Documento que plasma una solución en un documento. El objeto de este trabajo es la Valoración de una Solución elegida. Descripción de la obra forma, funciones, distribución, sistema constructivo. Incluye las características Urbanísticas de la Edificación. Objetivo-> Licencia de Obra. Definición completa y exhaustiva del edificio que permite la inequívoca ejecución del proyecto. Sujeto a la licencia de obra, en caso de haber efectuado un Proyecto Básico. Define completamente el edificio y de sus instalaciones, así como los materiales y terminaciones. (Idea Valorada)

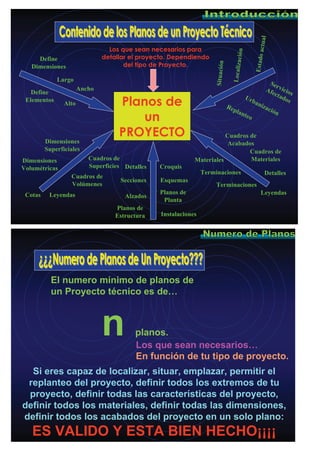

- 7. Define Dimensiones Ancho Largo Alto Define Elementos Dimensiones Superficiales Leyendas Alzados Cuadros de SuperficiesDetalles MaterialesDimensiones Volumétricas Terminaciones Situación Terminaciones Secciones Replanteo Urbanización Servicios Afectados Detalles Localización Estadoactual Cotas Planos de un PROYECTO Cuadros de Volúmenes Cuadros de Acabados Cuadros de Materiales LeyendasPlanos de Planta Croquis Esquemas Instalaciones Los que sean necesarios para detallar el proyecto. Dependiendo del tipo de Proyecto. Planos de Estructura El numero mínimo de planos de un Proyecto técnico es de… n planos. Los que sean necesarios… Si eres capaz de localizar, situar, emplazar, permitir el replanteo del proyecto, definir todos los extremos de tu proyecto, definir todas las características del proyecto, definir todos los materiales, definir todas las dimensiones, definir todos los acabados del proyecto en un solo plano: ES VALIDO Y ESTA BIEN HECHO¡¡¡¡ En función de tu tipo de proyecto.

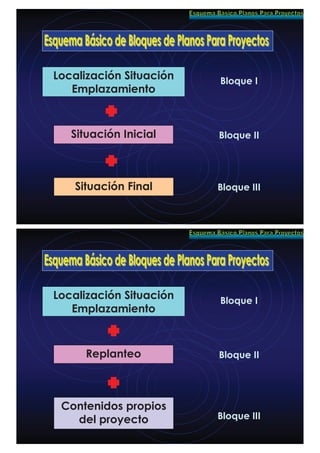

- 8. Localización Situación Emplazamiento Situación Inicial SituaciónFinal Bloque I Bloque II Bloque III Localización Situación Emplazamiento Replanteo Contenidos propios del proyecto Bloque I Bloque II Bloque III

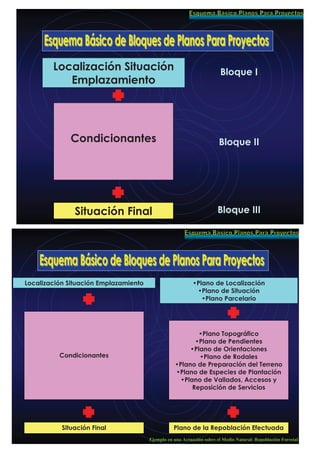

- 9. Localización Situación Emplazamiento Condicionantes Bloque I BloqueII Bloque IIISituación Final Localización Situación Emplazamiento Condicionantes Situación Final •Plano de Localización •Plano de Situación •Plano Parcelario •Plano Topográfico •Plano de Pendientes •Plano de Orientaciones •Plano de Rodales •Plano de Preparación del Terreno •Plano de Especies de Plantación •Plano de Vallados, Accesos y Reposición de Servicios Plano de la Repoblación Efectuada Ejemplo en una Actuación sobre el Medio Natural: Repoblación Forestal

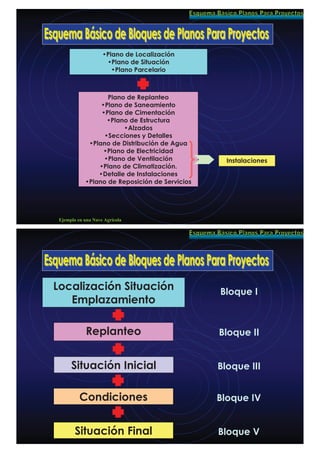

- 10. Instalaciones •Plano de Localización •Planode Situación •Plano Parcelario Plano de Replanteo •Plano de Saneamiento •Plano de Cimentación •Plano de Estructura •Alzados •Secciones y Detalles •Plano de Distribución de Agua •Plano de Electricidad •Plano de Ventilación •Plano de Climatización. •Detalle de Instalaciones •Plano de Reposición de Servicios Ejemplo en una Nave Agrícola Localización Situación Emplazamiento Replanteo Situación Inicial Bloque I Bloque II Bloque III Condiciones Bloque IV Situación Final Bloque V

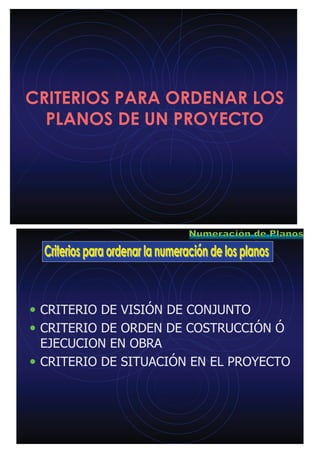

- 11. CRITERIOS PARA ORDENARLOS PLANOS DE UN PROYECTO • CRITERIO DE VISIÓN DE CONJUNTO • CRITERIO DE ORDEN DE COSTRUCCIÓN Ó EJECUCION EN OBRA • CRITERIO DE SITUACIÓN EN EL PROYECTO

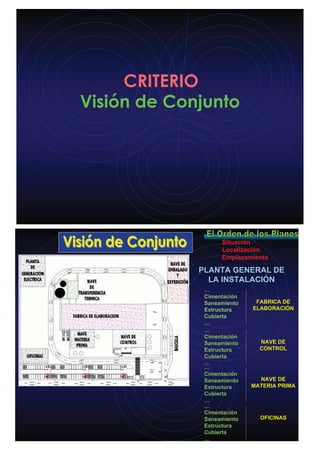

- 12. Visión de Conjunto CRITERIO Situación Localización Emplazamiento … Cimentación Saneamiento Estructura Cubierta … PLANTAGENERAL DE LA INSTALACIÓN FABRICA DE ELABORACIÓN … Cimentación Saneamiento Estructura Cubierta … NAVE DE CONTROL … Cimentación Saneamiento Estructura Cubierta … NAVE DE MATERIA PRIMA … Cimentación Saneamiento Estructura Cubierta … OFICINAS

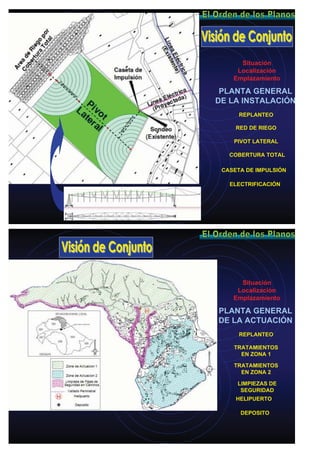

- 13. Situación Localización Emplazamiento PLANTA GENERAL DE LAINSTALACIÓN RED DE RIEGO PIVOT LATERAL COBERTURA TOTAL CASETA DE IMPULSIÓN ELECTRIFICACIÓN REPLANTEO Situación Localización Emplazamiento PLANTA GENERAL DE LA ACTUACIÓN TRATAMIENTOS EN ZONA 1 TRATAMIENTOS EN ZONA 2 LIMPIEZAS DE SEGURIDAD HELIPUERTO DEPOSITO REPLANTEO

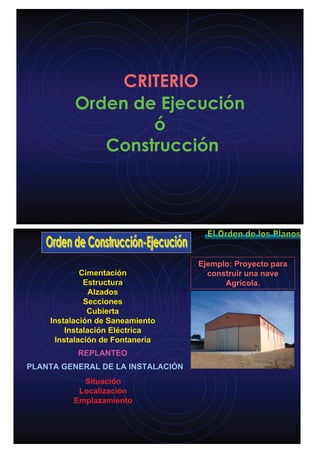

- 14. Orden de Ejecución ó Construcción CRITERIO Ejemplo:Proyecto para construir una nave Agrícola. Situación Localización Emplazamiento PLANTA GENERAL DE LA INSTALACIÓN REPLANTEO Cimentación Estructura Alzados Secciones Cubierta Instalación de Saneamiento Instalación Eléctrica Instalación de Fontanería

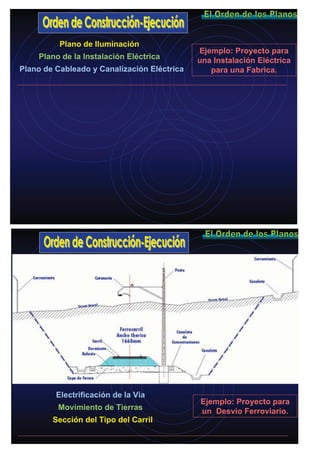

- 15. Ejemplo: Proyecto para unaInstalación Eléctrica para una Fabrica. Plano de Iluminación Plano de Cableado y Canalización Eléctrica Plano de la Instalación Eléctrica Ejemplo: Proyecto para un Desvío Ferroviario. Electrificación de la Vía Sección del Tipo del Carril Movimiento de Tierras

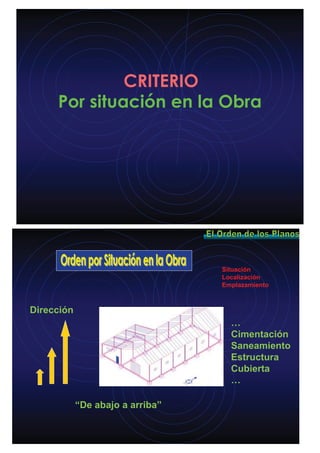

- 16. Por situación enla Obra CRITERIO Situación Localización Emplazamiento … Cimentación Saneamiento Estructura Cubierta … Dirección “De abajo a arriba”

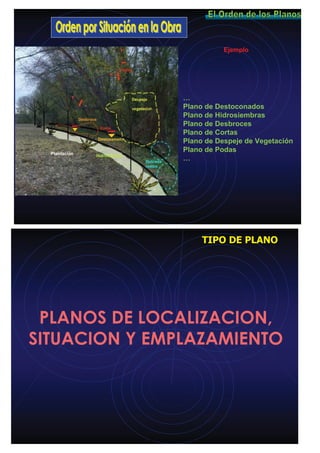

- 17. Ejemplo … Plano de Destoconados Planode Hidrosiembras Plano de Desbroces Plano de Cortas Plano de Despeje de Vegetación Plano de Podas … PLANOS DE LOCALIZACION, SITUACION Y EMPLAZAMIENTO TIPO DE PLANO

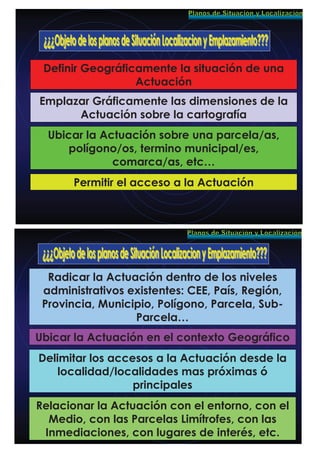

- 18. Definir Geográficamente lasituación de una Actuación Emplazar Gráficamente las dimensiones de la Actuación sobre la cartografía Ubicar la Actuación sobre una parcela/as, polígono/os, termino municipal/es, comarca/as, etc… Permitir el acceso a la Actuación Radicar la Actuación dentro de los niveles administrativos existentes: CEE, País, Región, Provincia, Municipio, Polígono, Parcela, Sub- Parcela… Ubicar la Actuación en el contexto Geográfico Delimitar los accesos a la Actuación desde la localidad/localidades mas próximas ó principales Relacionar la Actuación con el entorno, con el Medio, con las Parcelas Limítrofes, con las Inmediaciones, con lugares de interés, etc.

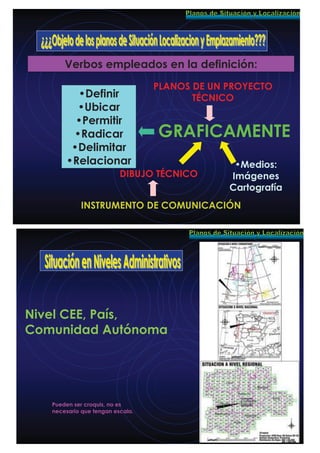

- 19. Verbos empleados enla definición: •Definir •Ubicar •Permitir •Radicar •Delimitar •Relacionar GRAFICAMENTE DIBUJO TÉCNICO INSTRUMENTO DE COMUNICACIÓN •Medios: Imágenes Cartografía PLANOS DE UN PROYECTO TÉCNICO Nivel CEE, País, Comunidad Autónoma Pueden ser croquis, no es necesario que tengan escala.

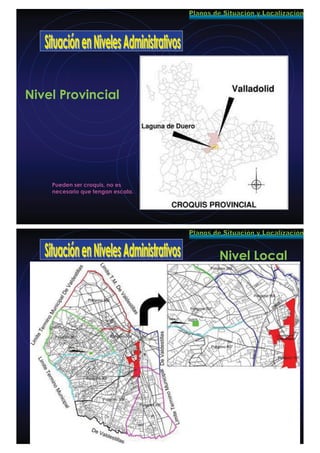

- 20. Nivel Provincial Pueden sercroquis, no es necesario que tengan escala. Nivel Local

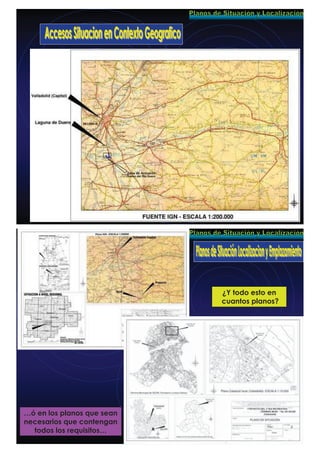

- 21. ¿Y todo estoen cuantos planos? …ó en los planos que sean necesarios que contengan todos los requisitos…

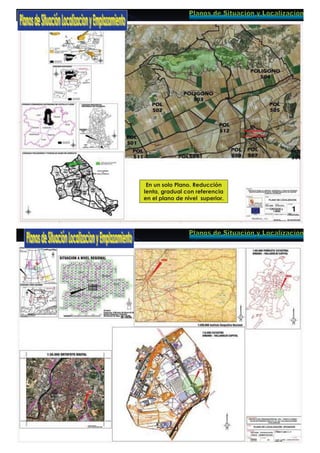

- 22. En un soloPlano. Reducción lenta, gradual con referencia en el plano de nivel superior.

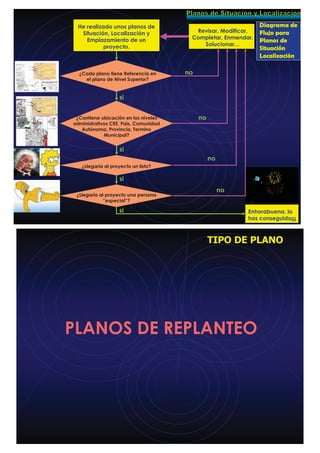

- 23. Diagrama de Flujo para Planosde Situación Localización He realizado unos planos de Situación, Localización y Emplazamiento de un proyecto. ¿Cada plano tiene Referencia en el plano de Nivel Superior? si no Revisar, Modificar, Completar, Enmendar, Solucionar… si no ¿Llegaría al proyecto un listo? si no si no Enhorabuena, lo has conseguido¡¡¡ ¿Llegaría al proyecto una persona “especial”? ¿Contiene ubicación en los niveles administrativos CEE, País, Comunidad Autónoma, Provincia, Termino Municipal? PLANOS DE REPLANTEO TIPO DE PLANO

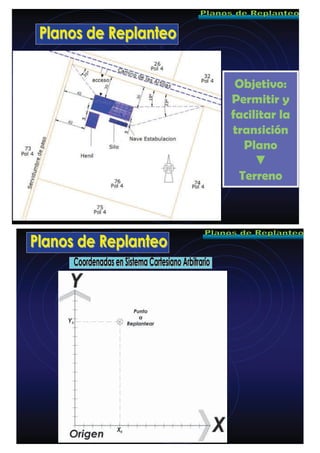

- 24.

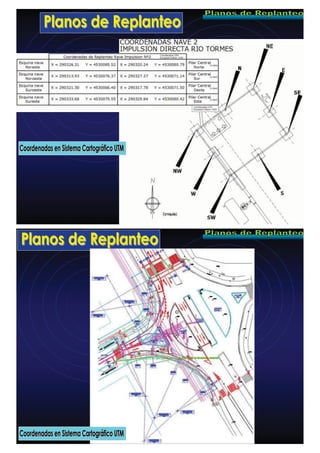

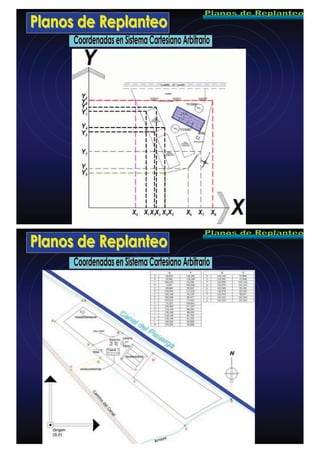

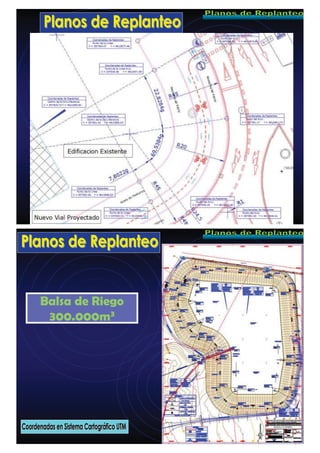

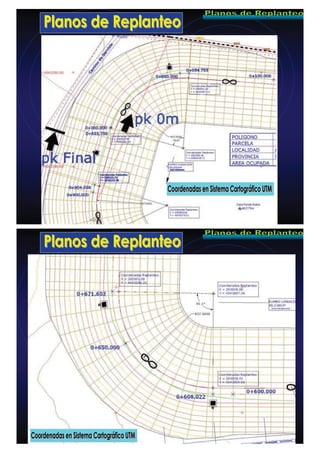

- 27.

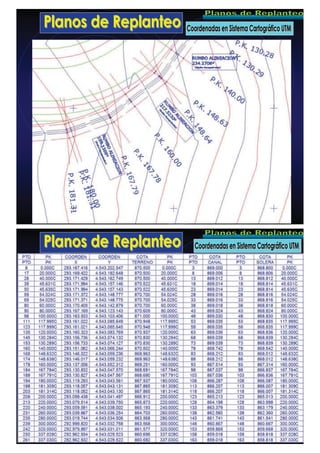

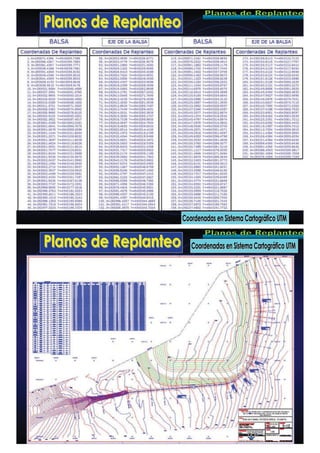

- 31. NUMERACIÓN DE PLANOS CRITERIO Numeraciónde Planos de Un Proyecto •Ordinal •Decimal •Alfanumérico – Numérico •Otro tipo de Numeración •Combinaciones

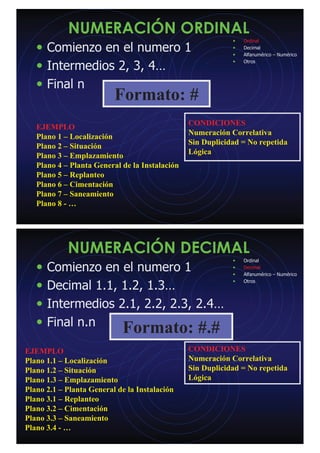

- 32. NUMERACIÓN ORDINAL • Comienzoen el numero 1 • Intermedios 2, 3, 4… • Final n Formato: # EJEMPLO Plano 1 – Localización Plano 2 – Situación Plano 3 – Emplazamiento Plano 4 – Planta General de la Instalación Plano 5 – Replanteo Plano 6 – Cimentación Plano 7 – Saneamiento Plano 8 - … CONDICIONES Numeración Correlativa Sin Duplicidad = No repetida Lógica • Ordinal • Decimal • Alfanumérico – Numérico • Otros NUMERACIÓN DECIMAL • Comienzo en el numero 1 • Decimal 1.1, 1.2, 1.3… • Intermedios 2.1, 2.2, 2.3, 2.4… • Final n.n Formato: #.# EJEMPLO Plano 1.1 – Localización Plano 1.2 – Situación Plano 1.3 – Emplazamiento Plano 2.1 – Planta General de la Instalación Plano 3.1 – Replanteo Plano 3.2 – Cimentación Plano 3.3 – Saneamiento Plano 3.4 - … CONDICIONES Numeración Correlativa Sin Duplicidad = No repetida Lógica • Ordinal • Decimal • Alfanumérico – Numérico • Otros

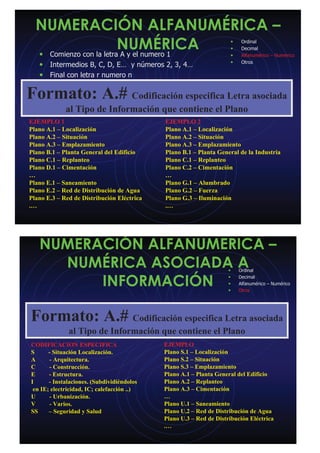

- 33. NUMERACIÓN ALFANUMÉRICA – NUMÉRICA•Comienzo con la letra A y el numero 1 • Intermedios B, C, D, E… y números 2, 3, 4… • Final con letra r numero n Formato: A.# Codificación especifica Letra asociada al Tipo de Información que contiene el Plano EJEMPLO 1 Plano A.1 – Localización Plano A.2 – Situación Plano A.3 – Emplazamiento Plano B.1 – Planta General del Edificio Plano C.1 – Replanteo Plano D.1 – Cimentación … Plano E.1 – Saneamiento Plano E.2 – Red de Distribución de Agua Plano E.3 – Red de Distribución Eléctrica .… EJEMPLO 2 Plano A.1 – Localización Plano A.2 – Situación Plano A.3 – Emplazamiento Plano B.1 – Planta General de la Industria Plano C.1 – Replanteo Plano C.2 – Cimentación … Plano G.1 – Alumbrado Plano G.2 – Fuerza Plano G.3 – Iluminación .… • Ordinal • Decimal • Alfanumérico – Numérico • Otros NUMERACIÓN ALFANUMERICA – NUMÉRICA ASOCIADA A INFORMACIÓN • Letra asociada a la tipo de Cartografía. Numeración correlativa Formato: A.# Codificación especifica Letra asociada al Tipo de Información que contiene el Plano CODIFICACION ESPECIFICA S - Situación Localización. A - Arquitectura. C - Construcción. E - Estructura. I - Instalaciones. (Subdividiéndolos en IE; electricidad, IC; calefacción ..) U - Urbanización. V - Varios. SS – Seguridad y Salud EJEMPLO Plano S.1 – Localización Plano S.2 – Situación Plano S.3 – Emplazamiento Plano A.1 – Planta General del Edificio Plano A.2 – Replanteo Plano A.3 – Cimentación … Plano U.1 – Saneamiento Plano U.2 – Red de Distribución de Agua Plano U.3 – Red de Distribución Eléctrica .… • Ordinal • Decimal • Alfanumérico – Numérico • Otros

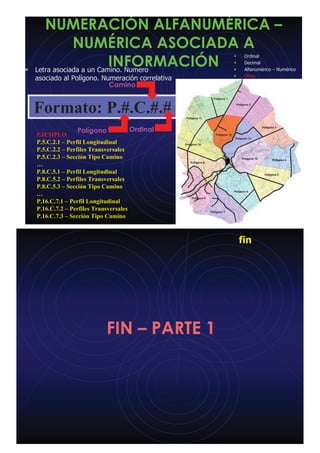

- 34. NUMERACIÓN ALFANUMÉRICA – NUMÉRICAASOCIADA A INFORMACIÓN• Letra asociada a un Camino. Numero asociado al Polígono. Numeración correlativa EJEMPLO P.5.C.2.1 – Perfil Longitudinal P.5.C.2.2 – Perfiles Transversales P.5.C.2.3 – Sección Tipo Camino … P.8.C.5.1 – Perfil Longitudinal P.8.C.5.2 – Perfiles Transversales P.8.C.5.3 – Sección Tipo Camino … P.16.C.7.1 – Perfil Longitudinal P.16.C.7.2 – Perfiles Transversales P.16.C.7.3 – Sección Tipo Camino • Ordinal • Decimal • Alfanumérico – Numérico • Otros Formato: P.#.C.#.# Polígono Camino Ordinal FIN – PARTE 1 fin
- 35.

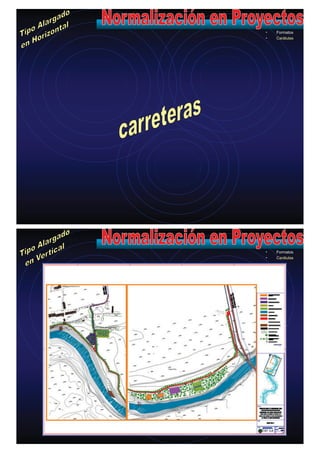

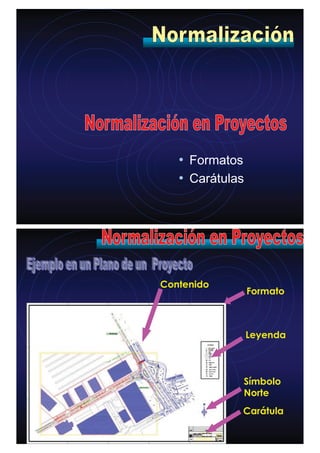

- 36. • Formatos • Carátulas •Formatos • Carátulas

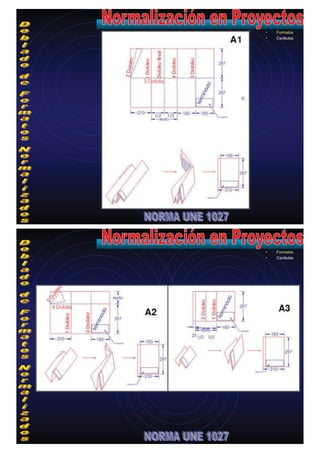

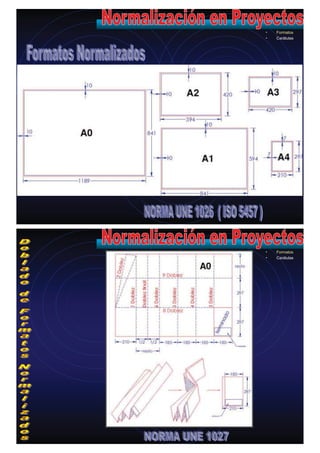

- 37. • Formatos • Carátulas •Formatos • Carátulas
- 38. • Formatos • Carátulas Longitud•180mm • Formatos • Carátulas Longitud •180mm

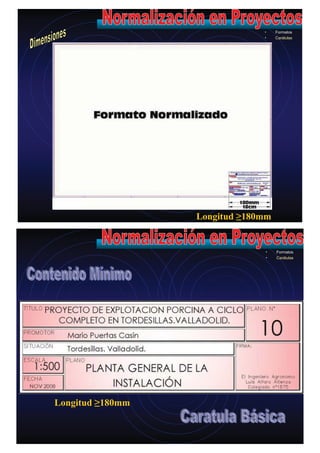

- 39. • Formatos • Carátulas Longitud•180mm • Formatos • Carátulas Longitud •180mm

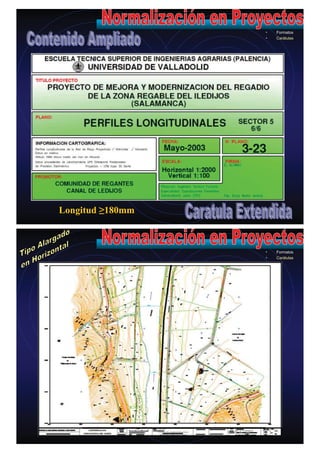

- 40. • Formatos • Carátulas Longitud•180mm • Formatos • Carátulas

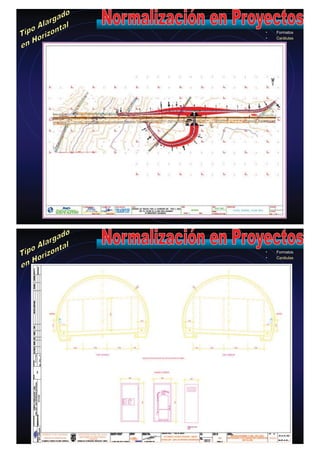

- 41. • Formatos • Carátulas •Formatos • Carátulas
- 42. • Formatos • Carátulas •Formatos • Carátulas
- 43. • Formatos • Carátulas •Formatos • Carátulas

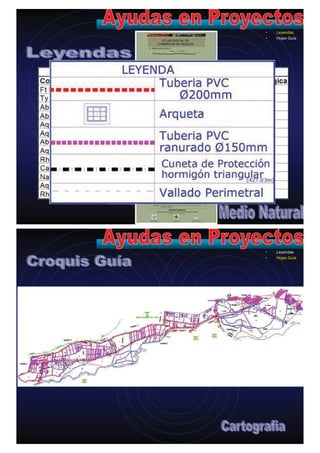

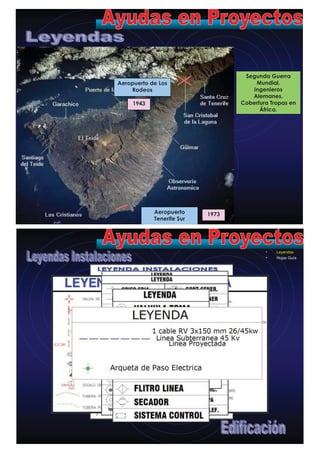

- 44. • Leyendas • HojasGuía Segunda Guerra Mundial. Ingenieros Alemanes. Cobertura Tropas en África. Aeropuerto de Los Rodeos Aeropuerto Tenerife Sur 1973 1943 • Leyendas • Hojas Guía
- 45. • Leyendas • HojasGuía • Leyendas • Hojas Guía

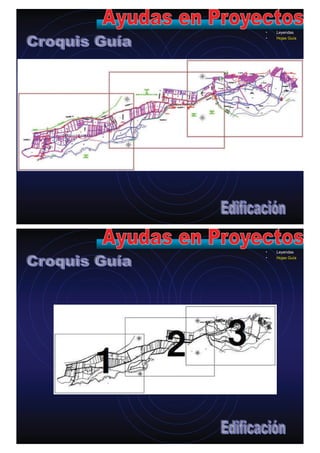

- 46. • Leyendas • HojasGuía • Leyendas • Hojas Guía

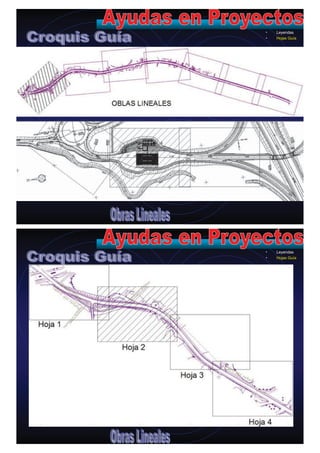

- 47. • Leyendas • HojasGuía • Leyendas • Hojas Guía Longitud •12000m

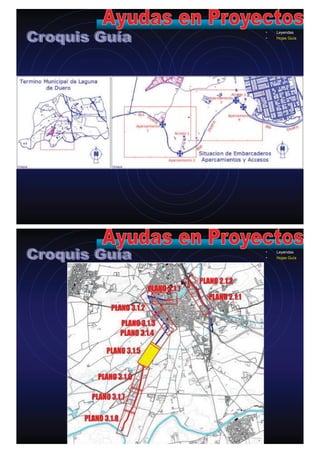

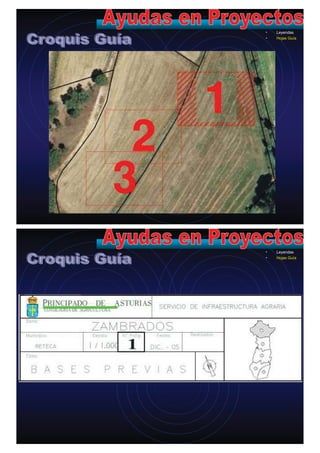

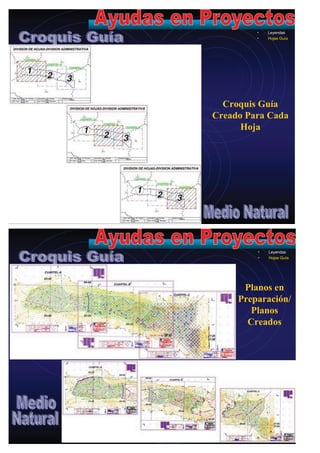

- 48. • Leyendas • HojasGuía Croquis Guía Creado Para Cada Hoja • Leyendas • Hojas Guía Planos en Preparación/ Planos Creados
- 49. • Leyendas • HojasGuía • Leyendas • Hojas Guía
- 50. • Leyendas • HojasGuía • Leyendas • Hojas Guía
- 51. • Leyendas • HojasGuía • Leyendas • Hojas Guía

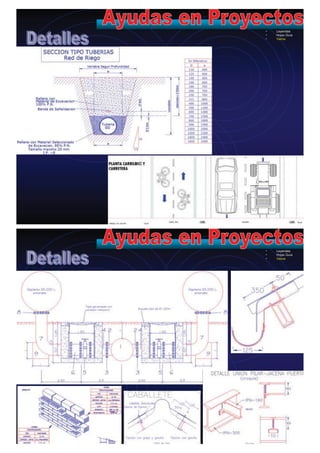

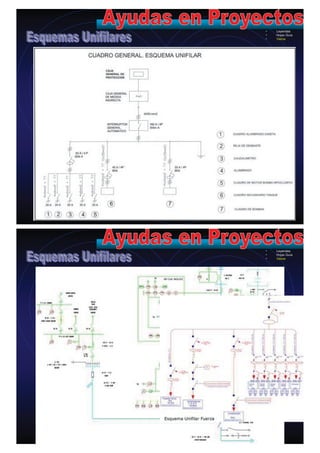

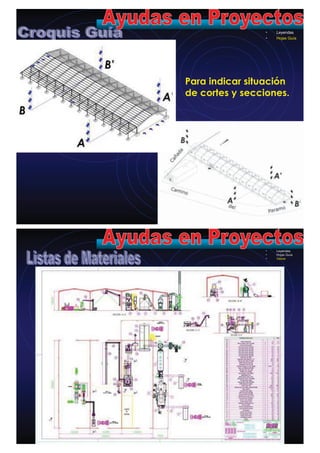

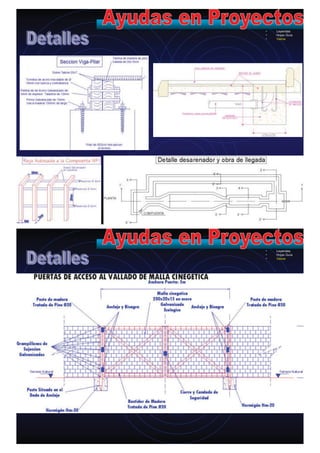

- 52. • Leyendas • HojasGuía Para indicar situación de cortes y secciones. • Leyendas • Hojas Guía • Varios

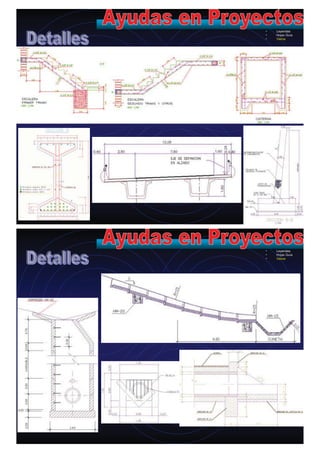

- 53. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios
- 54. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios

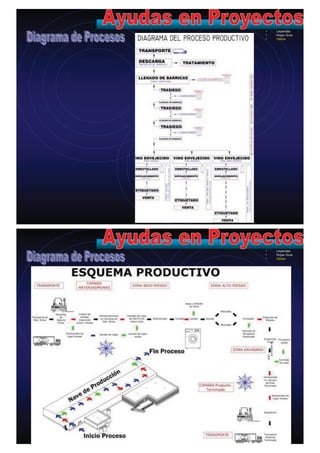

- 55. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios

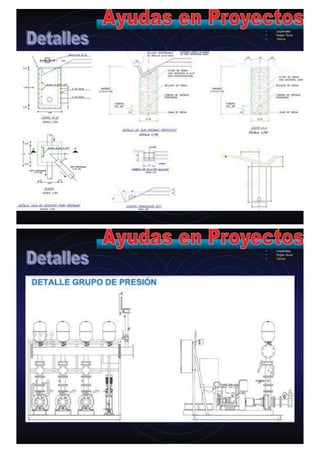

- 56. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios

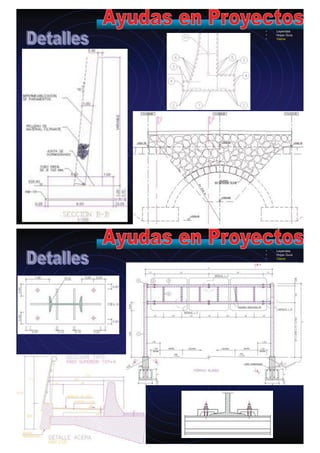

- 57. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios
- 58. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios

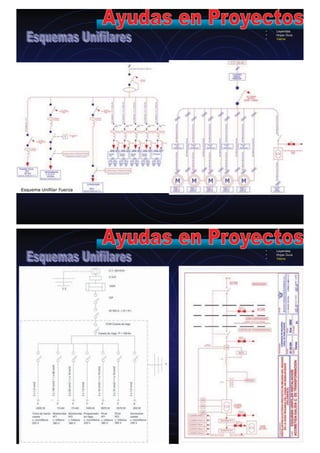

- 59. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios
- 60. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios

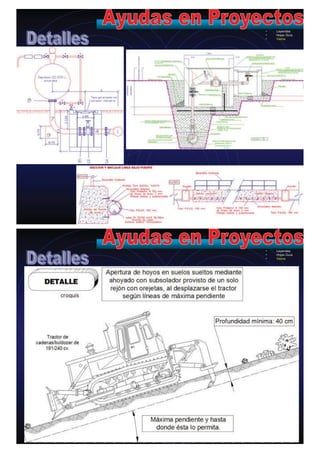

- 61. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios

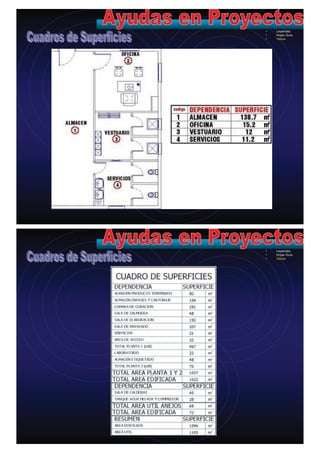

- 62. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios
- 63. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios
- 64. • Leyendas • HojasGuía • Varios • Leyendas • Hojas Guía • Varios

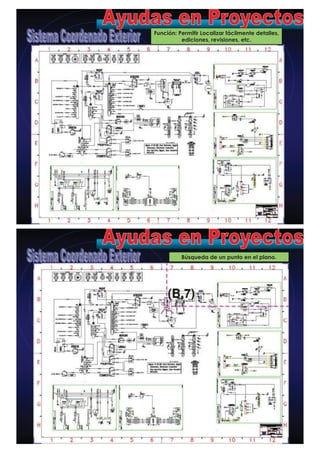

- 65. • Leyendas • HojasGuía • Varios Función: Permitir Localizar fácilmente detalles, ediciones, revisiones, etc. • Leyendas • Hojas Guía • Varios Búsqueda de un punto en el plano.

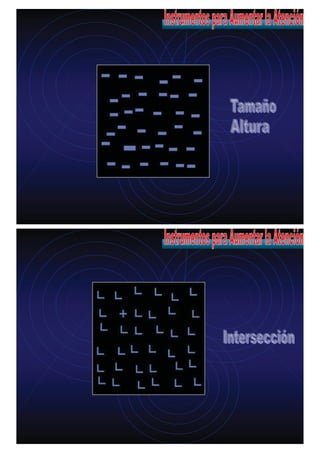

- 66. Diagrama de Flujo para elaboración de Planos deun Proyecto Técnico He realizado unos planos de un Proyecto Técnico. si no Revisar, Modificar, Completar, Enmendar, Solucionar… si no si no no Enhorabuena, lo has conseguido¡¡¡ Has Logrado realizar los planos de un proyecto correctamente ¿Detalladas todas las características de la Actuación? ¿Contiene Materiales, terminaciones, colores, acabados, tipos, etc ¿Se puede replantear sobre el terreno? si ¿Se entiende el proyecto únicamente con los planos? ¿Las distancias, medidas, dimensiones son coincidentes en todos los planos? si ¿Se puede ejecutar el proyecto? no no Dedícate a la Petanca… si Instrumentos Gráficos para Aumentar la Atención en los Planos

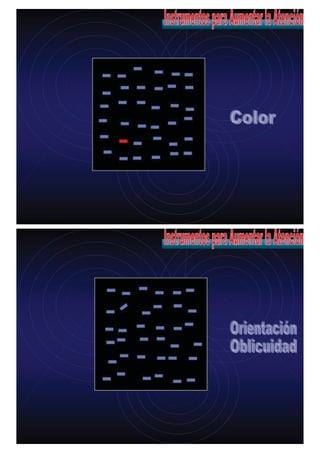

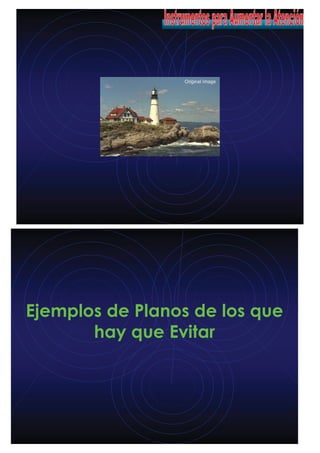

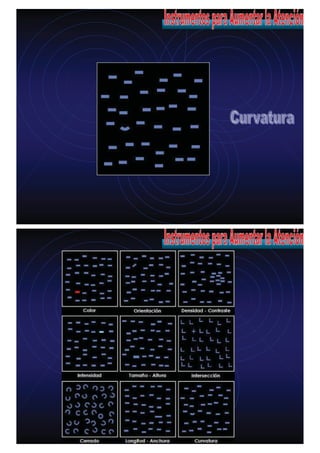

- 72. Ejemplos de Planosde los que hay que Evitar

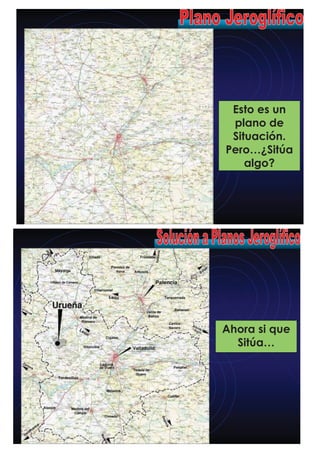

- 73. Esto es un planode Situación. Pero…¿Sitúa algo? Ahora si que Sitúa…

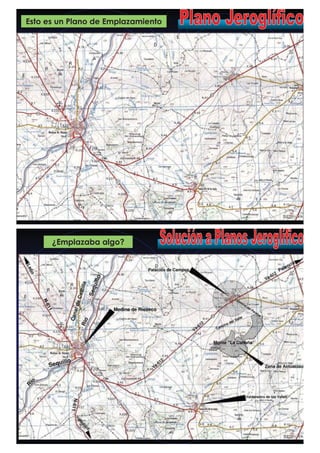

- 74. Esto es unPlano de Emplazamiento ¿Emplazaba algo?

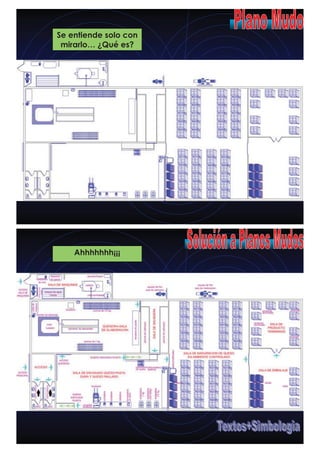

- 75. Se entiende solocon mirarlo… ¿Qué es? Ahhhhhhh¡¡¡

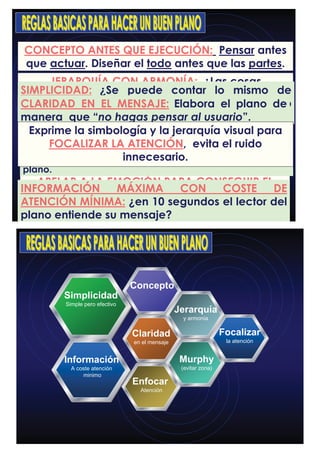

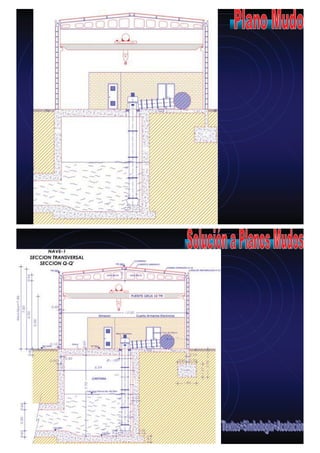

- 77. CONCEPTO ANTES QUEEJECUCIÓN: Pensar antes que actuar. Diseñar el todo antes que las partes. JERARQUÍA CON ARMONÍA: ¿Las cosas importantes parecen importantes?. Equilibrio. APELAR A LA EMOCIÓN PARA CONSEGUIR EL ENTENDIMIENTO: ¡Enfocar la atención es el objetivo del diseño de plano! SIMPLICIDAD: ¿Se puede contar lo mismo de manera más simple?->Cámbialo. Economía. Lo bue, si bre, dos ve bue. CLARIDAD EN EL MENSAJE: Elabora el plano de manera que “no hagas pensar al usuario”. INFORMACIÓN MÁXIMA CON COSTE DE ATENCIÓN MÍNIMA: ¿en 10 segundos el lector del plano entiende su mensaje? ZONA MURPHY: Evita esta zona y facilita el empleo del plano. Exprime la simbología y la jerarquía visual para FOCALIZAR LA ATENCIÓN, evita el ruido innecesario. Concepto Simplicidad Simple pero efectivo Claridad en el mensaje Jerarquía y armonía Murphy (evitar zona) Focalizar la atención Enfocar Atención Información A coste atención minimo

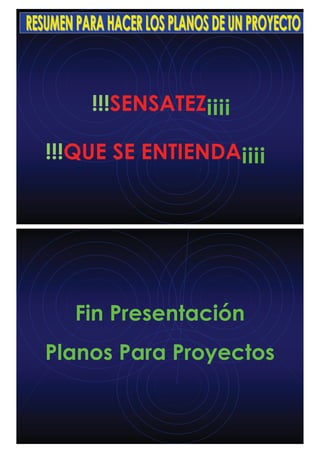

- 78. !!!QUE SE ENTIENDA¡¡¡¡ !!!SENSATEZ¡¡¡¡ FinPresentación Planos Para Proyectos
