1. El documento describe las teorías más relevantes sobre la estructura y dinámica interna de la Tierra, incluyendo la teoría de la deriva continental de Alfred Wegener y la teoría de la tectónica de placas. 2. Wegener propuso que los continentes se desplazan sobre el fondo oceánico, basándose en evidencias morfológicas, geológicas, paleoclimáticas y paleontológicas. 3. La teoría de la tectónica de placas sustituyó a la deriv

2. 1. ESTRUCTURA Y COMPOSICIÓN DE LA TIERRA
2. TEORÍAS MÁS RELEVANTES
Fijistas
Movilistas
- DERIVA CONTINENTAL: WEGENER
- TECTÓNICA DE PLACAS
3. TIPO DE BORDES DE LAS PLACAS:
Constructivos
Destructivos
Fallas transformantes
4. TERREMOTOS, SISMOS Y VOLCANES

3.  La Tierra es una gran
esfera de roca y metal
 Se formó hace 4.500
millones de años
 En su interior almacena
una gran cantidad de
calor, y por ello es un
planeta geológicamente
ACTIVO.

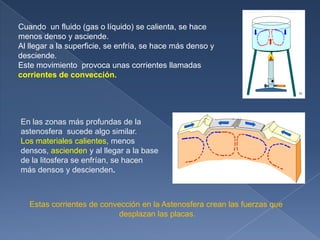

4.  Este calor activo, se transmite desde el
manto y el núcleo hasta la LITOSFERA,
mediante
CORRIENTES DE CONVECCIÓN

5.  CALOR PRIMORDIAL:
 Impacto de asteroides
 Tierra fundida. Materiales más densos (hierro) migran hacia el centro
formando el núcleo.
 DESINTEGRACIÓN DE ISÓTOPOS RADIACTIVOS
¿POR QUÉ LA TIERRA NO SE HA ENFRIADO POR COMPLETO?
 La corteza terrestre actúa como un aislante térmico
 Por la enorme masa de la Tierra

6. 1. MÉTODOS DE ESTUDIO DEL INTERIOR TERRESTRE
2. ONDAS SÍSMICAS
3. CAPAS DE LA TIERRA
1. CAPAS SEGÚN LA COMPOSICIÓN
2. CAPAS DINÁMICAS

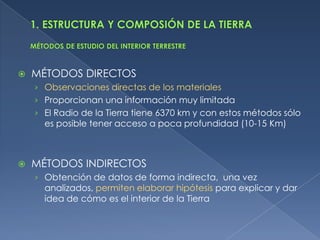

7.  MÉTODOS DIRECTOS
› Observaciones directas de los materiales
› Proporcionan una información muy limitada
› El Radio de la Tierra tiene 6370 km y con estos métodos sólo
es posible tener acceso a poca profundidad (10-15 Km)
 MÉTODOS INDIRECTOS
› Obtención de datos de forma indirecta, una vez
analizados, permiten elaborar hipótesis para explicar y dar
idea de cómo es el interior de la Tierra

8. MÉTODOS DIRECTOS: estudio de las rocas y de los materiales
 QUE AFLORAN DE LA SUPERFICIE
 LAVAS Y MAGMAS:
Formados por la fusión de las rocas de la base de la corteza o del manto.
 LEVANTAMIENTO DE CORDILLERAS CON SU POSTERIOR EROSIÓN:
Desmantela las rocas superficiales y pone al descubierto las formada a mayor profundidad.
 IMPACTO DE METEORITOS
Pueden sacar a la superficie rocas del manto
 PROCEDENTES DE POZOS Y GALERÍAS DE EXPLOTACIONES MINERAS:
 Sólo se pueden alcanzar rocas situadas, como máximo a 5 km de profundidad
 Consecuencia: sólo se estudian las capas de la CORTEZA TERRESTRE
 EXTRACCIÓN DE ROCAS PROFUNDAS MEDIANTE SONDEOS:
 Se utilizan máquinas perforadoras como las utilizadas en la extracción del petróleo
 Permite extraer materiales hasta unos 13 km
 Son métodos muy costosos

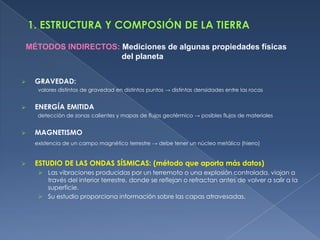

9. MÉTODOS INDIRECTOS: Mediciones de algunas propiedades físicas
del planeta
 GRAVEDAD:
valores distintos de gravedad en distintos puntos → distintas densidades entre las rocas
 ENERGÍA EMITIDA
detección de zonas calientes y mapas de flujos geotérmico → posibles flujos de materiales
 MAGNETISMO
existencia de un campo magnético terrestre → debe tener un núcleo metálico (hierro)
 ESTUDIO DE LAS ONDAS SÍSMICAS: (método que aporta más datos)
 Las vibraciones producidas por un terremoto o una explosión controlada, viajan a
través del interior terrestre, donde se reflejan o refractan antes de volver a salir a la
superficie.
 Su estudio proporciona información sobre las capas atravesadas.

10.  Un seismo o terremoto es la liberación brusca de energía en un punto del
interior de la tierra (hipocentro).
 Esta energía se propaga como un paquete de ondas en todas
direcciones desde el hipocentro.
 Estas ondas sísmicas son elásticas, dependiendo del material que se
encuentren (naturaleza), pueden rebotar (reflexión) o atravesarlo
(refracción).
REFLEXIÓN
REFRACCIÓN

11. Dv= Dirección de vibración
Dp = Dirección de propagación
P S L
CARACTERÍSTICAS PRIMARIAS O SECUNDARIAS O LARGAS O
LONGITUDINALES TRANSVERSALES SUPERFICIALES
LLEGAN A LA 1ª 2ª Son las más lentas.
SUPERFICIE Vp > Vs y Vl Sólo se propagan en
superficie
Longitudinal Transversal Rayleigh Love
VIBRACIÓN: Dv = Dp Dv transversal Dp (V. orbital) (V.Transv.)
MOVIMIENTOS QUE
PROVOCAN
Movimientos de Movimientos de vivración
compresión y de las partículas
descompresión transversales a la
dirección de la onda
TODOS No pueden atravesar
MEDIOS QUE
Aunque son más rápidas medios fluidos
ATRAVIESAN en los sólidos

12. ONDAS P
ONDAS S
ONDAS L Rayleigh ONDAS L Love

13.  Sólo son interesantes las ondas P y S, ya que son las únicas
que se propagan por el interior.
 La detección y registro de las ondas sísmicas se realiza a
través de unos aparatos denominados sismógrafos, los
cuales realizan un registro gráfico de las vibraciones del
terreno llamado sismograma.
Ver
funcionamiento
 Los sismógrafos ubicados a suficiente distancia del foco del
seísmo registrarán los diferentes tipos de ondas sísmicas
separadamente y siempre en el mismo orden:
primero las ondas P, y después las ondas S y L.

15.  EL GLOBO TERRESTRE PRESENTA UNA CONSTITUCIÓN HETEROGÉNEA
 HAY CAMBIOS BRUSCOS EN LA VELOCIDAD DE PROPAGACIÓN DE LAS
ONDAS.
MATERIALES DE DISTINTA NATURALEZA
SUPERFICIES DE DISCONTINUIDAD SÍSMICA
DIVISIÓN DEL INTERIOR DEL PLANETA EN
CAPAS O ZONAS DE DISTINTA NATURALEZA

18. CAPAS INTERNAS DE LA TIERRA

19. CORTEZA
 Capa más externa de la Tierra.
 Está separada del manto por la discontinuidad de Mohorovicic.
Tiene un grosor medio de 30 km, (grosor variable: más delgada y más densa en los océanos y más gruesa
pero menos densa en los continentes.)
La corteza continental está formada por silicatos de aluminio (granitos), fundamentalmente, abundando
también la rocas calizas.
 La corteza oceánica está formada por silicatos algo más densos como los basaltos y es menos antigua
que la corteza continental.
MANTO
Se trata de la capa intermedia.
Se extiende desde la discontinuidad de Mohorovicic (30 km) hasta la de Gutenberg (2900 km).
Está formada por el manto superior, hasta los 700 km, y el manto inferior (hasta los 2900 km).
Se compone de rocas más densas (3,5 g/cm3) que las de la corteza, formadas, fundamentalmente, por
silicatos de hierro y magnesio.
NÚCLEO
Se extiende desde la discontinuidad de Gutenberg (2900 km) al centro de la tierra (6370 km).
Compuesto por hierro con pequeñas cantidades de otros elementos químicos (níquel, carbono, etc.).
En él se distinguen: el núcleo externo, hasta los 5100 km, en estado líquido y el núcleo interno, sólido.

21.  LITOSFERA:
› Capa rígida externa de la Tierra
› Formada por la Corteza + 75 Km Manto Superior
› Más gruesa en los continentes (hasta 150 Km) LITOSFERA CONTINENTAL y más
delgada bajo los océanos, LITOSFERA OCEÁNICA
› Se encuentra fragmentada en porciones llamadas PLACAS LITOSFÉRICAS, que se
mueven.
 ASTENOSFERA:
› Capa plástica debajo de la litosfera
› Formada por parte del Manto Superior, hasta unos 300 km de profundidad
› Al ser fluida, se producen en ella las CORRIENTES DE CONVECCIÓN, responsables
del movimientos de las placas
 MESOSFERA:
› Capa con comportamiento plástico y dúctil
› Comprende parte del Manto
 ENDOSFERA:
› Se encuentra en estado fundido(núcleo externo) salvo el centro (núcleo interno)
› Núcleo

23. 1. FIJISTAS
2. MOVILISTAS
1. ALFRED WEGENER: DERIVA CONTINENTAL
 Pruebas de la deriva continental
2. TECTÓNICA DE PLACAS
 Motor de las placas

24.  FIJISTAS
› CONTRACCIONISMO
“ La Tierra estuvo en su origen en estado fundido, a partir del cual se habría
consolidado una corteza superficial rígida, la corteza. El interior, aún
incandescente, se habría enfriado lentamente al tiempo que se contraía, lo cual
explicaría la aparición de grandes “arrugas” en la corteza: las cordilleras”
 MOVILISTAS
› HIPÓTESIS DE LA DERIVA CONTINENTAL (1912)
“Los continentes estaban unidos formando uno sólo, llamado Pangea. Los
continentes serían como balsas de material más ligero que surcarían los fondos
más densos, deslizándose sobre ellos”
› TEORÍA DE LA TECTÓNICA DE PLACAS (1950-60)
“ Toda la litosfera es la que se encuentra en movimiento, desplazándose sobre el
resto del manto”

25. Alfred Wegener nació en Berlín, en 1880.
Astrónomo y meteorólogo se interesó por
las expediciones polares y en 1906
participó en la expedición danesa a
Groenlandia, donde pasó dos inviernos
realizando observaciones meteorológicas.
A su regreso fue nombrado profesor de
Meteorología en la Universidad de
Marburgo.
Los datos paleontológicos y otras pruebas
geológicas le llevaron a plantear en una
conferencia en 1912, la Hipótesis de la
Deriva Continental.
Murió en 1930 a la edad de 50 años
durante su tercera expedición en
Groenlandia.

26. “Los continentes se desplazan sobre el fondo oceánico”

31. Evolución de las masas
continentales desde el
Pérmico (235 m.a.) a la
actualidad

32. “Los continentes se desplazan sobre el fondo oceánico”
Se basó en varias pruebas

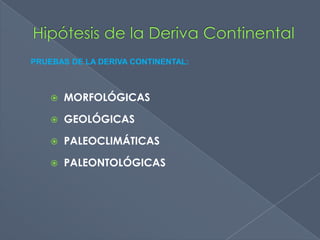

33. PRUEBAS DE LA DERIVA CONTINENTAL:
 MORFOLÓGICAS
 GEOLÓGICAS
 PALEOCLIMÁTICAS
 PALEONTOLÓGICAS

34. MORFOLÓGICAS
Coincidencia entre las
costas de continentes hoy
en día separados
Ejemplo: África y
Sudamérica

35. GEOLÓGICAS
Estructuras geológicas y tipos de rocas iguales en
continentes separados
Ejemplo: diamantes en Brasil y Sudáfrica

36. Alineación de cadenas montañosas muy separadas en la actualidad
Ejemplo:
Apalaches en Norteamérica y cadenas montañosas
de Escocia y Escandinavia

37. CLIMÁTICAS
Existencia de glaciaciones hace 250 m.a. en lugares muy distantes ahora
El avance de los hielos dejó marcas en el terreno y en las rocas que permiten
en la actualidad reconocer este hecho
Ejemplo: Sur de Gondwana
depósitos glaciares de la misma época en la Patagonia y la India

38. PALEONTOLÓGICAS
Existencia de fauna y flora fósil terrestre coincidente en lugares
ahora separados por océanos
Continentes separados tienen floras y faunas diferentes, pero fósiles
idénticos
Ejemplo: marsupiales en Australia

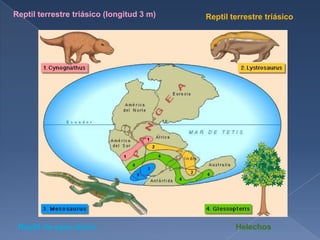

39. Reptil terrestre triásico (longitud 3 m) Reptil terrestre triásico
Réptil de agua dulce Helechos

40. La teoría de Wegener fue desechada por la mayoría de los
científicos de la época, al no poder aportar los datos necesarios
para explicar el mecanismo por el que los continentes se
mueven.
En los años '60, con los
conocimientos geofísicos
desarrollados durante el siglo
XX, se consigue explicar dicho
mecanismo y, por tanto, el
reconocimiento científico de
Alfred Wegener.

41. Esta teoría sustituyó a la deriva continental de Wegener, ya que
explicaba mejor ciertas observaciones:

42.  Existencia de cadenas montañosas
(DORSALES) en el fondo oceánico
 Fondos oceánicos más recientes (180 m.a.)
que las rocas de los continentes (3500 m.a.)
 Falta de sedimentos en los fondos oceánicos

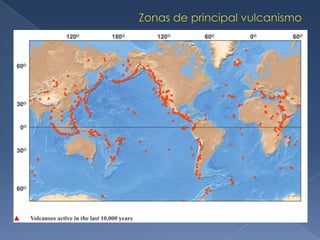

 Distribución de los seísmos y volcanes activos
en la Tierra
 Origen de las cadenas montañosas

45. Se resume así…
1. La litosfera está dividida en grandes bloques llamados PLACAS
2. Casi toda la actividad geológica interna se concentra en los límites
de estas placas (Bordes)
3. Los fondos oceánicos se generan continuamente en las dorsales,
y se destruyen en las fosas (por subducción)
4. Las placas se mueven, y arrastran los continentes interaccionando entre sí
- cuando las placas se separan: generan OCÉANOS
- cuando las placas se acercan y colisionan: generan CORDILLERAS

46. Los movimientos de las placas son los
responsables de:
› la formación de las grandes cadenas montañosas
› del vulcanismo
› de los terremotos
› y de muchos otros fenómenos geológicos
Observemos todas estas acciones:

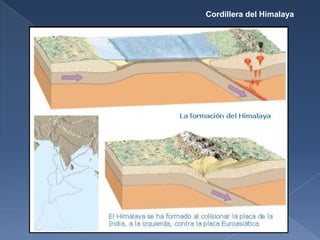

53. 1. CONSTRUCTIVOS (convergencia): RIFTS Y DORSALES
2. DESTRUCTIVOS
3. PASIVOS: FALLAS TRANSFORMANTES
Animaciones

56.  DORSAL OCEÁNICA
 RIFT CONTINENTAL

58. Formación de una dorsal

59. Borde constructivo en la Dorsal del Atlántico: las placas se separan

63.  CORDILLERA PERIOCEÁNICA (Andes)
› Placa de litosfera continental – placa de litosfera oceánica
› Corriente de convección descendente

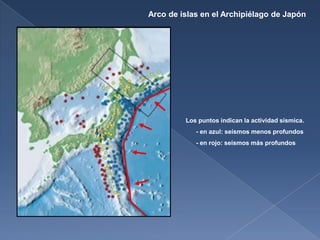

 ARCO INSULAR
› Placa de litosfera oceánica – placa mixta
› Corriente de convección descendente
 MAR INTERIOR
› Placa mixta – placa mixta
› Corriente de convección descendente
 CORDILLERA INTERCONENTAL
› Placa mixta – Placa continental

65. Cordillera de los Andes

66. Cordillera de los Andes
(borde destructivo: choque de placas en la costa oeste de América)

68. Arco de islas en el Archipiélago de Japón

69. Arco de islas en el Archipiélago de Japón
Los puntos indican la actividad sísmica.
- en azul: seísmos menos profundos
- en rojo: seísmos más profundos

72. Cordillera del Himalaya

73. Cordillera del Himalaya
Desplazamiento de la placa de la India
hacia el Norte.
Este movimiento generó la gran cordillera del
Himalaya

74. Ejemplo: Costa oeste de los Estados Unidos en la conocida falla de San Andrés

75. Falla de San Andrés
(borde pasivo)

76. Falla de San Andrés
Las placas
Norteamericana y la del
Pacífico se desplazan
lateralmente en
direcciones opuestas.

77. Son áreas de vulcanismo intenso alimentadas por una corriente ascendente de
materiales calientes procedentes del manto profundo.
A veces coinciden con límites de placas, como en Islandia,
pero normalmente se sitúan en el interior de las placas, como en Hawai
Islas Hawai
(punto caliente)

78. Postula que cada 400-500 millones de años todas las masas
de tierra emergidas se unen, formando un supercontinente.
Hacia el año 1966 el geólogo canadiense John Tuzzo Wilson propuso un
modelo que esquematizaba la apertura y el cierre de las cuencas
oceánicas según un proceso cíclico y la fragmentación y posterior unión
de los continentes, que provoca la formación de cordilleras, y resume
todo lo que suecede en los bordes constructivos y destructivos sobre la
litosfera.
Se han podido observar ejemplos de este proceso en muchos lugares
del planeta.

80. El continente se fragmenta por acción de
puntos calientes que abomban y
adelgazan la corteza hasta romperla,
originándose un rift continental o surco
(como el Rift africano).
En la línea de fragmentación se empieza a
formar litosfera oceánica (borde
constructivo) que separa los fragmentos
continentales.
Si continúa la separación el rift es invadido
por el mar y se va transformando en una
dorsal oceánica.
Los continentes quedan separados por una
pequeña cuenca oceánica
(como el actual mar Rojo).

81. El proceso continúa y los continentes se
separan progresivamente.
Entre ellos aparece una cuenca
oceánica ancha, con una dorsal bien
desarrollada
(como el Océano Atlántico actual).
Cuando la cuenca oceánica alcanza cierto
tamaño y es suficientemente antigua, los bordes
se vuelven fríos y densos y comienzan a hundirse
debajo de los continentes y se genera un borde
de destrucción.
En esta zona se origina una cadena montañosa
que bordeaal continente (orógeno tipo
andino, como la cordillera de los Andes).
La corteza oceánica se desplaza desde el borde
constructivo al de destrucción como una cinta
transportadora, por lo que la cuenca oceánica
deja de crecer
(como el Océano Pacífico).

82. Dada la forma esférica de la Tierra, otros bordes
constructivos pueden empujar a los fragmentos
continentales en sentido contrario, con lo que la
cuenca oceánica se va estrechando
(como en el Mar Mediterráneo).
Finalmente al desaparecer la cuenca oceánica
las dos masas continentales chocas (obducción) y
se origina un continente único (supercontinente),
y sobre la sutura que cierra el océano se forma
una cordillera (orógeno tipo himalayo),
(como la cordillera del Himalaya).

83. La convección del calor.
Si se introduce en un recipiente con agua unas virutas de un
material que se hunda, que no sea muy pesado, y
encendemos el hornillo eléctrico
¿Puedes explicar
este fenómeno?
¿Qué demuestra
esta experiencia?

84. Cuando un fluido (gas o líquido) se calienta, se hace
menos denso y asciende.
Al llegar a la superficie, se enfría, se hace más denso y
desciende.
Este movimiento provoca unas corrientes llamadas
corrientes de convección.
En las zonas más profundas de la
astenosfera sucede algo similar.
Los materiales calientes, menos
densos, ascienden y al llegar a la base
de la litosfera se enfrían, se hacen
más densos y descienden.
Estas corrientes de convección en la Astenosfera crean las fuerzas que
desplazan las placas.

91. Daños de un terremoto

92. Volcan Etna
(Sicilia italiana)
