El documento resume los conceptos fundamentales de la tectónica de placas, incluyendo que la litosfera está dividida en placas que se mueven, los tres tipos de límites de placas (divergentes, convergentes y pasivos), las pruebas que apoyan la teoría como el magnetismo de las rocas oceánicas, y los riesgos geológicos como los terremotos y erupciones volcánicas asociados al movimiento de placas.

1. 03 – Tectónica de Placas Las placas litosféricas Límites o bordes de placas Causas del movimiento de las placas El ciclo de Wilson Pruebas de la tectónica de placas Tectónica de placas, hoy Riesgos geológicos derivados

2. 1: Las placas litosféricas La superficie terrestre está dividida en grandes fragmentos llamados placas, que interaccionan entre sí. LÍMITES DE LAS PLACAS LITOSFÉRICAS Destructivo o convergente Constructivo o divergente Pasivo o de deslizamiento

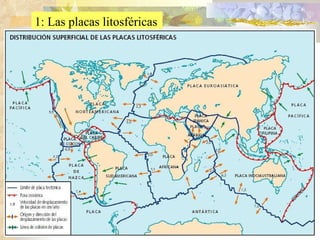

3. 1: Las placas litosféricas

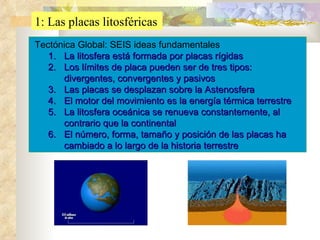

4. 1: Las placas litosféricas Tectónica Global: SEIS ideas fundamentales La litosfera está formada por placas rígidas Los límites de placa pueden ser de tres tipos: divergentes, convergentes y pasivos Las placas se desplazan sobre la Astenosfera El motor del movimiento es la energía térmica terrestre La litosfera oceánica se renueva constantemente, al contrario que la continental El número, forma, tamaño y posición de las placas ha cambiado a lo largo de la historia terrestre

5. 2. Límites o bordes de placa Desplazamientos continentales Dorsales y valles Transformante o pasivo (neutro) Orógenos de colisión Fosa oceánica con cordillera Fosa oceánica con arco volcánico Convergente o destructivo Rifts continentales Dorsal oceánica Divergente o constructivo Continental-continental Oceánica-continental Oceánica-oceánica

6. 2. Límites o bordes de placa 2.1 Límites divergentes Dorsales oceánicas Grandes cordilleras submarinas, de hasta 75.000 km totales. Con un valle central llamado rift oceánico , y muchas fracturas transversales (fallas transformantes) Gran actividad volcánica, elevado gradiente geotérmico, y sismicidad de tipo superficial Rifts continentales Similares, pero en continentes, con lo que son menos frecuentes, debido al mayor grosor de la litosfera continen-tal. Ejemplo en el Rift Valley africano

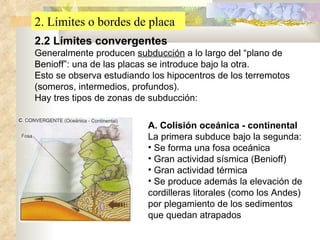

7. 2. Límites o bordes de placa 2.2 Límites convergentes Generalmente producen subducción a lo largo del “plano de Benioff”: una de las placas se introduce bajo la otra. Esto se observa estudiando los hipocentros de los terremotos (someros, intermedios, profundos). Hay tres tipos de zonas de subducción: A. Colisión oceánica - continental La primera subduce bajo la segunda: Se forma una fosa oceánica Gran actividad sísmica (Benioff) Gran actividad térmica Se produce además la elevación de cordilleras litorales (como los Andes) por plegamiento de los sedimentos que quedan atrapados

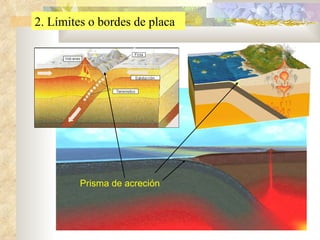

8. 2. Límites o bordes de placa Prisma de acreción

9. 2. Límites o bordes de placa B. Colisión entre placa oceánica y placa oceánica La subducción genera una fosa oceánica y vulcanismo asociado. Se forman así “ arcos de islas” de origen volcánico, por ascensión y solidificación de magmas, a lo largo del borde de placas. Ejemplos en el Pacífico (Japón, Indonesia…)

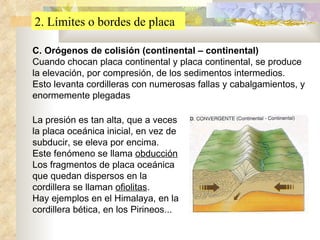

10. 2. Límites o bordes de placa C. Orógenos de colisión (continental – continental) Cuando chocan placa continental y placa continental, se produce la elevación, por compresión, de los sedimentos intermedios. Esto levanta cordilleras con numerosas fallas y cabalgamientos, y enormemente plegadas La presión es tan alta, que a veces la placa oceánica inicial, en vez de subducir, se eleva por encima. Este fenómeno se llama obducción Los fragmentos de placa oceánica que quedan dispersos en la cordillera se llaman ofiolitas . Hay ejemplos en el Himalaya, en la cordillera bética, en los Pirineos...

11. 2. Límites o bordes de placa 2.3 Límites conservativos Son zonas de desgarre con desplazamiento de una placa respecto a otra. Se forman fallas transformantes . Hay ejemplos a lo largo de todas las dorsales oceánicas, y en zonas continentales como la falla de San Andrés

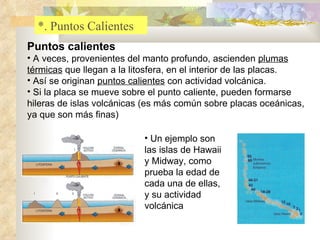

12. Puntos calientes A veces, provenientes del manto profundo, ascienden plumas térmicas que llegan a la litosfera, en el interior de las placas. Así se originan puntos calientes con actividad volcánica. Si la placa se mueve sobre el punto caliente, pueden formarse hileras de islas volcánicas (es más común sobre placas oceánicas, ya que son más finas) Un ejemplo son las islas de Hawaii y Midway, como prueba la edad de cada una de ellas, y su actividad volcánica *. Puntos Calientes

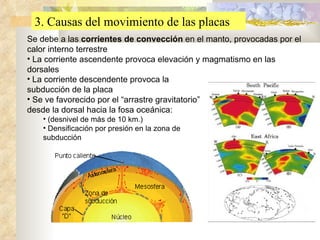

14. 3. Causas del movimiento de las placas Se debe a las corrientes de convección en el manto, provocadas por el calor interno terrestre La corriente ascendente provoca elevación y magmatismo en las dorsales La corriente descendente provoca la subducción de la placa Se ve favorecido por el “arrastre gravitatorio” desde la dorsal hacia la fosa oceánica: (desnivel de más de 10 km.) Densificación por presión en la zona de subducción

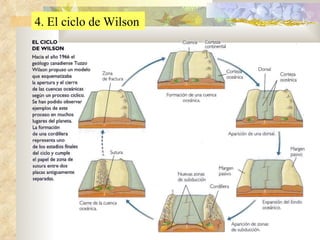

15. 4. El ciclo de Wilson

16. 4. El ciclo de Wilson

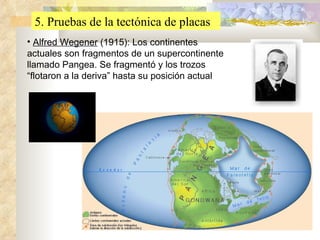

17. 5. Pruebas de la tectónica de placas Alfred Wegener (1915): Los continentes actuales son fragmentos de un supercontinente llamado Pangea. Se fragmentó y los trozos “flotaron a la deriva” hasta su posición actual

18. 5. Pruebas de la tectónica de placas Pruebas geográficas y paleontológicas …

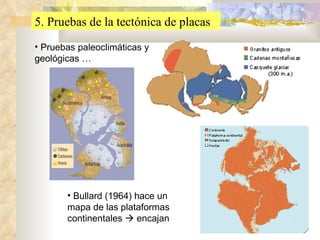

19. 5. Pruebas de la tectónica de placas Pruebas paleoclimáticas y geológicas … Bullard (1964) hace un mapa de las plataformas continentales  encajan

20. 5. Pruebas de la tectónica de placas Años 60: Conocimiento de los fondos oceánicos (sónar) Se cartografió el fondo y se descubrieron las dorsales, fosas, etc.

21. 5. Pruebas de la tectónica de placas Años 60: Conocimiento de los fondos oceánicos (sónar) Se cartografió el fondo y se descubrieron las dorsales, fosas, etc.

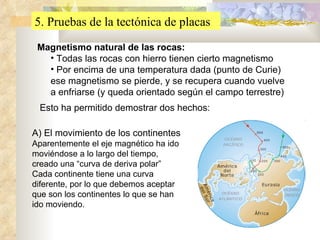

22. 5. Pruebas de la tectónica de placas Magnetismo natural de las rocas: Todas las rocas con hierro tienen cierto magnetismo Por encima de una temperatura dada (punto de Curie) ese magnetismo se pierde, y se recupera cuando vuelve a enfriarse (y queda orientado según el campo terrestre) Esto ha permitido demostrar dos hechos: A) El movimiento de los continentes Aparentemente el eje magnético ha ido moviéndose a lo largo del tiempo, creado una “curva de deriva polar” Cada continente tiene una curva diferente, por lo que debemos aceptar que son los continentes lo que se han ido moviendo.

23. 5. Pruebas de la tectónica de placas B) Expansión del fondo oceánico Bandeado magnético simétrico a ambos lados de la dorsal: El campo magnético terrestre se invierte periódicamente, y deja su huella (paleomagnetismo) en las rocas que se forman en las dorsales.

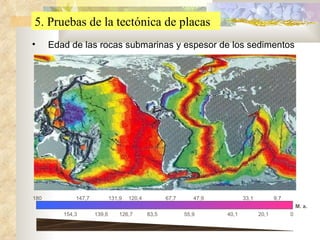

24. 5. Pruebas de la tectónica de placas Edad de las rocas submarinas y espesor de los sedimentos 180 147,7 131,9 120,4 67,7 47,9 33,1 9,7 154,3 139,6 126,7 83,5 55,9 40,1 20,1 0 M. a.

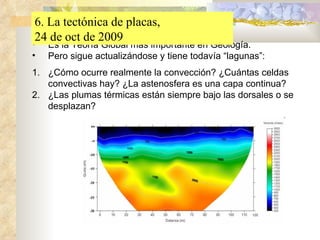

25. Es la Teoría Global más importante en Geología. Pero sigue actualizándose y tiene todavía “lagunas”: ¿Cómo ocurre realmente la convección? ¿Cuántas celdas convectivas hay? ¿La astenosfera es una capa continua? ¿Las plumas térmicas están siempre bajo las dorsales o se desplazan? 6. La tectónica de placas, 24 de oct de 2009

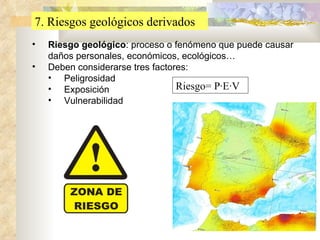

26. 7. Riesgos geológicos derivados Riesgo geológico : proceso o fenómeno que puede causar daños personales, económicos, ecológicos… Deben considerarse tres factores: Peligrosidad Exposición Vulnerabilidad Riesgo= P·E·V

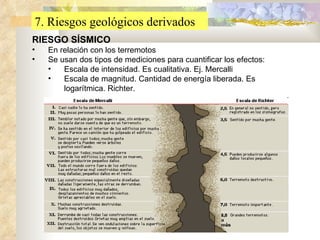

27. 7. Riesgos geológicos derivados RIESGO SÍSMICO En relación con los terremotos Se usan dos tipos de mediciones para cuantificar los efectos: Escala de intensidad. Es cualitativa. Ej. Mercalli Escala de magnitud. Cantidad de energía liberada. Es logarítmica. Richter.

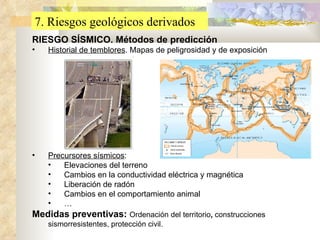

28. 7. Riesgos geológicos derivados RIESGO SÍSMICO. Métodos de predicción Historial de temblores . Mapas de peligrosidad y de exposición Precursores sísmicos : Elevaciones del terreno Cambios en la conductividad eléctrica y magnética Liberación de radón Cambios en el comportamiento animal … Medidas preventivas: Ordenación del territorio , construcciones sismorresistentes, protección civil.

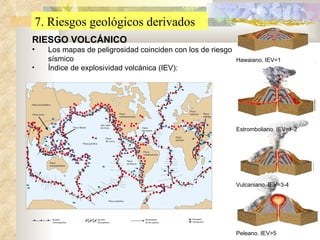

29. 7. Riesgos geológicos derivados RIESGO VOLCÁNICO Los mapas de peligrosidad coinciden con los de riesgo sísmico Índice de explosividad volcánica (IEV): Hawaiano. IEV=1 Estromboliano. IEV=1-2 Vulcaniano. IEV=3-4 Peleano. IEV>5

30. 7. Riesgos geológicos derivados RIESGO VOLCÁNICO Métodos de predicción Historial de erupciones, tiempo de retorno. Precursores volcánicos: Movimientos sísmicos Elevaciones del terreno Variaciones de potencial eléctrico y magnético Emisión de gases Aumento de temperatura del agua Medidas preventivas Ordenación del territorio Evacuación de la población Obras e infraestructuras
