Tema_6._Metodo_de_radiación.pdf
- 1. TOPOGRAFÍA BÁSICA Métodos planimétricos: Radiación Msc. Izar Sinde González
- 2. MÉTODOS TOPOGRÁFICOS MÉTODOS PLANIMÉTRICOS Son aquellos cuyo objetivo es la obtención de la representación BIDIMENSIONAL de los elementos del espacio geográfico. Su resultado es una nube de puntos, de la que se conoce las coordenadas X,Y de cada punto
- 3. MÉTODOS TOPOGRÁFICOS MÉTODOS ALTIMÉTRICOS Son aquellos cuyo objetivo es la obtención de la representación TRIDIMENSIONAL de los elementos del espacio geográfico. Su resultado es una nube de puntos, de la que se conoce las coordenadas X,Y, Z de cada punto Se genera un MODELO DIGITAL DEL TERRENO y se representa la Z, a través de CURVAS DE NIVEL.
- 4. MÉTODOS TOPOGRÁFICOS MÉTODOS PLANIMÉTRICOS MÉTODO DE RADIACIÓN MÉTODO DE POLIGONACIÓN MÉTODO DE INTERSECCIÓN MÉTODO DE TRIANGULACIÓN MÉTODO DE TRILATERACIÓN MÉTODOS ALTIMÉTRICOS NIVELACIÓN GEOMÉTRICA NIVELACIÓN TRIGONOMÉTRICA NIVELACIÓN GPS NIVELACIÓN BAROMÉTRICA
- 5. MÉTODO DE RADIACIÓN OBJETIVO Determinar las coordenadas cartesianas de puntos a partir de un polo de radiación midiendo coordenadas polares.
- 6. MÉTODO DE RADIACIÓN Condiciones: Necesario observar una serie de puntos Todos los puntos deben ser visibles desde 0, su elección es libre Todos los puntos deben estar dentro del alcance del instrumento Polo de radiación Coordenadas X,Y A C B D O O
- 7. MÉTODO DE RADIACIÓN Fundamento: Consiste en estacionar un instrumento (Taquímetro o Estación Total) en un punto central del terreno a levantar. Se visa desde el mismo todos los puntos que se pretenden levantar, anotando en cada uno la lectura acimutal, cenital y distancia Se utiliza en levantamientos de terrenos de pequeña extensión y en trabajos de relleno y combinado con otros métodos para levantamientos de mayor superficie.
- 8. MÉTODO DE RADIACIÓN Fundamento: Consiste en estacionar un instrumento (Taquímetro o Estación Total) en un punto central del terreno a levantar. Se visa desde el mismo todos los puntos que se pretenden levantar, anotando en cada uno la lectura acimutal, cenital y distancia Se utiliza en levantamientos de terrenos de pequeña extensión y en trabajos de relleno y combinado con otros métodos para levantamientos de mayor superficie.
- 9. MÉTODO DE RADIACIÓN Materialización y reseña: Reseña Materialización
- 10. MÉTODO DE RADIACIÓN Orientación: Un instrumento está orientado cuando el origen de los ángulos acimutales (horizontales) coincide con la dirección del Norte Geográfico, es decir los ángulos que medimos son Acimutes. Instrumento Orientado Instrumento No Orientado

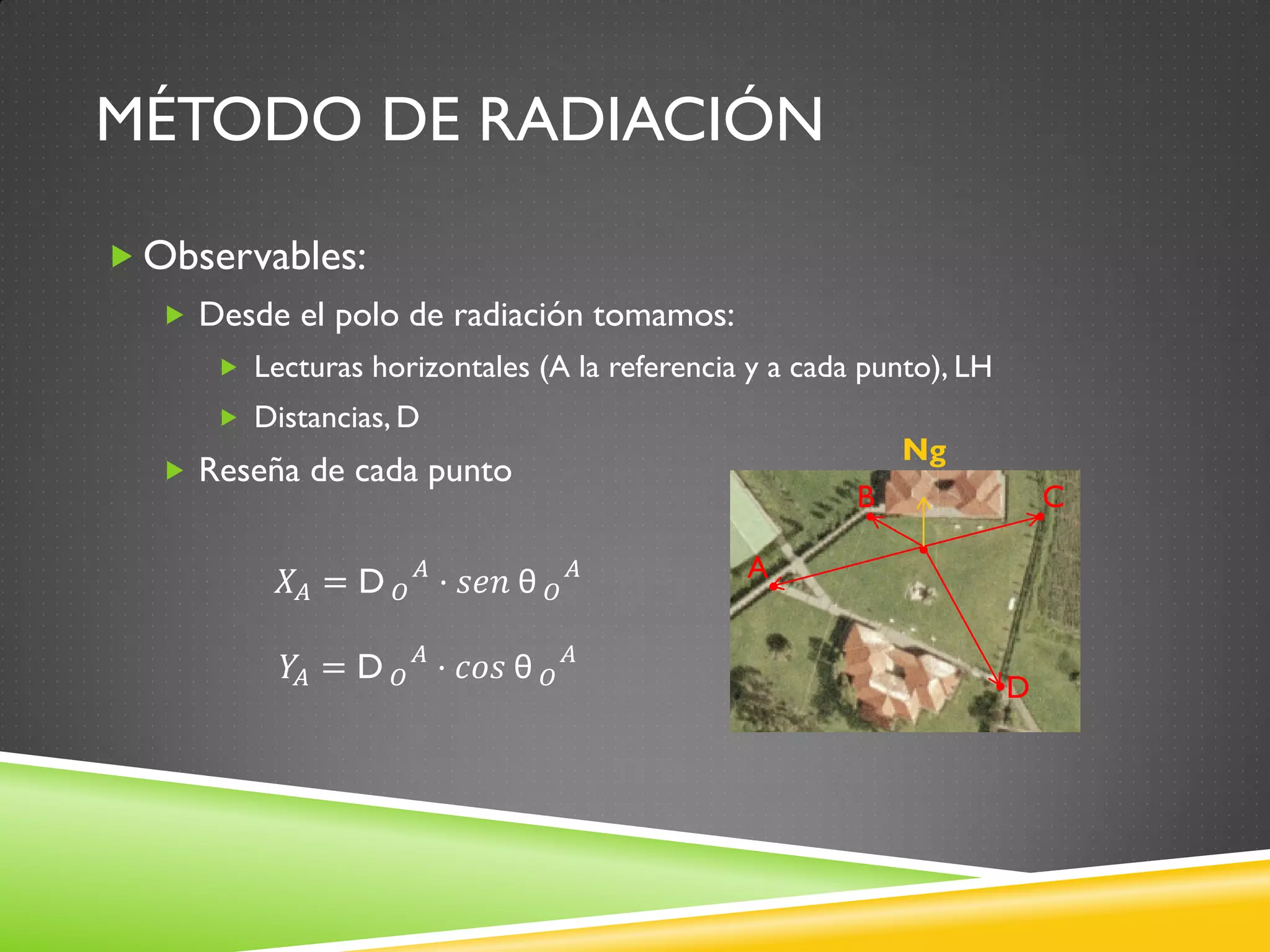

- 12. MÉTODO DE RADIACIÓN Observables: Desde el polo de radiación tomamos: Lecturas horizontales (A la referencia y a cada punto), LH Distancias, D Reseña de cada punto A C B D 𝑋𝐴 = D 𝑂 𝐴 · 𝑠𝑒𝑛 θ 𝑂 𝐴 𝑌 𝐴 = D 𝑂 𝐴 · 𝑐𝑜𝑠 θ 𝑂 𝐴 Ng
- 13. MÉTODO DE RADIACIÓN Ventajas Es un método topográfico sencillo Es un método rápido Los errores se localizan en un punto no transmitiéndose. Inconvenientes Los ERRORES cometidos NO son HOMOGÉNEOS Limitación de la distancia de radiación No se pueden levantar por radiación puntos próximos cuando el polo está alejado.
- 14. MÉTODO DE RADIACIÓN Ejercicio 1 Resolver la siguiente libreta taquimétrica: Calcular la superficie de la finca que encierra. PUNTOS LECTURAS DE HILOS L. DE ÁNGULOS DISTANCIAS TÉRMINOT DESNIVEL ALTITUD ESTAC OBS Axial Sup. Inf Acimutal Cenital Gen. Red. <100 >100 Pos Neg Cotas A(1,50) 1 150 125,90 314,5460 83,4095 2 150 140,60 0,0000 86,7725 3 170 184,00 124,6825 112,1030 4 200 222,31 234,9685 115,5815

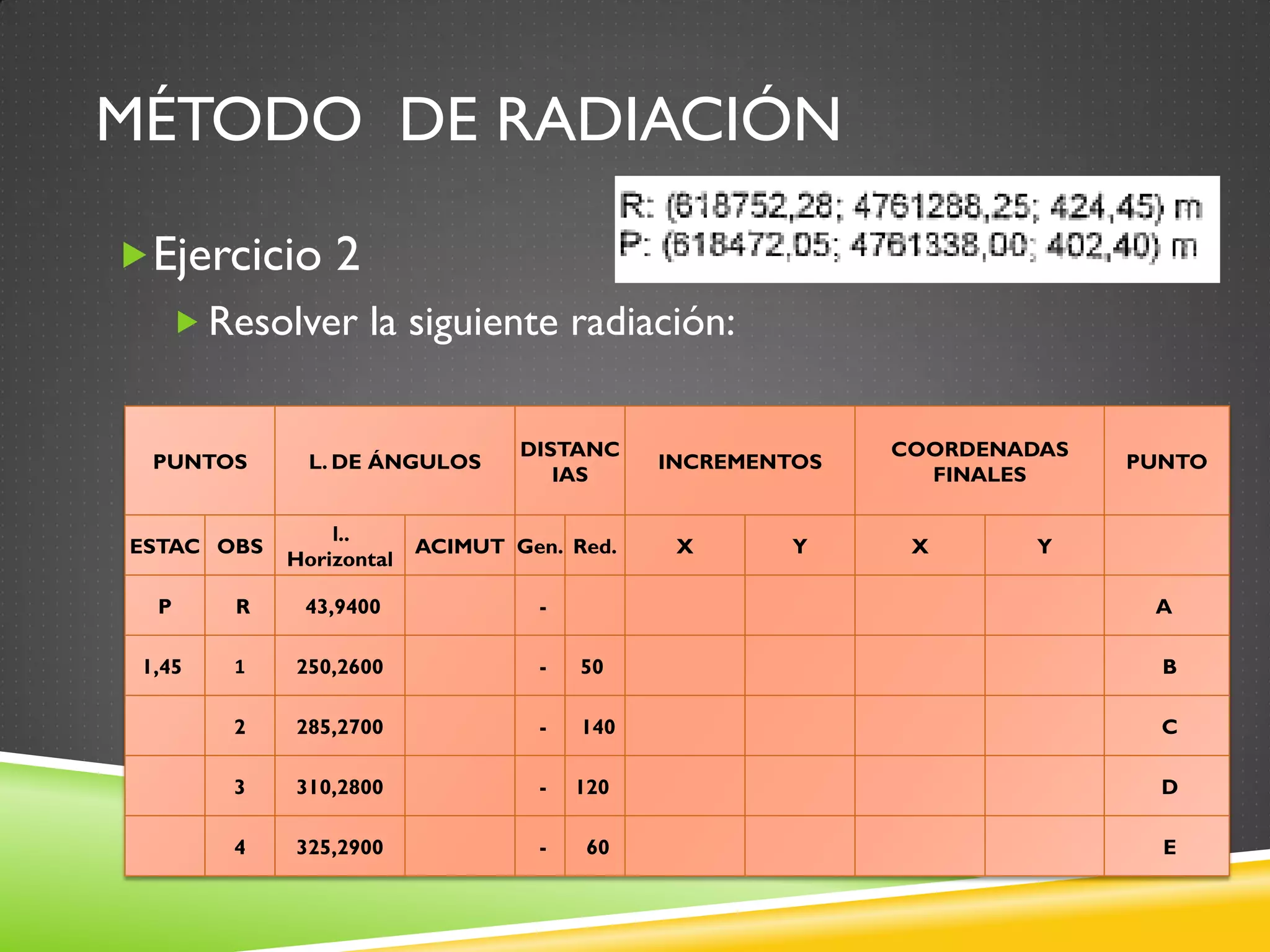

- 15. MÉTODO DE RADIACIÓN Ejercicio 2 Resolver la siguiente radiación: PUNTOS L. DE ÁNGULOS DISTANC IAS INCREMENTOS COORDENADAS FINALES PUNTO ESTAC OBS l.. Horizontal ACIMUT Gen. Red. X Y X Y P R 43,9400 - A 1,45 1 250,2600 - 50 B 2 285,2700 - 140 C 3 310,2800 - 120 D 4 325,2900 - 60 E
- 16. MÉTODO DE RADIACIÓN Ejercicio 3 Resolver la siguiente radiación: Calcular la superficie de la finca que encierra. PUNTOS L. DE ÁNGULOS DISTAN CIAS INCREMENTOS COORDENADAS FINALES PUNTO ESTA C OBS l.. Horizontal L.Vertical ACIMUT Geo m. Red. X Y X Y P R 43,9400 - - - - A 1,45 1 78,600 83,2306 59 B 2 136,400 136,400 88 C 3 249,100 108,1735 61 D 4 378,200 85,0622 37 E P (0,0000 ; 0,0000) R (1000,000 ; 2000,000)
- 17. PLANIFICACION DEL TRABAJO DE CAMPO LEVANTAMIENTO DE CAMPO DISEÑO Y DIBUJO DEL PLANO TOPOGRÁFICO PROCESO LEV TOPOGRAFICO EQUIPOS Y ACCESORIOS
- 18. Conocer el lugar de trabajo Visita al sitio Fotografía Google maps Plano o mapa
- 19. Límites y linderos Cerramientos Cercas vivas Accidentes Geográficos Límites Naturales Coordenadas Líneas geodésicas Hitos o Marcas
- 20. Superficie Aproximada, dificultades y rendimientos Tiempo que se va a demorar Dificultades de vegetación, clima, otras Rendimientos Tipo y Número de equipos 35 Ha.

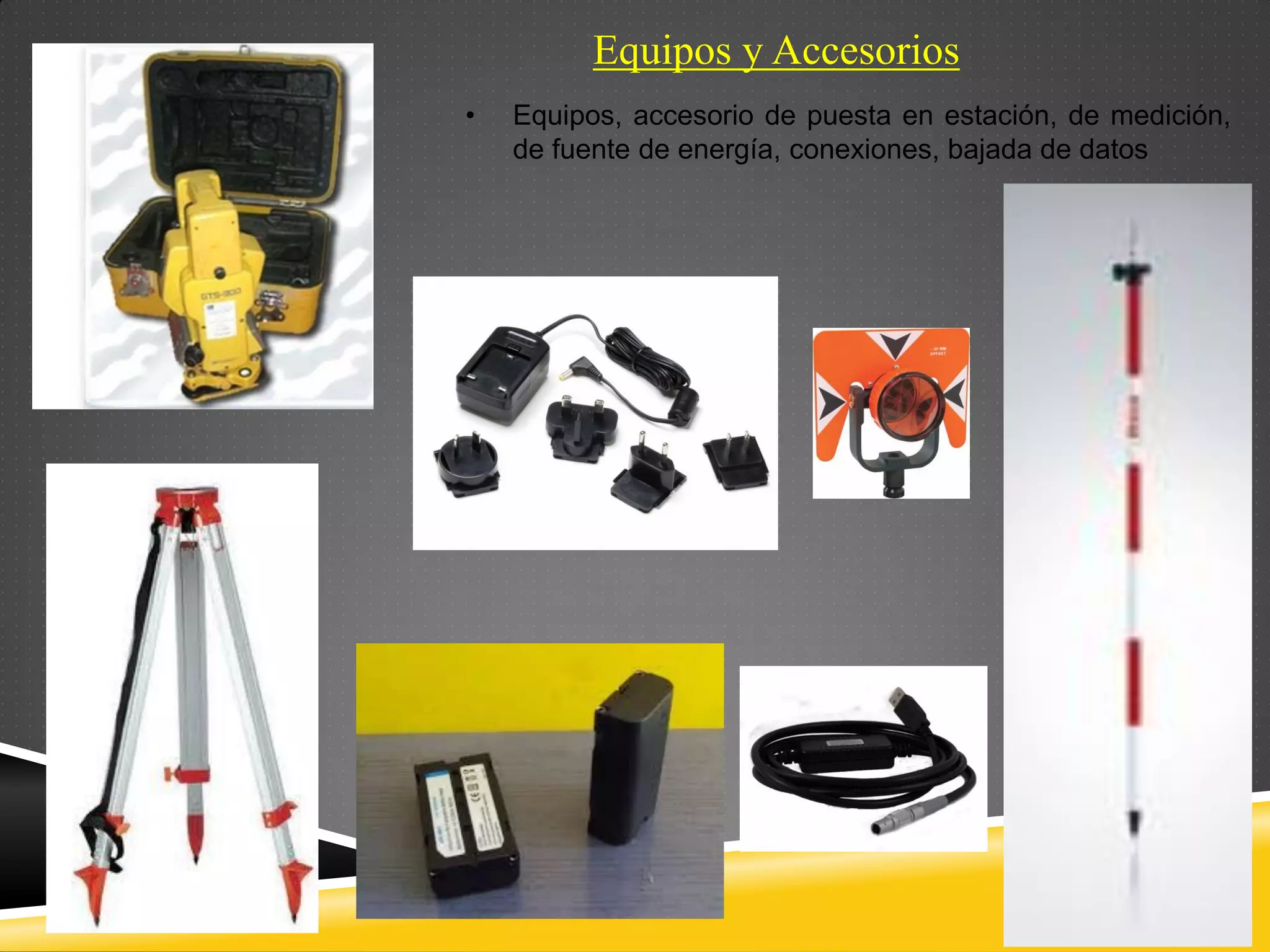

- 21. Equipos y Accesorios • Equipos, accesorio de puesta en estación, de medición, de fuente de energía, conexiones, bajada de datos
- 22. Equipos y Accesorios • Accesorio adicional: flexómetro, cinta, GPS, equipo de comunicación, tablero apoya manos, estacas, clavos, mazo
- 23. Equipos y Accesorios • Accesorio adicional: mochila, pintura, paraguas, chompa de aguas, repelente, machete, pañoleta o franela, conos de seguridad, cámara fotográfica
- 24. Personal del grupo de trabajo • Campo: • Operador estación, medición y bajada de datos • Anotador (Croquis), ayuda en medida altura instrumental • Porta prisma (Cadenero) • Adicional: ayudantes (construcción de hitos), cargar material • Gabinete: • Interpolación de datos, dibujo
- 25. Vestimenta adecuada para el trabajo • Zapatos para campo si es posible caña media • Camisa manga larga (insectos y ramas) • Gorro para aperador sin visera • Chaleco con bolsillos • Pantalón no short • Chalecos reflectivos especialmente para cadeneros • Adicional guantes sin dedos
- 26. Vestimenta adecuada para el trabajo • Ropa cómoda • Acorde al clima del lugar de trabajo
- 27. Seguridad en el trabajo • Seguridad en el transporte de equipos • Medición de sitios peligrosos • Uso de conos de seguridad • Medición en centros de vías

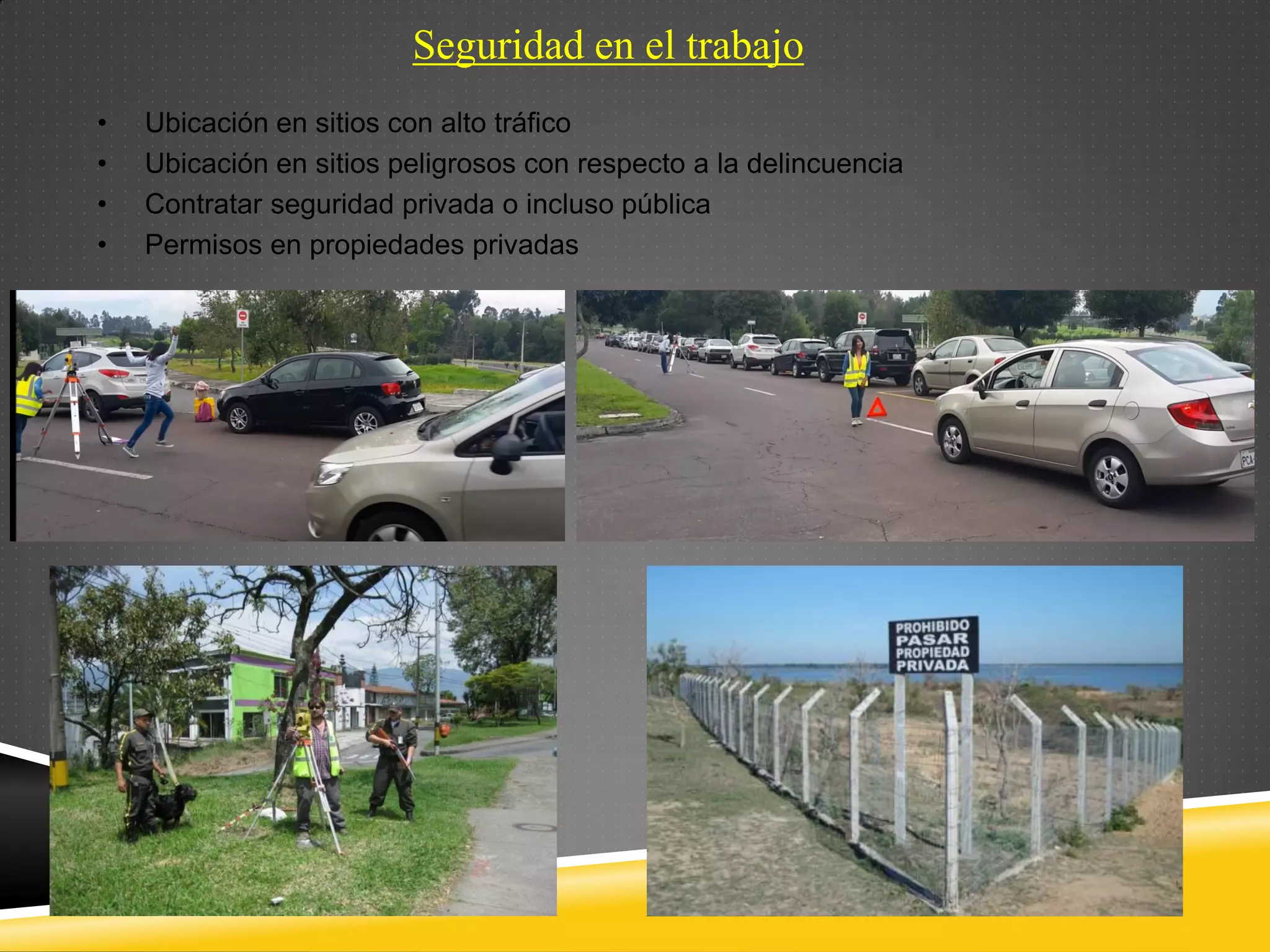

- 28. Seguridad en el trabajo • Ubicación en sitios con alto tráfico • Ubicación en sitios peligrosos con respecto a la delincuencia • Contratar seguridad privada o incluso pública • Permisos en propiedades privadas

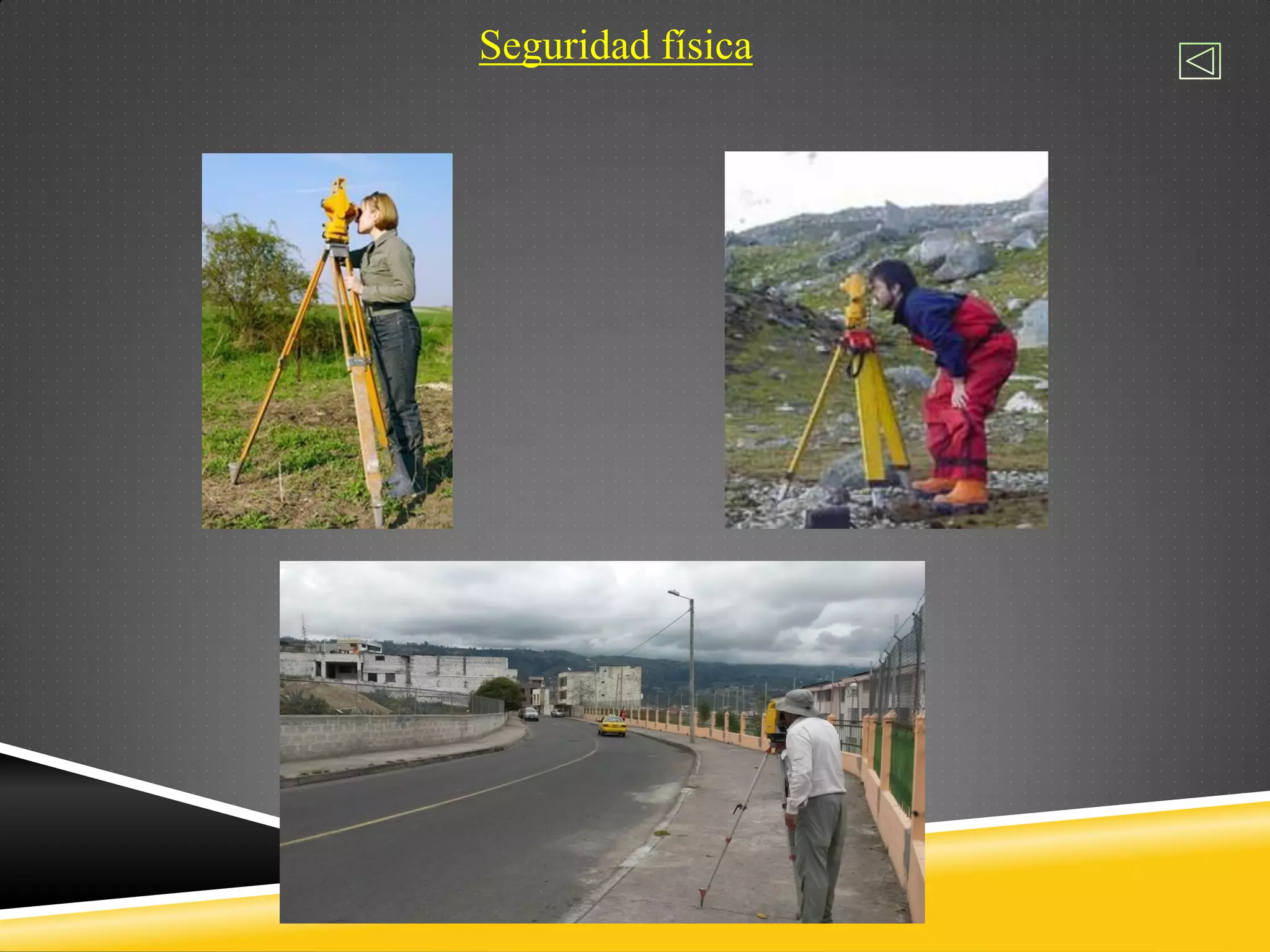

- 29. Seguridad física
- 30. Movilización y logística Movilización al sitio Tiempo de movilización Alojamiento Alimentación
- 31. Transporte de Equipos • Transporte del equipo en forma vertical, tanto para el lugar de trabajo como en el campo, preferible en la caja • Transporte de trípodes y prismas, al lugar de trabajo, asegurar las roscas, proteger con embaces plásticos puntas, sujetar con cinta adhesiva los tornillos • Transporte de trípodes y prismas en el campo, preferiblemente vertical, no abierto sino cerrado. • Cuidado donde se deja el equipo (puede pasar vehículo, lugares altos-caerse)
- 32. Estaciones de partida • Levantamiento Georeferenciado • Puntos de control existentes (monografías) • Posicionamiento GNSS • Arrastre de puntos existentes
- 33. Coordenadas Puntos de Partida
- 34. Croquis de Campo • Bosquejo del lugar de trabajo, realizado a mano alzada pero si proporcional, preferiblemente orientado al norte • Ubicación de estaciones • ID de los puntos de campo tomados para posterior dibujo • Medidas adicionales con cinta • Volados, número de plantas • Anotaciones especiales como nombre de calles, detalles de gradas, accesos, coordenadas, errores por corregir • Datos del propietario, predio, etc • Colindantes • Dirección del predio, Provincia, Cantón, parroquia, barrio, sector

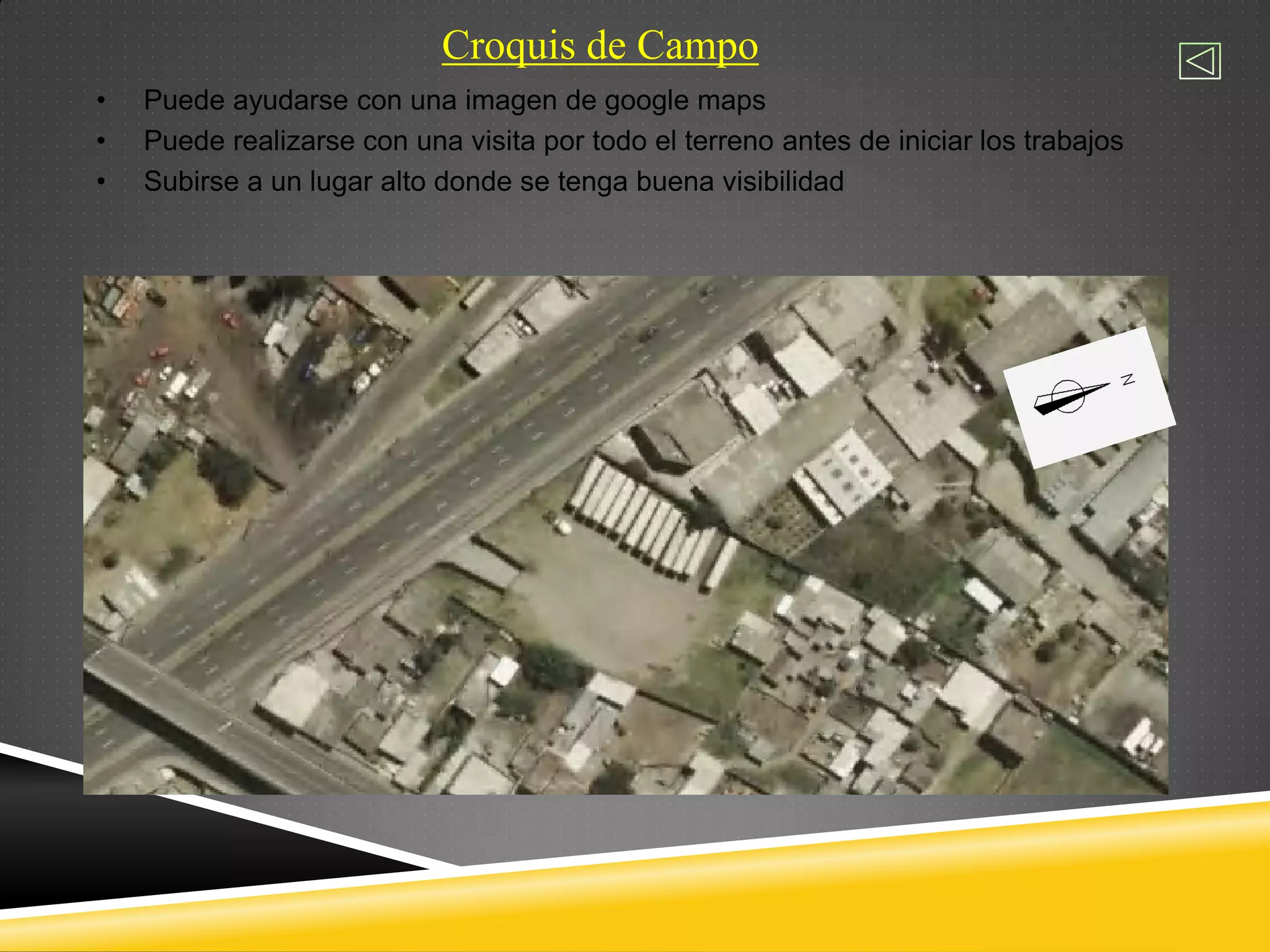

- 35. Croquis de Campo • Puede ayudarse con una imagen de google maps • Puede realizarse con una visita por todo el terreno antes de iniciar los trabajos • Subirse a un lugar alto donde se tenga buena visibilidad

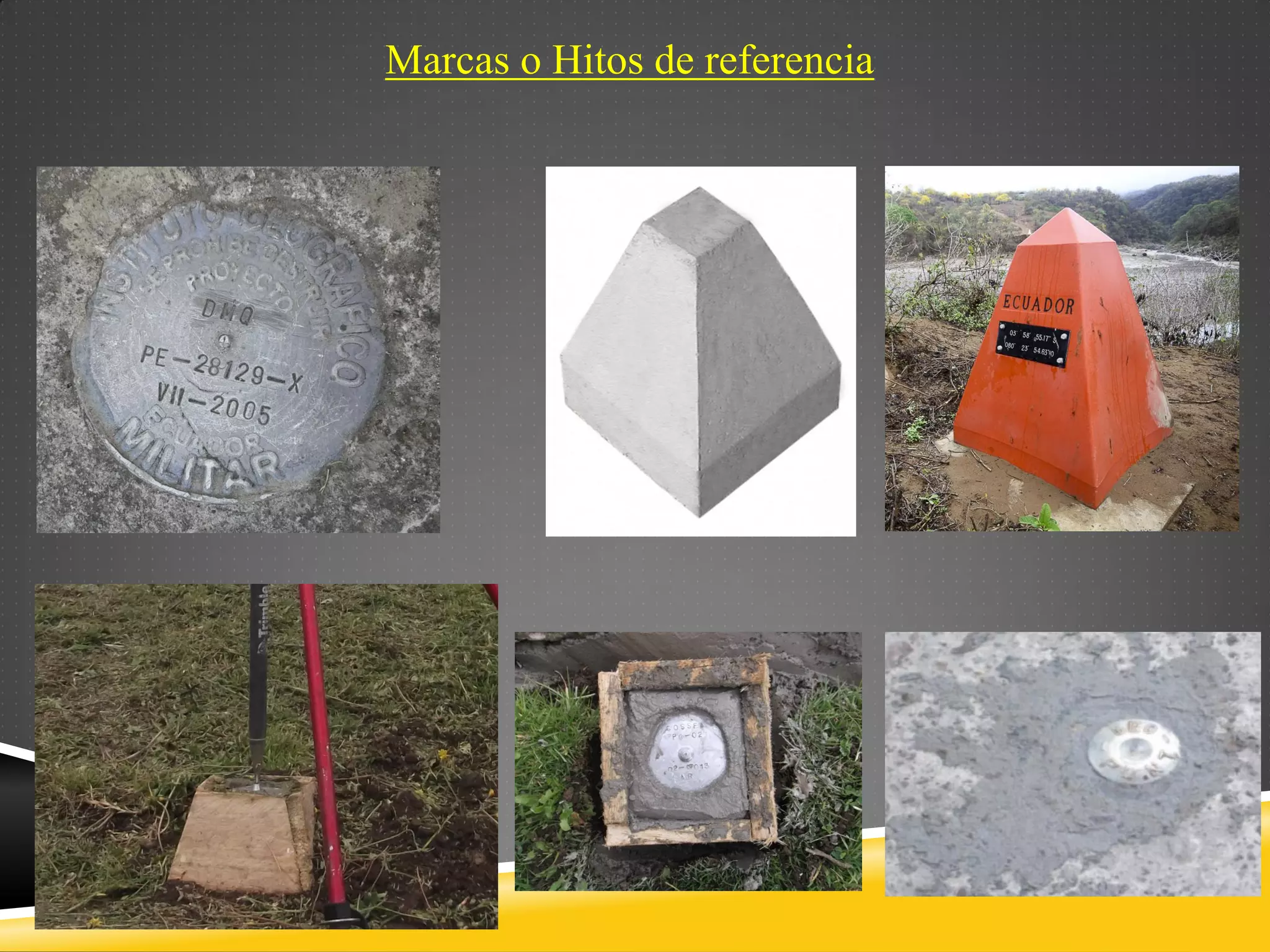

- 36. Marcas o Hitos de referencia

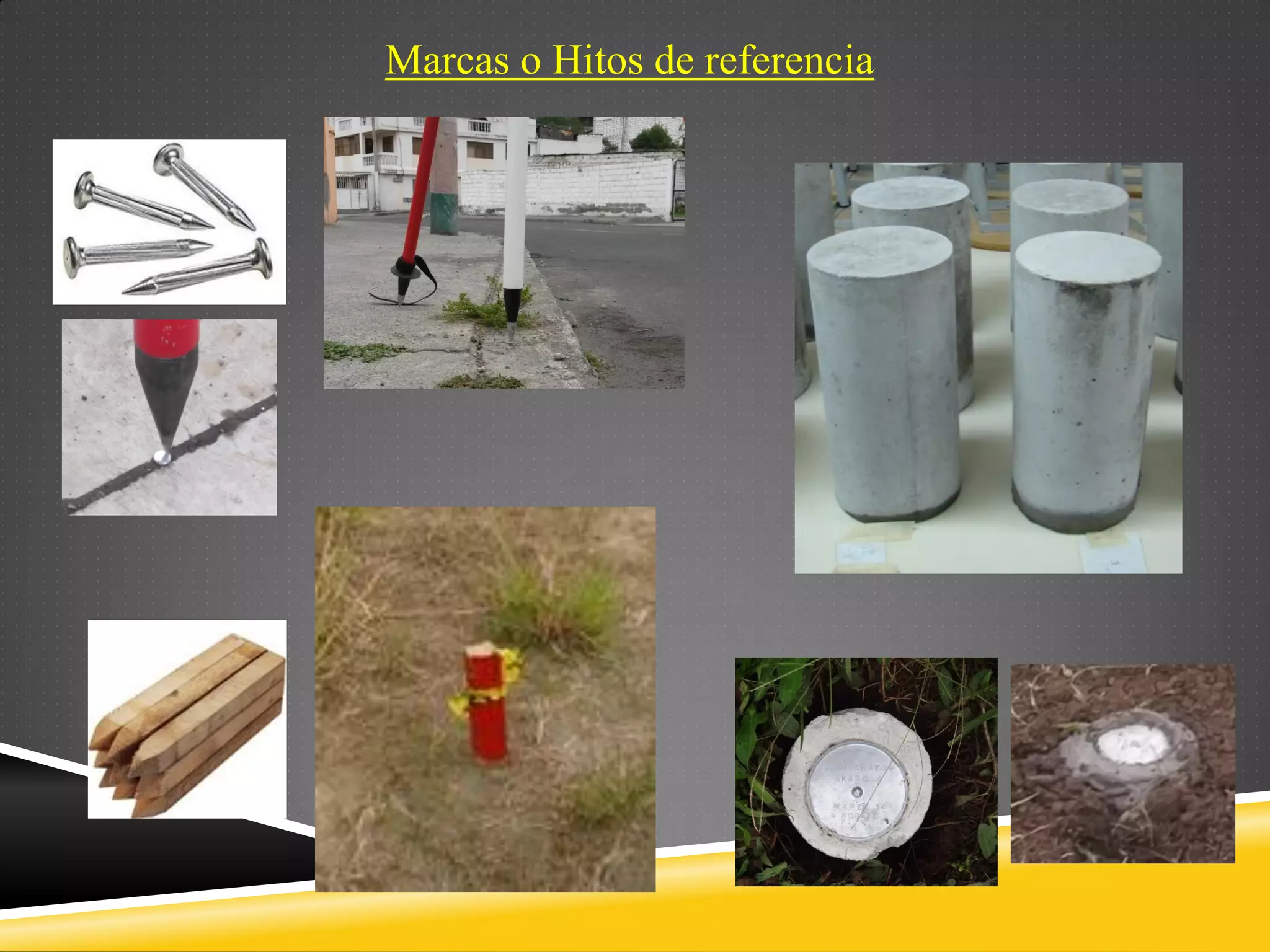

- 37. Marcas o Hitos de referencia

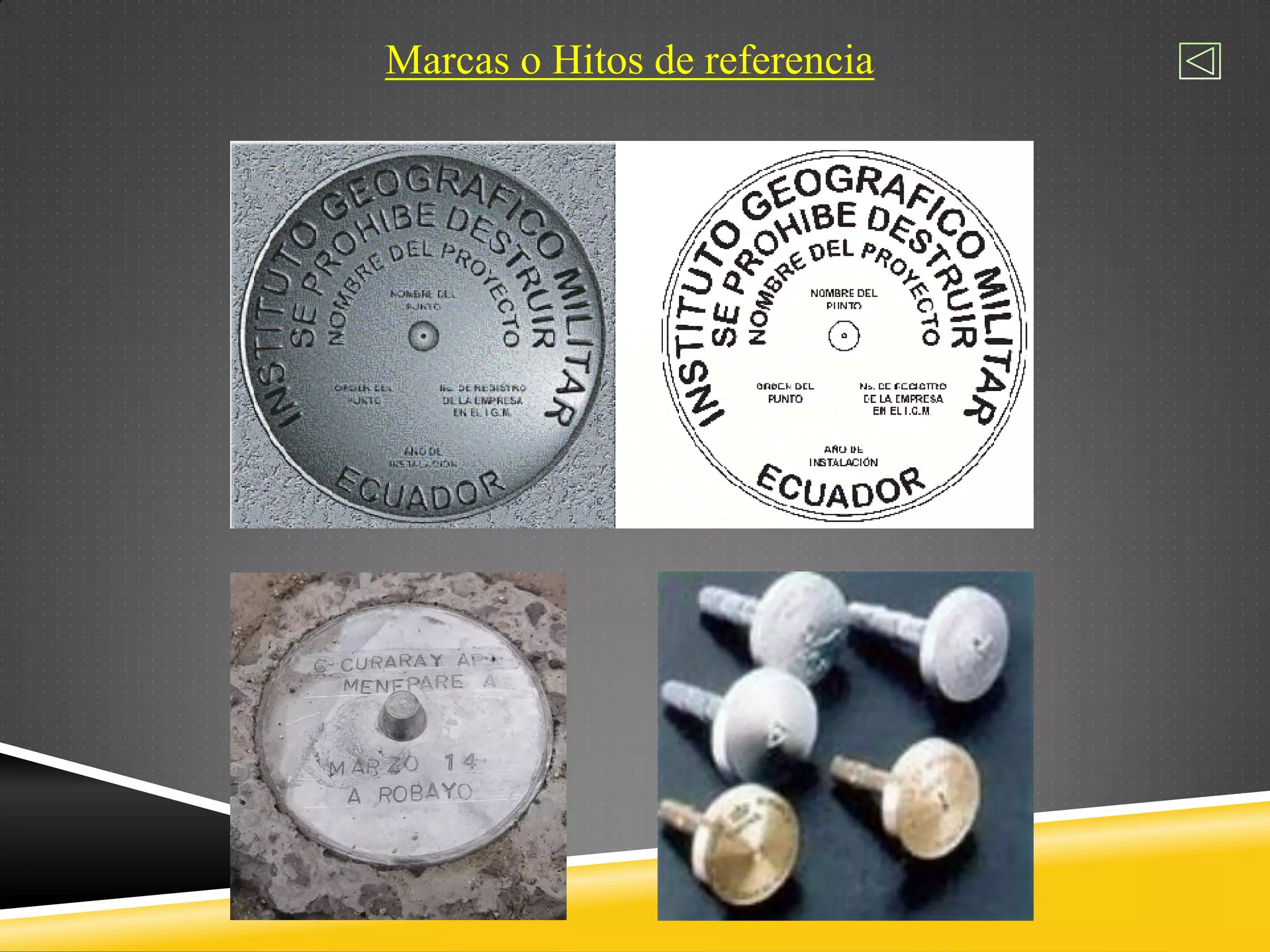

- 38. Marcas o Hitos de referencia

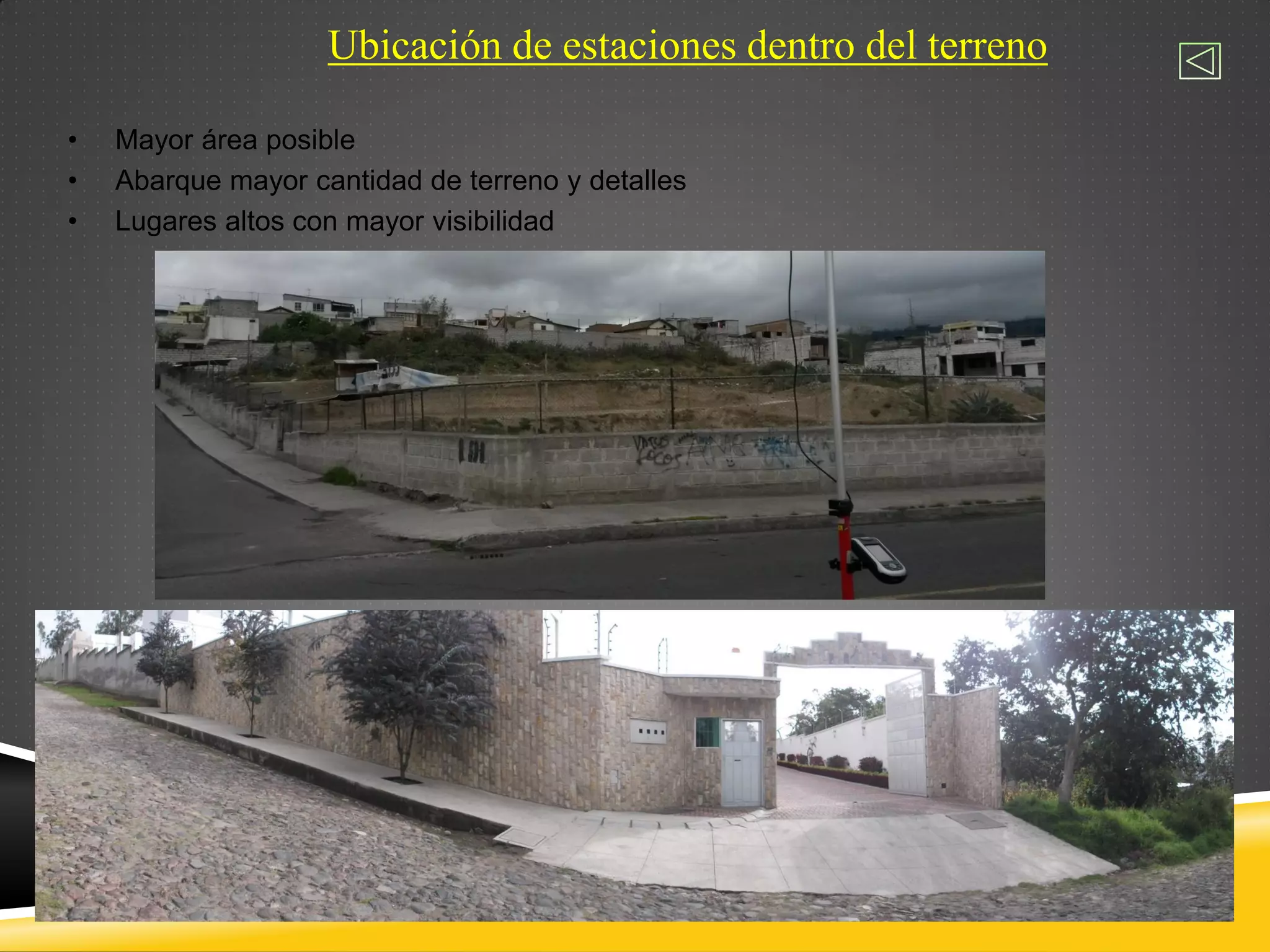

- 39. Ubicación de estaciones dentro del terreno • Mayor área posible • Abarque mayor cantidad de terreno y detalles • Lugares altos con mayor visibilidad

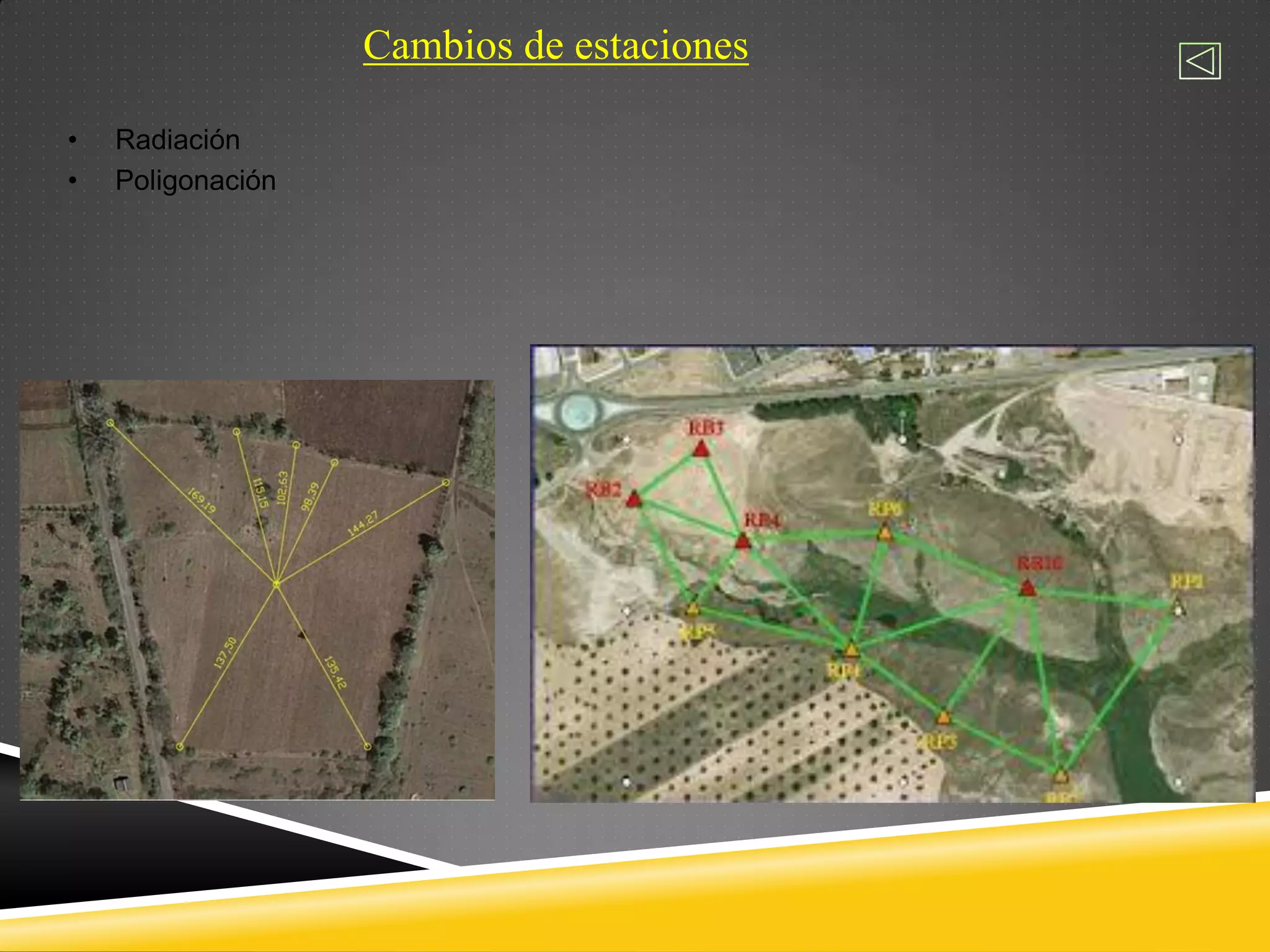

- 40. Cambios de estaciones • Radiación • Poligonación

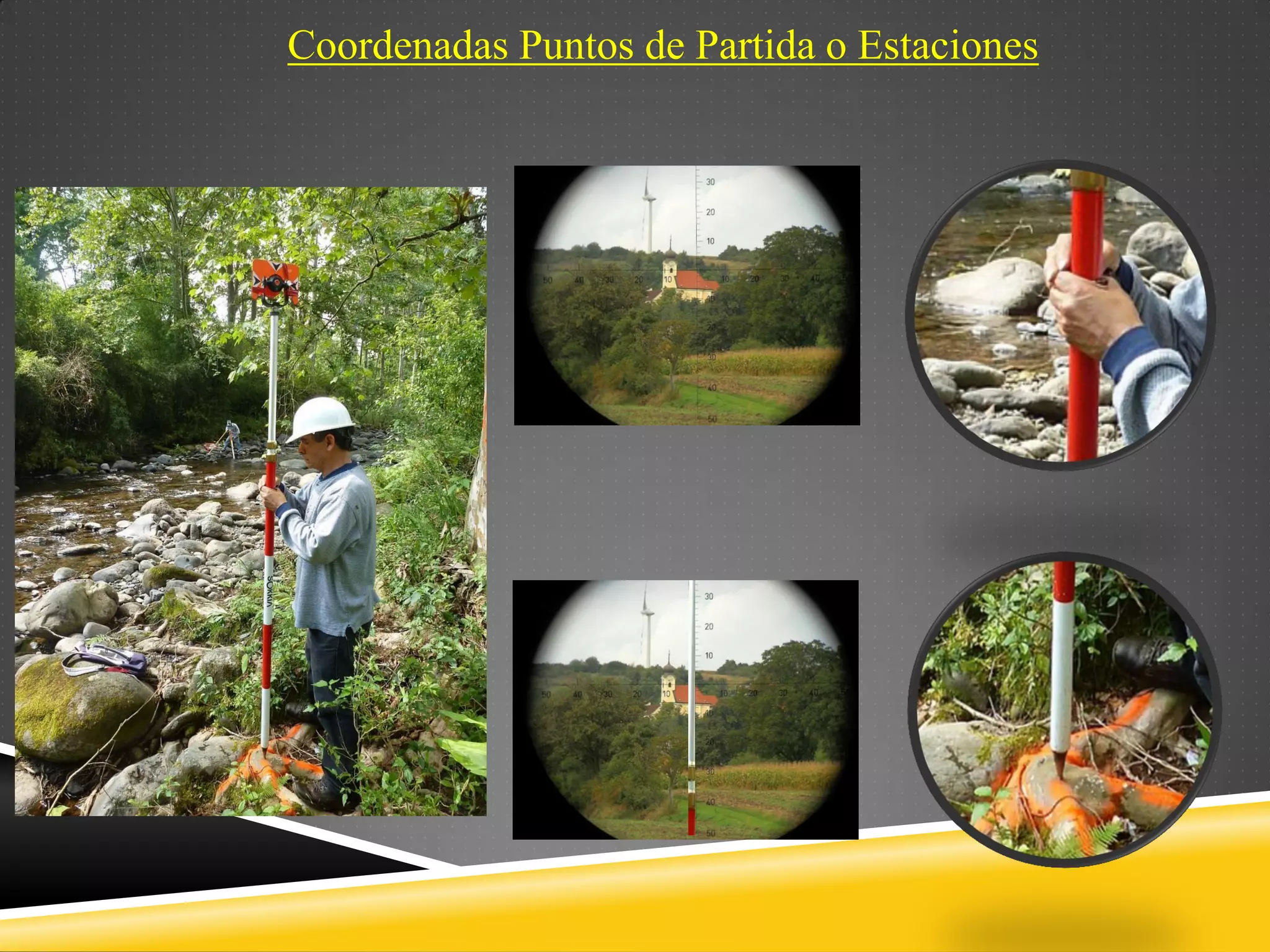

- 41. Coordenadas Puntos de Partida o Estaciones

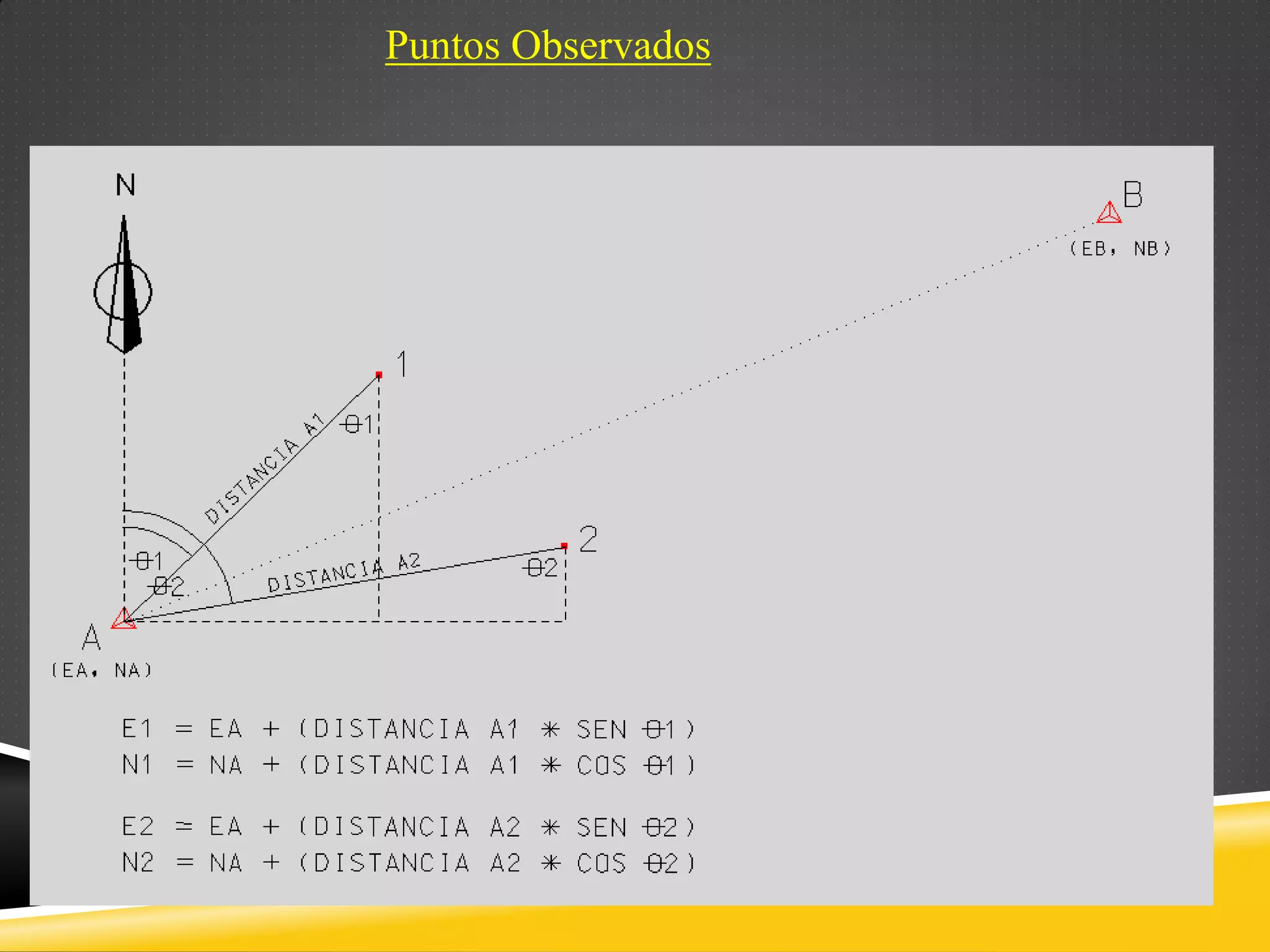

- 45. Datos bajados de la Estación
- 46. Generación de curvas de nivel

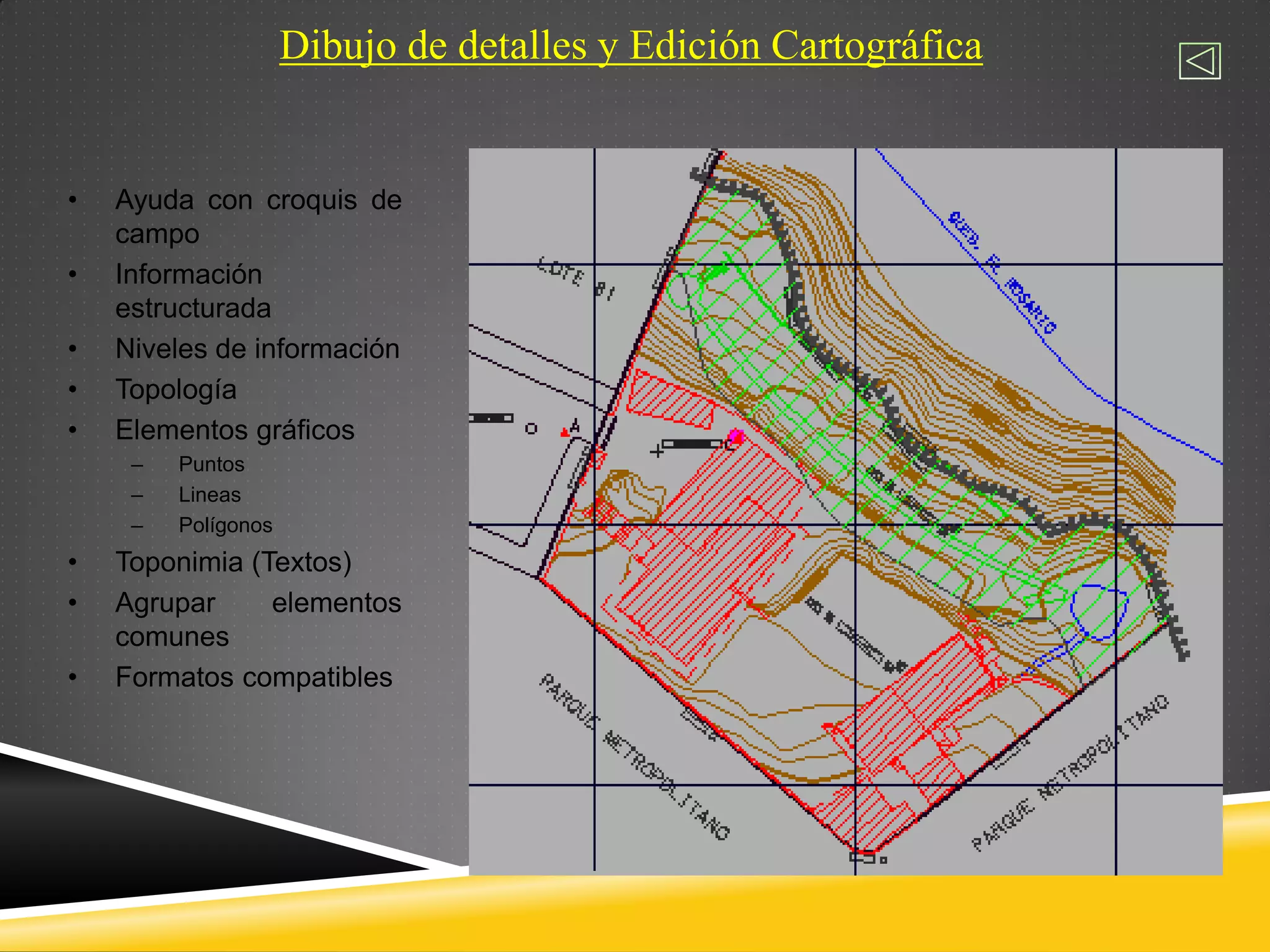

- 47. Dibujo de detalles y Edición Cartográfica • Ayuda con croquis de campo • Información estructurada • Niveles de información • Topología • Elementos gráficos – Puntos – Lineas – Polígonos • Toponimia (Textos) • Agrupar elementos comunes • Formatos compatibles
- 48. Plano topográfico e Información marginal
- 49. Diseño Final
- 51. Prisma • Blanco de comprobación metálico • Naranja • Value line (Constante del Prisma) • Desvio de 0/-30mm • Tornillo • Sujeccion para inclinación • Adaptador de bayoneta • Rosca interior 5/8¨ • Soporte y blanco de comprobación • metálico
- 52. Marcas reflectantes y Lasser
- 53. Bastones y nivel circular • Longitud mínima • 135 cm • Longitud máxima • 250cm • Conexión • Conexión de 5/8¨ • Peso • 1,2 kg • Escala • 1/10¨ • Artículos • Nivel de burbuja esférico integrado
- 54. Forma de sostener el bastón y prisma • Dando el frente al equipo, excepción lugares difíciles • El prisma apuntado al equipo y el nivel circular a un lado o hacia atrás • Sujetar con dos manos y pararse con las piernas ligeramente abiertas • Nivelar el momento propicio para la medición • Si el portamiras observa al equipo entonces el equipo observa al portamiras • En puntos para cambio de estación perfectamente nivelado • En puntos de cota poco más flexible • En detalles tiene que estar apegado al objeto aunque no esté nivelado • Si se está en medio de muchos obstáculo batir el prisma alzando para que le ubiquen

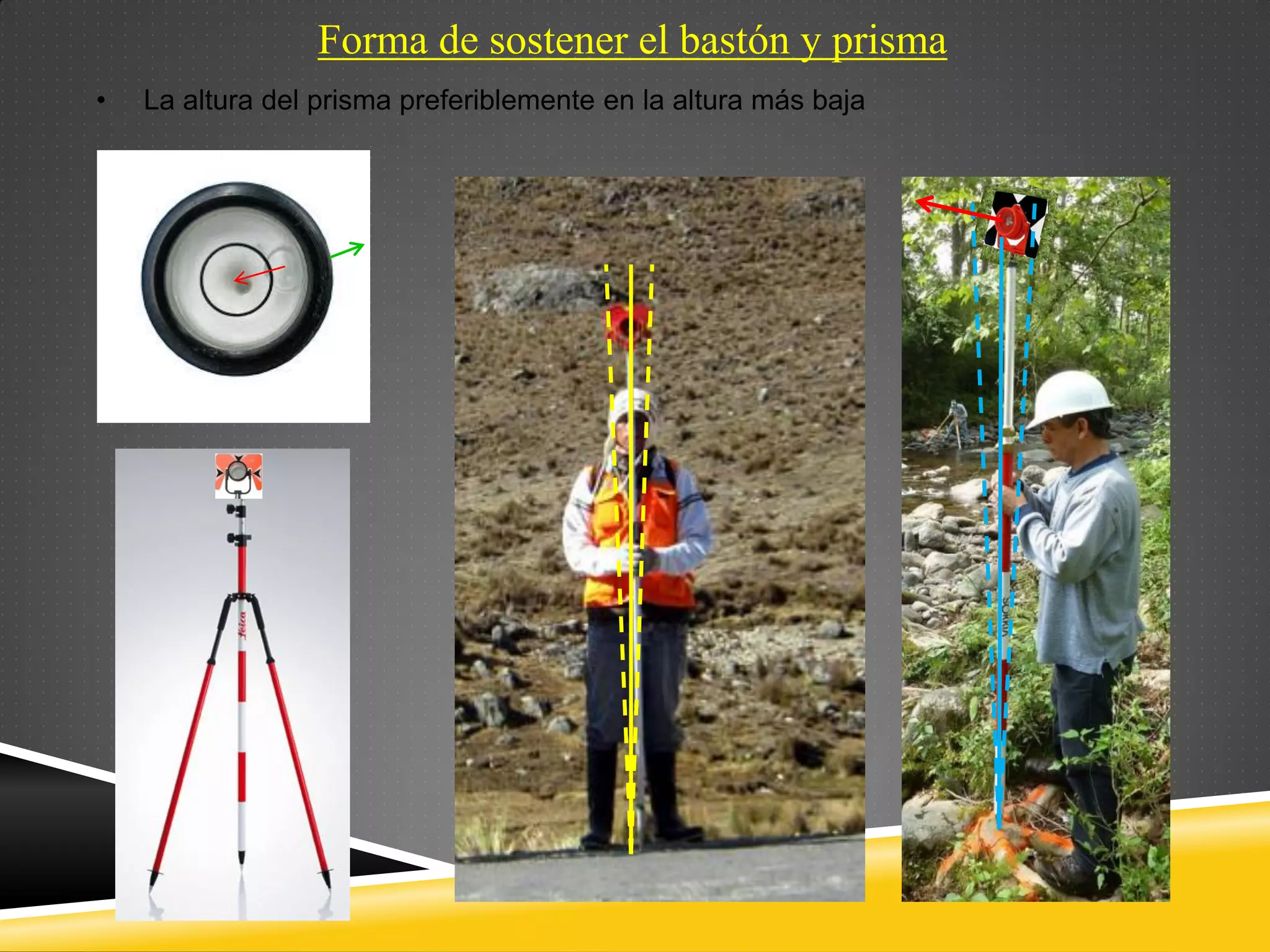

- 55. Forma de sostener el bastón y prisma • La altura del prisma preferiblemente en la altura más baja

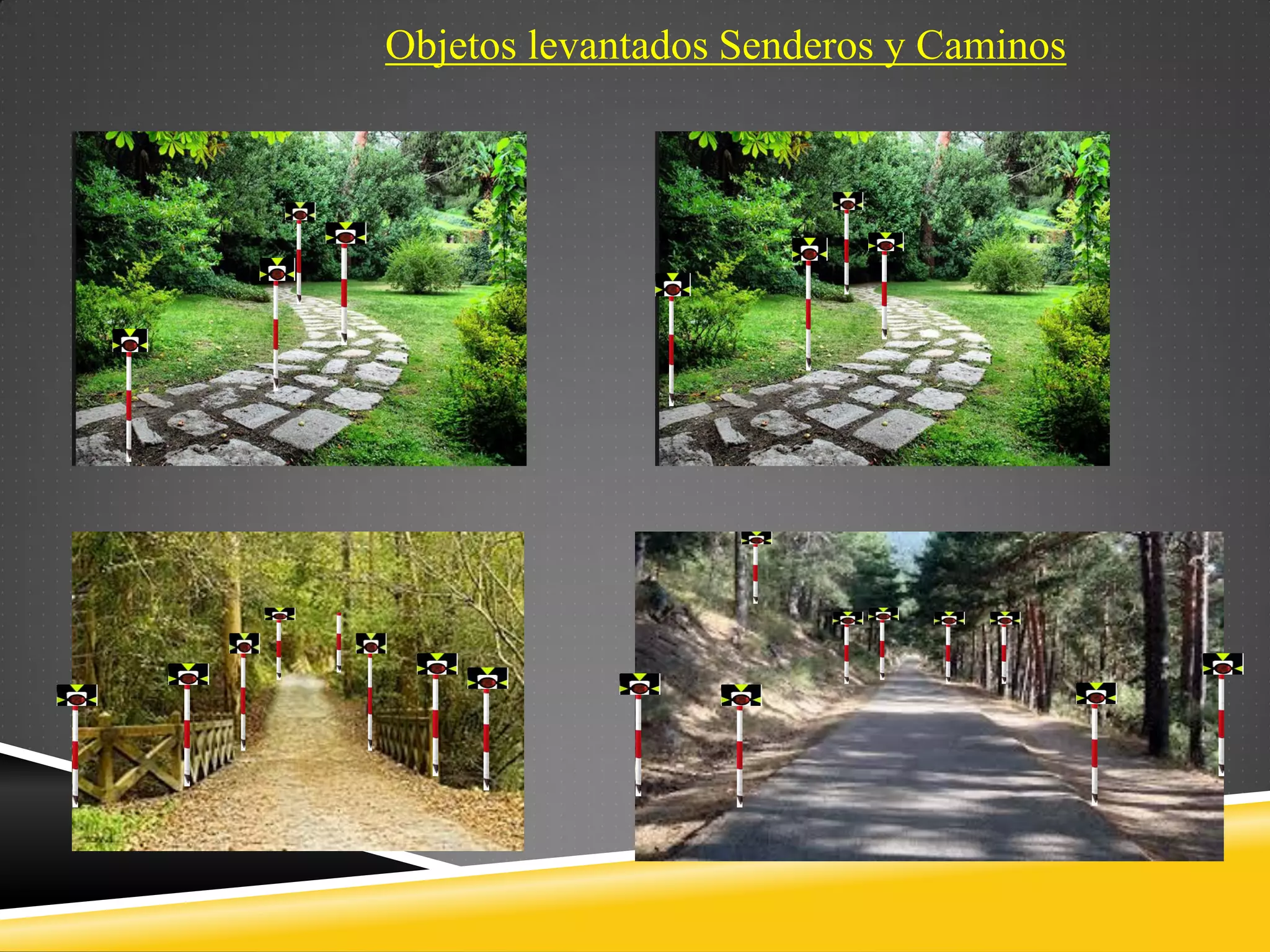

- 58. Objetos levantados Senderos y Caminos

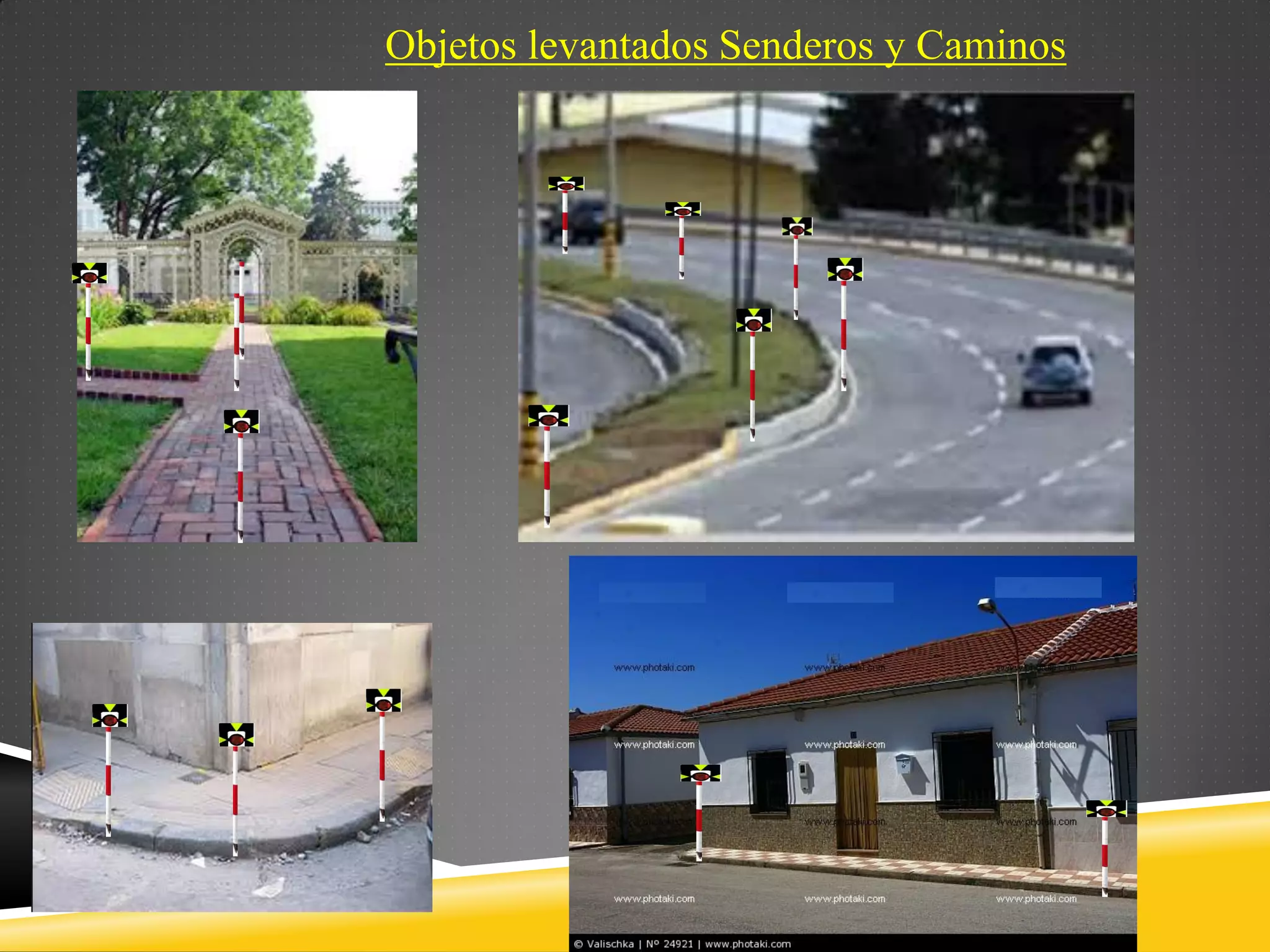

- 59. Objetos levantados Senderos y Caminos

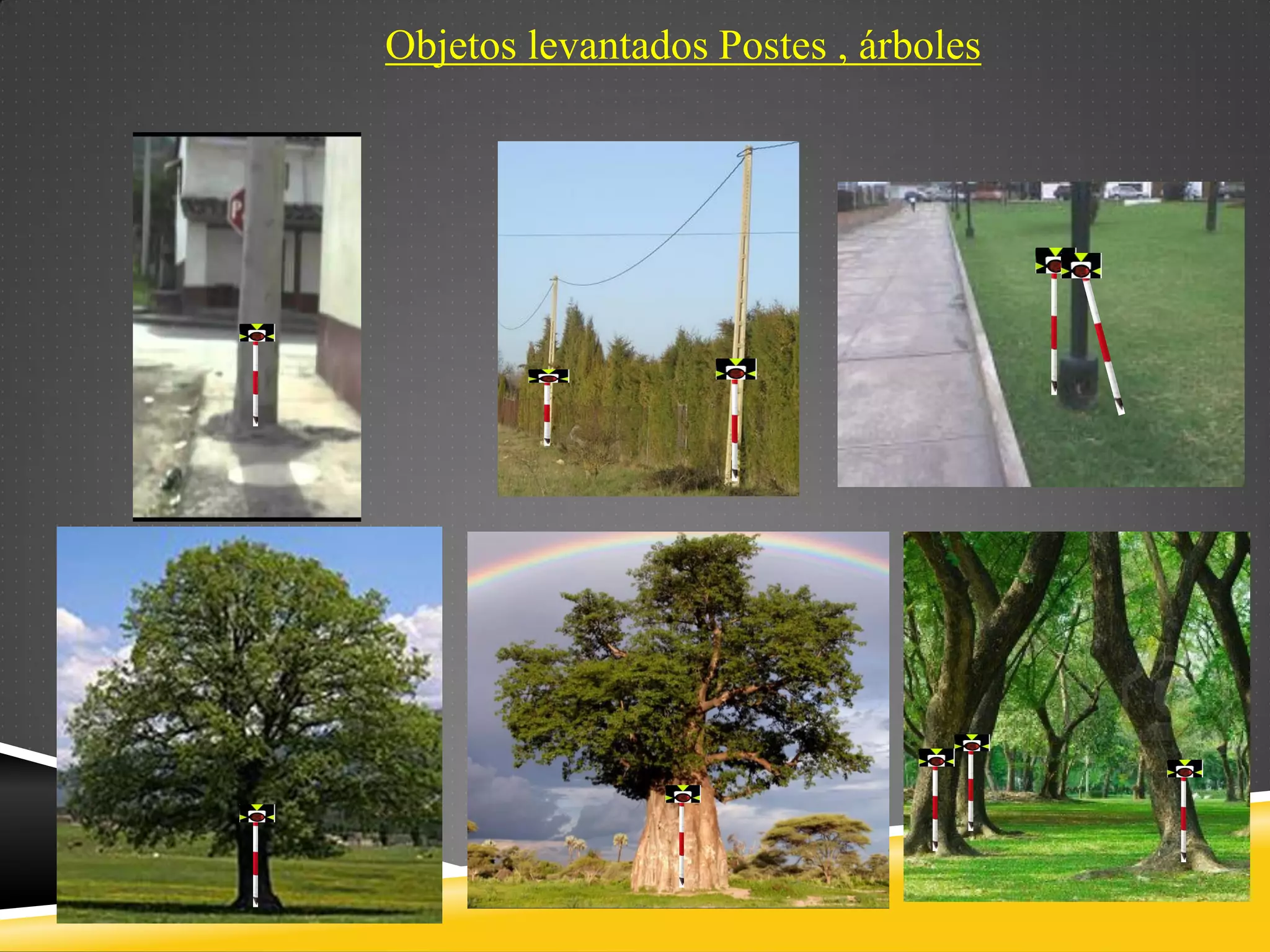

- 60. Objetos levantados Postes , árboles
- 61. Objetos levantados Alcantarillas, rejillas, sumideros, tapas
- 62. Objetos levantados Con obstrucciones
- 63. Objetos levantados Con obstrucciones
- 65. Objetos levantados asequias, rios, cursos de agua
- 66. Objetos levantados Formas Circulares
- 67. Objetos levantados Formas Circulares
- 68. Tribrach

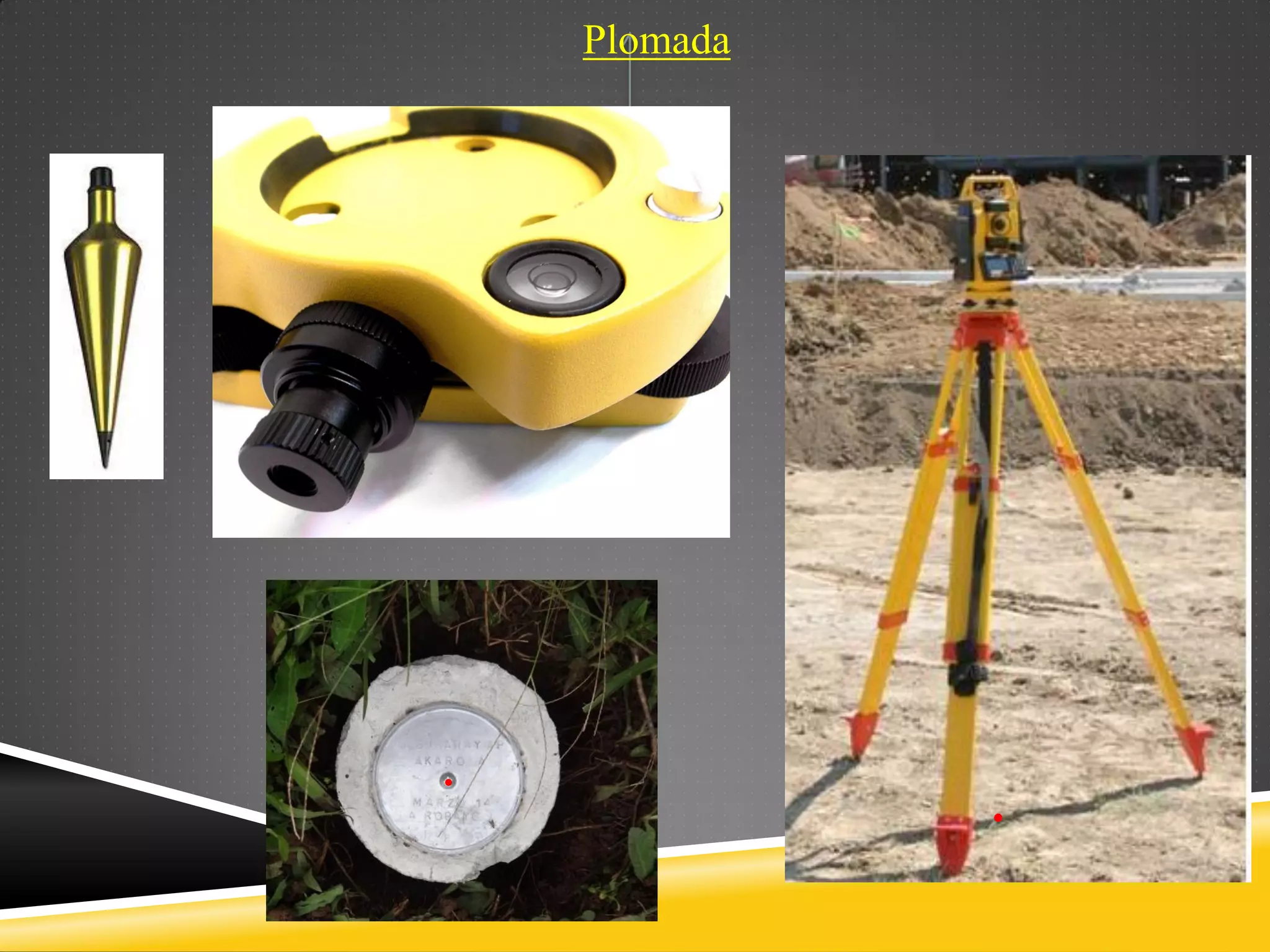

- 69. Plomada

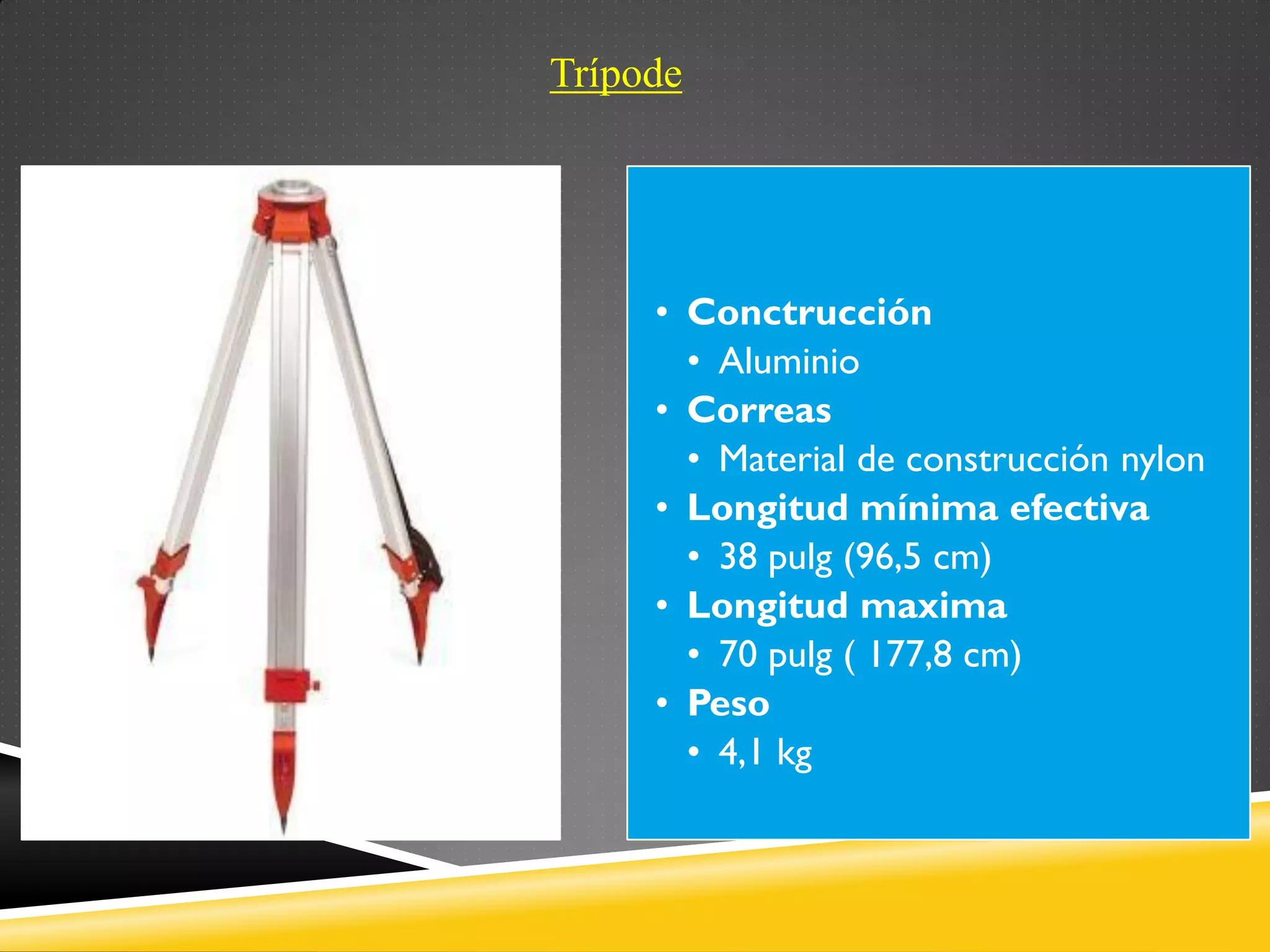

- 70. Trípode • Conctrucción • Aluminio • Correas • Material de construcción nylon • Longitud mínima efectiva • 38 pulg (96,5 cm) • Longitud maxima • 70 pulg ( 177,8 cm) • Peso • 4,1 kg

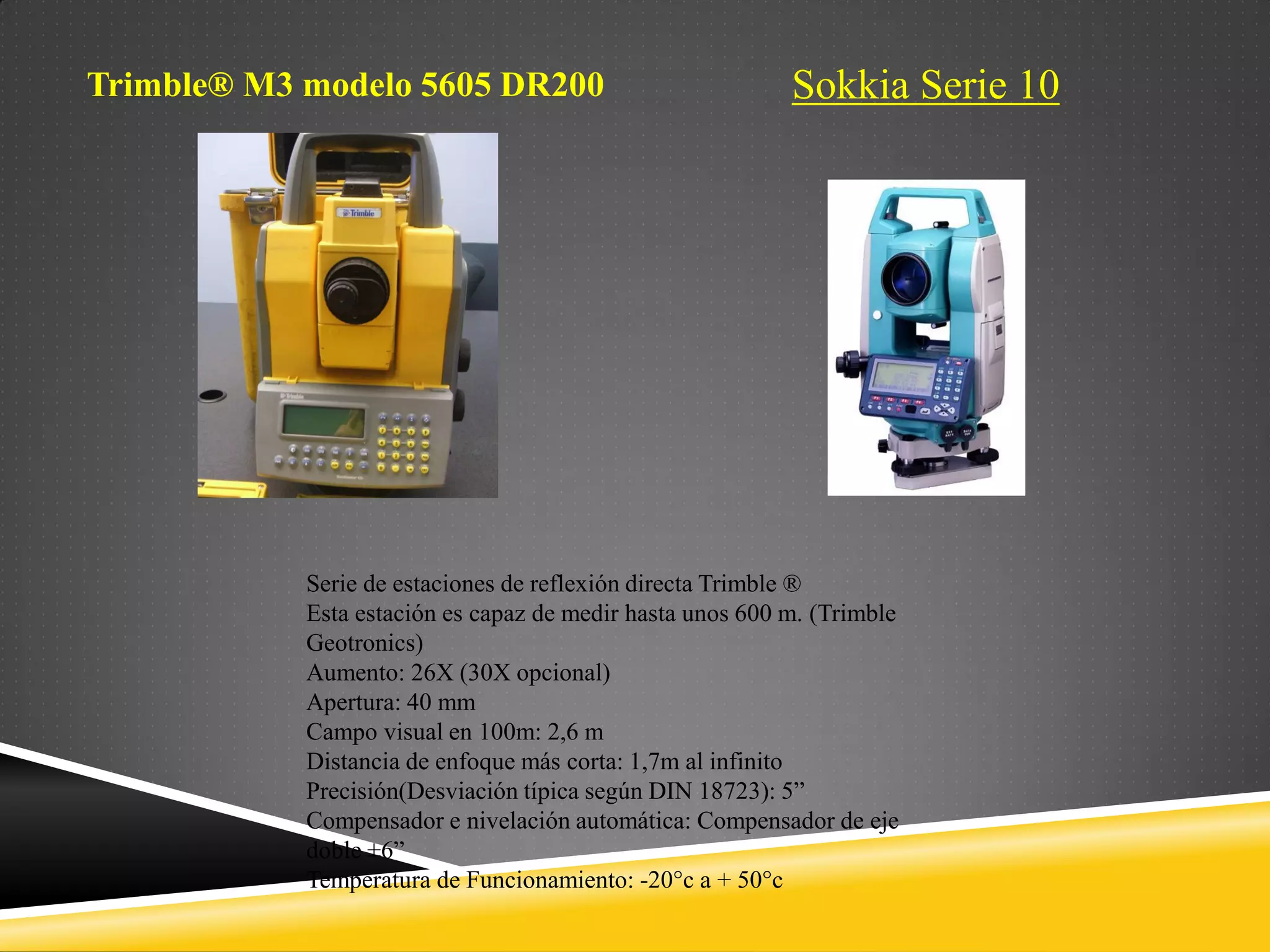

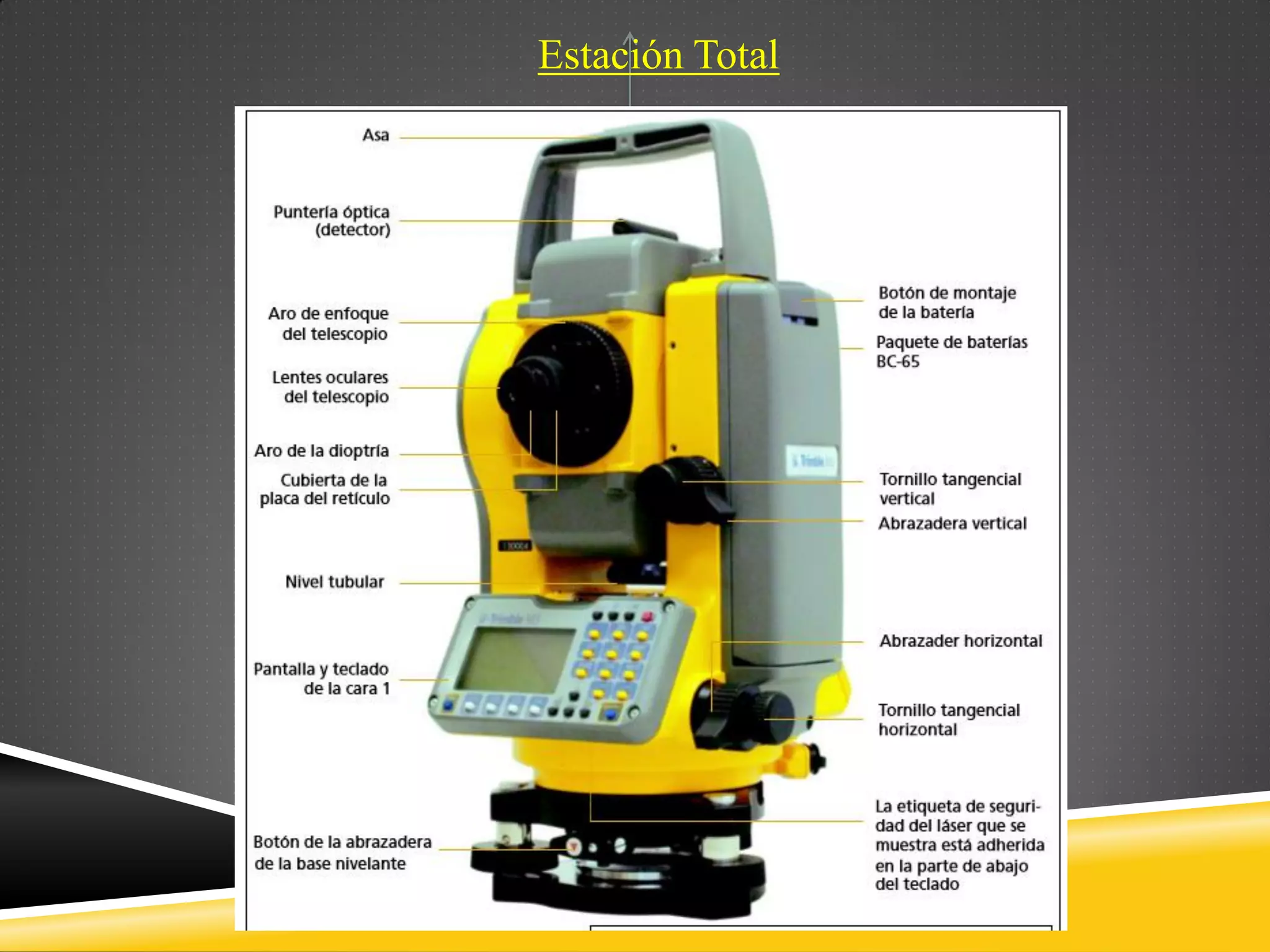

- 76. Sokkia Serie 10 Trimble® M3 modelo 5605 DR200 Serie de estaciones de reflexión directa Trimble ® Esta estación es capaz de medir hasta unos 600 m. (Trimble Geotronics) Aumento: 26X (30X opcional) Apertura: 40 mm Campo visual en 100m: 2,6 m Distancia de enfoque más corta: 1,7m al infinito Precisión(Desviación típica según DIN 18723): 5” Compensador e nivelación automática: Compensador de eje doble ±6” Temperatura de Funcionamiento: -20°c a + 50°c
- 77. Teodolito Medición mecánico óptica Lectura de hilos en una mira Precisión en medida de ángulos Mejor óptica ya que requería lectura Menor distancia para poder leer Mayor error, lectura humana Pantalla sencilla y pocos comandos Diferencias entre un teodolito y una estación total Estación Total Medición Electromagnética óptica Lectura en un prisma Precisión en medida de distancias Menor óptica ya que mide con señal Mayor distancia por la señal Menor error, mide la señal Pantalla gráfica amigable y varias herramientas Similitud Angulos horizontales y verticales Distancias Coordenadas
