2. La temperatura es una magnitud física se define como una
magnitud escalar relacionada con la energía interna de un sistema
termodinámico, definida por el principio cero de la termodinámica
que indica la intensidad de calor o frío de un cuerpo, de un objeto o
del medio ambiente, en general, medido por un termómetro.
El concepto de calor está asociado con una temperatura más alta,
la velocidad de las partículas es alta, mientras que el término frío
se asocia con una temperatura más baja. en el cero absoluto (0 K)
las partículas no tienen movimiento.
La temperatura está íntimamente relacionada con la energía
interna y con la entalpía de un sistema: a mayor temperatura
mayores serán la energía interna y la entalpía del sistema.

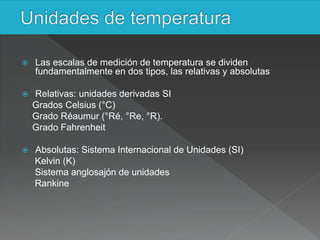

3.  Las escalas de medición de temperatura se dividen
fundamentalmente en dos tipos, las relativas y absolutas
 Relativas: unidades derivadas SI
Grados Celsius (°C)
Grado Réaumur (°Ré, °Re, °R).
Grado Fahrenheit
 Absolutas: Sistema Internacional de Unidades (SI)
Kelvin (K)
Sistema anglosajón de unidades
Rankine

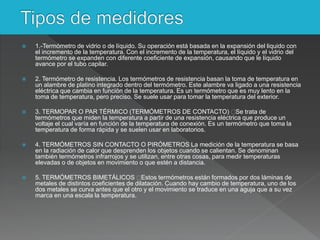

4.  1.-Termómetro de vidrio o de líquido. Su operación está basada en la expansión del liquido con
el incremento de la temperatura. Con el incremento de la temperatura, el líquido y el vidrio del
termómetro se expanden con diferente coeficiente de expansión, causando que le líquido
avance por el tubo capilar.
 2. Termómetro de resistencia. Los termómetros de resistencia basan la toma de temperatura en
un alambre de platino integrado dentro del termómetro. Este alambre va ligado a una resistencia
eléctrica que cambia en función de la temperatura. Es un termómetro que es muy lento en la
toma de temperatura, pero preciso. Se suele usar para tomar la temperatura del exterior.
 3. TERMOPAR O PAR TÉRMICO (TERMÓMETROS DE CONTACTO) Se trata de
termómetros que miden la temperatura a partir de una resistencia eléctrica que produce un
voltaje el cual varía en función de la temperatura de conexión. Es un termómetro que toma la
temperatura de forma rápida y se suelen usar en laboratorios.
 4. TERMÓMETROS SIN CONTACTO O PIRÓMETROS La medición de la temperatura se basa
en la radiación de calor que desprenden los objetos cuando se calientan. Se denominan
también termómetros infrarrojos y se utilizan, entre otras cosas, para medir temperaturas
elevadas o de objetos en movimiento o que estén a distancia.
 5. TERMÓMETROS BIMETÁLICOS Estos termómetros están formados por dos láminas de
metales de distintos coeficientes de dilatación. Cuando hay cambio de temperatura, uno de los
dos metales se curva antes que el otro y el movimiento se traduce en una aguja que a su vez
marca en una escala la temperatura.

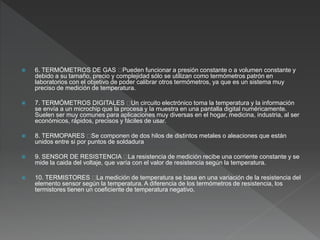

5.  6. TERMÓMETROS DE GAS Pueden funcionar a presión constante o a volumen constante y
debido a su tamaño, precio y complejidad sólo se utilizan como termómetros patrón en
laboratorios con el objetivo de poder calibrar otros termómetros, ya que es un sistema muy
preciso de medición de temperatura.
 7. TERMÓMETROS DIGITALES Un circuito electrónico toma la temperatura y la información
se envía a un microchip que la procesa y la muestra en una pantalla digital numéricamente.
Suelen ser muy comunes para aplicaciones muy diversas en el hogar, medicina, industria, al ser
económicos, rápidos, precisos y fáciles de usar.
 8. TERMOPARES Se componen de dos hilos de distintos metales o aleaciones que están
unidos entre si por puntos de soldadura
 9. SENSOR DE RESISTENCIA La resistencia de medición recibe una corriente constante y se
mide la caida del voltaje, que varía con el valor de resistencia según la temperatura.
 10. TERMISTORES La medición de temperatura se basa en una variación de la resistencia del
elemento sensor según la temperatura. A diferencia de los termómetros de resistencia, los
termistores tienen un coeficiente de temperatura negativo.

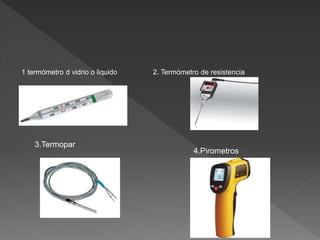

6. 1 termómetro d vidrio o liquido 2. Termómetro de resistencia
3.Termopar
4.Pirometros

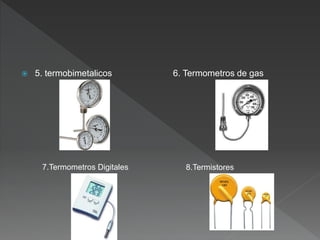

7.  5. termobimetalicos 6. Termometros de gas
7.Termometros Digitales 8.Termistores

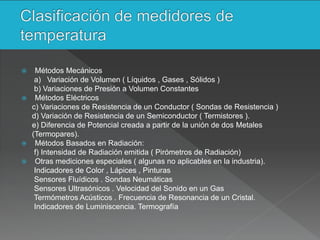

8.  Métodos Mecánicos
a) Variación de Volumen ( Líquidos , Gases , Sólidos )
b) Variaciones de Presión a Volumen Constantes
 Métodos Eléctricos
c) Variaciones de Resistencia de un Conductor ( Sondas de Resistencia )
d) Variación de Resistencia de un Semiconductor ( Termistores ).
e) Diferencia de Potencial creada a partir de la unión de dos Metales
(Termopares).
 Métodos Basados en Radiación:
f) Intensidad de Radiación emitida ( Pirómetros de Radiación)
 Otras mediciones especiales ( algunas no aplicables en la industria).
Indicadores de Color , Lápices , Pinturas
Sensores Fluídicos . Sondas Neumáticas
Sensores Ultrasónicos . Velocidad del Sonido en un Gas
Termómetros Acústicos . Frecuencia de Resonancia de un Cristal.
Indicadores de Luminiscencia. Termografía

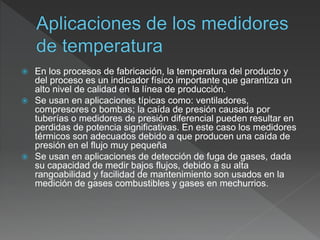

9.  En los procesos de fabricación, la temperatura del producto y
del proceso es un indicador físico importante que garantiza un
alto nivel de calidad en la línea de producción.
 Se usan en aplicaciones típicas como: ventiladores,
compresores o bombas; la caída de presión causada por
tuberías o medidores de presión diferencial pueden resultar en
perdidas de potencia significativas. En este caso los medidores
térmicos son adecuados debido a que producen una caída de
presión en el flujo muy pequeña
 Se usan en aplicaciones de detección de fuga de gases, dada
su capacidad de medir bajos flujos, debido a su alta
rangoabilidad y facilidad de mantenimiento son usados en la
medición de gases combustibles y gases en mechurrios.

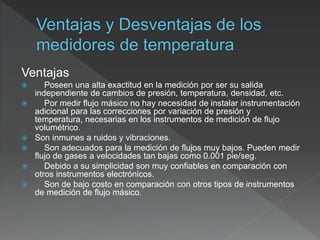

10. Ventajas
 Poseen una alta exactitud en la medición por ser su salida
independiente de cambios de presión, temperatura, densidad, etc.
 Por medir flujo másico no hay necesidad de instalar instrumentación
adicional para las correcciones por variación de presión y
temperatura, necesarias en los instrumentos de medición de flujo
volumétrico.
 Son inmunes a ruidos y vibraciones.
 Son adecuados para la medición de flujos muy bajos. Pueden medir
flujo de gases a velocidades tan bajas como 0.001 pie/seg.
 Debido a su simplicidad son muy confiables en comparación con
otros instrumentos electrónicos.
 Son de bajo costo en comparación con otros tipos de instrumentos
de medición de flujo másico.

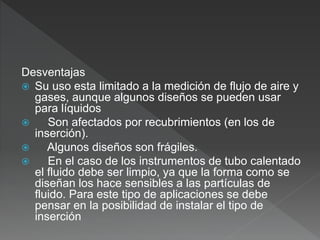

11. Desventajas
 Su uso esta limitado a la medición de flujo de aire y
gases, aunque algunos diseños se pueden usar
para líquidos
 Son afectados por recubrimientos (en los de
inserción).
 Algunos diseños son frágiles.
 En el caso de los instrumentos de tubo calentado
el fluido debe ser limpio, ya que la forma como se
diseñan los hace sensibles a las partículas de
fluido. Para este tipo de aplicaciones se debe
pensar en la posibilidad de instalar el tipo de
inserción

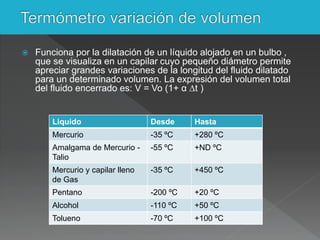

12.  Funciona por la dilatación de un líquido alojado en un bulbo ,
que se visualiza en un capilar cuyo pequeño diámetro permite
apreciar grandes variaciones de la longitud del fluido dilatado
para un determinado volumen. La expresión del volumen total
del fluido encerrado es: V = Vo (1+ α ∆t )
Liquido Desde Hasta
Mercurio -35 ºC +280 ºC
Amalgama de Mercurio -
Talio
-55 ºC +ND ºC
Mercurio y capilar lleno
de Gas
-35 ºC +450 ºC
Pentano -200 ºC +20 ºC
Alcohol -110 ºC +50 ºC
Tolueno -70 ºC +100 ºC

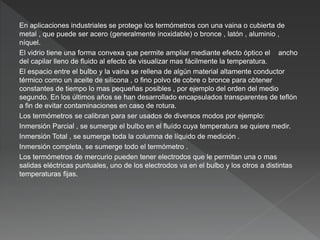

13. En aplicaciones industriales se protege los termómetros con una vaina o cubierta de
metal , que puede ser acero (generalmente inoxidable) o bronce , latón , aluminio ,
níquel.
El vidrio tiene una forma convexa que permite ampliar mediante efecto óptico el ancho
del capilar lleno de fluido al efecto de visualizar mas fácilmente la temperatura.
El espacio entre el bulbo y la vaina se rellena de algún material altamente conductor
térmico como un aceite de silicona , o fino polvo de cobre o bronce para obtener
constantes de tiempo lo mas pequeñas posibles , por ejemplo del orden del medio
segundo. En los últimos años se han desarrollado encapsulados transparentes de teflón
a fin de evitar contaminaciones en caso de rotura.
Los termómetros se calibran para ser usados de diversos modos por ejemplo:
Inmersión Parcial , se sumerge el bulbo en el fluído cuya temperatura se quiere medir.
Inmersión Total , se sumerge toda la columna de líquido de medición .
Inmersión completa, se sumerge todo el termómetro .
Los termómetros de mercurio pueden tener electrodos que le permitan una o mas
salidas eléctricas puntuales, uno de los electrodos va en el bulbo y los otros a distintas
temperaturas fijas.

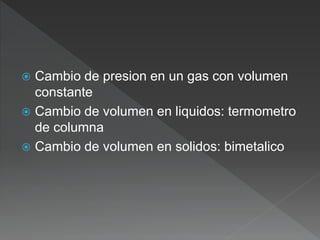

14.  Cambio de presion en un gas con volumen
constante
 Cambio de volumen en liquidos: termometro
de columna
 Cambio de volumen en solidos: bimetalico

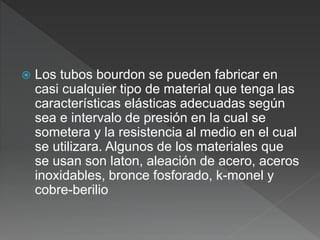

15.  Los tubos bourdon se pueden fabricar en
casi cualquier tipo de material que tenga las
características elásticas adecuadas según
sea e intervalo de presión en la cual se
sometera y la resistencia al medio en el cual
se utilizara. Algunos de los materiales que
se usan son laton, aleación de acero, aceros
inoxidables, bronce fosforado, k-monel y
cobre-berilio
