1. ESCUELA SUPERIOR POLITÉCNICA DE CHIMBORAZO
FACULTAD DE MECÁNICA
ESCUELA DE INGENIERÍA DE MANTENIMIENTO
TRABAJO DE INSTRUMENTACIÓN
TERMÓMETROS DE DILATACIÓN
INTEGRANTES:
Arévalo Huber
Alvarez José
Choco Edwin
FECHA: 26-04-2014

2. INTRODUCCIÓN
Cotidianamente se utiliza algunas clases de termómetros,
dependiendo de donde sea su aplicación y los
parámetros de funcionamiento.
El funcionamiento de los termómetros se basa en la
propiedad conocida como dilatación de una sustancia.

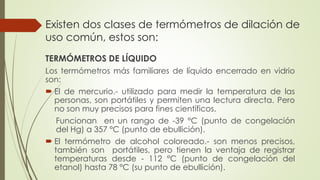

3. Existen dos clases de termómetros de dilación de
uso común, estos son:
TERMÓMETROS DE LÍQUIDO
Los termómetros más familiares de líquido encerrado en vidrio
son:
 El de mercurio.- utilizado para medir la temperatura de las
personas, son portátiles y permiten una lectura directa. Pero
no son muy precisos para fines científicos.
Funcionan en un rango de -39 °C (punto de congelación
del Hg) a 357 °C (punto de ebullición).
 El termómetro de alcohol coloreado.- son menos precisos,
también son portátiles, pero tienen la ventaja de registrar
temperaturas desde - 112 °C (punto de congelación del
etanol) hasta 78 °C (su punto de ebullición).

4. TERMÓMETROS DE GAS
 El termómetro de gas de volumen constante es muy
exacto, Pero es más complicado, por lo que son
empleados para graduar otros termómetros, y poseen un
gran margen de medición: de - 27 °C a1477 °C.
 Estos termómetros se constituyen principalmente de una
ampolla con gas-helio, hidrogeno o nitrógeno,
dependiendo de dónde se lo vaya a utilizar, y de un
manómetro medidor de la presión.
Véase más detalles de la introducción en: (Iñaki Carrascal Mozo, 1998)

5. TERMÓMETROS DE DILATACIÓN
Los termómetros de dilatación más conocidos
son los siguientes:
Termómetros de líquido en vidrio.
Termómetro bimetálico.
Termómetro de bulbo y capilar.

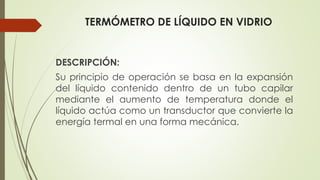

6. TERMÓMETRO DE LÍQUIDO EN VIDRIO
DESCRIPCIÓN:
Su principio de operación se basa en la expansión
del líquido contenido dentro de un tubo capilar
mediante el aumento de temperatura donde el
líquido actúa como un transductor que convierte la
energía termal en una forma mecánica.

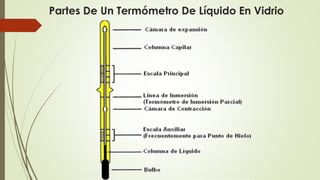

7. Partes De Un Termómetro De Líquido En Vidrio

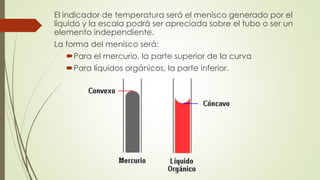

8. El indicador de temperatura será el menisco generado por el
líquido y la escala podrá ser apreciada sobre el tubo o ser un
elemento independiente.
La forma del menisco será:
Para el mercurio, la parte superior de la curva
Para líquidos orgánicos, la parte inferior.

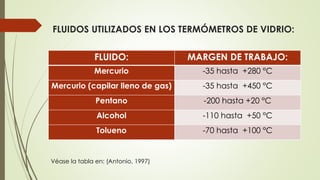

9. FLUIDOS UTILIZADOS EN LOS TERMÓMETROS DE VIDRIO:
FLUIDO: MARGEN DE TRABAJO:
Mercurio -35 hasta +280 °C
Mercurio (capilar lleno de gas) -35 hasta +450 °C
Pentano -200 hasta +20 °C
Alcohol -110 hasta +50 °C
Tolueno -70 hasta +100 °C
Véase la tabla en: (Antonio, 1997)

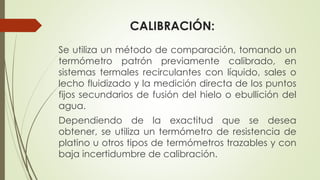

10. CALIBRACIÓN:
Se utiliza un método de comparación, tomando un
termómetro patrón previamente calibrado, en
sistemas termales recirculantes con líquido, sales o
lecho fluidizado y la medición directa de los puntos
fijos secundarios de fusión del hielo o ebullición del
agua.
Dependiendo de la exactitud que se desea
obtener, se utiliza un termómetro de resistencia de
platino u otros tipos de termómetros trazables y con
baja incertidumbre de calibración.

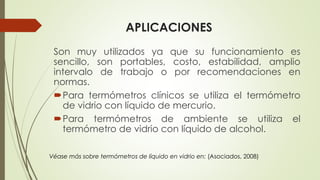

11. APLICACIONES
Son muy utilizados ya que su funcionamiento es
sencillo, son portables, costo, estabilidad, amplio
intervalo de trabajo o por recomendaciones en
normas.
Para termómetros clínicos se utiliza el termómetro
de vidrio con líquido de mercurio.
Para termómetros de ambiente se utiliza el
termómetro de vidrio con líquido de alcohol.
Véase más sobre termómetros de líquido en vidrio en: (Asociados, 2008)

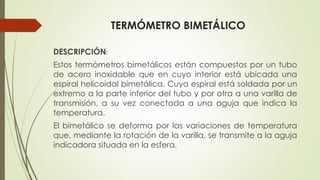

12. TERMÓMETRO BIMETÁLICO
DESCRIPCIÓN:
Estos termómetros bimetálicos están compuestos por un tubo
de acero inoxidable que en cuyo interior está ubicada una
espiral helicoidal bimetálica. Cuya espiral está soldada por un
extremo a la parte inferior del tubo y por otra a una varilla de
transmisión, a su vez conectada a una aguja que indica la
temperatura.
El bimetálico se deforma por las variaciones de temperatura
que, mediante la rotación de la varilla, se transmite a la aguja
indicadora situada en la esfera.

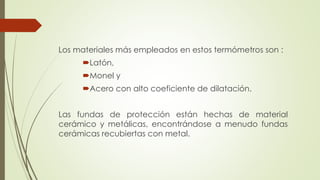

13. Los materiales más empleados en estos termómetros son :
Latón,
Monel y
Acero con alto coeficiente de dilatación.
Las fundas de protección están hechas de material
cerámico y metálicas, encontrándose a menudo fundas
cerámicas recubiertas con metal.

14. PARTES DE UN TERMÓMETRO BIMETÁLICO

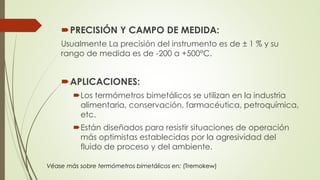

15. PRECISIÓN Y CAMPO DE MEDIDA:
Usualmente La precisión del instrumento es de ± 1 % y su
rango de medida es de -200 a +500°C.
APLICACIONES:
Los termómetros bimetálicos se utilizan en la industria
alimentaria, conservación, farmacéutica, petroquímica,
etc.
Están diseñados para resistir situaciones de operación
más optimistas establecidas por la agresividad del
fluido de proceso y del ambiente.
Véase más sobre termómetros bimetálicos en: (Tremokew)

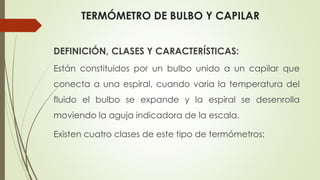

16. TERMÓMETRO DE BULBO Y CAPILAR
DEFINICIÓN, CLASES Y CARACTERÍSTICAS:
Están constituidos por un bulbo unido a un capilar que
conecta a una espiral, cuando varia la temperatura del
fluido el bulbo se expande y la espiral se desenrolla
moviendo la aguja indicadora de la escala.
Existen cuatro clases de este tipo de termómetros:

17. Clase I: Termómetros actuados por líquido.
Estos termómetros están lleno de líquido y son
proporcionales a la temperatura por lo que se tiene
una escala uniforme de medición.
Tienen en rango de medición de 150 a 500 °C
dependiendo del líquido que se esté empleando en
el termómetro

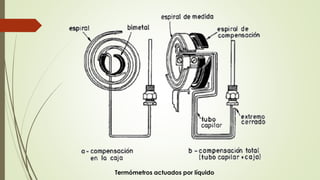

18. Termómetros actuados por líquido

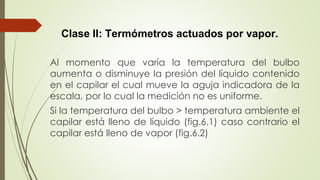

19. Clase II: Termómetros actuados por vapor.
Al momento que varía la temperatura del bulbo
aumenta o disminuye la presión del líquido contenido
en el capilar el cual mueve la aguja indicadora de la
escala, por lo cual la medición no es uniforme.
Si la temperatura del bulbo > temperatura ambiente el
capilar está lleno de líquido (fig.6.1) caso contrario el
capilar está lleno de vapor (fig.6.2)

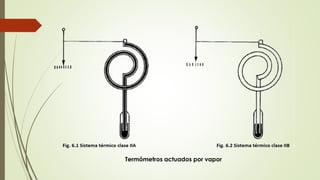

20. Termómetros actuados por vapor

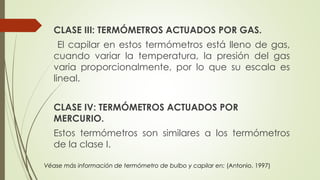

21. CLASE III: TERMÓMETROS ACTUADOS POR GAS.
El capilar en estos termómetros está lleno de gas,
cuando variar la temperatura, la presión del gas
varia proporcionalmente, por lo que su escala es
lineal.
CLASE IV: TERMÓMETROS ACTUADOS POR
MERCURIO.
Estos termómetros son similares a los termómetros
de la clase I.
Véase más información de termómetro de bulbo y capilar en: (Antonio, 1997)

22. Bibliografía
• Antonio, C. S. (1997). Instrumentación Industrial . Barcelona - España:
ALFAOMEGA.
• Asociados, M. &. (09 de 2008). La Guía Metas. Recuperado el 28 de 04 de
2014, de La Guía Metas: http://www.metas.com.mx/guiametas/La-Guia-
MetAs-08-09-termometros-liquido-en-vidrio.pdf
• Iñaki Carrascal Mozo, C. T. (04 de 06 de 1998). termometría / Introducción .
Recuperado el 06 de 05 de 2014, de termometría / Introducción :
http://www.carrascal.net46.net/fisicas/termometria/introduccion.htm
• Tremokew. (s.f.). Tremokew. Recuperado el 28 de 04 de 2014, de Tremokew:
http://www.termokew.mx/termometros.php
