El teodolito es un instrumento óptico-mecánico portátil que se utiliza para medir ángulos verticales y horizontales con precisión en topografía e ingeniería. Existen diferentes tipos como teodolitos repetidores, reiteradores, brújula y electrónicos. Todos tienen ejes vertical, horizontal y óptico para medir ángulos y algunos también permiten medir distancias.
2.1 OBJETIVOS GENERALES:
Aprender el manejo de los nuevos materiales topográficos para la nueva practica que realizaremos.
Saber cómo encontrar ángulos horizontales con ayuda de los materiales adecuados.
2.2 OBJETIVOS ESPECÍFICOS
Conocer las partes del teodolito para su correcta manipulación.
Aplicar el procedimiento adecuado en el estacionamiento del teodolito.
Manejar el sistema de lecturas angulares del teodolito.
Usar loa ángulos verticales y horizontales para hacer un levantamiento
3 DESCRIPCIÓN DEL TRABAJO DE CAMPO
3.1 RECONOCIMIENTO DEL TERRENO:
a) Lugar:
Dentro de la Ciudad Universitaria Pedro Ruiz Gallo, a espaldas de la Facultad de Zootecnia a campo abierto.
b) Ubicación:
Campo de la Ciudad Universitaria.
c) Limites Referenciales:
Ciudad Universitaria “Nacional Pedro Ruiz Gallo”
Limita:
- Por el Norte: Colegio de la aplicación de la UNPRG
- Por el Sur: Con la urbanización " las dunas"
- Por el Este: Facultad de zootecnia
- Po el Oeste: Pueblo joven “la Republicana”
d) Fecha y Hora:
03 de Setiembre del 2014, desde las 2:10 - 5:30 pm.
e) Descripción del terreno:
En el campo de trabajo hemos identificado un
suelo seco, duro y algo de partículas de arena.
Es un terreno casi plano con arbustos, pocos
árboles y con algunos obstáculos.
2.1 TRABAJO DE CAMPO
a) Materiales, equipos e instrumentación empleado:
Para realizar mediciones precisas hemos utilizado los siguientes instrumentos o materiales:
- 02 jalones
- 01 wincha
- 01 nivel
- 01 teodolito
- 01 libreta topográfica
- 02 trípode
- 01 mira
- 01 eclímetro
- 01 brújula
- 01 GPS
a) Jalón: son bastones metálicos pintados cada 10 cm de colores para poder visualizar puntos en el terreno y hacer bien las punterías, se utilizan para marcar puntos fijos en el levantamiento de planos topográficos, para trazar alineaciones, para determinar las bases y para marcar puntos particulares sobre el terreno. Normalmente, son un medio auxiliar al teodolito, la brújula, etc.
b) wincha: es una cinta métrica flexible, enrollada dentro de una caja de plástico o metal, que generalmente esta graduada en centímetros en un costado de la cinta y en pulgadas en el otro lado.
c) Libreta topográfica: es una libreta adecuada con divisiones en las páginas para transcribir los datos recogidos en las mediciones.
d) Teodolito: es un instrumento de medición mecánico-óptico que se utiliza para obtener ángulos verticales y, en el mayor de los casos, horizontales, ámbito en el cual tiene una precisión elevada. Con otras herramientas auxiliares puede medir distanc
2.1 OBJETIVOS GENERALES:
Aprender el manejo de los nuevos materiales topográficos para la nueva practica que realizaremos.
Saber cómo encontrar ángulos horizontales con ayuda de los materiales adecuados.
2.2 OBJETIVOS ESPECÍFICOS
Conocer las partes del teodolito para su correcta manipulación.
Aplicar el procedimiento adecuado en el estacionamiento del teodolito.
Manejar el sistema de lecturas angulares del teodolito.
Usar loa ángulos verticales y horizontales para hacer un levantamiento
3 DESCRIPCIÓN DEL TRABAJO DE CAMPO
3.1 RECONOCIMIENTO DEL TERRENO:
a) Lugar:
Dentro de la Ciudad Universitaria Pedro Ruiz Gallo, a espaldas de la Facultad de Zootecnia a campo abierto.
b) Ubicación:
Campo de la Ciudad Universitaria.
c) Limites Referenciales:
Ciudad Universitaria “Nacional Pedro Ruiz Gallo”
Limita:
- Por el Norte: Colegio de la aplicación de la UNPRG
- Por el Sur: Con la urbanización " las dunas"
- Por el Este: Facultad de zootecnia
- Po el Oeste: Pueblo joven “la Republicana”
d) Fecha y Hora:
03 de Setiembre del 2014, desde las 2:10 - 5:30 pm.
e) Descripción del terreno:
En el campo de trabajo hemos identificado un
suelo seco, duro y algo de partículas de arena.
Es un terreno casi plano con arbustos, pocos
árboles y con algunos obstáculos.
2.1 TRABAJO DE CAMPO
a) Materiales, equipos e instrumentación empleado:
Para realizar mediciones precisas hemos utilizado los siguientes instrumentos o materiales:
- 02 jalones
- 01 wincha
- 01 nivel
- 01 teodolito
- 01 libreta topográfica
- 02 trípode
- 01 mira
- 01 eclímetro
- 01 brújula
- 01 GPS
a) Jalón: son bastones metálicos pintados cada 10 cm de colores para poder visualizar puntos en el terreno y hacer bien las punterías, se utilizan para marcar puntos fijos en el levantamiento de planos topográficos, para trazar alineaciones, para determinar las bases y para marcar puntos particulares sobre el terreno. Normalmente, son un medio auxiliar al teodolito, la brújula, etc.
b) wincha: es una cinta métrica flexible, enrollada dentro de una caja de plástico o metal, que generalmente esta graduada en centímetros en un costado de la cinta y en pulgadas en el otro lado.
c) Libreta topográfica: es una libreta adecuada con divisiones en las páginas para transcribir los datos recogidos en las mediciones.
d) Teodolito: es un instrumento de medición mecánico-óptico que se utiliza para obtener ángulos verticales y, en el mayor de los casos, horizontales, ámbito en el cual tiene una precisión elevada. Con otras herramientas auxiliares puede medir distanc
libro conabilidad financiera, 5ta edicion.pdfMiriamAquino27
LIBRO DE CONTABILIDAD FINANCIERA, ESTE TE AYUDARA PARA EL AVANCE DE TU CARRERA EN LA CONTABILIDAD FINANCIERA.
SI ERES INGENIERO EN GESTION ESTE LIBRO TE AYUDARA A COMPRENDER MEJOR EL FUNCIONAMIENTO DE LA CONTABLIDAD FINANCIERA, EN AREAS ADMINISTRATIVAS ENLA CARREARA DE INGENERIA EN GESTION EMPRESARIAL, ESTE LIBRO FUE UTILIZADO PARA ALUMNOS DE SEGUNDO SEMESTRE
EDT (Estructura de Desglose de Trabajo).pdffranco14021
• EDT: Estructura Desagregada del Trabajo
(Desagregar: Separar dos cosas que estaban unidas)
• WBS: Work Breakdown Structure
• Representa TODO el trabajo que se debe realizar en un Proyecto
•Equivale al índice de un libro

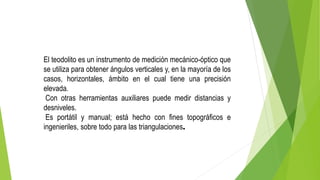

2. El teodolito es un instrumento de medición mecánico-óptico que
se utiliza para obtener ángulos verticales y, en la mayoría de los
casos, horizontales, ámbito en el cual tiene una precisión
elevada.
Con otras herramientas auxiliares puede medir distancias y
desniveles.
Es portátil y manual; está hecho con fines topográficos e
ingenieriles, sobre todo para las triangulaciones.

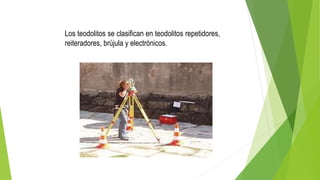

4. Los teodolitos se clasifican en teodolitos repetidores,
reiteradores, brújula y electrónicos.

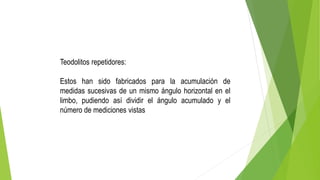

5. Teodolitos repetidores:
Estos han sido fabricados para la acumulación de
medidas sucesivas de un mismo ángulo horizontal en el
limbo, pudiendo así dividir el ángulo acumulado y el
número de mediciones vistas

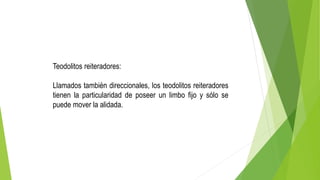

6. Teodolitos reiteradores:
Llamados también direccionales, los teodolitos reiteradores
tienen la particularidad de poseer un limbo fijo y sólo se
puede mover la alidada.

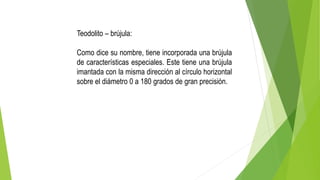

7. Teodolito – brújula:
Como dice su nombre, tiene incorporada una brújula
de características especiales. Este tiene una brújula
imantada con la misma dirección al círculo horizontal
sobre el diámetro 0 a 180 grados de gran precisión.
8. Teodolito electrónico:
Es la versión del teodolito óptico, con la
incorporación de electrónica para hacer las lecturas
del círculo vertical y horizontal, mostrando los
ángulos en una pantalla, eliminando errores de
apreciación. Es más simple en su uso, y, por requerir
menos piezas, es más simple su fabricación y en
algunos casos su calibración.

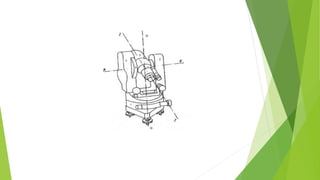

9. El teodolito tiene tres ejes principales
1. Eje Vertical de Rotación Instrumental: z
2. Eje Horizontal de Rotación del Anteojo: k
3. Eje Óptico: z

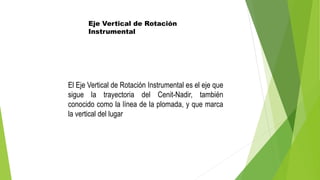

10. Eje Vertical de Rotación
Instrumental
El Eje Vertical de Rotación Instrumental es el eje que
sigue la trayectoria del Cenit-Nadir, también
conocido como la línea de la plomada, y que marca
la vertical del lugar

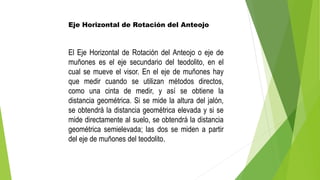

11. Eje Horizontal de Rotación del Anteojo
El Eje Horizontal de Rotación del Anteojo o eje de
muñones es el eje secundario del teodolito, en el
cual se mueve el visor. En el eje de muñones hay
que medir cuando se utilizan métodos directos,
como una cinta de medir, y así se obtiene la
distancia geométrica. Si se mide la altura del jalón,
se obtendrá la distancia geométrica elevada y si se
mide directamente al suelo, se obtendrá la distancia
geométrica semielevada; las dos se miden a partir
del eje de muñones del teodolito.

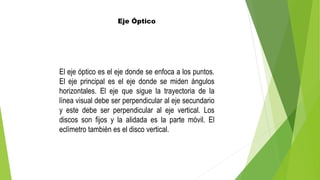

12. Eje Óptico
El eje óptico es el eje donde se enfoca a los puntos.
El eje principal es el eje donde se miden ángulos
horizontales. El eje que sigue la trayectoria de la
línea visual debe ser perpendicular al eje secundario
y este debe ser perpendicular al eje vertical. Los
discos son fijos y la alidada es la parte móvil. El
eclímetro también es el disco vertical.

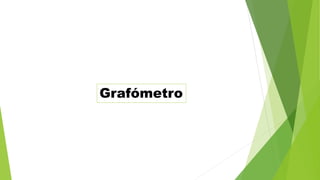

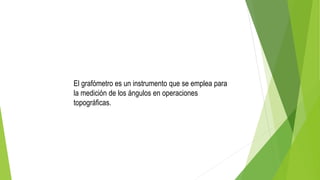

15. El grafómetro es un instrumento que se emplea para
la medición de los ángulos en operaciones
topográficas.

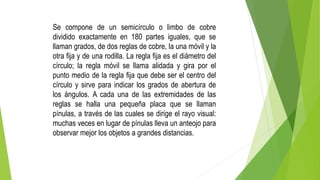

16. Se compone de un semicírculo o limbo de cobre
dividido exactamente en 180 partes iguales, que se
llaman grados, de dos reglas de cobre, la una móvil y la
otra fija y de una rodilla. La regla fija es el diámetro del
círculo; la regla móvil se llama alidada y gira por el
punto medio de la regla fija que debe ser el centro del
círculo y sirve para indicar los grados de abertura de
los ángulos. A cada una de las extremidades de las
reglas se halla una pequeña placa que se llaman
pínulas, a través de las cuales se dirige el rayo visual:
muchas veces en lugar de pínulas lleva un anteojo para
observar mejor los objetos a grandes distancias.

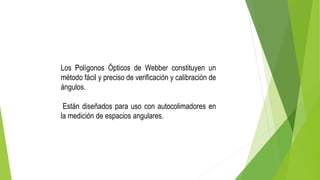

18. Los Polígonos Ópticos de Webber constituyen un
método fácil y preciso de verificación y calibración de
ángulos.
Están diseñados para uso con autocolimadores en
la medición de espacios angulares.

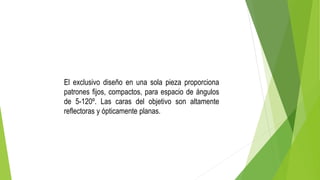

19. El exclusivo diseño en una sola pieza proporciona
patrones fijos, compactos, para espacio de ángulos
de 5-120º. Las caras del objetivo son altamente
reflectoras y ópticamente planas.

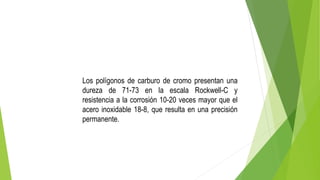

20. Los polígonos de carburo de cromo presentan una
dureza de 71-73 en la escala Rockwell-C y
resistencia a la corrosión 10-20 veces mayor que el
acero inoxidable 18-8, que resulta en una precisión
permanente.

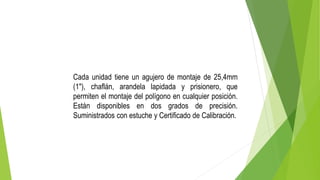

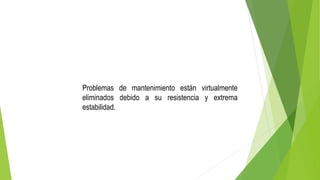

22. Cada unidad tiene un agujero de montaje de 25,4mm
