El documento describe diferentes tipos de termómetros de gas, incluyendo termómetros de gas a volumen constante, termómetros de gas a presión constante, y cómo funcionan. Un termómetro de gas consta de un recipiente de gas conectado a una columna graduada conteniendo mercurio. Al calentarse el gas, se expande y empuja la columna de mercurio hacia arriba, permitiendo medir la temperatura. Los termómetros de gas a volumen constante mantienen el gas a volumen constante al variar la presión, mientras que los de presión const

1. FRIDA YUNUEN SAAVEDRA
VILLA
EL TERMOMETRO DE GAS

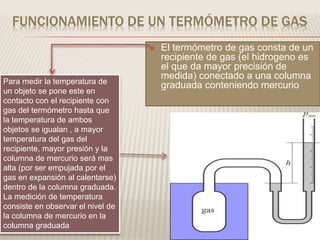

2. FUNCIONAMIENTO DE UN TERMÓMETRO DE GAS
 El termómetro de gas consta de un
recipiente de gas (el hidrogeno es
el que da mayor precisión de
medida) conectado a una columna
graduada conteniendo mercurioPara medir la temperatura de
un objeto se pone este en
contacto con el recipiente con
gas del termómetro hasta que
la temperatura de ambos
objetos se igualan , a mayor
temperatura del gas del
recipiente, mayor presión y la
columna de mercurio será mas
alta (por ser empujada por el
gas en expansión al calentarse)
dentro de la columna graduada.
La medición de temperatura
consiste en observar el nivel de
la columna de mercurio en la
columna graduada

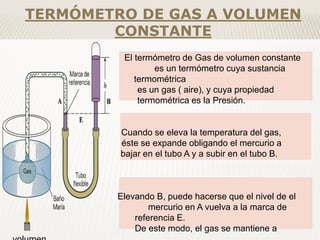

3. El termómetro de Gas de volumen constante
es un termómetro cuya sustancia
termométrica
es un gas ( aire), y cuya propiedad
termométrica es la Presión.
Cuando se eleva la temperatura del gas,
éste se expande obligando el mercurio a
bajar en el tubo A y a subir en el tubo B.
Elevando B, puede hacerse que el nivel de el
mercurio en A vuelva a la marca de
referencia E.
De este modo, el gas se mantiene a
TERMÓMETRO DE GAS A VOLUMEN
CONSTANTE

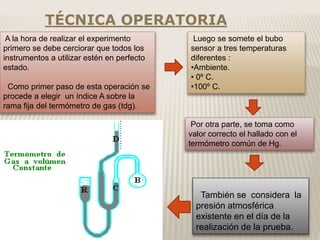

4. TÉCNICA OPERATORIA
También se considera la
presión atmosférica
existente en el día de la
realización de la prueba.
A la hora de realizar el experimento
primero se debe cerciorar que todos los
instrumentos a utilizar estén en perfecto
estado.
Como primer paso de esta operación se
procede a elegir un índice A sobre la
rama fija del termómetro de gas (tdg).
Luego se somete el bubo
sensor a tres temperaturas
diferentes :
•Ambiente.
• 0º C.
•100º C.
Por otra parte, se toma como
valor correcto el hallado con el
termómetro común de Hg.

6. CÁLCULO DEL COEFICIENTE DE TENSIÓN DE
UN GAS A VOLUMEN CONSTANTE


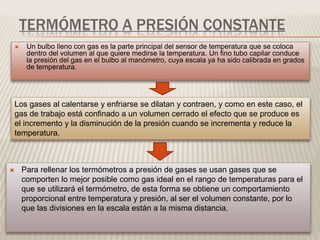

7. TERMÓMETRO A PRESIÓN CONSTANTE
 Un bulbo lleno con gas es la parte principal del sensor de temperatura que se coloca
dentro del volumen al que quiere medirse la temperatura. Un fino tubo capilar conduce
la presión del gas en el bulbo al manómetro, cuya escala ya ha sido calibrada en grados
de temperatura.
Los gases al calentarse y enfriarse se dilatan y contraen, y como en este caso, el
gas de trabajo está confinado a un volumen cerrado el efecto que se produce es
el incremento y la disminución de la presión cuando se incrementa y reduce la
temperatura.
 Para rellenar los termómetros a presión de gases se usan gases que se
comporten lo mejor posible como gas ideal en el rango de temperaturas para el
que se utilizará el termómetro, de esta forma se obtiene un comportamiento
proporcional entre temperatura y presión, al ser el volumen constante, por lo
que las divisiones en la escala están a la misma distancia.

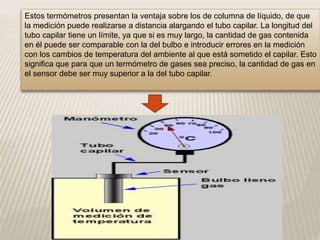

8. Estos termómetros presentan la ventaja sobre los de columna de líquido, de que
la medición puede realizarse a distancia alargando el tubo capilar. La longitud del
tubo capilar tiene un límite, ya que si es muy largo, la cantidad de gas contenida
en él puede ser comparable con la del bulbo e introducir errores en la medición
con los cambios de temperatura del ambiente al que está sometido el capilar. Esto
significa que para que un termómetro de gases sea preciso, la cantidad de gas en
el sensor debe ser muy superior a la del tubo capilar.
