Sensores inductivos

http://lonely113.blogspot.com 1

Sensor Objetos Tecnología
detectados

Inductivo Metal Campo electromagnético

Capacitivo Todos Campo electrostático

Ultrasónico Todos Ondas de sonido

fotoeléctric Todos Luz
o

http://lonely113.blogspot.com
2

 Incorporan una bobina electromagnética
que es usada para detectar la presencia
de un objeto de metal conductor. Ignoran
los objetos no metálicos.

3

 Sebasa principalmente en el
funcionamiento del circuito Oscilador. 100kΩ

R1

7 1 5 U2
3
6
2
R2 1kΩ
4 UA741MJG
L1 C1

R3 1kΩ

1mH http://lonely113.blogspot.com
4

Ausencia de Presencia de un
Objetos Metálicos Objeto Metálico

5

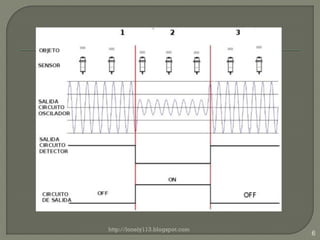

6

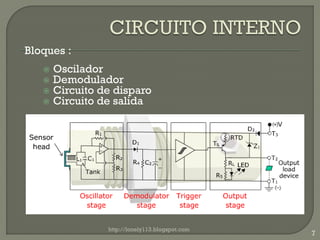

Bloques :
 Oscilador
 Demodulador
 Circuito de disparo
 Circuito de salida

7

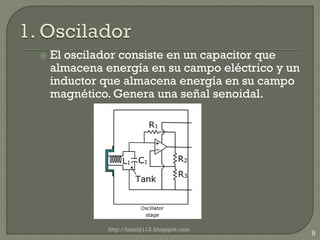

 El oscilador consiste en un capacitor que
almacena energía en su campo eléctrico y un
inductor que almacena energía en su campo
magnético. Genera una señal senoidal.

8

 Consisteen un rectificador de media
onda, convirtiendo la onda senoidal en
una señal DC pulsante, y un filtro de CC.

9

 Lafunción del circuito de disparo es
producir 2 voltajes diferentes tal que la
transición de uno al otro sea muy
rápido.

10

 Lafunción de la etapa de salida es
proveer una señal del sensor que sea
lo suficientemente grande para la
carga que se conecte.

11

12

 Carga a Sumidero

 Carga a fuente

13

14

Blindado No blindado

15

16

 Un objeto patrón está definido como una
superficie lisa de acero dulce que tiene 1 mm de
espesor. La longitud del lado del objeto patrón
es igual al diámetro de la superficie del sensor o
tres veces el rango nominal de operación,
cualquiera que sea el mayor.

17

Tamaño del Factor de Corrección
Objeto
Comparado con Blindado No Blindado
Objeto Patrón
25 % 0.56 0.50
50 % 0.83 0.73
75 % 0.92 0.90
100 % 1 1

Factor de Corrección
Material
Blindado No Blindado
Acero dulce 1 1
Lámina de aluminio 0.90 1
Acero inoxidable 0.70 0.8
Latón 0.40 0.50
Aluminio 0.35 0.45
Cobre 0.30 0.40

18

19

Tipo: Normalmente Abierto NO

Tipo de transistor: PNP

Distancia nominal: 8 mm

Diámetro: 18 mm
Tensión: 10 – 30 V CC

Salida de control: máx. 200 mA

Objeto patrón detectado: Hierro 3 10 x 10 x 1 mm
Distancia diferencial ± 10%
Repetibilidad ± 0,5%
Tiempo de respuesta de DC / AC 200HZ/20HZ
Mínima de operación actual 3mA/5mA
Temperatura de funcionamiento -25 ℃ - +65 ℃
Humedad de funcionamiento 45% -85%
Resistencia de aislamiento 50 megohmio
Material de la Caja Metal
Clase de protección IP67
20

Voltaje de Sensor

Inactivo 0V

Activo 24.3 V

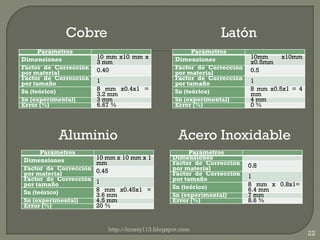

21

Cobre Latón
Parámetros Parámetros
Dimensiones 10 mm x10 mm x Dimensiones 10mm x10mm
3 mm x0.5mm
Factor de Corrección 0.40 Factor de Corrección 0.5
por material por material
Factor de Corrección 1 Factor de Corrección 1
por tamaño por tamaño
Sn (teórico) 8 mm x0.4x1 = Sn (teórico) 8 mm x0.5x1 = 4
3.2 mm mm
Sn (experimental) 3 mm Sn (experimental) 4 mm
Error (%) 6.67 % Error (%) 0%

Aluminio Acero Inoxidable
Dimensiones 10 mm x 10 mm x 1 Dimensiones
mm Factor de Corrección 0.8
Factor de Corrección 0.45 por material
por material Factor de Corrección 1
Factor de Corrección 1 por tamaño
por tamaño Sn (teórico) 8 mm x 0.8x1=
Sn (teórico) 8 mm x0.45x1 = 6.4 mm
3.6 mm Sn (experimental) 7 mm
Sn (experimental) 4.5 mm Error (%) 8.6 %
Error (%) 20 %

22

Dimensiones 10mm x10mm Dimensiones 5 mm x 5 mm x 0.5
x0.5mm mm
Factor de Corrección 0.5 Factor de Corrección 0.5
por material por material
Factor de Corrección 1 Factor de Corrección 0.73
por tamaño por tamaño
Sn (teórico) 8 mm x0.5x1 Sn (teórico) 8 mm x 0.5 x 0.73
= 4 mm = 2.92 mm
Sn (experimental) 4 mm Sn (experimental) 2.5 mm
Error (%) 0% Error (%) 16.8 %

23
