El documento presenta información sobre diferentes tipos de mapas y sus características. Explica qué son los planos, mapas, globos terráqueos y sus usos. También describe proyecciones como la cilíndrica, cónica y polar. Además, introduce conceptos como escalas, símbolos cartográficos y tipos de mapas como físicos, políticos y climáticos.

1. Tipos de mapas Colegio Salesiano de Concepción Departamento de Historia Profesora: Karla Rodriguez K.R.A

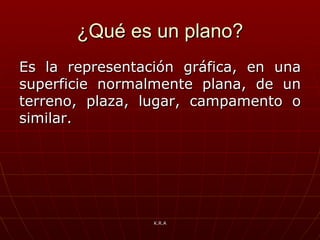

2. ¿Qué es un plano? Es la representación gráfica, en una superficie normalmente plana, de un terreno, plaza, lugar, campamento o similar. K.R.A

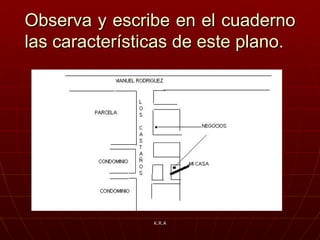

3. Observa y escribe en el cuaderno las características de este plano. K.R.A

4. Observa y escribe en el cuaderno las características de este plano. K.R.A

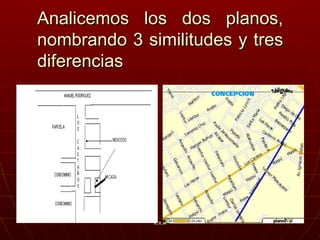

5. Analicemos los dos planos, nombrando 3 similitudes y tres diferencias K.R.A

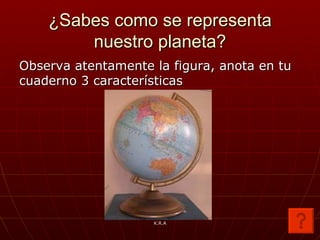

6. ¿Sabes como se representa nuestro planeta? Observa atentamente la figura, anota en tu cuaderno 3 características K.R.A

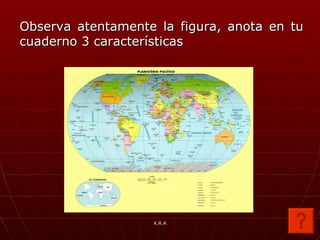

7. Observa atentamente la figura, anota en tu cuaderno 3 características K.R.A

8. Compara las características de cada una de las representaciones de la tierra, anota sus ventajas y desventajas. K.R.A

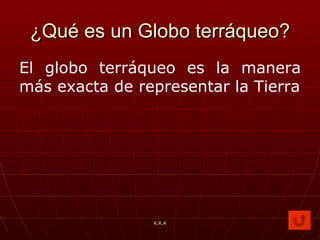

9. ¿Qué es un Globo terráqueo? El globo terráqueo es la manera más exacta de representar la Tierra K.R.A

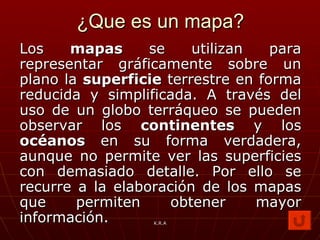

10. ¿Que es un mapa? Los mapas se utilizan para representar gráficamente sobre un plano la superficie terrestre en forma reducida y simplificada. A través del uso de un globo terráqueo se pueden observar los continentes y los océanos en su forma verdadera, aunque no permite ver las superficies con demasiado detalle. Por ello se recurre a la elaboración de los mapas que permiten obtener mayor información. K.R.A

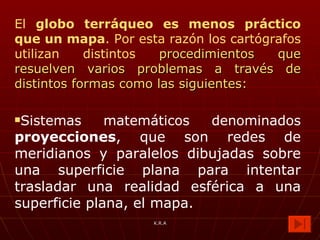

11. El globo terráqueo es menos práctico que un mapa . Por esta razón los cartógrafos utilizan distintos procedimientos que resuelven varios problemas a través de distintos formas como las siguientes: Sistemas matemáticos denominados proyecciones , que son redes de meridianos y paralelos dibujadas sobre una superficie plana para intentar trasladar una realidad esférica a una superficie plana, el mapa. K.R.A

12. Otro problema al que se enfrentan los geógrafos es representar la gran extensión de la Tierra en el limitado espacio de un mapa, resuelto mediante la utilización de una escala , que permite ampliar o disminuir una superficie respetando sus proporciones. Además d entro de los mapas deben representarse diferentes elementos que deben poder identificarse fácilmente esto se realiza con a través de las distintos símbolos cartográficos . K.R.A

13. Observa y Analiza las tres proyecciones, nombrando 3 similitudes y tres diferencias Proyección Proyección Proyección cilíndrica de cónica Polar Mercator K.R.A

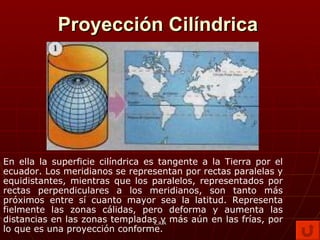

14. Proyección Cilíndrica En ella la superficie cilíndrica es tangente a la Tierra por el ecuador. Los meridianos se representan por rectas paralelas y equidistantes, mientras que los paralelos, representados por rectas perpendiculares a los meridianos, son tanto más próximos entre sí cuanto mayor sea la latitud. Representa fielmente las zonas cálidas, pero deforma y aumenta las distancias en las zonas templadas y más aún en las frías, por lo que es una proyección conforme. K.R.A

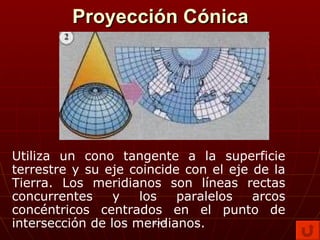

15. Proyección Cónica Utiliza un cono tangente a la superficie terrestre y su eje coincide con el eje de la Tierra. Los meridianos son líneas rectas concurrentes y los paralelos arcos concéntricos centrados en el punto de intersección de los meridianos. K.R.A

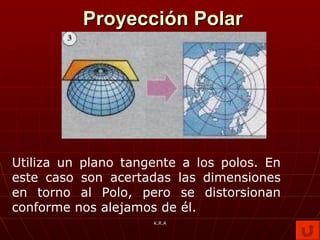

16. Proyección Polar Utiliza un plano tangente a los polos. En este caso son acertadas las dimensiones en torno al Polo, pero se distorsionan conforme nos alejamos de él. K.R.A

17. Observa y Analiza los siguientes dibujos, nombrando 2 similitudes y 2 diferencias K.R.A

18. Te invito a realizar la misma actividad  Ampliar a una escala mayor este dibujo. K.R.A

19. Escalas Al representar la Tierra en un mapa , su tamaño se ha reducido. Para conocer la relación entre una distancia o tamaño en el mapa y la distancia o tamaño real se utilizan las escalas, en la mayoría de los mapas se indica la escala al margen Los tipos de escala son: K.R.A

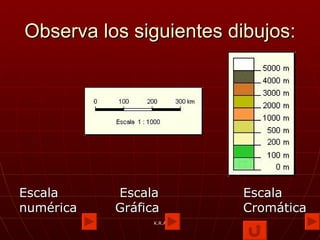

20. Observa los siguientes dibujos: Escala Escala Escala numérica Gráfica Cromática K.R.A

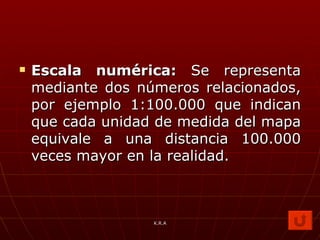

21. Escala numérica: Se representa mediante dos números relacionados, por ejemplo 1:100.000 que indican que cada unidad de medida del mapa equivale a una distancia 100.000 veces mayor en la realidad. K.R.A

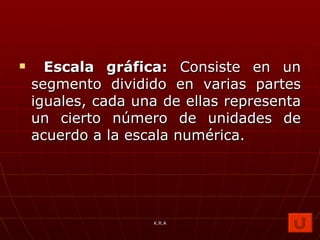

22. Escala gráfica: Consiste en un segmento dividido en varias partes iguales, cada una de ellas representa un cierto número de unidades de acuerdo a la escala numérica. K.R.A

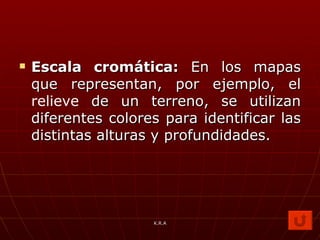

23. Escala cromática: En los mapas que representan, por ejemplo, el relieve de un terreno, se utilizan diferentes colores para identificar las distintas alturas y profundidades. K.R.A

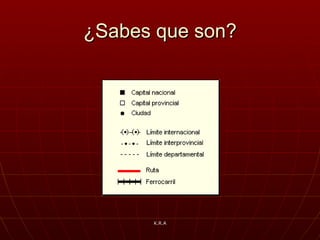

24. ¿Sabes que son? K.R.A

25. Símbolos cartográficos Los símbolos cartográficos son representaciones de los distintos elementos que se encuentran en la superficie terrestre. Para poder uniformar la lectura de los mapas se acordó su forma a través de convenciones internacionales. K.R.A

26. Observa y escribe en el cuaderno las características de este mapa. K.R.A

27. Observa y escribe en el cuaderno las características de este mapa. K.R.A

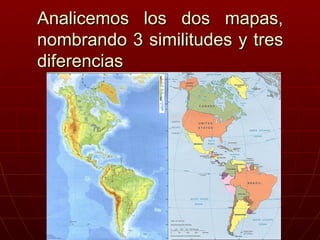

28. Analicemos los dos mapas, nombrando 3 similitudes y tres diferencias K.R.A

29. Tipos de mapas Podemos señalar los siguientes tipos de mapas , entre otros: Mapas físicos: representan las diferentes alturas del terreno: llanuras , mesetas y montañas . Mapas políticos: representan la división de los distintos países, provincias con sus respectivas capitales y ciudades . K.R.A

30. Mapas climáticos: representan la distribución de los factores climáticos : temperaturas , lluvias , vientos , etc. Mapas geológicos: representan la estructura de los suelos . Mapas económicos: representan las distintas actividades económicas . K.R.A

31. F i n K.R.A
