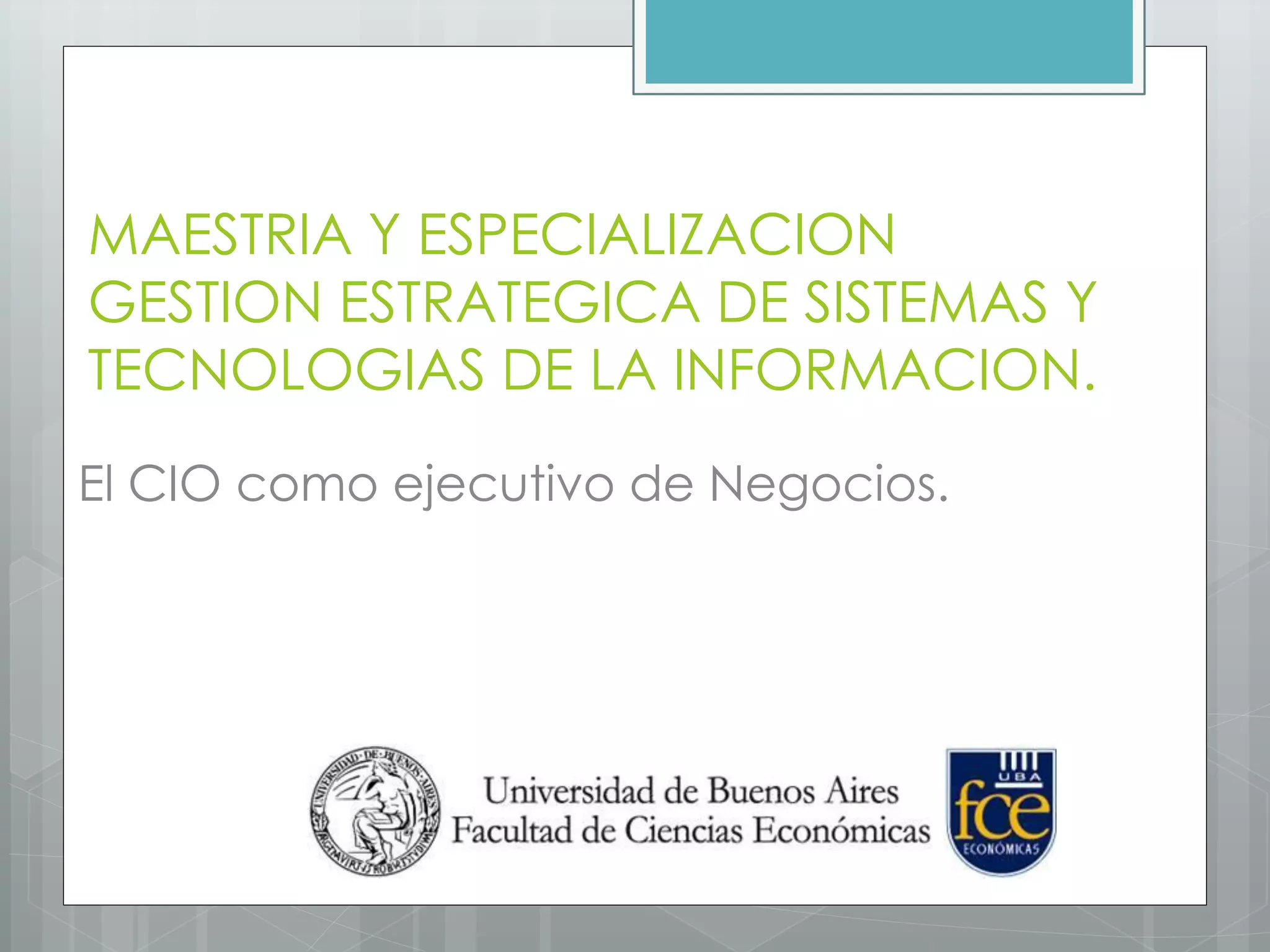

El documento describe el marco de referencia TOGAF (The Open Group Architecture Framework) para el desarrollo de arquitectura empresarial. TOGAF proporciona un método iterativo llamado ADM (Architecture Development Method) que consta de ocho fases para guiar el desarrollo de arquitectura desde la visión arquitectónica hasta la implementación y gestión del cambio. Cada fase genera artefactos que se utilizan como insumos para las siguientes fases del proceso.

1. MAESTRIA Y ESPECIALIZACION
GESTION ESTRATEGICA DE SISTEMAS Y
TECNOLOGIAS DE LA INFORMACION.
El CIO como ejecutivo de Negocios.

2. PROFESOR: Mg Espedito Passarello
2015
ASIGNATURA: INFRAESTRUCTURA
Y ARQUITECTURA TECNOLÓGICA

3. Objetivos
“Sabemos que es el paradigma de Arquitectura
Empresarial”
“Desarrollemos los conceptos, estructura, componentes
del marco de referencia (framework)TOGAF”

4. UNIDAD 2
CLASE 1
TOGAF (The Open
Group Arquitecture
Framework).

6. PARTE 1
TOGAF (The Open Group
Arquitecture Framework).
DESARROLLO CONCEPTUAL

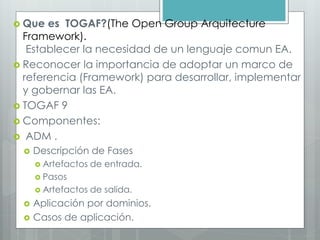

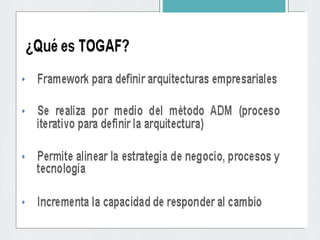

7.  Que es TOGAF?(The Open Group Arquitecture
Framework).
Establecer la necesidad de un lenguaje comun EA.
 Reconocer la importancia de adoptar un marco de
referencia (Framework) para desarrollar, implementar
y gobernar las EA.
 TOGAF 9
 Componentes:
 ADM .
 Descripción de Fases
 Artefactos de entrada.
 Pasos
 Artefactos de salida.
 Aplicación por dominios.
 Casos de aplicación.

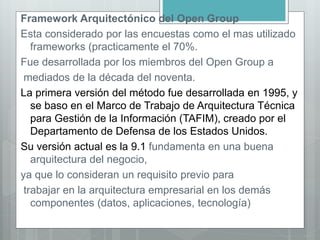

8. Framework Arquitectónico del Open Group
Esta considerado por las encuestas como el mas utilizado
frameworks (practicamente el 70%.
Fue desarrollada por los miembros del Open Group a
mediados de la década del noventa.
La primera versión del método fue desarrollada en 1995, y
se baso en el Marco de Trabajo de Arquitectura Técnica
para Gestión de la Información (TAFIM), creado por el
Departamento de Defensa de los Estados Unidos.
Su versión actual es la 9.1 fundamenta en una buena
arquitectura del negocio,
ya que lo consideran un requisito previo para
trabajar en la arquitectura empresarial en los demás
componentes (datos, aplicaciones, tecnología)

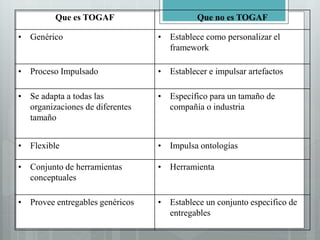

11. Que es TOGAF Que no es TOGAF
• Genérico • Establece como personalizar el
framework
• Proceso Impulsado • Establecer e impulsar artefactos
• Se adapta a todas las
organizaciones de diferentes
tamaño
• Específico para un tamaño de
compañía o industria
• Flexible • Impulsa ontologías
• Conjunto de herramientas
conceptuales
• Herramienta
• Provee entregables genéricos • Establece un conjunto especifico de
entregables

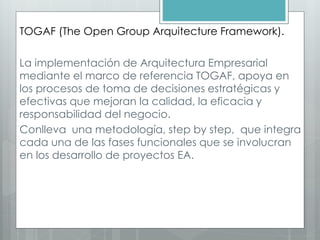

12. TOGAF (The Open Group Arquitecture Framework).
La implementación de Arquitectura Empresarial
mediante el marco de referencia TOGAF, apoya en
los procesos de toma de decisiones estratégicas y
efectivas que mejoran la calidad, la eficacia y
responsabilidad del negocio.
Conlleva una metodología, step by step, que integra
cada una de las fases funcionales que se involucran
en los desarrollo de proyectos EA.

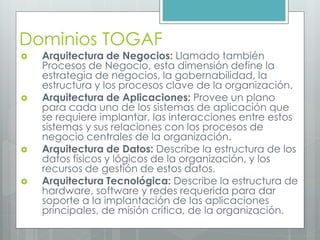

13. Dominios TOGAF

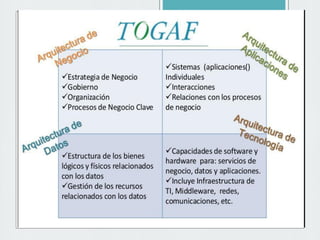

 Arquitectura de Negocios: Llamado también
Procesos de Negocio, esta dimensión define la
estrategia de negocios, la gobernabilidad, la
estructura y los procesos clave de la organización.
 Arquitectura de Aplicaciones: Provee un plano
para cada uno de los sistemas de aplicación que
se requiere implantar, las interacciones entre estos
sistemas y sus relaciones con los procesos de
negocio centrales de la organización.

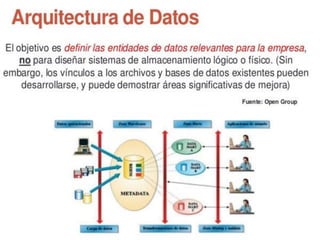

 Arquitectura de Datos: Describe la estructura de los
datos físicos y lógicos de la organización, y los
recursos de gestión de estos datos.
 Arquitectura Tecnológica: Describe la estructura de
hardware, software y redes requerida para dar
soporte a la implantación de las aplicaciones
principales, de misión crítica, de la organización.

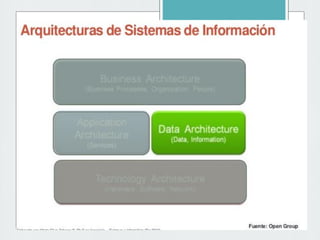

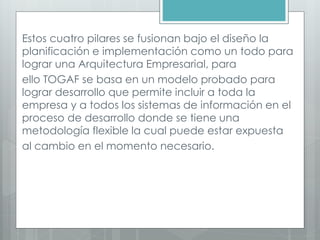

15. Estos cuatro pilares se fusionan bajo el diseño la
planificación e implementación como un todo para
lograr una Arquitectura Empresarial, para
ello TOGAF se basa en un modelo probado para
lograr desarrollo que permite incluir a toda la
empresa y a todos los sistemas de información en el
proceso de desarrollo donde se tiene una
metodología flexible la cual puede estar expuesta
al cambio en el momento necesario.

16. SLIDE 16 of 42

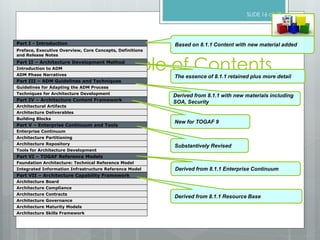

TOGAF 9 Table of Contents
Part I - Introduction
Part II – Architecture Development Method
Part III – ADM Guidelines and Techniques
Part IV – Architecture Content Framework
Part V – Enterprise Continuum and Tools
Part VI – TOGAF Reference Models
Part VII – Architecture Capability Framework
Preface, Executive Overview, Core Concepts, Definitions
and Release Notes
Introduction to ADM
ADM Phase Narratives
Architectural Artifacts
Architecture Deliverables
Building Blocks
Guidelines for Adapting the ADM Process
Techniques for Architecture Development
Enterprise Continuum
Architecture Partitioning
Architecture Repository
Tools for Architecture Development
Foundation Architecture: Technical Reference Model
Integrated Information Infrastructure Reference Model
Architecture Board
Architecture Compliance
Architecture Contracts
Architecture Governance
Architecture Maturity Models
Architecture Skills Framework
Derived from 8.1.1 Resource Base
Derived from 8.1.1 Enterprise Continuum
Substantively Revised
New for TOGAF 9
Derived from 8.1.1 with new materials including
SOA, Security
The essence of 8.1.1 retained plus more detail
Based on 8.1.1 Content with new material added

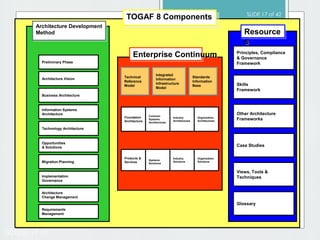

17. SLIDE 17 of 42
SLIDE 17 of
The TOGAF 8 ComponentsPreliminary Phase
Architecture Vision
Business Architecture
Information Systems
Architecture
Technology Architecture
Opportunities
& Solutions
Migration Planning
Implementation
Governance
Architecture
Change Management
Requirements
Management
Architecture Development
Method Resource
s
Principles, Compliance
& Governance
Framework
Skills
Framework
Case Studies
Other Architecture
Frameworks
Views, Tools &
Techniques
Glossary
TOGAF 8 Components
Foundation
Architecture
Common
Systems
Architectures
Industry
Architectures
Organization
Architectures
Enterprise Continuum
Products &
Services
Systems
Solutions
Industry
Solutions
Organization
Solutions
Technical
Reference
Model
Integrated
Information
Infrastructure
Model
Standards
Information
Base

18. The TOGAF 9 Components

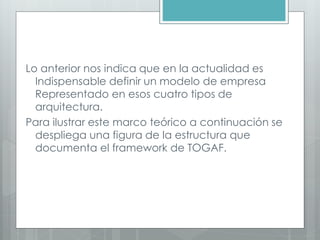

19. Lo anterior nos indica que en la actualidad es
Indispensable definir un modelo de empresa
Representado en esos cuatro tipos de
arquitectura.
Para ilustrar este marco teórico a continuación se
despliega una figura de la estructura que
documenta el framework de TOGAF.

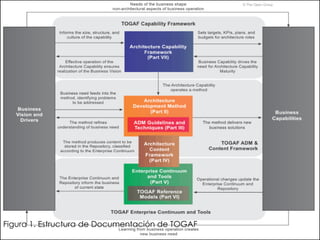

20. Figura 1. Estructura de Documentación de TOGAF

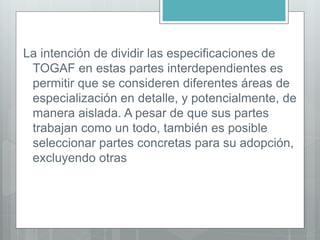

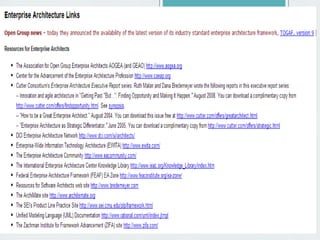

22. La intención de dividir las especificaciones de
TOGAF en estas partes interdependientes es
permitir que se consideren diferentes áreas de
especialización en detalle, y potencialmente, de
manera aislada. A pesar de que sus partes
trabajan como un todo, también es posible
seleccionar partes concretas para su adopción,
excluyendo otras

23. ?

24. FASES
Framework
TOGAF.ADM

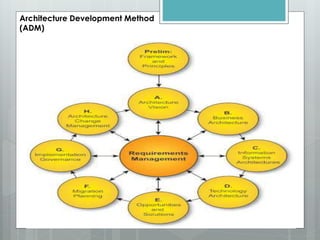

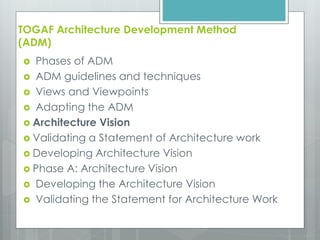

25. TOGAF Architecture Development Method
(ADM)
 Phases of ADM
 ADM guidelines and techniques
 Views and Viewpoints
 Adapting the ADM
 Architecture Vision
 Validating a Statement of Architecture work
 Developing Architecture Vision
 Phase A: Architecture Vision
 Developing the Architecture Vision
 Validating the Statement for Architecture Work

26. Architecture Development Method
(ADM)

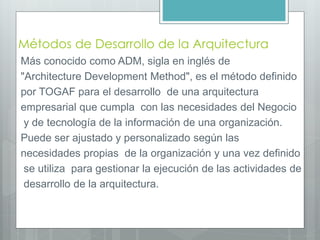

27. Métodos de Desarrollo de la Arquitectura
Más conocido como ADM, sigla en inglés de
"Architecture Development Method", es el método definido
por TOGAF para el desarrollo de una arquitectura
empresarial que cumpla con las necesidades del Negocio
y de tecnología de la información de una organización.
Puede ser ajustado y personalizado según las
necesidades propias de la organización y una vez definido
se utiliza para gestionar la ejecución de las actividades de
desarrollo de la arquitectura.

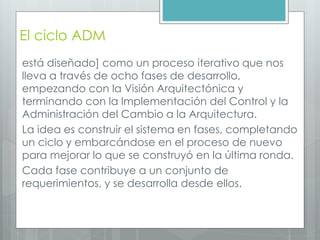

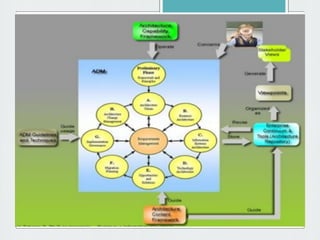

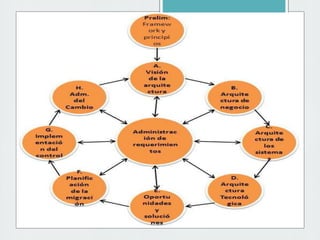

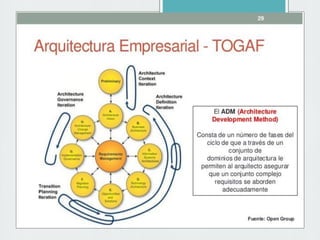

28. El ciclo ADM
está diseñado] como un proceso iterativo que nos
lleva a través de ocho fases de desarrollo,
empezando con la Visión Arquitectónica y
terminando con la Implementación del Control y la
Administración del Cambio a la Arquitectura.
La idea es construir el sistema en fases, completando
un ciclo y embarcándose en el proceso de nuevo
para mejorar lo que se construyó en la última ronda.
Cada fase contribuye a un conjunto de
requerimientos, y se desarrolla desde ellos.

29. ADM: Describe una metodología probada, confiable
para el desarrollo de una arquitectura empresarial
Explica cómo obtener una arquitectura empresarial
específica a la organización que cubre los
requerimientos de negocio
Describe vistas de arquitectura que permiten que los
arquitectos se aseguren de cubrir adecuadamente
un conjunto complejo de diversos requerimientos
Integra elementos de TOGAF así como otros activos
de arquitectura disponibles para cubrir necesidades
del negocio y de tecnología de información

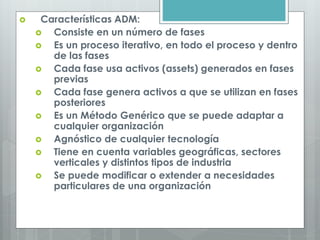

30.  Características ADM:
 Consiste en un número de fases
 Es un proceso iterativo, en todo el proceso y dentro
de las fases
 Cada fase usa activos (assets) generados en fases
previas
 Cada fase genera activos a que se utilizan en fases
posteriores
 Es un Método Genérico que se puede adaptar a
cualquier organización
 Agnóstico de cualquier tecnología
 Tiene en cuenta variables geográficas, sectores
verticales y distintos tipos de industria
 Se puede modificar o extender a necesidades
particulares de una organización

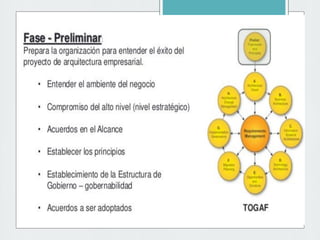

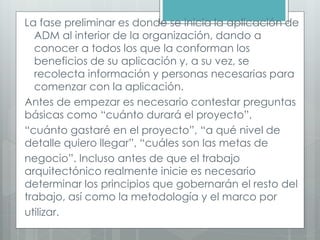

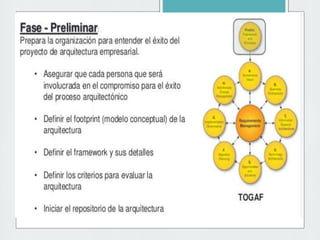

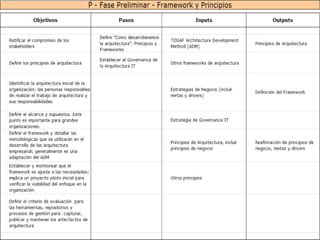

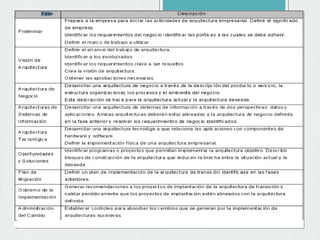

37. La fase preliminar es donde se inicia la aplicación de
ADM al interior de la organización, dando a
conocer a todos los que la conforman los
beneficios de su aplicación y, a su vez, se
recolecta información y personas necesarias para
comenzar con la aplicación.
Antes de empezar es necesario contestar preguntas
básicas como “cuánto durará el proyecto”,
“cuánto gastaré en el proyecto”, “a qué nivel de
detalle quiero llegar”, “cuáles son las metas de
negocio”. Incluso antes de que el trabajo
arquitectónico realmente inicie es necesario
determinar los principios que gobernarán el resto del
trabajo, así como la metodología y el marco por
utilizar.

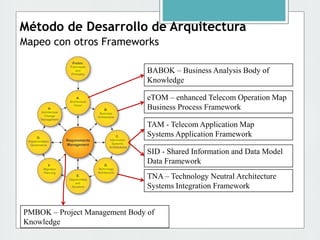

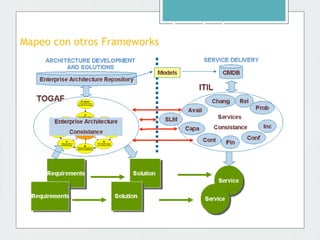

39. Método de Desarrollo de Arquitectura

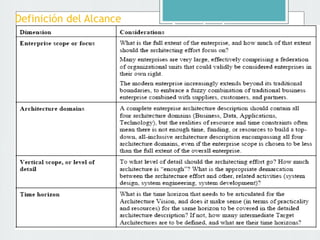

Definición del Alcance

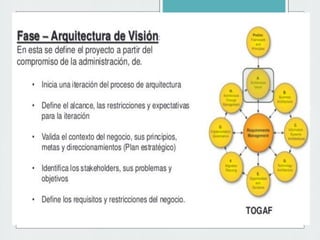

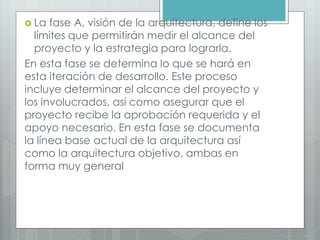

41.  La fase A, visión de la arquitectura, define los
límites que permitirán medir el alcance del
proyecto y la estrategia para lograrla.
En esta fase se determina lo que se hará en
esta iteración de desarrollo. Este proceso
incluye determinar el alcance del proyecto y
los involucrados, así como asegurar que el
proyecto recibe la aprobación requerida y el
apoyo necesario. En esta fase se documenta
la línea base actual de la arquitectura así
como la arquitectura objetivo, ambas en
forma muy general

43. ARQUITECTURA DE
NEGOCIOS
ADM FASE B

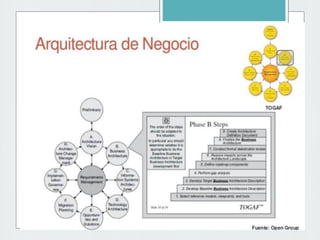

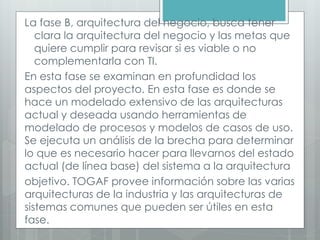

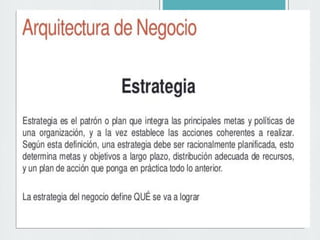

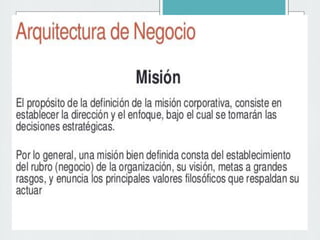

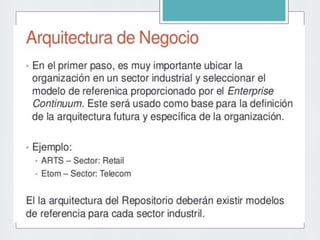

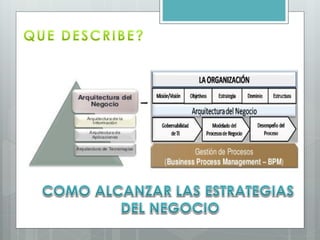

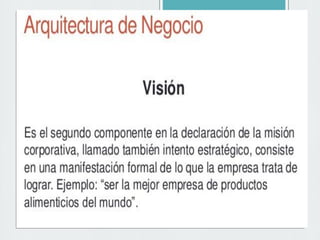

44. La fase B, arquitectura del negocio, busca tener
clara la arquitectura del negocio y las metas que
quiere cumplir para revisar si es viable o no
complementarla con TI.
En esta fase se examinan en profundidad los
aspectos del proyecto. En esta fase es donde se
hace un modelado extensivo de las arquitecturas
actual y deseada usando herramientas de
modelado de procesos y modelos de casos de uso.
Se ejecuta un análisis de la brecha para determinar
lo que es necesario hacer para llevarnos del estado
actual (de línea base) del sistema a la arquitectura
objetivo. TOGAF provee información sobre las varias
arquitecturas de la industria y las arquitecturas de
sistemas comunes que pueden ser útiles en esta
fase.

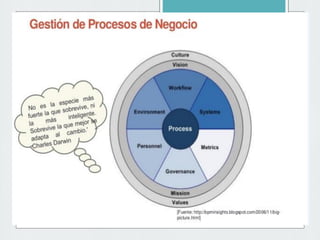

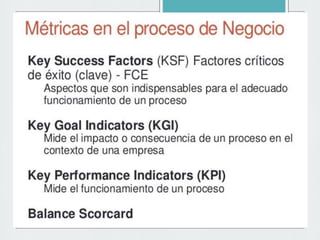

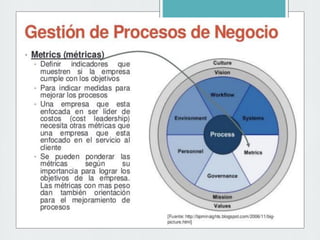

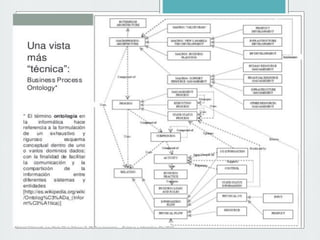

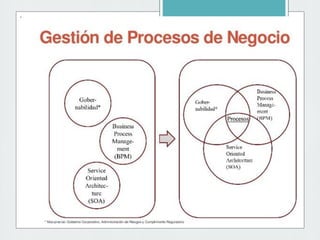

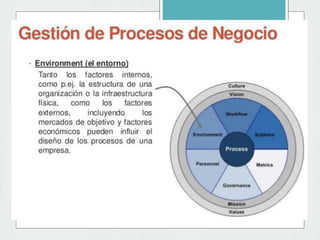

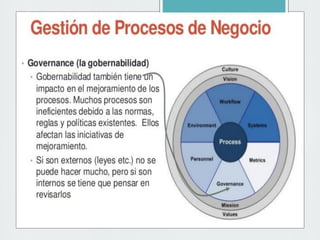

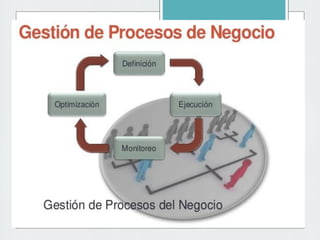

65. MAPEO CON OTROS
FRAMEWORK
NORMATIVOS

66. Método de Desarrollo de Arquitectura
Mapeo con otros Frameworks

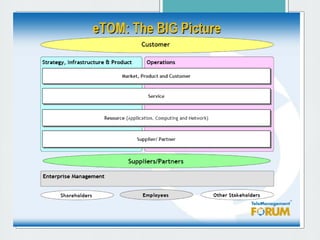

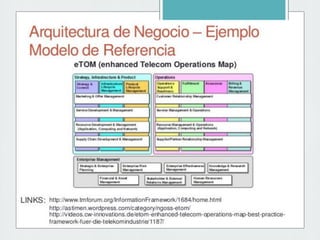

eTOM – enhanced Telecom Operation Map
Business Process Framework
TAM - Telecom Application Map
Systems Application Framework
SID - Shared Information and Data Model
Data Framework
TNA – Technology Neutral Architecture
Systems Integration Framework
BABOK – Business Analysis Body of
Knowledge
PMBOK – Project Management Body of
Knowledge

67. Método de Desarrollo de Arquitectura
Mapeo con otros Frameworks

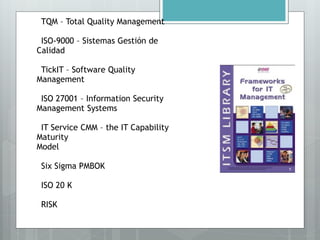

68. •TQM – Total Quality Management
•ISO-9000 – Sistemas Gestión de
Calidad
•TickIT – Software Quality
Management
•ISO 27001 – Information Security
Management Systems
•IT Service CMM – the IT Capability
Maturity
Model
•Six Sigma PMBOK
•ISO 20 K
•RISK

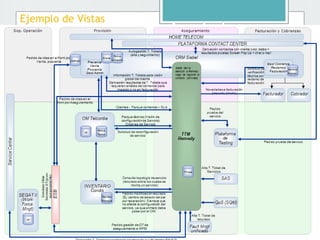

69. Método de Desarrollo de Arquitectura
Ejemplo de Vistas

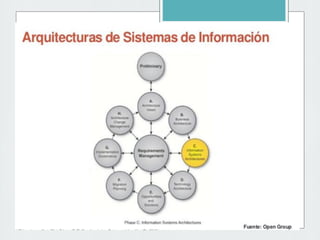

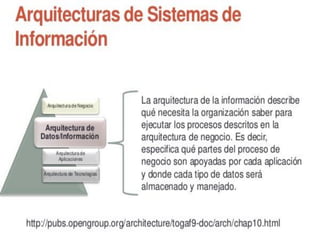

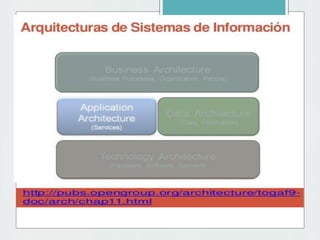

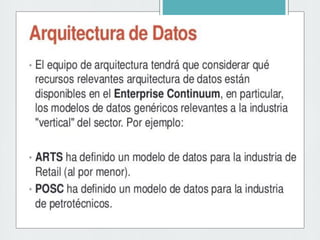

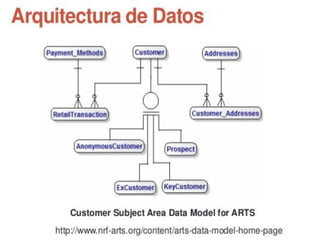

72. La fase C, arquitectura de sistemas de información
contempla las arquitecturas particulares para datos y
aplicaciones.
La fase B trabaja sobre la arquitectura de negocio
(delineada en la fase A), la fase C esta enfocada
sobre la Arquitectura TI, (comenzada en fase A).
En la fase C se analizan las arquitecturas de datos y
Aplicaciones/soluciones TI. Se documentan los flujos
actual y requeridos por la nueva visión del Negocio.
El concepto de construcción basado en el sistema
en bloques, parte de la base de la reutilización de los
mismos; que podrían o no existir.
Si bien TOGAF nos permite convivir con varios modelos
y frameworks existentes, no es indispensable utilizarlos.
