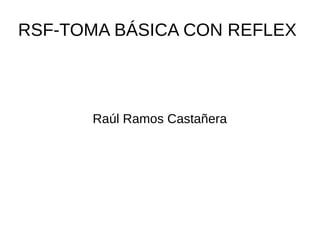

1. RSF-TOMA BÁSICA CON REFLEX
Raúl Ramos Castañera

2. Indice
● 1. EXPOSICIÓN I: 3 fotos con distinta exposición (“0”, “+2” y “-2”), escena
con luz uniforme.
● 2. EXPOSICIÓN II: 3 fotos con distinta exposición (“0”, “+2” y “-2”), a
contraluz.
● 3. EXPOSICIÓN III: 3 fotos con distinta exposición (“0”, “+2” y “-2”), a
contraluz, con flash.
● 4. BALANCE DE BLANCOS I: una foto con cada WB en exterior.
● 5. BALANCE DE BLANCOS II: una foto con cada WB en interior.
● 6. MACRO: objeto con luz natural, sin flash.
● 7. ILUMINACIÓN BAJA: malas condiciones de luz, interior, sin flash
● 8. RESOLUCIÓN: máxima, mínima, intermedia.
● 9. ISO: máxima, mínima, intermedia. Elegir una zona de alto contraste
(con luces y sombras).
● 10. COMPRESIÓN: máxima, mínima, intermedia.
● 11. MODOS DE ESCENA: retrato, paisaje, etc.
● 12. ZOOM: máximo, mínimo, intermedio.
●
13. OTROS: ráfaga, temporizador, espacio de color, etc (LIBRE).

3. Qué es una cámara” reflex”
El Réflex es un tipo de cuya principal es su visor tipo réflex que
posibilitará ver la escena a través de su objetivo, es decir, la
imagen en el visor es generada por el propio objetivo, evitando lo
que se conoce como error de paralaje (desviación angular de la
posición de los objetos) y viéndose lo mismo que va a salir en
la que se toma, la precisión del encuadre se calcula en
aproximadamente el 100%.

4. En que se diferencia de otras
cámaras
Una cámara Réflex, es aquella en la que la visión óptica del visor
se produce a través del objetivo.
Una cámara no réflex, es una que tiene un visor aparte. Las
digitales no réflex son las que funcionan como una cámara de
video, que siempre se ve por la pantalla.
La diferencia está en que las réflex, en el momento del disparo
abren el paso de luz hacia la placa fotosensible . Las no réflex,
que son meras cámaras de video con capturador de imágenes,
simplemente capturan la imagen de ese momento.

5. Características de la Nikon D3000
Marca: Nikon
Nombre del modelo: D3000
Resolución: 4310 x 2868
Ancho de pixel (µm): 5.5
Tipo de sensor: CCD
Año de fabricación: 2009
Peso del producto 535 g
Dimensiones 6,5 x 12,6 x 9,7 cm
Tecnología de pantalla: LCD
Dimensión de la pantalla 3 pulgadas
Resolución del sensor óptico 10.2 Mp
Estabilizador: No
Distancia focal: 18-55mm
Diafragma mínimo: f/3.5-5.6
Procesador EXPEED
Pilas: 1 Iones de litio EL9a
Tipo de conector USB
Tarjeta de memoria: SD Card, SDHC
Factor de recorte: 1.5x
Modos de flash auto, Flash desactivado,
Reducción de ojos rojos
Tipo de archivo: JPEG, RAW
Otras características:
Autodisparador: 2, 10s, Flash integrado,
Modos de escena: Niños, Acercamiento
(macro), Paisaje, Retrato nocturno,
Retrato, Deportes, Vista viva,

6. 1. EXPOSICIÓN I: 3 fotos con distinta
exposición (“0”, “+2” y “-2”), escena con
luz uniforme.
● +2 ● 0 ● -2

7. Como podemos comprobar en las anteriores
fotografías, en la de exposición +2 la fotografía
está quemada, es decir, que ha entrado un
exceso de luz en el sensor; En la de exposición 0
los colores se asemejan más a los de la realidad
y por último en la de exposición -2 la foto sale
oscura, por que ha entrado muy poca luz en el
sensor.

8. EXPOSICIÓN II: 3 fotos con distinta
exposición (“0”, “+2” y “-2”), a contraluz.
● +2 ● 0 ● -2

9. Estas fotografías están realizadas a contraluz, es
decir, frente al sol. Teniendo medición matricial la
cámara tiende a subexponer para evitar el exceso
de luz. En la primera imagen tiene un valor de
exposición +2 y sin embargo es en la cual
podemos observar mas detalles en las sombras,
en la segunda con un valor de exposición 0, que
en teoría es cuando la luz tendría que ser
correcta, tiene muchas zonas oscuras y en la de
-2 es donde menos detalles podremos ver ya que
la imagen es muy oscura.

10. EXPOSICIÓN III: 3 fotos con distinta
exposición (“0”, “+2” y “-2”), a contraluz,
con flash.
● +2 ● 0 ● -2

11. Estas fotografías están realizadas a contraluz, es
decir, frente al sol. Teniendo medición matricial la
cámara tiende a subexponer para evitar el exceso
de luz. En la primera imagen (+2) sale quemada
la zona de sol pero mas o menos bien expuesta
la zona de sombras, el poste central sale
sobrexpuesto en parte debido al flash. En la
imagen de exposición 0 se consigue rellenar el
poste que de otra forma hubiera quedado oscuro
y en la de -2 sale oscuro ya que el flash no tiene
suficiente potencia para rellenar.

12. Balance de blancos en exterior
● Automático ● Incandescente ● Flash

13. En la primera es el automático en la cual hace
una medición basada en los colores de la escena,
El modo incandescente lo utilizariamos si la luz
que tenemos es anaranjada (una bombilla
clásica) entonces la cámara intenta compensar y
le da un tono azul (complementario).
En modo flash intenta compensar un tono liguero
anaranjado.

14. Balance de blancos en exterior
● Luz del sol
directa
● Nublado ● Sombra

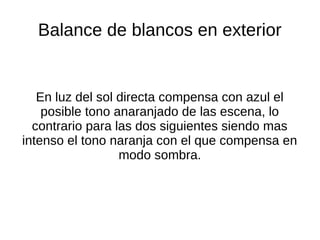

15. En luz del sol directa compensa con azul el
posible tono anaranjado de las escena, lo
contrario para las dos siguientes siendo mas
intenso el tono naranja con el que compensa en
modo sombra.
Balance de blancos en exterior

16. Balance de blancos en interior
● Automático ● Incandescente ● Flash

17. Balance de blancos en interior
En la imagen con balance de blanco
incandescente la cámara intenta compensar con
un color azulado, ya que la escena que le
estamos indicando que vamos a fotografiar es de
bombilla clásica(anaranjada). En modo flash
también tira hacia esos tonos anaranjados.

18. Balance de blancos en interior
● Luz del sol
directa
● Nublado ● Sombra

19. Balance de blancos
En luz del sol directa compensa con azul el
posible tono anaranjado de las escena, lo
contrario para las dos siguientes siendo mas
intenso el tono naranja con el que compensa en
modo sombra.

20. Macro

21. La fotografía macro consiste en fotografiar un
motivo a una distancia muy corta, llegando hasta
una proporción de tamaño real (escala 1:1), es
decir, el tamaño del motivo sera el mismo en el
original que en el negativo/sensor.
Se puede ver hay poca profundidad de campo en
la imagen (característico de la fotografía macro).

22. Iluminación baja
● ISO 1600

23. Al ser una habitación con poca luz, esta fotografía
esta tomada con una iso muy alto, por lo que
podremos observar que aparece mucho ruido
digital, especialmente en las zonas con sombra.

24. Resolución
● 3872x2592 ● 2896x1944 ● 1936x1296

25. Resolución
● 3872x2592 ● 2896x1944 ● 1936x1296

26. Podemos definir como resolución a la cantidad de
píxeles de una imagen. La resolución total
expresa el número de píxeles que forman una
imagen de mapa de bits. La calidad de una
imagen también depende de la resolución que
tenga el dispositivo que la capta.
Al representar la misma imagen con menor
resolución, perdemos información en los detalles.

27. Iso
● 100 ● 400 ● 1600

28. ISO - Detalle
● 100 ● 400 ● 1600

29. ISO
En situaciones de poca luz podemos necesitar
subir el ISO, cuando no podemos abrir más el
diafragma o aumentar el tiempo de exposición. El
problema de subirlo es que introduce ruido digital
y cuanto mayor es el ISO más se aprecia este
ruido.

30. Compresión
● Máxima ● Intermedia ● Mínima

31. Compresión - Detalle
● Máxima ● Mínima● Intermedia

32. Compresión
La compresión regula el tamaño que ocupa el
fichero que contiene la imagen. Cuanta más
compresión menos ocupa el fichero y menos
calidad tiene la imagen dado que es compresión
con perdidas.
Máxima compresión => menor calidad => menor tamaño de fichero
Mínima compresión => mayor calidad => mayor tamaño de fichero

33. Modo de escena
● Paisaje

34. Al seleccionar diferentes modos de escena la
cámara regula de forma automática sus
parámetros.
Al poner el modo paisaje se puede intuir que
utilizará diafragmas más cerrados para tener
mayor profundidad de campo. Probablemente
regule para tonos más saturados y adaptando el
balance a modo luz día.
Modo de escena
● Paisaje

35. Modo de escena
● Macro

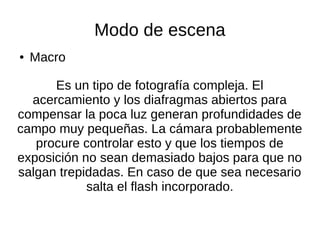

36. Modo de escena
● Macro
Es un tipo de fotografía compleja. El
acercamiento y los diafragmas abiertos para
compensar la poca luz generan profundidades de
campo muy pequeñas. La cámara probablemente
procure controlar esto y que los tiempos de
exposición no sean demasiado bajos para que no
salgan trepidadas. En caso de que sea necesario
salta el flash incorporado.

37. Modo de escena
● Deporte

38. Tiempos de exposición cortos para detener el
movimiento característico de la fotografía
deportiva. Uso del modo de enfoque continuo.
Modo de escena
● Deporte

39. Zoom
● máximo ● intermedio ● minimo

40. Zoom
Los distintos cristales de la lente se mueven
produciendo el acercamiento o alejamiento de la
imagen (cambia la distancia focal).

41. Otros
● Sepia● Blanco y negro

42. Otros
La cámara permite diferentes modos de ajuste y
revelado como el blanco y negro o el sepia. Este
tipo de ajustes si bien son curiosos, siempre es
mejor realizarlos con programas de edición donde
tendremos más control sobre el proceso.Es un
efecto de si
