Este documento describe tres tipologías de redes: bus, anillo y estrella. En una topología de bus, todos los nodos están conectados a un circuito común. En una topología de anillo, los nodos están conectados en un lazo formando un anillo. En una topología estrella, todos los nodos se conectan a un concentrador central. También describe topologías mixtas que combinan elementos de bus, estrella y anillo.

1. redes

2. T. R. C BUS En la topología de bus todos los nodos (computadoras) están conectados a un circuito común (bus). La información que se envía de una computadora a otra viaja directamente o indirectamente, si existe un controlador que enruta los datos al destino correcto. La información viaja por el cable en ambos sentidos a una velocidad aproximada de 10/100 Mbps y tiene en sus dos extremos una resistencia (terminador). Se pueden conectar una gran cantidad de computadores al bus , si un computador falla, la comunicación se mantiene, no sucede lo mismo si el bus es el que falla. El tipo de cableado que se usa puede ser coaxial, par trenzado o fibra óptica

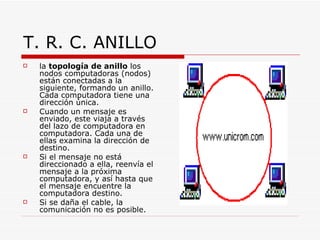

3. T. R. C. ANILLO la topología de anillo los nodos computadoras (nodos) están conectadas a la siguiente, formando un anillo. Cada computadora tiene una dirección única. Cuando un mensaje es enviado, este viaja a través del lazo de computadora en computadora. Cada una de ellas examina la dirección de destino. Si el mensaje no está direccionado a ella, reenvía el mensaje a la próxima computadora, y así hasta que el mensaje encuentre la computadora destino. Si se daña el cable, la comunicación no es posible.

4. T. R. C. Estrella En la topología estrella todas las computadoras están conectadas a un concentrador o hub central desde el cual se redireccionan los datos al computador adecuado. En este caso es una topología estrella pasiva , pues el hub es solo un dispositivo con muchos puertos. Si la función del hub lo realiza una computadora es una topología estrella activa . En este caso la computadora regenera la señal y la envía a su destino. Estas computadoras muchas veces funcionan como servidores y realizan labores estadísticos.

5. T. R. C. MIXTA Las topologías mixtas son aquellas en las que se aplica una mezcla entre alguna de las otras topologías : bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.
