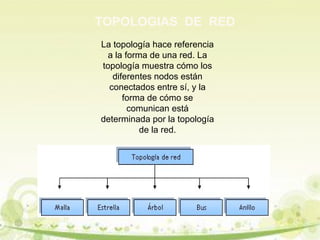

2. TOPOLOGIAS DE RED
La topología hace referencia
a la forma de una red. La
topología muestra cómo los
diferentes nodos están
conectados entre sí, y la
forma de cómo se
comunican está
determinada por la topología
de la red.

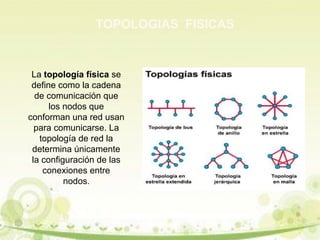

3. TOPOLOGIAS FISICAS
La topología física se
define como la cadena
de comunicación que
los nodos que
conforman una red usan
para comunicarse. La
topología de red la
determina únicamente
la configuración de las
conexiones entre
nodos.

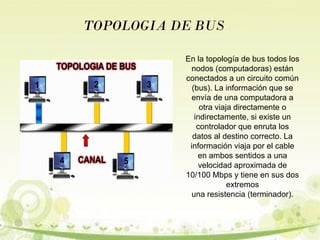

4. TOPOLOGIA DE BUS
En la topología de bus todos los
nodos (computadoras) están
conectados a un circuito común
(bus). La información que se
envía de una computadora a
otra viaja directamente o
indirectamente, si existe un
controlador que enruta los
datos al destino correcto. La
información viaja por el cable
en ambos sentidos a una
velocidad aproximada de
10/100 Mbps y tiene en sus dos
extremos
una resistencia (terminador).

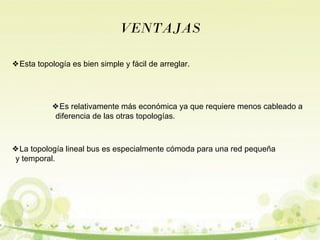

5. VENTAJAS
❖Esta topología es bien simple y fácil de arreglar.
❖Es relativamente más económica ya que requiere menos cableado a
diferencia de las otras topologías.
❖La topología lineal bus es especialmente cómoda para una red pequeña
y temporal.

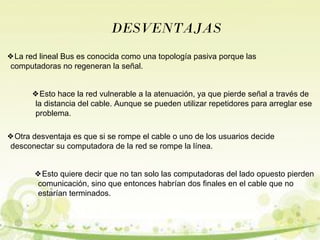

6. DESVENTAJAS
❖La red lineal Bus es conocida como una topología pasiva porque las
computadoras no regeneran la señal.
❖Esto hace la red vulnerable a la atenuación, ya que pierde señal a través de
la distancia del cable. Aunque se pueden utilizar repetidores para arreglar ese
problema.
❖Otra desventaja es que si se rompe el cable o uno de los usuarios decide
desconectar su computadora de la red se rompe la línea.
❖Esto quiere decir que no tan solo las computadoras del lado opuesto pierden
comunicación, sino que entonces habrían dos finales en el cable que no
estarían terminados.

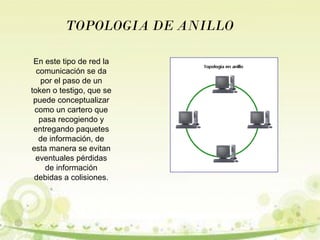

7. TOPOLOGIA DE ANILLO
En este tipo de red la
comunicación se da
por el paso de un
token o testigo, que se
puede conceptualizar
como un cartero que
pasa recogiendo y
entregando paquetes
de información, de
esta manera se evitan
eventuales pérdidas
de información
debidas a colisiones.

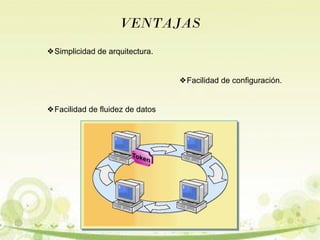

8. VENTAJAS
❖Simplicidad de arquitectura.
❖Facilidad de configuración.
❖Facilidad de fluidez de datos

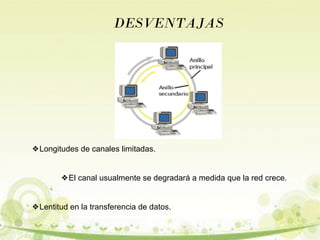

9. DESVENTAJAS
❖Longitudes de canales limitadas.
❖El canal usualmente se degradará a medida que la red crece.
❖Lentitud en la transferencia de datos.

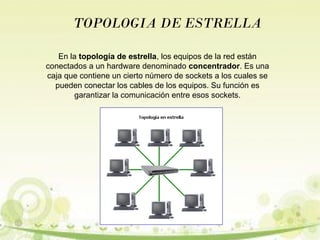

10. TOPOLOGIA DE ESTRELLA
En la topología de estrella, los equipos de la red están
conectados a un hardware denominado concentrador. Es una
caja que contiene un cierto número de sockets a los cuales se
pueden conectar los cables de los equipos. Su función es
garantizar la comunicación entre esos sockets.

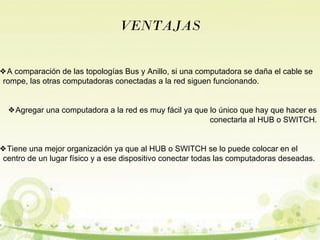

11. VENTAJAS
❖A comparación de las topologías Bus y Anillo, si una computadora se daña el cable se
rompe, las otras computadoras conectadas a la red siguen funcionando.
❖Agregar una computadora a la red es muy fácil ya que lo único que hay que hacer es
conectarla al HUB o SWITCH.
❖Tiene una mejor organización ya que al HUB o SWITCH se lo puede colocar en el
centro de un lugar físico y a ese dispositivo conectar todas las computadoras deseadas.

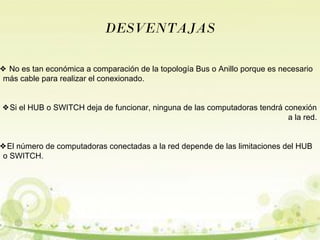

12. DESVENTAJAS
❖ No es tan económica a comparación de la topología Bus o Anillo porque es necesario
más cable para realizar el conexionado.
❖Si el HUB o SWITCH deja de funcionar, ninguna de las computadoras tendrá conexión
a la red.
❖El número de computadoras conectadas a la red depende de las limitaciones del HUB
o SWITCH.

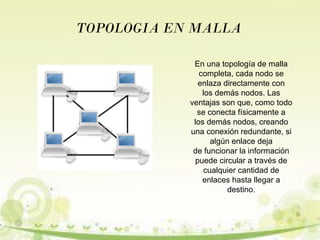

13. TOPOLOGIA EN MALLA
En una topología de malla
completa, cada nodo se
enlaza directamente con
los demás nodos. Las
ventajas son que, como todo
se conecta físicamente a
los demás nodos, creando
una conexión redundante, si
algún enlace deja
de funcionar la información
puede circular a través de
cualquier cantidad de
enlaces hasta llegar a
destino.

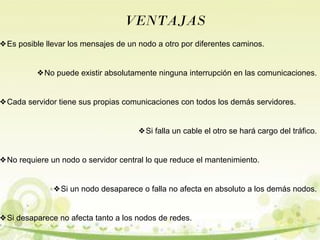

14. VENTAJAS
❖Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
❖No puede existir absolutamente ninguna interrupción en las comunicaciones.
❖Cada servidor tiene sus propias comunicaciones con todos los demás servidores.
❖Si falla un cable el otro se hará cargo del tráfico.
❖No requiere un nodo o servidor central lo que reduce el mantenimiento.
❖Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
❖Si desaparece no afecta tanto a los nodos de redes.

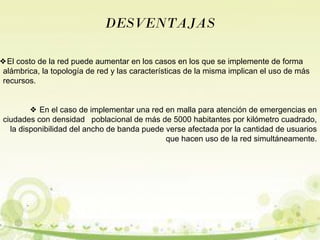

15. DESVENTAJAS
❖El costo de la red puede aumentar en los casos en los que se implemente de forma
alámbrica, la topología de red y las características de la misma implican el uso de más
recursos.
❖ En el caso de implementar una red en malla para atención de emergencias en
ciudades con densidad poblacional de más de 5000 habitantes por kilómetro cuadrado,
la disponibilidad del ancho de banda puede verse afectada por la cantidad de usuarios
que hacen uso de la red simultáneamente.

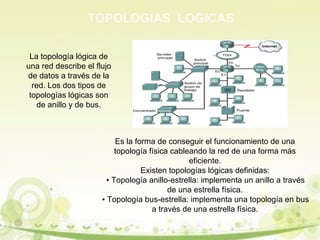

16. TOPOLOGIAS LOGICAS
La topología lógica de
una red describe el flujo
de datos a través de la
red. Los dos tipos de
topologías lógicas son
de anillo y de bus.
Es la forma de conseguir el funcionamiento de una
topología física cableando la red de una forma más
eficiente.
Existen topologías lógicas definidas:
▪ Topología anillo-estrella: implementa un anillo a través
de una estrella física.
▪ Topología bus-estrella: implementa una topología en bus
a través de una estrella física.

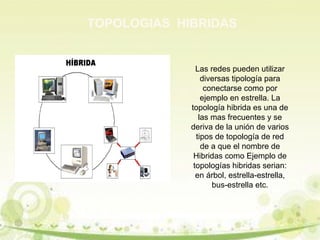

17. TOPOLOGIAS HIBRIDAS
Las redes pueden utilizar
diversas tipología para
conectarse como por
ejemplo en estrella. La
topología hibrida es una de
las mas frecuentes y se
deriva de la unión de varios
tipos de topología de red
de a que el nombre de
Hibridas como Ejemplo de
topologías hibridas serian:
en árbol, estrella-estrella,
bus-estrella etc.

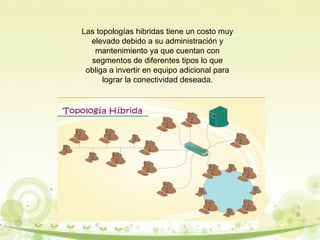

18. Las topologías hibridas tiene un costo muy
elevado debido a su administración y
mantenimiento ya que cuentan con
segmentos de diferentes tipos lo que
obliga a invertir en equipo adicional para
lograr la conectividad deseada.
