Este documento proporciona instrucciones en 7 pasos para construir una turbina eólica básica. Los pasos incluyen: 1) hacer los álabes de la turbina, 2) construir la turbina, 3) perforar un tubo de soporte, 4) agregar un circuito ladrón de energía, 5) montar la turbina, 6) agregar una cola, y 7) instalar la turbina en posición vertical. Los materiales requeridos incluyen madera, alambre, un motor, baterías y otros componentes electrónicos bás

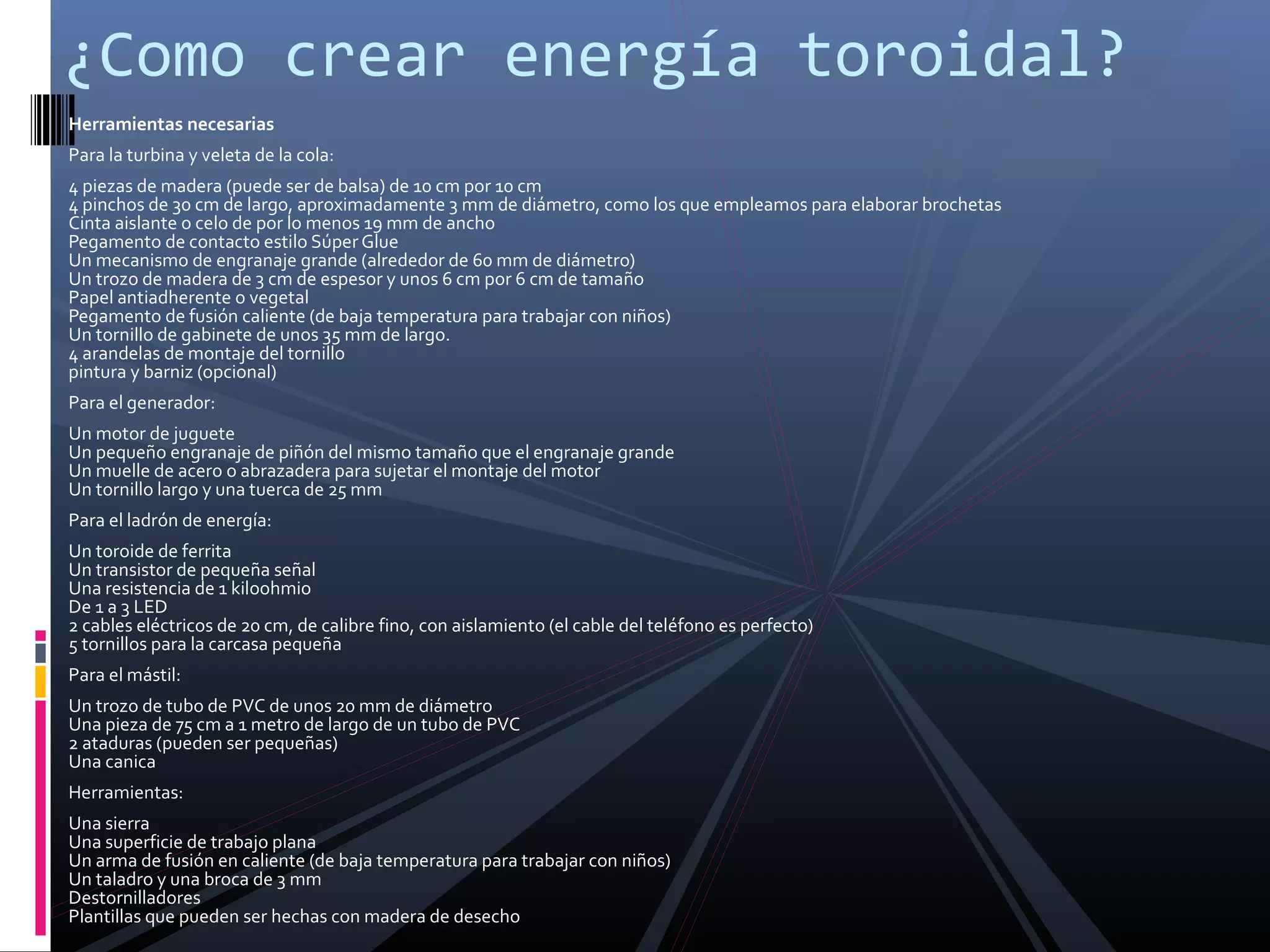

1. Herramientas necesarias
Para la turbina y veleta de la cola:
4 piezas de madera (puede ser de balsa) de 10 cm por 10 cm
4 pinchos de 30 cm de largo, aproximadamente 3 mm de diámetro, como los que empleamos para elaborar brochetas
Cinta aislante o celo de por lo menos 19 mm de ancho
Pegamento de contacto estilo SúperGlue
Un mecanismo de engranaje grande (alrededor de 60 mm de diámetro)
Un trozo de madera de 3 cm de espesor y unos 6 cm por 6 cm de tamaño
Papel antiadherente o vegetal
Pegamento de fusión caliente (de baja temperatura para trabajar con niños)
Un tornillo de gabinete de unos 35 mm de largo.
4 arandelas de montaje del tornillo
pintura y barniz (opcional)
Para el generador:
Un motor de juguete
Un pequeño engranaje de piñón del mismo tamaño que el engranaje grande
Un muelle de acero o abrazadera para sujetar el montaje del motor
Un tornillo largo y una tuerca de 25 mm
Para el ladrón de energía:
Un toroide de ferrita
Un transistor de pequeña señal
Una resistencia de 1 kiloohmio
De 1 a 3 LED
2 cables eléctricos de 20 cm, de calibre fino, con aislamiento (el cable del teléfono es perfecto)
5 tornillos para la carcasa pequeña
Para el mástil:
Un trozo de tubo de PVC de unos 20 mm de diámetro
Una pieza de 75 cm a 1 metro de largo de un tubo de PVC
2 ataduras (pueden ser pequeñas)
Una canica
Herramientas:
Una sierra
Una superficie de trabajo plana
Un arma de fusión en caliente (de baja temperatura para trabajar con niños)
Un taladro y una broca de 3 mm
Destornilladores
Plantillas que pueden ser hechas con madera de desecho
¿Como crear energía toroidal?

2. Los álabes de la turbina se hacen serrando tres de los cuadrados de madera de balsa
u otras placas de madera ligera. Es importante que no pesen mucho y sean del
mismo tamaño, ya que si no la turbina se puede desequilibrar. Por ello, tener unas
plantillas para el aserrado nos resultará práctico.
Tres de los pinchos se cortan por la mitad (mejor si eliminamos la punta afilada, para
minimizar riesgos), con cuidado con la veta de la madera.
Con un poco de cinta, se unen los pinchos provisionalmente a las hojas de madera.
Ponemos todo sobre el papel vegetal antiadherente y algunos puntos de
pegamento de contacto. Doblamos y pegamos. Este es un buen momento para
decorar las astas.
Paso 1: Hacer los álabes de la
turbina

3. La pieza 3 x 6 x 6 cm de madera de desecho se prepara con una cubierta de papel
antiadherente y un orificio central. Ahí situaremos el engranaje grande, con un
pequeño tornillo. Los pinchos se distribuyen uniformemente debajo de los orificios, y
deberás apretar firme el tornillo para mantenerlos en su lugar.
Asegúrate de que todas las hojas están apuntando en la misma dirección (hacia la
derecha o hacia la izquierda) y de que toquen la superficie de trabajo plana con su
punta. A continuación, vierte el pegamento de fusión caliente en el agujero, cuidando
de no derramarlo en los dientes de los engranajes (un cartón de desecho te puede
ayudar a prevenir). Comprueba que todas las cuchillas están en la posición correcta y
deja que el conjunto seque
Paso 2: Construir la turbina

4. Ahora prepararemos el trozo de tubo de PVC de 20 mm de diámetro para ser el apoyo en el centro, donde
todas las demás partes se unirán. Para ello, haremos algunas perforaciones.Todos los agujeros son de 3
mm.
Sólo un agujero debe estar en una posición exacta, los demás pueden tener un margen de error. Nos
ocupamos primero el agujero para el montaje del motor: se perfora unos 5 cm, atravesando
completamente el tubo. El motor se fijará con un tornillo y la tuerca.
Ahora viene el agujero crítico. Debemos perforarlo en perpendicular al primero, y a una distancia
determinada por los engranajes y el motor utilizado. Por tanto, lo mejor es que te hagas un patrón de
montaje del tubo y el motor.
A continuación, perfora cinco agujeros cerca de la parte superior del tubo. Éstos sólo tienen que ir a través
de la pared del tubo una vez (aunque no pasa nada si lo perforas del todo).
Paso 3: Perforación

5. También llamado 'ladrón de Joules', existen varios tutoriales de cómo hacer uno de estos circuitos que amplifican el
voltaje de la pila utilizada en la red, por lo que aquí no nos explayaremos en ello.
Prepara el toroide para enrollar el par de hilos trenzados, con cuatro o cinco vueltas es suficiente.
Afloja los extremos de los cables y pon dos opuestos de nuevo juntos (gíralos por ahora).
Coloca el piñón en el motor-generador, orientado hacia el lado contrario del patrón de cinco agujeros.
Las conexiones eléctricas se realizan mediante la inserción de los extremos de los cables adecuados en el patrón de cinco
agujeros, fijados con los tornillos pequeños de latón. Esto no sólo es una alternativa para la soldadura, sino que así no hay
que pelar el cable. Corta a la derecha el hilo de rosca y haz la conexión.
Si no estás seguro de cuál es la parte positiva, sigue adelante y comprueba en qué dirección se ilumina el LED cuando
hayas terminado todas las conexiones.
Si la primera inserción del tornillo es difícil cuando se conectan más de dos cables, haz mayor el agujero con un punzón.
Para probar después el montaje, gira el piñón rápidamente.
Paso 4: El ladrón de energía

6. Pon el tornillo de eje en el engranaje de la turbina, desde el lado de las astas, y si
hace falta aumenta el orificio ligeramente con un punzón.Ten cuidado cuando el
tornillo llega al segundo agujero, en el otro lado del tubo, porque puede
desequilibrar el engranaje. Comprueba si funciona bien y ajústalo.
Verifica que el LED se enciende al mover el conjunto con la mano. Si la primera
dirección no funciona, prueba con la otra. El sentido correcto de giro es el que tiene
la turbina a favor del viento desde el tubo. Si sólo funciona al revés, cambia los
cables del motor.
Paso 5: Montaje de la turbina

7. Pega un extremo de la brocheta de 30 cm con el último de los cuadrados de
madera de 10 por 10 cm, con cuidado en la dirección de la veta de la madera.
A continuación, une el otro extremo de la brocheta a la parte inferior del
tubo con dos bridas en cruz. Alinea la cola de la veleta de tal manera que la
turbina se mantenga en pie.
Paso 6: La cola de la veleta

8. Pon la canica en la parte superior del tubo y desliza el conjunto de la turbina. El tornillo de eje en el
interior proporciona un soporte para que la turbina pueda girar suavemente hacia el viento. Como es
de suponer, la turbina eólica debe colocarse en posición vertical.
¡Listo!Ya hemos hecho una turbina muy básica.
Todos estos artículos utilizados así como el toroide se puede encontrar en la tercera calle de rep.
salvador No.24, electrónica.
