Este documento describe las partes y funciones del cabezal divisor universal, un aparato usado en fresadoras para dividir piezas de trabajo en secciones igualmente espaciadas. El cabezal divisor consta de una base, un cuerpo orientable y un husillo que sujeta las piezas. Explica métodos de división como directo, inverso y diferencial. También cubre cálculos para determinar el número de divisiones y vueltas de la manivela necesarias para mecanizar piezas divididas.

1. Integrantes:
aroca Katherine
Borja Darío
Chicaiza
Guanoluisa jhonny
Pérez Andrés

2. El cabezal divisor es uno de los
aditamentos de mayor importancia de la
fresadora. Se utiliza para dividir la
circunferencia de una pieza de trabajo en
divisiones igualmente espaciadas cuando
se frezan engranes, ranuras, cuadrados y
hexágonos.

4.  Sujeta la pieza en uno de sus
extremos, bien sea en la copa
universal, entre copa y punta o entre
puntas y es posible producirle un
movimiento giratorio a la pieza en
combinación con el movimiento
longitudinal de la mesa para el
fresado de hélices.

6. BASE
La base es un caja de hierro fundido que
se fija en la mesa de la fresadora, se fija
en el bastidor. Presenta una cornisa
circular que permite al cabezal girar en
el plano vertical. Tiene escala graduada
para fijar los grados.

8. CUERPO ORIENTABLE
Es una carcaza con dos extremos
salientes cilíndricos, los cuales se apoyan
en la base del divisor y permiten orientar
e inclinar el eje del husillo a cualquier
ángulo respecto de la mesa

10. El cabezal divisor (aparato divisor universal)
consta de la carcasa en que va soportado el
husillo del cabezal divisor. Este husillo sirve
para alojar el montaje de sujeción. Las piezas a
trabajar pueden sujetarse en voladizo o entre
puntos. El disco divisor va fijado sobre el husillo
del cabezal. En el aparato divisor también existe
un mecanismo de tornillo sin fin necesario para
la división indirecta, así como un dispositivo
para la división diferencial y para el fresado de
ranuras helicoidales.

11. El movimiento de rotación llega al
husillo secundario o porta fresas a
través del eje intermediario que se
monta en el husillo principal.
A este se acopla el sistema de
engranajes del mecanismo interior del
aparato.

12. Discos empleados normalizados

13. Método de división del cabezal
Divide la pieza de trabajo con precisión en
cualquier numero de divisiones en las cual se
puede utilizar los siguientes métodos :
 Directo
 Simple o inverso
 Angular
 diferencial

15.  Es un método de aplicación que se
puede realizar en el cabezal divisor
universal como un divisor simple
 Se lleva acabo desacoplando la flecha
del tornillo sin fin, mediante un
dispositivo excéntrico en el cabezal
divisor

17. Para este método se utiliza la fórmula :
F=C/N
F= giro del plato
C= número de divisiones del plato
N = número de caras o divisiones requeridas

18. Calcular el numero de muescas que hay que
intercalar en un divisor sencillo para
construir un piñón de 12 dientes, sabiendo
que el plato del divisor tiene 60 muescas.
C= 60 muescas
N = 12 dientes
F=C/N
F= 60/12
F=5
Se necesita girar 5 muescas para hacer
cada diente

19.  Las divisiones son limitadas
 es aplicable cuando las divisiones que se
requiere obtener correspondan a un
submúltiplo del numero de ranura del
plato

21.  La División Indirecta se utiliza para mecanizar
divisiones que la división directa no puede
realizar
 En la división indirecta el husillo del cabezal
divisor es accionado a través de un tornillo
sin fin y una rueda helicoidal.

22.  Para la formula que se emplea es similar,
cambia el valor de la constante K (numero de
dientes de la corona), que en lugar de ser 24
es ahora 40 y esto se debe al mecanismo
interno que tiene el Cabezal Divisor
Formula: F =
𝐾
𝑁
Donde:
F =vueltas y fracción de vueltas de la
manivela
K=numero de dientes de la corona (40)
N=numero de divisiones por efectuar

28. Vueltas de la manivela
Se debe calculara las vueltas de la manivela con el
numero mas próximo a las divisiones a construir
V.M=K/ZF
Ruedas de cambio

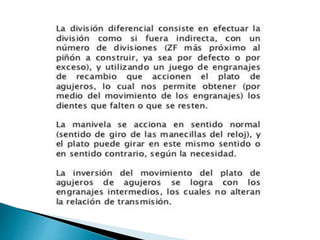

29.  Construir por división diferencial un piñón de
89 dientes
DESARROLLO
V.M=K/ZF=40/84=10/21
=10/21*2/2
=20/42
Entonces son 20 vueltas en el disco estándar
de 42 agujeros

30.  Ruedas de cambio
 R/r=(K(ZF-Z))/ZF
=(40(84-89))/84
=50/21
=5*10/7*3
=(5*16)(10*4)/(7*4)*(3*16)
=40*40/28*24
Z1=40
Z2=40
Z3=28
Z4=24
