Este documento describe las partes principales del cabezal divisor y los cuatro tipos de divisiones que puede realizar: división directa, indirecta, angular y diferencial. Explica cómo funciona cada tipo de división a través de fórmulas y ejemplos. También incluye instrucciones para el mecanizado usando el cabezal divisor y un ejercicio de cálculo de una rueda dentada.

1. Prof. Mario Arenas

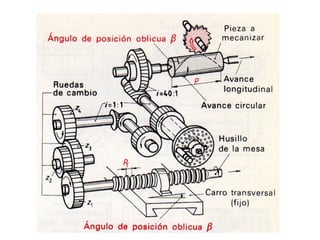

4. Partes principales del Cabezal Divisor
1 .- Carcaza o cuerpo principal.
2 .- Husillo del divisor.
3 .- Rueda o corona con 40 dientes.
4 .- Tornillo sin fin de un paso.
5 .- Disco con una serie de círculos circunscritos.
6 .- Manivela.
7 .- Espiga indicadora o pivote.
8 .- Tijera o escuadra falsa.
9 .- Perno de trinquete o traba del disco de
orificios.
10.-Perno de trinquete o traba para división
directa.
11.-Plato divisor para división directa.
12.-Brida de arrastre.
13.-Pieza a mecanizar.
14.-Herramienta o fresa.

12. X = Nº de Orificios (Div.Dir)
Nº de Vueltas de la Manivela del Cab.Div
C = Constante del Cabezal Divisor (Z = 40 Dientes) o
Disco Divisor (24 Orificios)
N o (Z) = Número de Divisiones por hacer

13. Tipos de Divisiones en el Cabezal Divisor
Existen cuatro tipos de divisiones que se pueden
realizar en el Cabezal Divisor, ellos son:
División Directa
División Indirecta
División Angular
División Diferencial

14. División Directa
La División Directa es aquella en la que se realizan divisiones cuyo
múltiplo de 24, por ejemplo: 2 - 3 - 4 - 6 - 8 - 12, esto lo
determina el disco

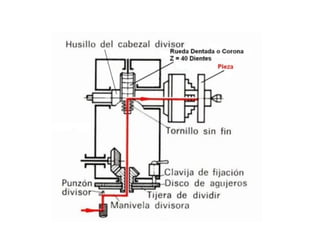

15. División Indirecta
La División Indirecta se utiliza para mecanizar divisiones que la división
directa no puede realizar, para ello la formula que se emplea es similar,
cambia el valor de la constante C, que en lugar de ser 24 es ahora 40 y
esto se debe al mecanismo interno que tiene el Cabezal Divisor y en el que
se puede apreciar que la rueda dentada llamada "corona" tiene 40 dientes,
esto hace que al girar la manivela en 360º, el movimiento de la corona sea
de 1/40 de vuelta, en cambio si la giramos dando 40 vueltas, la corona o el
plato que va adherido al husillo donde va la corona girará, completamente
40 veces

18. Ejemplo del movimiento

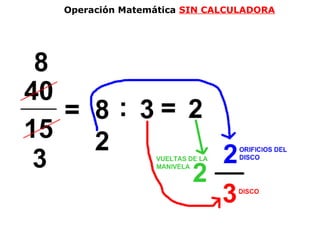

21. Operación Matemática SIN CALCULADORA

22. Esta fracción se puede
AMPLIFICAR o SIMPLIFICAR

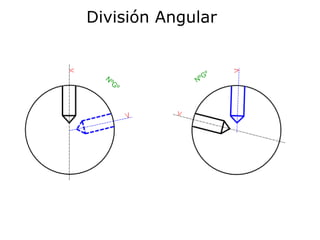

24. División Angular

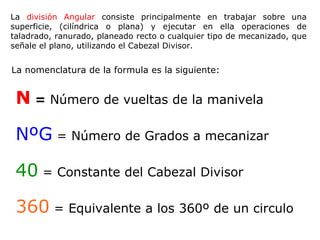

25. La división Angular consiste principalmente en trabajar sobre una
superficie, (cilíndrica o plana) y ejecutar en ella operaciones de
taladrado, ranurado, planeado recto o cualquier tipo de mecanizado, que
señale el plano, utilizando el Cabezal Divisor.
La nomenclatura de la formula es la siguiente:
N = Número de vueltas de la manivela
NºG = Número de Grados a mecanizar
40 = Constante del Cabezal Divisor
360 = Equivalente a los 360º de un circulo

26. La formula a utilizar es la siguiente:

34. División Diferencial
Como en la División Indirecta, solo se pueden realizar
aquellas divisiones en las que la fracción 40/Z se puede
simplificar de forma que el denominador resultante
sea igual al número de orificios de uno de los
círculos que hay en el disco, o sea múltiplo no
mayor de Z 50, no sucede así con la División
Diferencial, aquí por medio de un tren de ruedas
adosado al Cabezal Divisor, se pueden mecanizar
todas aquellas ruedas dentada con valores impares
igual o mayor a Z 55 o mayor, siempre y cuando no
se pueda simplificar por el método tradicional, para
ello se emplea una formula que determina dicho el
tren de ruedas a montar en el Cabezal Divisor.

36. División Diferencial

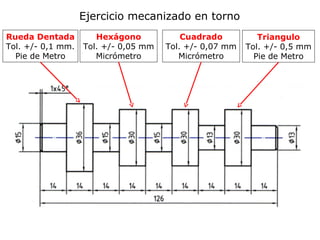

38. Ejercicio mecanizado en torno
Rueda Dentada Hexágono Cuadrado Triangulo
Tol. +/- 0,1 mm. Tol. +/- 0,05 mm Tol. +/- 0,07 mm Tol. +/- 0,5 mm
Pie de Metro Micrómetro Micrómetro Pie de Metro

39. Ejercicios a mecanizar con el Cabezal Divisor

40. Instrucciones a seguir para el mecanizado

42. Cálculo de una Rueda Dentada
