Este documento describe un proyecto de rascacielos llamado Torre Trinoma que busca lograr un equilibrio estructural, sustentable y arquitectónico. La torre tendría una forma triangular que gira sobre su eje para distribuir las fuerzas del viento de manera eficiente. La estructura externa funcionaría como un exoesqueleto para soportar sismos y vientos, mientras que el núcleo central de hormigón armado uniría cada piso. El diseño considera aspectos como la escala urbana, orientación solar y control

1. PROYECTANDO UN RASCACIELOS
TORRE TR(3E)NOMA
¿Cómo puedo generar un rascacielos, lo más amable al habitante , que tenga un
Equilibrio Sustentable, Estructural y con sentido Arquitectónico?

2. Para una propuesta arquitectónica debe existir un equilibrio en estos 3 conceptos
E
Entorno- sustentabilidad
E
E
Espacio Estructura
Dimensión espacial
TORRE TRINOMA

3. Dimensión Espacial: Medida de la Arquitectura--- Sentido Arquitectónico
Dimensión horizontal: 2D relación interior- exterior: generar un ENTRE ESPACIO
Dimensión vertical : 3D relación perspectiva, entender las partes, ser parte del total
total
Es importante el confort físico y mental, sentirnos parte en relación a nuestro
Entorno natural y artificial, dominio del total.

4. 1.ESCALA URBANA: totalidad espacial, relación urbana (3d), paisaje
2.ESCALA CONTEXTO: totalidad del contexto próximo, crecimiento escalar (3d)
3.ESCALA TORRE totalidad entendida entre sus partes (3d)
Torre Milenium Torre Titanium Costanera Center
Alt. Máx. 110 Alt. Máx, 192 mt Alt máx. 300 mt
Corte vista poniente

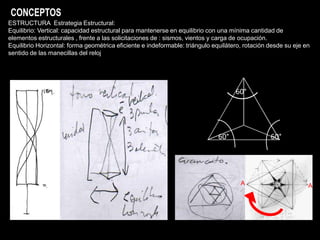

5. ESTRUCTURA Estrategia Estructural:
Equilibrio: Vertical: capacidad estructural para mantenerse en equilibrio con una mínima cantidad de
elementos estructurales , frente a las solicitaciones de : sismos, vientos y carga de ocupación.
Equilibrio Horizontal: forma geométrica eficiente e indeformable: triángulo equilátero, rotación desde su eje en
sentido de las manecillas del reloj
60°
60° 60°
A A

6. Secuencia morfología estructural
Elementos estructurales
Planta Planta
PILARES PILARES Y LOSAS
La torre está pensada en que todas las secciones de
acero sean iguales para una rápida ejecución, tomando
como eje central su núcleo de H.A que amarran cada
Elevación piso en forma de anillo
estructurales PILARES

7. EXOESQUELETO : trabaja de forma completa ante solicitaciones de sismo Frente a solicitaciones de viento: la
condición aerodinámica, genera disminución en el cambio de esfuerzos de viento, y el sentido de
su giro acepta que en cada tercio, se este tomando un esfuerzo igual, distribuido de forma
eficiente, además al ir desfragmentándose la estructura toma el punto de mayor esfuerzo como el
punto de termino estructural.
ACERO
Rotación y sentido del viento
H.A. Trabajo esfuerzo sismo

8. La torre se distribuye técnicamente según su morfología y programa, planteando cada
Tercio como un edificio independiente del otro para así generar una distribución mejor en su operación.
El sistema de operación de la torre Trinoma
Se configura y controla de forma zonificada,
La operación s da de la siguiente forma:
Instalaciones
Los pisos mecánicos, pisos técnicos, se
encuentran
En pisos de áreas comunes flexibles
En cada tercio de la torre:
. Agua: sistema de flujo variable
.electricidad: control digital de consumos y
sistemas alternativos
.Climatización: sistemas locales
.seguridad: sistemas
antiincendios, evacuación
Control de acceso normas
.control CAD
.Aire acondicionado
.Graduación de fachadas

9. Eficiencia en fachadas: cada fachada es analizada según orientación y giro, tanto en planta como en
corte elevación. Se considera que en los puntos desfavorables a la luz y calor, el cristal se cierra
fuera de las crucetas estructurales, en cambio hacia el norte las crucetas quedan a la vista.

10. En este caso, la concavidad y convexidad de la torre, va en beneficio al giro y
orientación. Mayor radiación concavidad de lo contrario al revés.
