Concreto Armado
1. REPÚBLICA BOLIVARIANA DE
VENEZUELA
MINISTERIO DEL PODER
POPULAR PARA LA
EDUCACIÓN SUPERIOR
INSTITUTO UNIVERSITARIO
POLITÉCNICO
“SANTIAGO MARIÑO”
BARINAS EXTENSIÓN
BARINAS
Bachiller:
Esthefani Castro C.I
24.538.143
Seccion A6
Semestre VII
SISTEMAS
ESTRUCTU
RALES
2. SISTEMAS ESTRUCTURALES
Un sistema estructural es el
modelo físico que sirve de marco
para los elementos estructurales,
y que refleja un modelo de
trabajo. Pueden clasificarse por
su campo de actuación, sistema
de trabajo y material.
3. En Venezuela contamos con diferentes tipos de
sistemas estructurales, de los cuales describiremos 5
de ellos.
DE CONCRETO:
Concreto Armado
Sistema Aporticado
DE ACERO:
Cerchas
Tridilosas
DE TIERRA:
Adobe
4. CONCRETO
ARMADO
La técnica constructiva del concreto armado consiste en la
utilización de hormigón reforzado con barras o mallas de acero,
llamadas armaduras. También es posible armarlo con fibras, tales
como fibras plásticas, fibra de vidrio, fibras de acero o
combinaciones de barras de acero con fibras dependiendo de los
requerimientos a los que estará sometido.
SISTEMAS
ESTRUCTURALES

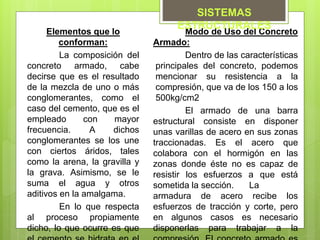

5. Elementos que lo
conforman:
La composición del
concreto armado, cabe
decirse que es el resultado
de la mezcla de uno o más
conglomerantes, como el
caso del cemento, que es el
empleado con mayor
frecuencia. A dichos
conglomerantes se los une
con ciertos áridos, tales
como la arena, la gravilla y
la grava. Asimismo, se le
suma el agua y otros
aditivos en la amalgama.
En lo que respecta
al proceso propiamente
dicho, lo que ocurre es que
Modo de Uso del Concreto
Armado:
Dentro de las características
principales del concreto, podemos
mencionar su resistencia a la
compresión, que va de los 150 a los
500kg/cm2
El armado de una barra
estructural consiste en disponer
unas varillas de acero en sus zonas
traccionadas. Es el acero que
colabora con el hormigón en las
zonas donde éste no es capaz de
resistir los esfuerzos a que está
sometida la sección. La
armadura de acero recibe los
esfuerzos de tracción y corte, pero
en algunos casos es necesario
disponerlas para trabajar a la
SISTEMAS
ESTRUCTURALES
6. APORTICADO DE
CONCRETO
Son estructuras de
concreto armado con la
misma dosificación de
columnas (vigas
peraltadas) unidas en
zonas de confinamiento.
El sistema
aporticado tiene a ventaja
al permitir ejecutar todas
las modificaciones que se
quieran en el interior de la
construcción, ya que en
los muros al no soportar el
peso.
SISTEMAS
ESTRUCTURALES
7. CERCHAS:
Es una composición de barras rectas unidas
entre sí en sus extremos para constituir una
armazón rígida de forma triangular, capaz de
soportar cargas en su plano, particularmente
aplicadas sobre las uniones denominadas nodos.
En consecuencia, todos los elementos se
encuentran trabajando a tracción o compresión sin
la presencia de flexión y corte
SISTEMAS
ESTRUCTURALES
8. Su Uso:
Las
cerchas se
emplean cuando
se tiene luces
libres grandes
como puentes,
sitios públicos y
estadios. Las
cerchas paralelas
se usan en
recintos amplios,
de cordones
superiores
curvos se
comportan
similar a una
estructura
colgante o un
arco y se
Composición de
las Cerchas:
Una
armadura consta
de barras rectas
unidas mediante
juntas o nodos.
Los elementos
de una cercha
se unen sólo en
los extremos por
medio de
pasadores sin
fricción para
formar armazón
rígida; por lo
tanto
ningún elemento
SISTEMAS
ESTRUCTURALES
Aplicación:
Permite
desarrollar
elementos de
prefabricación
abierta tales
como: Pre-
nervios para
losas nervados
unidireccional,
losetas
prefabricadas
para losas
armadas en dos
direcciones (tipo
maciza o
reticular)
Elementos
9. TRIDILOSAS
Es un sistema
de construcción que
consta de una
estructura
tridimensional
altamente ligera y de
tablero mixto,
combinando la zona
comprimida de
concreto (hormigón),
con la zona
traccionada de acero.
SISTEMAS
ESTRUCTURALES

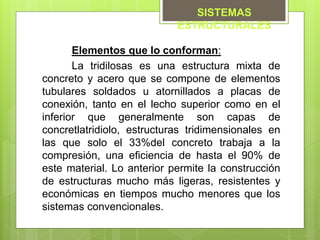

10. Elementos que lo conforman:
La tridilosas es una estructura mixta de
concreto y acero que se compone de elementos
tubulares soldados u atornillados a placas de
conexión, tanto en el lecho superior como en el
inferior que generalmente son capas de
concretlatridiolo, estructuras tridimensionales en
las que solo el 33%del concreto trabaja a la
compresión, una eficiencia de hasta el 90% de
este material. Lo anterior permite la construcción
de estructuras mucho más ligeras, resistentes y
económicas en tiempos mucho menores que los
sistemas convencionales.
SISTEMAS
ESTRUCTURALES

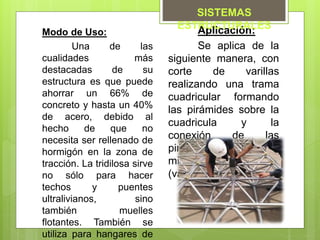

11. Aplicación:
Se aplica de la
siguiente manera, con
corte de varillas
realizando una trama
cuadricular formando
las pirámides sobre la
cuadricula y la
conexión de las
pirámides con los
mismos elementos
(varillas).
Modo de Uso:
Una de las
cualidades más
destacadas de su
estructura es que puede
ahorrar un 66% de
concreto y hasta un 40%
de acero, debido al
hecho de que no
necesita ser rellenado de
hormigón en la zona de
tracción. La tridilosa sirve
no sólo para hacer
techos y puentes
ultralivianos, sino
también muelles
flotantes. También se
utiliza para hangares de
SISTEMAS
ESTRUCTURALES

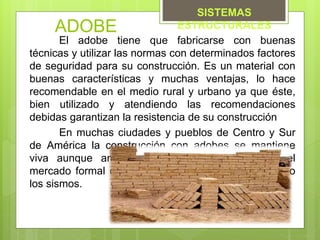

12. ADOBE
El adobe tiene que fabricarse con buenas
técnicas y utilizar las normas con determinados factores
de seguridad para su construcción. Es un material con
buenas características y muchas ventajas, lo hace
recomendable en el medio rural y urbano ya que éste,
bien utilizado y atendiendo las recomendaciones
debidas garantizan la resistencia de su construcción
En muchas ciudades y pueblos de Centro y Sur
de América la construcción con adobes se mantiene
viva aunque amenazada por las imposiciones del
mercado formal o por la mala fama que le han hecho
los sismos.
SISTEMAS
ESTRUCTURALES
13. Elementos que conforman el Adobe:
La tierra ha sido material de construcción
usado en todos los lugares y en todos los tiempos.
Los hombres se familiarizaron con sus
características y aprendieron a mejorarlas
agregándole algunas fibras vegetales, o a intercalar
algunas ramas como refuerzos para consolidar sus
resistencias. Una variedad del uso de la tierra en
combinación con otros materiales, principalmente de
origen vegetal, apareciendo así el adobe.
Los materiales utilizados para realizar este
sistema, son los siguientes: 20% de barro o arcilla,
80% de flora vegetal (zacate de arroz, flora de
montaña, hoja de pino o estiércol de caballo)
SISTEMAS
ESTRUCTURALES

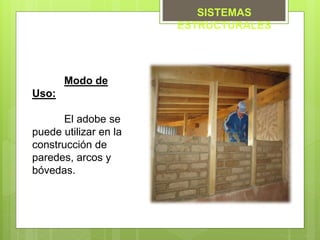

14. Modo de
Uso:
El adobe se
puede utilizar en la
construcción de
paredes, arcos y
bóvedas.
