El documento resume las normas IRAM 4513 para la representación de elementos de cotación en dibujos técnicos. Explica que una cota consiste en un número, una línea de cota paralela a la dimensión a medir, y una flecha. Detalla cómo se deben trazar correctamente la línea de cota, la flecha y la línea auxiliar, así como cómo colocar las cotas cuando las líneas se crucen. Además, describe tres formas básicas de acotar: en cadena, en paralelo y combinada.

1. ACOTACIONES

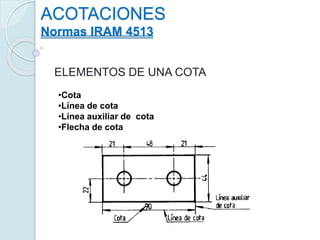

2. ACOTACIONES
Normas IRAM 4513
ELEMENTOS DE UNA COTA
•Cota
•Línea de cota
•Línea auxiliar de cota
•Flecha de cota

3. ACOTACIONES
Normas IRAM 4513
REPRESENTACIÓN DE LOS ELEMENTOS PARA ACOTAR
Línea de cota
 Paralela a la dimensión
 Misma longitud
 La separación mayor que la altura de los
números.
 Puede ser interrumpida o continua.
 Se traza con línea tipo B.

4. ACOTACIONES
Normas IRAM 4513
REPRESENTACIÓN DE LOS ELEMENTOS PARA ACOTAR
Flecha de cota
Están formadas por un triángulo isósceles
sombreado

5. ACOTACIONES
Normas IRAM 4513
REPRESENTACIÓN DE LOS ELEMENTOS PARA ACOTAR
Línea auxiliar de cota
 Se traza con línea tipo B.
Sobrepasan en 2 mm aprox.
Son perpendiculares ó se trazarán
inclinadas a 60 º.
Los ejes sirvan como línea auxiliar
de cota, se prolongarán como tales.

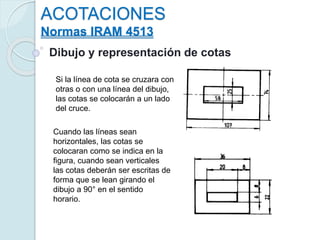

6. ACOTACIONES
Normas IRAM 4513
Dibujo y representación de cotas
Si la línea de cota se cruzara con
otras o con una línea del dibujo,
las cotas se colocarán a un lado
del cruce.
Cuando las líneas sean
horizontales, las cotas se
colocaran como se indica en la
figura, cuando sean verticales
las cotas deberán ser escritas de
forma que se lean girando el
dibujo a 90° en el sentido
horario.

7. ACOTACIONES
Normas IRAM 4513
Formas de acotar
Acotación en cadena

8. ACOTACIONES
Normas IRAM 4513
Formas de acotar
Acotación en paralelo

9. ACOTACIONES
Normas IRAM 4513
Formas de acotar
Acotación combinada

10. ACOTACIONES
Normas IRAM 4513
ACOTACIÓN DE RADIOS Y DIAMETROS
