1. Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

2.  Los sensores detectan magnitudes físicas, químicas y biológicas.
 Constituyen el medio de enlace entre los procesos industriales y los
circuitos electrónicos encargados de controlar o monitorear.
 Generalmente transforman una magnitud física en una señal eléctrica
de voltaje o corriente.
1/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

3. Detectan las siguientes variables:
• VARIABLES MECANICAS • VARIABLES TERMICAS
• VARIABLES ELECTRICAS
2/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

4. • VARIABLES MAGNETICAS
• VARIABLES OPTICAS.
• VARIABLES QUIMICAS O MOLECULARES
3/19
Detectan las siguientes variables:
Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

5. 4/19
Se basan en fenómenos físicos y químicos:
• EFECTOS RESISTIVOS
• EFECTOS CAPACITIVOS
• EFECTOS INDUCTIVOS
• EFECTOS MAGNETICOS Y ELECTROMAGNETICOS
• EFECTOS PIEZOELECTRICOS
• EFECTOS TERMICOS Y TERMOELECTRICOS
• EFECTOS OPTICOS Y ELECTROOPTICOS
• EFECTOS AUTORESONANTES
• EFECTOS QUIMICOS Y ELECTROQUIMICOS
Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

6. 5/19
VARIABLE MEDIDA
TRANSDUCCION PRIMARIA
TRANSDUCCION SECUNDARIA
SEÑAL DE SALIDA
Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

7. 6/19
Los sensores más comunes son:
• Efecto INDUCTIVOS
• Efecto CAPACITIVOS
• Efecto OPTICOS
• Efecto ULTRASONICOS
• Efecto ELECTROMAGNETICOS
Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

8. 7/19
Estos detectan materiales Ferrosos
El cabezal de detección es simplemente una bobina, incorporada al oscilador, que
produce un campo magnético variable en sus vecindades. La misma está devanada
alrededor de un núcleo de ferrita y puede estar o no blindada.
Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

9. 8/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

10. 9/19
Estos detectan materiales Ferrosos y NO Ferrosos
Este utiliza como cabezal de detección un condensador, formado por dos aros metálicos
concéntricos y cuyo dieléctrico es el material de la zona sensible. Este último altera el campo
eléctrico entre las placas, variando así la capacitancia y, por tanto, la frecuencia del oscilador.
Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

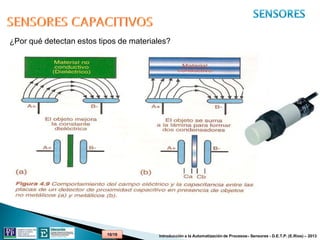

11. 10/19
¿Por qué detectan estos tipos de materiales?
Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

12. Estos detectan cualquier cuerpo que interrumpa el
haz de luz.
La detección ocurre cuando el haz de luz es interrumpido o reflejado por el objeto que está
siendo sensado.
11/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

13. • De Barrera o Transmisivo
• Retroreflectivo o Reflex
12/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

14. • Difusos o Autoreflex • Convergentes
13/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

15. Sensor óptico por autoreflexión
14/19
Sensor óptico por reflexión por espejo
Sensor óptico
emisor / receptor
Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

16. • Fibra Optica
15/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

17. • Fotomicrosensores
16/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

18. • Fotomicrosensores
Los fotomicrosensores pueden ser o no amplificados.
Es decir traer o no la circuitería electrónica de amplificación incorporada.
Estructura típica de un foto-IC utilizando como
receptor en un fotomicrosensor amplificado.
Ejemplo de un circuito de aplicación
práctico para un fotomicrosensor no
amplificado.
17/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

19. Aplicaciones Típicas
18/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013

20. Representación Gráfica de los detectores de proximidad.
19/19 Introducción a la Automatización de Procesos– Sensores - D.E.T.P. (E.Ríos) – 2013
