1. SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO INDUSTRIAL
PLAN DE TRABAJO
DEL ESTUDIANTE

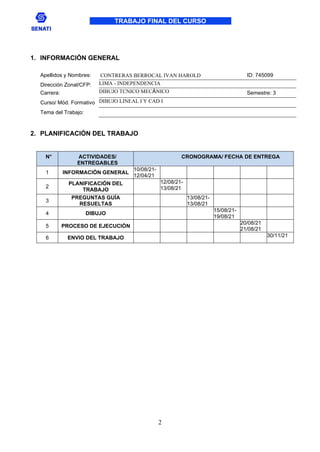

2. TRABAJO FINAL DEL CURSO
2
1. INFORMACIÓN GENERAL
Apellidos y Nombres: CONTRERAS BERROCAL IVAN HAROLD ID: 745099
Dirección Zonal/CFP: LIMA - INDEPENDENCIA
Carrera: DIBUJO TCNICO MECÁNICO Semestre: 3
Curso/ Mód. Formativo DIBUJO LINEAL I Y CAD I
Tema del Trabajo:
2. PLANIFICACIÓN DEL TRABAJO
N° ACTIVIDADES/
ENTREGABLES
CRONOGRAMA/ FECHA DE ENTREGA
1 INFORMACIÓN GENERAL
10/08/21-
12/04/21
2
PLANIFICACIÓN DEL
TRABAJO
12/08/21-
13/08/21
3
PREGUNTAS GUÍA
RESUELTAS
13/08/21-
13/08/21
4 DIBUJO
15/08/21-
19/08/21
5 PROCESO DE EJECUCIÓN
20/08/21
21/08/21
6 ENVIO DEL TRABAJO 30/11/21

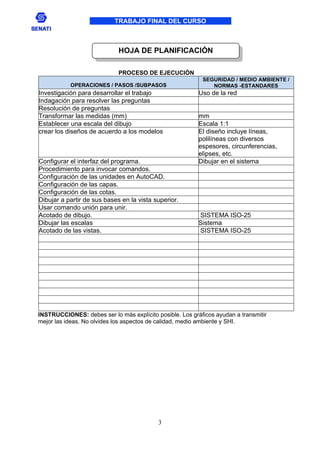

3. TRABAJO FINAL DEL CURSO
3
PROCESO DE EJECUCIÓN
OPERACIONES / PASOS /SUBPASOS
SEGURIDAD / MEDIO AMBIENTE /
NORMAS -ESTANDARES
Investigación para desarrollar el trabajo Uso de la red
Indagación para resolver las preguntas
Resolución de preguntas
Transformar las medidas (mm) mm
Establecer una escala del dibujo Escala 1:1
crear los diseños de acuerdo a los modelos El diseño incluye líneas,
polilíneas con diversos
espesores, circunferencias,
elipses, etc.
Configurar el interfaz del programa. Dibujar en el sistema
Procedimiento para invocar comandos.
Configuración de las unidades en AutoCAD.
Configuración de las capas.
Configuración de las cotas.
Dibujar a partir de sus bases en la vista superior.
Usar comando unión para unir.
Acotado de dibujo. SISTEMA ISO-25
Dibujar las escalas Sistema
Acotado de las vistas. SISTEMA ISO-25
INSTRUCCIONES: debes ser lo más explícito posible. Los gráficos ayudan a transmitir
mejor las ideas. No olvides los aspectos de calidad, medio ambiente y SHI.
HOJA DE PLANIFICACIÓN

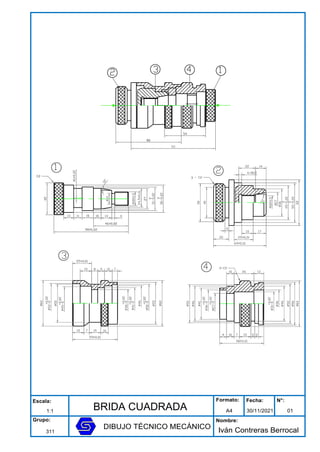

4. Escala:
BRIDA CUADRADA
Formato: Fecha: N°:
1:1 A4 30/11/2021 01
Grupo:
DIBUJO TÉCNICO MECÁNICO
Nombre:
Iván Contreras Berrocal
311

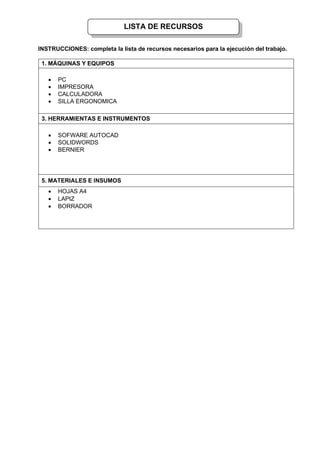

5. INSTRUCCIONES: completa la lista de recursos necesarios para la ejecución del trabajo.
1. MÁQUINAS Y EQUIPOS
• PC
• IMPRESORA
• CALCULADORA
• SILLA ERGONOMICA
3. HERRAMIENTAS E INSTRUMENTOS
• SOFWARE AUTOCAD
• SOLIDWORDS
• BERNIER
5. MATERIALES E INSUMOS
• HOJAS A4
• LAPIZ
• BORRADOR
LISTA DE RECURSOS
