2. Tarea 6: Simplificación de funciones lógicas en Mapas de Karnaugh.
1.) Dada las siguientes tabla de la verdad:
 Simplifique la función correspondiente aplicando MK.
 Implemente el circuito lógico.

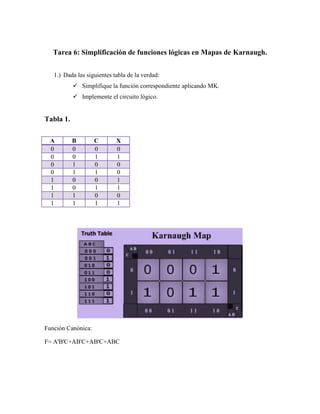

Tabla 1.
A B C X
0 0 0 0
0 0 1 1
0 1 0 0
0 1 1 0
1 0 0 1
1 0 1 1
1 1 0 0
1 1 1 1
Función Canónica:
F= A'B'C+AB'C+AB'C+ABC

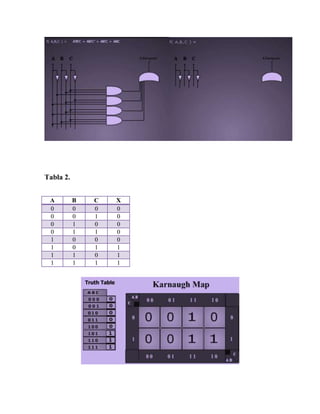

3. Tabla 2.
A B C X
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1

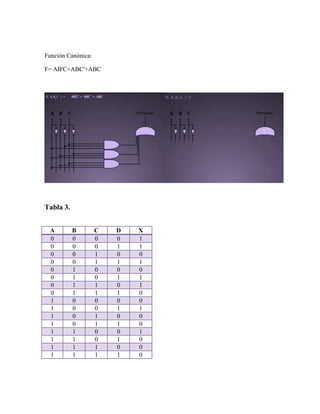

4. Función Canónica:
F= AB'C+ABC'+ABC
Tabla 3.
A B C D X
0 0 0 0 1
0 0 0 1 1
0 0 1 0 0
0 0 1 1 1
0 1 0 0 0
0 1 0 1 1
0 1 1 0 1
0 1 1 1 0
1 0 0 0 0
1 0 0 1 1
1 0 1 0 0
1 0 1 1 0
1 1 0 0 1
1 1 0 1 0
1 1 1 0 0
1 1 1 1 0

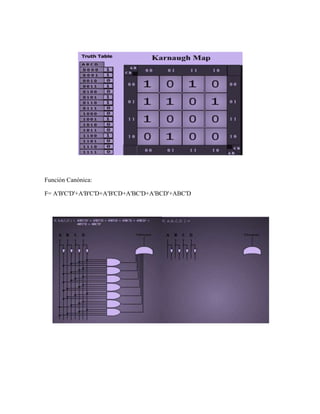

5. Función Canónica:
F= A'B'C'D'+A'B'C'D+A'B'CD+A'BC'D+A'BCD'+ABC'D

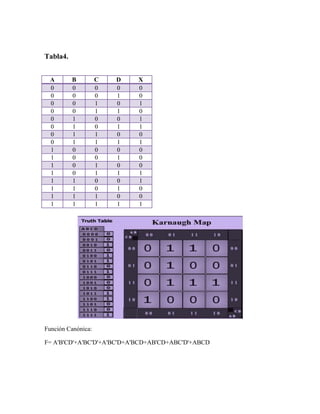

6. Tabla4.
A B C D X
0 0 0 0 0
0 0 0 1 0
0 0 1 0 1
0 0 1 1 0
0 1 0 0 1
0 1 0 1 1
0 1 1 0 0
0 1 1 1 1
1 0 0 0 0
1 0 0 1 0
1 0 1 0 0
1 0 1 1 1
1 1 0 0 1
1 1 0 1 0
1 1 1 0 0
1 1 1 1 1
Función Canónica:
F= A'B'CD'+A'BC'D'+A'BC'D+A'BCD+AB'CD+ABC'D'+ABCD

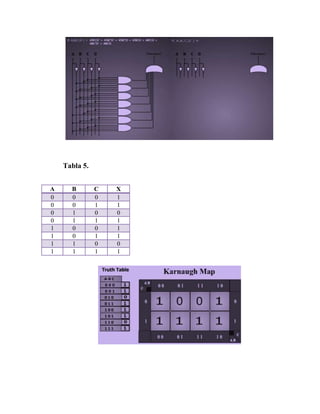

7. Tabla 5.
A B C X
0 0 0 1
0 0 1 1
0 1 0 0
0 1 1 1
1 0 0 1
1 0 1 1
1 1 0 0
1 1 1 1

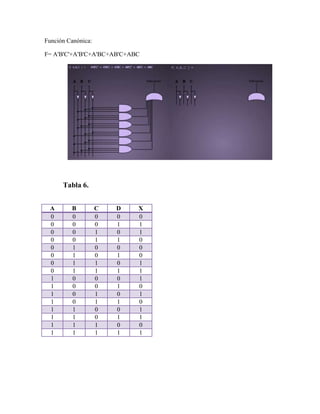

8. Función Canónica:
F= A'B'C'+A'B'C+A'BC+AB'C+ABC
Tabla 6.
A B C D X
0 0 0 0 0
0 0 0 1 1
0 0 1 0 1
0 0 1 1 0
0 1 0 0 0
0 1 0 1 0
0 1 1 0 1
0 1 1 1 1
1 0 0 0 1
1 0 0 1 0
1 0 1 0 1
1 0 1 1 0
1 1 0 0 1
1 1 0 1 1
1 1 1 0 0
1 1 1 1 1

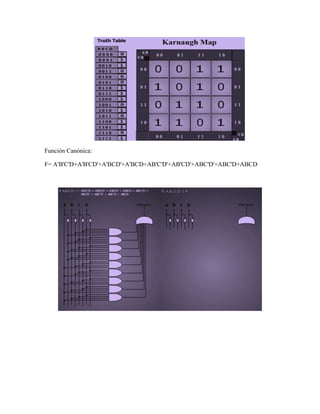

9. Función Canónica:
F= A'B'C'D+A'B'CD'+A'BCD'+A'BCD+AB'C'D'+AB'CD'+ABC'D'+ABC'D+ABCD
