Este documento presenta 6 tablas de verdad con 4 variables cada una (A, B, C, D). Para cada tabla se da la función lógica correspondiente en forma canónica. El objetivo es simplificar dichas funciones aplicando el Mapa de Karnaugh.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO MARIÑO”
ESCUELA DE INGENIERÍA DE SISTEMAS
EXTENSIÓN MATURÍN
Simplificación de funciones lógicas en Mapas de
Karnaugh
Profesora: Autor:
Mariangela, Pollonais Tremaria, José C.I: 19.256.280
Maturín, Julio de 2012.

2. Simplificación de funciones lógicas en Mapas de Karnaugh.
 Dada las siguientes tabla de la verdad:
Simplifique la función correspondiente aplicando MK.
Implemente el circuito lógico.
Tabla 1.
A B C X
0 0 0 0
0 0 1 1
0 1 0 0
0 1 1 0
1 0 0 1
1 0 1 1
1 1 0 0
1 1 1 1
Función Canónica:
F= A'B'C+AB'C+AB'C+ABC

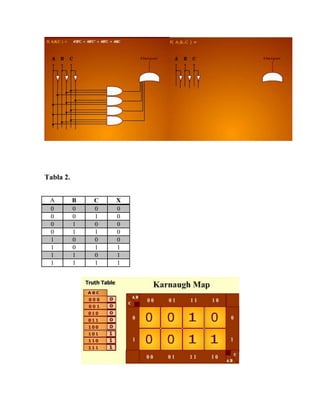

3. Tabla 2.
A B C X
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1

4. Función Canónica:
F= AB'C+ABC'+ABC
Tabla 3.
A B C D X
0 0 0 0 1
0 0 0 1 1
0 0 1 0 0
0 0 1 1 1
0 1 0 0 0
0 1 0 1 1
0 1 1 0 1
0 1 1 1 0
1 0 0 0 0
1 0 0 1 1
1 0 1 0 0
1 0 1 1 0
1 1 0 0 1
1 1 0 1 0
1 1 1 0 0
1 1 1 1 0

5. Función Canónica:
F= A'B'C'D'+A'B'C'D+A'B'CD+A'BC'D+A'BCD'+ABC'D

6. Tabla4.
A B C D X
0 0 0 0 0
0 0 0 1 0
0 0 1 0 1
0 0 1 1 0
0 1 0 0 1
0 1 0 1 1
0 1 1 0 0
0 1 1 1 1
1 0 0 0 0
1 0 0 1 0
1 0 1 0 0
1 0 1 1 1
1 1 0 0 1
1 1 0 1 0
1 1 1 0 0
1 1 1 1 1
Función Canónica:
F= A'B'CD'+A'BC'D'+A'BC'D+A'BCD+AB'CD+ABC'D'+ABCD

7. Tabla 5.
A B C X
0 0 0 1
0 0 1 1
0 1 0 0
0 1 1 1
1 0 0 1
1 0 1 1
1 1 0 0
1 1 1 1

8. Función Canónica:
F= A'B'C'+A'B'C+A'BC+AB'C+ABC
Tabla 6.
A B C D X
0 0 0 0 0
0 0 0 1 1
0 0 1 0 1
0 0 1 1 0
0 1 0 0 0
0 1 0 1 0
0 1 1 0 1
0 1 1 1 1
1 0 0 0 1
1 0 0 1 0
1 0 1 0 1
1 0 1 1 0
1 1 0 0 1
1 1 0 1 1
1 1 1 0 0
1 1 1 1 1

9. Función Canónica:
F= A'B'C'D+A'B'CD'+A'BCD'+A'BCD+AB'C'D'+AB'CD'+ABC'D'+ABC'D+ABCD
