FUNDICION EN ARENA
1

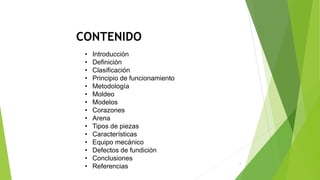

CONTENIDO
2
• Introducción
• Definición
• Clasificación
• Principio de funcionamiento
• Metodología
• Moldeo
• Modelos
• Corazones
• Arena
• Tipos de piezas
• Características
• Equipo mecánico
• Defectos de fundición
• Conclusiones
• Referencias

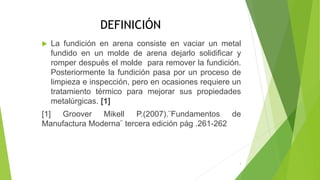

DEFINICIÓN
 La fundición en arena consiste en vaciar un metal
fundido en un molde de arena dejarlo solidificar y
romper después el molde para remover la fundición.
Posteriormente la fundición pasa por un proceso de
limpieza e inspección, pero en ocasiones requiere un
tratamiento térmico para mejorar sus propiedades
metalúrgicas. [1]
[1] Groover Mikell P.(2007).¨Fundamentos de
Manufactura Moderna¨ tercera edición pág .261-262
3
4

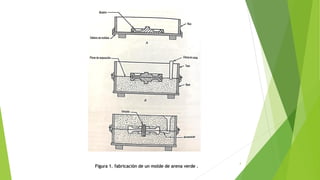

Figura 1. fabricación de un molde de arena verde .
CLASIFICACIÓN
5
MOLDES
DE ARENA
• Moldes de arena en
verde
• Moldes con capa seca
• Moldes con arena seca
• Moldes de arcilla
• Moldes furanicos
• Moldes de CO2

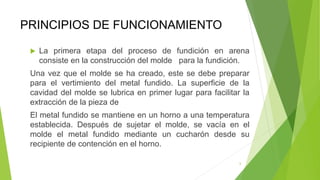

PRINCIPIOS DE FUNCIONAMIENTO
 La primera etapa del proceso de fundición en arena
consiste en la construcción del molde para la fundición.
Una vez que el molde se ha creado, este se debe preparar
para el vertimiento del metal fundido. La superficie de la
cavidad del molde se lubrica en primer lugar para facilitar la
extracción de la pieza de
El metal fundido se mantiene en un horno a una temperatura
establecida. Después de sujetar el molde, se vacía en el
molde el metal fundido mediante un cucharón desde su
recipiente de contención en el horno.
6

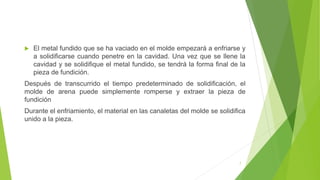

 El metal fundido que se ha vaciado en el molde empezará a enfriarse y
a solidificarse cuando penetre en la cavidad. Una vez que se llene la
cavidad y se solidifique el metal fundido, se tendrá la forma final de la
pieza de fundición.
Después de transcurrido el tiempo predeterminado de solidificación, el
molde de arena puede simplemente romperse y extraer la pieza de
fundición
Durante el enfriamiento, el material en las canaletas del molde se solidifica
unido a la pieza.
7
8

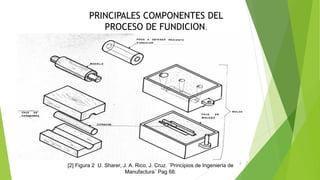

[2] Figura 2 U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de
Manufactura¨ Pag 68.
PRINCIPALES COMPONENTES DEL
PROCESO DE FUNDICION.

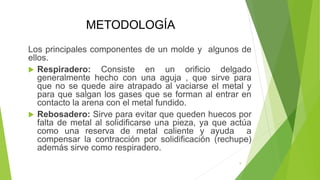

METODOLOGÍA
Los principales componentes de un molde y algunos de
ellos.
 Respiradero: Consiste en un orificio delgado
generalmente hecho con una aguja , que sirve para
que no se quede aire atrapado al vaciarse el metal y
para que salgan los gases que se forman al entrar en
contacto la arena con el metal fundido.
 Rebosadero: Sirve para evitar que queden huecos por
falta de metal al solidificarse una pieza, ya que actúa
como una reserva de metal caliente y ayuda a
compensar la contracción por solidificación (rechupe)
además sirve como respiradero.
9

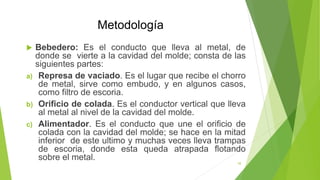

Metodología
 Bebedero: Es el conducto que lleva al metal, de
donde se vierte a la cavidad del molde; consta de las
siguientes partes:
a) Represa de vaciado. Es el lugar que recibe el chorro
de metal, sirve como embudo, y en algunos casos,
como filtro de escoria.
b) Orificio de colada. Es el conductor vertical que lleva
al metal al nivel de la cavidad del molde.
c) Alimentador. Es el conducto que une el orificio de
colada con la cavidad del molde; se hace en la mitad
inferior de este ultimo y muchas veces lleva trampas
de escoria, donde esta queda atrapada flotando
sobre el metal.
10
11
METODOLOGÍA
[3] Figura 3.1.6 U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de
Manufactura¨ Pag 75

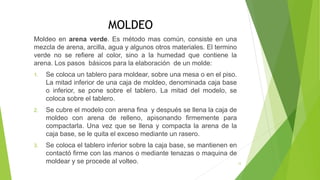

MOLDEO
Moldeo en arena verde. Es método mas común, consiste en una
mezcla de arena, arcilla, agua y algunos otros materiales. El termino
verde no se refiere al color, sino a la humedad que contiene la
arena. Los pasos básicos para la elaboración de un molde:
1. Se coloca un tablero para moldear, sobre una mesa o en el piso.
La mitad inferior de una caja de moldeo, denominada caja base
o inferior, se pone sobre el tablero. La mitad del modelo, se
coloca sobre el tablero.
2. Se cubre el modelo con arena fina y después se llena la caja de
moldeo con arena de relleno, apisonando firmemente para
compactarla. Una vez que se llena y compacta la arena de la
caja base, se le quita el exceso mediante un rasero.
3. Se coloca el tablero inferior sobre la caja base, se mantienen en
contactó firme con las manos o mediante tenazas o maquina de
moldear y se procede al volteo. 12
13
[4] Figuras 3.1.8;3.1.9 U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de
Manufactura¨ Pag 76
14
4.- Se coloca la caja superior sobre la base y se alinean ambas mediante pernos o
machos de coincidencia. La mitad superior del moldeo se monta a la inferior por medio
de pernos de madera o acero.
5.- Se colocan estacas de madera o metal para formar los orificios de colada (bebedero)
y del rebosadero; la caja superior igual que la inferior, y después de compactar se
extraen las estacas. Se coloca encima el tablero para el volteo.
[5] Figuras 3.1.10;3.1.11. U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de
Manufactura¨ Pag 77-78
15

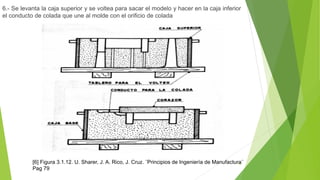

6.- Se levanta la caja superior y se voltea para sacar el modelo y hacer en la caja inferior
el conducto de colada que une al molde con el orificio de colada
[6] Figura 3.1.12. U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de Manufactura¨
Pag 79
16

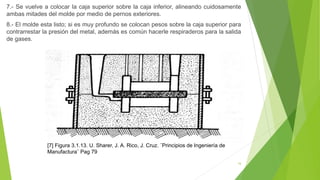

7.- Se vuelve a colocar la caja superior sobre la caja inferior, alineando cuidosamente
ambas mitades del molde por medio de pernos exteriores.
8.- El molde esta listo; si es muy profundo se colocan pesos sobre la caja superior para
contrarrestar la presión del metal, además es común hacerle respiraderos para la salida
de gases.
[7] Figura 3.1.13. U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de
Manufactura¨ Pag 79

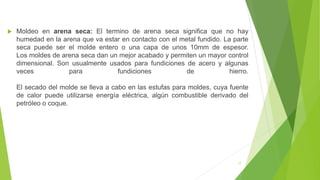

 Moldeo en arena seca: El termino de arena seca significa que no hay
humedad en la arena que va estar en contacto con el metal fundido. La parte
seca puede ser el molde entero o una capa de unos 10mm de espesor.
Los moldes de arena seca dan un mejor acabado y permiten un mayor control
dimensional. Son usualmente usados para fundiciones de acero y algunas
veces para fundiciones de hierro.
El secado del molde se lleva a cabo en las estufas para moldes, cuya fuente
de calor puede utilizarse energía eléctrica, algún combustible derivado del
petróleo o coque.
17
18

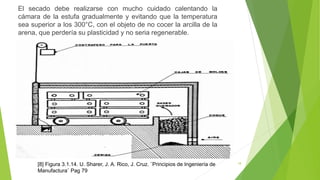

El secado debe realizarse con mucho cuidado calentando la
cámara de la estufa gradualmente y evitando que la temperatura
sea superior a los 300°C, con el objeto de no cocer la arcilla de la
arena, que perdería su plasticidad y no seria regenerable.
[8] Figura 3.1.14. U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de
Manufactura¨ Pag 79
MODELOS
 El modelo es una forma usada para preparar una cavidad en el molde es
una herramienta el las manos del fundidor.
Los modelos se utilizan para moldear la mezcla de arena a la forma de la
fundición. Pueden estar hechos de madera, plástico o metal. En vista que los
modelos se usan de manera repetida para la fabricación de moldes
Hay varios tipos de modelos el mas simple esta hecho de una pieza, llamado
modelo solido, que tiene la misma forma de la fundición y los ajustes en
tamaño por contracción y maquinado.
Los modelos divididos constan de dos piezas que separan la pieza a lo largo
de un plano, este coincide con el plano de separación del molde y el modelo
con placa de empate ósea que son tres tipos.
19
20

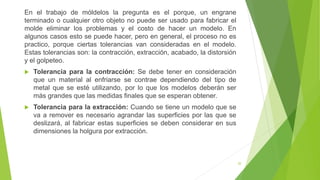

En el trabajo de móldelos la pregunta es el porque, un engrane
terminado o cualquier otro objeto no puede ser usado para fabricar el
molde eliminar los problemas y el costo de hacer un modelo. En
algunos casos esto se puede hacer, pero en general, el proceso no es
practico, porque ciertas tolerancias van consideradas en el modelo.
Estas tolerancias son: la contracción, extracción, acabado, la distorsión
y el golpeteo.
 Tolerancia para la contracción: Se debe tener en consideración
que un material al enfriarse se contrae dependiendo del tipo de
metal que se esté utilizando, por lo que los modelos deberán ser
más grandes que las medidas finales que se esperan obtener.
 Tolerancia para la extracción: Cuando se tiene un modelo que se
va a remover es necesario agrandar las superficies por las que se
deslizará, al fabricar estas superficies se deben considerar en sus
dimensiones la holgura por extracción.
21

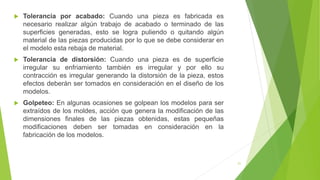

 Tolerancia por acabado: Cuando una pieza es fabricada es
necesario realizar algún trabajo de acabado o terminado de las
superficies generadas, esto se logra puliendo o quitando algún
material de las piezas producidas por lo que se debe considerar en
el modelo esta rebaja de material.
 Tolerancia de distorsión: Cuando una pieza es de superficie
irregular su enfriamiento también es irregular y por ello su
contracción es irregular generando la distorsión de la pieza, estos
efectos deberán ser tomados en consideración en el diseño de los
modelos.
 Golpeteo: En algunas ocasiones se golpean los modelos para ser
extraídos de los moldes, acción que genera la modificación de las
dimensiones finales de las piezas obtenidas, estas pequeñas
modificaciones deben ser tomadas en consideración en la
fabricación de los modelos.

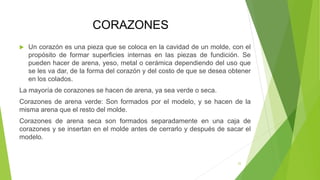

CORAZONES
 Un corazón es una pieza que se coloca en la cavidad de un molde, con el
propósito de formar superficies internas en las piezas de fundición. Se
pueden hacer de arena, yeso, metal o cerámica dependiendo del uso que
se les va dar, de la forma del corazón y del costo de que se desea obtener
en los colados.
La mayoría de corazones se hacen de arena, ya sea verde o seca.
Corazones de arena verde: Son formados por el modelo, y se hacen de la
misma arena que el resto del molde.
Corazones de arena seca son formados separadamente en una caja de
corazones y se insertan en el molde antes de cerrarlo y después de sacar el
modelo.
22
El método manual para construir corazones consiste en llenar una caja
de corazones con arena(arena silica con aglutinante), que se comprime
de la misma forma que en el moldeo manual; después se saca el
corazón y se hornea sobre una placa metálica.
Las maquinas que pueden hacer corazones pueden ser pisonadoras o
sopladoras.
Entre los diferentes tipos de aglutinantes que se usan para fabricar
corazones se encuentran los clasificados como aglutinantes de
aceite(aceite de linaza), otro grupo de aglutinantes se encuentran los
solubles en agua(harina de trigo, dextrina, almidono gelatinizado.
23

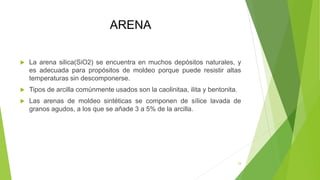

ARENA
 La arena silica(SiO2) se encuentra en muchos depósitos naturales, y
es adecuada para propósitos de moldeo porque puede resistir altas
temperaturas sin descomponerse.
 Tipos de arcilla comúnmente usados son la caolinitaa, ilita y bentonita.
 Las arenas de moldeo sintéticas se componen de sílice lavada de
granos agudos, a los que se añade 3 a 5% de la arcilla.
24
25

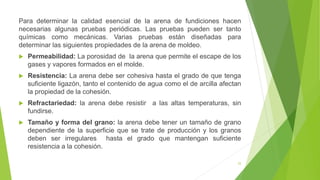

Para determinar la calidad esencial de la arena de fundiciones hacen
necesarias algunas pruebas periódicas. Las pruebas pueden ser tanto
químicas como mecánicas. Varias pruebas están diseñadas para
determinar las siguientes propiedades de la arena de moldeo.
 Permeabilidad: La porosidad de la arena que permite el escape de los
gases y vapores formados en el molde.
 Resistencia: La arena debe ser cohesiva hasta el grado de que tenga
suficiente ligazón, tanto el contenido de agua como el de arcilla afectan
la propiedad de la cohesión.
 Refractariedad: la arena debe resistir a las altas temperaturas, sin
fundirse.
 Tamaño y forma del grano: la arena debe tener un tamaño de grano
dependiente de la superficie que se trate de producción y los granos
deben ser irregulares hasta el grado que mantengan suficiente
resistencia a la cohesión.
TIPOS DE PIEZAS FABRICADAS
 Piezas como son: monoblocs de motores de autos, cabezas de
motor , poleas de cigüeñal cabezales de cilindro y carcasas de
cajas de transmisión, carcasas de bombas.
Algunas piezas pequeñas de fundición en arena incluyen
engranajes, poleas, y hélices. Las aplicaciones de mayor
magnitud incluyen bastidores para equipos grandes y bases para
maquinaria pesada
26
27
[9] Groover Mikell P.(2007)figura 13.1.¨Fundamentos de Manufactura Moderna¨ tercera
edición pág .261
28
CARACTERÍSTICAS DE LAS PIEZAS
FABRICADAS
En la fundición en arena se puede fabricar prácticamente cualquier aleación,
pero es usada sobre todo en materiales con alto punto de fusión como acero,
níquel y titanio. Los materiales más comunes utilizados en este proceso son:
• Aleaciones de aluminio
• Aleaciones de latón
• Fundiciones
• Aceros
Las tolerancias lineales para pequeñas dimensiones, de hasta 200 mm, en
piezas fabricadas por moldeo en arena es difícil reducirlas por debajo de ±0.5
mm Siendo necesario el mecanizado posterior para obtener menores
tolerancias.
El acabado superficial típico de este proceso
es en torno a 10 micrómetros.

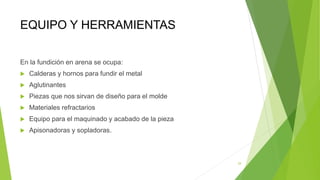

EQUIPO Y HERRAMIENTAS
En la fundición en arena se ocupa:
 Calderas y hornos para fundir el metal
 Aglutinantes
 Piezas que nos sirvan de diseño para el molde
 Materiales refractarios
 Equipo para el maquinado y acabado de la pieza
 Apisonadoras y sopladoras.
29

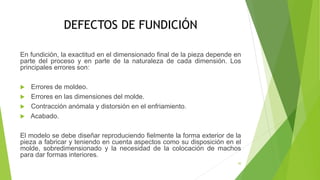

DEFECTOS DE FUNDICIÓN
En fundición, la exactitud en el dimensionado final de la pieza depende en
parte del proceso y en parte de la naturaleza de cada dimensión. Los
principales errores son:
 Errores de moldeo.
 Errores en las dimensiones del molde.
 Contracción anómala y distorsión en el enfriamiento.
 Acabado.
El modelo se debe diseñar reproduciendo fielmente la forma exterior de la
pieza a fabricar y teniendo en cuenta aspectos como su disposición en el
molde, sobredimensionado y la necesidad de la colocación de machos
para dar formas interiores.
30

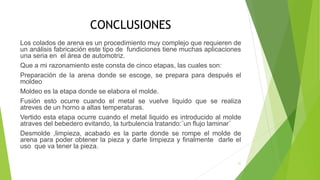

CONCLUSIONES
Los colados de arena es un procedimiento muy complejo que requieren de
un análisis fabricación este tipo de fundiciones tiene muchas aplicaciones
una seria en el área de automotriz.
Que a mi razonamiento este consta de cinco etapas, las cuales son:
Preparación de la arena donde se escoge, se prepara para después el
moldeo
Moldeo es la etapa donde se elabora el molde.
Fusión esto ocurre cuando el metal se vuelve liquido que se realiza
atreves de un horno a altas temperaturas.
Vertido esta etapa ocurre cuando el metal liquido es introducido al molde
atraves del bebedero evitando, la turbulencia tratando:¨un flujo laminar¨
Desmolde ,limpieza, acabado es la parte donde se rompe el molde de
arena para poder obtener la pieza y darle limpieza y finalmente darle el
uso que va tener la pieza.
31

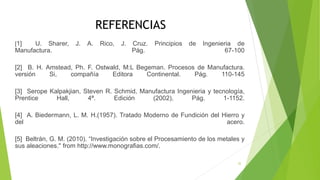

REFERENCIAS
[1] U. Sharer, J. A. Rico, J. Cruz. Principios de Ingenieria de
Manufactura. Pág. 67-100
[2] B. H. Amstead, Ph. F. Ostwald, M:L Begeman. Procesos de Manufactura.
versión Si, compañía Editora Continental. Pág. 110-145
[3] Serope Kalpakjian, Steven R. Schmid, Manufactura Ingenieria y tecnología,
Prentice Hall, 4ª. Edición (2002), Pág. 1-1152.
[4] A. Biedermann, L. M. H.(1957). Tratado Moderno de Fundición del Hierro y
del acero.
[5] Beltrán, G. M. (2010). “Investigación sobre el Procesamiento de los metales y
sus aleaciones." from http://www.monografias.com/.
32

Más contenido relacionado

Similar a TRABAJO DE FUNDICION_EN_ARENA TIPOS .pdf

Similar a TRABAJO DE FUNDICION_EN_ARENA TIPOS .pdf (20)

Moldeo en verde
Moldeo en verdeMoldeo en verde
Moldeo en verde

Fundicion
FundicionFundicion
Fundicion

Procesos de fundición
Procesos de fundición Procesos de fundición
Procesos de fundición

Procesos de fundicion Aceros Nelva
Procesos de fundicion Aceros NelvaProcesos de fundicion Aceros Nelva
Procesos de fundicion Aceros Nelva

Fundicion de metales
Fundicion de metalesFundicion de metales
Fundicion de metales

Mol
MolMol
Mol

05-MPM-Cap2-Final.pdf
05-MPM-Cap2-Final.pdf05-MPM-Cap2-Final.pdf
05-MPM-Cap2-Final.pdf

Fundicion y moldeo
Fundicion y moldeoFundicion y moldeo
Fundicion y moldeo

Procesos de fundicion
Procesos de fundicionProcesos de fundicion
Procesos de fundicion

Presentacion de fundicion
Presentacion de fundicionPresentacion de fundicion
Presentacion de fundicion

V procesos de fundicion
V procesos de fundicionV procesos de fundicion
V procesos de fundicion

Fundición
FundiciónFundición
Fundición

2 da clase y 2da evaluacion
2 da clase y 2da evaluacion2 da clase y 2da evaluacion
2 da clase y 2da evaluacion

Proceso de fundicion y moldeo
Proceso de fundicion y moldeoProceso de fundicion y moldeo
Proceso de fundicion y moldeo

03 procesos de fundición
03 procesos de fundición03 procesos de fundición
03 procesos de fundición

Tecnicas de-moldeo
Tecnicas de-moldeoTecnicas de-moldeo
Tecnicas de-moldeo

Informefundicion
InformefundicionInformefundicion
Informefundicion

J.a.f.r.
J.a.f.r.J.a.f.r.
J.a.f.r.

Sammy procesos 3 ercorte
Sammy procesos 3 ercorteSammy procesos 3 ercorte
Sammy procesos 3 ercorte

SESION IX - X - PROCESOS INDUSTRIALES.pptx
SESION IX - X - PROCESOS INDUSTRIALES.pptxSESION IX - X - PROCESOS INDUSTRIALES.pptx
SESION IX - X - PROCESOS INDUSTRIALES.pptx


Último

DIAGRAMAS PID automatizacion y control.ppt
DIAGRAMAS PID automatizacion y control.pptDIAGRAMAS PID automatizacion y control.ppt
DIAGRAMAS PID automatizacion y control.pptalisonsarmiento4

Ciclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptxCiclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptxUniversidad de Guayaquil

REAJUSTE DE PRECIOS EN LOS CONTRATOS ADMINISTRATIVOS DE OBRA PUBLICA PACTADOS...
REAJUSTE DE PRECIOS EN LOS CONTRATOS ADMINISTRATIVOS DE OBRA PUBLICA PACTADOS...REAJUSTE DE PRECIOS EN LOS CONTRATOS ADMINISTRATIVOS DE OBRA PUBLICA PACTADOS...
REAJUSTE DE PRECIOS EN LOS CONTRATOS ADMINISTRATIVOS DE OBRA PUBLICA PACTADOS...p39961945

Diagramas de Tiempo.pptpara electronica aplicada
Diagramas de Tiempo.pptpara electronica aplicadaDiagramas de Tiempo.pptpara electronica aplicada
Diagramas de Tiempo.pptpara electronica aplicadaSantiago Luis Gómez

UNIDAD III Esquemas de comunicacion pptx
UNIDAD III Esquemas de comunicacion pptxUNIDAD III Esquemas de comunicacion pptx
UNIDAD III Esquemas de comunicacion pptxElybe Hernandez

DIFERENCIA DE COMPRESION Y TENSION EN UN CUERPO
DIFERENCIA DE COMPRESION Y TENSION EN UN CUERPODIFERENCIA DE COMPRESION Y TENSION EN UN CUERPO
DIFERENCIA DE COMPRESION Y TENSION EN UN CUERPOSegundo Silva Maguiña

Responsabilidad de padres con sus hijos (1).pptx
Responsabilidad de padres con sus hijos (1).pptxResponsabilidad de padres con sus hijos (1).pptx
Responsabilidad de padres con sus hijos (1).pptxROSARIODELPILARMERIN

PRACTICAS_DE_AUTOMATIZACION_industrial (1).pdf
PRACTICAS_DE_AUTOMATIZACION_industrial (1).pdfPRACTICAS_DE_AUTOMATIZACION_industrial (1).pdf
PRACTICAS_DE_AUTOMATIZACION_industrial (1).pdfjorge477728

Diseño digital - M. Morris Mano - 3ed.pdf
Diseño digital - M. Morris Mano - 3ed.pdfDiseño digital - M. Morris Mano - 3ed.pdf
Diseño digital - M. Morris Mano - 3ed.pdfssuserf46a26

707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf
707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf
707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdfErnestoCano12

1.1 Los 14 principios del Toyota Way -2024.pdf
1.1 Los 14 principios del Toyota Way -2024.pdf1.1 Los 14 principios del Toyota Way -2024.pdf
1.1 Los 14 principios del Toyota Way -2024.pdfThe16Frame

TIPOS DE BASTIDORES Y CARROCERIA EN LA INDUSTRIA AUTOMOTRIZ
TIPOS DE BASTIDORES Y CARROCERIA EN LA INDUSTRIA AUTOMOTRIZTIPOS DE BASTIDORES Y CARROCERIA EN LA INDUSTRIA AUTOMOTRIZ
TIPOS DE BASTIDORES Y CARROCERIA EN LA INDUSTRIA AUTOMOTRIZvarichard

ESPECIFICACIONES TECNICAS MURO DE CONTENCION.docx
ESPECIFICACIONES TECNICAS MURO DE CONTENCION.docxESPECIFICACIONES TECNICAS MURO DE CONTENCION.docx
ESPECIFICACIONES TECNICAS MURO DE CONTENCION.docxAnonymousk8JgrnuMSr

subestaciones electricas, distribucion de energia
subestaciones electricas, distribucion de energiasubestaciones electricas, distribucion de energia
subestaciones electricas, distribucion de energiazaydaescalona

Circuitos_basicos_de_neumatica miquel carulla .pdf
Circuitos_basicos_de_neumatica  miquel carulla .pdfCircuitos_basicos_de_neumatica  miquel carulla .pdf
Circuitos_basicos_de_neumatica miquel carulla .pdfJosueUlin1

subestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicassubestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicaszaydaescalona

herrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptxherrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptxDiegoSuarezGutierrez

Sesión de Clase A dde sistemas de riego y otras obras
Sesión de Clase A dde sistemas de riego y otras obrasSesión de Clase A dde sistemas de riego y otras obras
Sesión de Clase A dde sistemas de riego y otras obrasBildStrify1

REGLA DE PROBABILIDADES Y REGLA DE BAYES.pptx
REGLA DE PROBABILIDADES  Y REGLA DE BAYES.pptxREGLA DE PROBABILIDADES  Y REGLA DE BAYES.pptx
REGLA DE PROBABILIDADES Y REGLA DE BAYES.pptxJhonLeon59


Último (20)

DIAGRAMAS PID automatizacion y control.ppt
DIAGRAMAS PID automatizacion y control.pptDIAGRAMAS PID automatizacion y control.ppt
DIAGRAMAS PID automatizacion y control.ppt

Ciclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptxCiclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptx

REAJUSTE DE PRECIOS EN LOS CONTRATOS ADMINISTRATIVOS DE OBRA PUBLICA PACTADOS...
REAJUSTE DE PRECIOS EN LOS CONTRATOS ADMINISTRATIVOS DE OBRA PUBLICA PACTADOS...REAJUSTE DE PRECIOS EN LOS CONTRATOS ADMINISTRATIVOS DE OBRA PUBLICA PACTADOS...
REAJUSTE DE PRECIOS EN LOS CONTRATOS ADMINISTRATIVOS DE OBRA PUBLICA PACTADOS...

Diagramas de Tiempo.pptpara electronica aplicada
Diagramas de Tiempo.pptpara electronica aplicadaDiagramas de Tiempo.pptpara electronica aplicada
Diagramas de Tiempo.pptpara electronica aplicada

UNIDAD III Esquemas de comunicacion pptx
UNIDAD III Esquemas de comunicacion pptxUNIDAD III Esquemas de comunicacion pptx
UNIDAD III Esquemas de comunicacion pptx

DIFERENCIA DE COMPRESION Y TENSION EN UN CUERPO
DIFERENCIA DE COMPRESION Y TENSION EN UN CUERPODIFERENCIA DE COMPRESION Y TENSION EN UN CUERPO
DIFERENCIA DE COMPRESION Y TENSION EN UN CUERPO

Responsabilidad de padres con sus hijos (1).pptx
Responsabilidad de padres con sus hijos (1).pptxResponsabilidad de padres con sus hijos (1).pptx
Responsabilidad de padres con sus hijos (1).pptx

PRACTICAS_DE_AUTOMATIZACION_industrial (1).pdf
PRACTICAS_DE_AUTOMATIZACION_industrial (1).pdfPRACTICAS_DE_AUTOMATIZACION_industrial (1).pdf
PRACTICAS_DE_AUTOMATIZACION_industrial (1).pdf

Diseño digital - M. Morris Mano - 3ed.pdf
Diseño digital - M. Morris Mano - 3ed.pdfDiseño digital - M. Morris Mano - 3ed.pdf
Diseño digital - M. Morris Mano - 3ed.pdf

707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf
707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf
707555966-El-Libro-de-La-Inteligencia-Artificial-Version-11-Alfredovela.pdf

1.1 Los 14 principios del Toyota Way -2024.pdf
1.1 Los 14 principios del Toyota Way -2024.pdf1.1 Los 14 principios del Toyota Way -2024.pdf
1.1 Los 14 principios del Toyota Way -2024.pdf

TIPOS DE BASTIDORES Y CARROCERIA EN LA INDUSTRIA AUTOMOTRIZ
TIPOS DE BASTIDORES Y CARROCERIA EN LA INDUSTRIA AUTOMOTRIZTIPOS DE BASTIDORES Y CARROCERIA EN LA INDUSTRIA AUTOMOTRIZ
TIPOS DE BASTIDORES Y CARROCERIA EN LA INDUSTRIA AUTOMOTRIZ

ESPECIFICACIONES TECNICAS MURO DE CONTENCION.docx
ESPECIFICACIONES TECNICAS MURO DE CONTENCION.docxESPECIFICACIONES TECNICAS MURO DE CONTENCION.docx
ESPECIFICACIONES TECNICAS MURO DE CONTENCION.docx

subestaciones electricas, distribucion de energia
subestaciones electricas, distribucion de energiasubestaciones electricas, distribucion de energia
subestaciones electricas, distribucion de energia

Circuitos_basicos_de_neumatica miquel carulla .pdf
Circuitos_basicos_de_neumatica  miquel carulla .pdfCircuitos_basicos_de_neumatica  miquel carulla .pdf
Circuitos_basicos_de_neumatica miquel carulla .pdf

subestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicassubestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicas

herrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptxherrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptx

Sesión de Clase A dde sistemas de riego y otras obras
Sesión de Clase A dde sistemas de riego y otras obrasSesión de Clase A dde sistemas de riego y otras obras
Sesión de Clase A dde sistemas de riego y otras obras

50870516-hidroponia. descargado en novppt
50870516-hidroponia. descargado en novppt50870516-hidroponia. descargado en novppt
50870516-hidroponia. descargado en novppt

REGLA DE PROBABILIDADES Y REGLA DE BAYES.pptx
REGLA DE PROBABILIDADES  Y REGLA DE BAYES.pptxREGLA DE PROBABILIDADES  Y REGLA DE BAYES.pptx
REGLA DE PROBABILIDADES Y REGLA DE BAYES.pptx


TRABAJO DE FUNDICION_EN_ARENA TIPOS .pdf

  • 2. CONTENIDO 2 • Introducción • Definición • Clasificación • Principio de funcionamiento • Metodología • Moldeo • Modelos • Corazones • Arena • Tipos de piezas • Características • Equipo mecánico • Defectos de fundición • Conclusiones • Referencias
  • 3. DEFINICIÓN  La fundición en arena consiste en vaciar un metal fundido en un molde de arena dejarlo solidificar y romper después el molde para remover la fundición. Posteriormente la fundición pasa por un proceso de limpieza e inspección, pero en ocasiones requiere un tratamiento térmico para mejorar sus propiedades metalúrgicas. [1] [1] Groover Mikell P.(2007).¨Fundamentos de Manufactura Moderna¨ tercera edición pág .261-262 3
  • 4. 4 Figura 1. fabricación de un molde de arena verde .
  • 5. CLASIFICACIÓN 5 MOLDES DE ARENA • Moldes de arena en verde • Moldes con capa seca • Moldes con arena seca • Moldes de arcilla • Moldes furanicos • Moldes de CO2
  • 6. PRINCIPIOS DE FUNCIONAMIENTO  La primera etapa del proceso de fundición en arena consiste en la construcción del molde para la fundición. Una vez que el molde se ha creado, este se debe preparar para el vertimiento del metal fundido. La superficie de la cavidad del molde se lubrica en primer lugar para facilitar la extracción de la pieza de El metal fundido se mantiene en un horno a una temperatura establecida. Después de sujetar el molde, se vacía en el molde el metal fundido mediante un cucharón desde su recipiente de contención en el horno. 6
  • 7.  El metal fundido que se ha vaciado en el molde empezará a enfriarse y a solidificarse cuando penetre en la cavidad. Una vez que se llene la cavidad y se solidifique el metal fundido, se tendrá la forma final de la pieza de fundición. Después de transcurrido el tiempo predeterminado de solidificación, el molde de arena puede simplemente romperse y extraer la pieza de fundición Durante el enfriamiento, el material en las canaletas del molde se solidifica unido a la pieza. 7
  • 8. 8 [2] Figura 2 U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de Manufactura¨ Pag 68. PRINCIPALES COMPONENTES DEL PROCESO DE FUNDICION.
  • 9. METODOLOGÍA Los principales componentes de un molde y algunos de ellos.  Respiradero: Consiste en un orificio delgado generalmente hecho con una aguja , que sirve para que no se quede aire atrapado al vaciarse el metal y para que salgan los gases que se forman al entrar en contacto la arena con el metal fundido.  Rebosadero: Sirve para evitar que queden huecos por falta de metal al solidificarse una pieza, ya que actúa como una reserva de metal caliente y ayuda a compensar la contracción por solidificación (rechupe) además sirve como respiradero. 9
  • 10. Metodología  Bebedero: Es el conducto que lleva al metal, de donde se vierte a la cavidad del molde; consta de las siguientes partes: a) Represa de vaciado. Es el lugar que recibe el chorro de metal, sirve como embudo, y en algunos casos, como filtro de escoria. b) Orificio de colada. Es el conductor vertical que lleva al metal al nivel de la cavidad del molde. c) Alimentador. Es el conducto que une el orificio de colada con la cavidad del molde; se hace en la mitad inferior de este ultimo y muchas veces lleva trampas de escoria, donde esta queda atrapada flotando sobre el metal. 10
  • 11. 11 METODOLOGÍA [3] Figura 3.1.6 U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de Manufactura¨ Pag 75
  • 12. MOLDEO Moldeo en arena verde. Es método mas común, consiste en una mezcla de arena, arcilla, agua y algunos otros materiales. El termino verde no se refiere al color, sino a la humedad que contiene la arena. Los pasos básicos para la elaboración de un molde: 1. Se coloca un tablero para moldear, sobre una mesa o en el piso. La mitad inferior de una caja de moldeo, denominada caja base o inferior, se pone sobre el tablero. La mitad del modelo, se coloca sobre el tablero. 2. Se cubre el modelo con arena fina y después se llena la caja de moldeo con arena de relleno, apisonando firmemente para compactarla. Una vez que se llena y compacta la arena de la caja base, se le quita el exceso mediante un rasero. 3. Se coloca el tablero inferior sobre la caja base, se mantienen en contactó firme con las manos o mediante tenazas o maquina de moldear y se procede al volteo. 12
  • 13. 13 [4] Figuras 3.1.8;3.1.9 U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de Manufactura¨ Pag 76
  • 14. 14 4.- Se coloca la caja superior sobre la base y se alinean ambas mediante pernos o machos de coincidencia. La mitad superior del moldeo se monta a la inferior por medio de pernos de madera o acero. 5.- Se colocan estacas de madera o metal para formar los orificios de colada (bebedero) y del rebosadero; la caja superior igual que la inferior, y después de compactar se extraen las estacas. Se coloca encima el tablero para el volteo. [5] Figuras 3.1.10;3.1.11. U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de Manufactura¨ Pag 77-78
  • 15. 15 6.- Se levanta la caja superior y se voltea para sacar el modelo y hacer en la caja inferior el conducto de colada que une al molde con el orificio de colada [6] Figura 3.1.12. U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de Manufactura¨ Pag 79
  • 16. 16 7.- Se vuelve a colocar la caja superior sobre la caja inferior, alineando cuidosamente ambas mitades del molde por medio de pernos exteriores. 8.- El molde esta listo; si es muy profundo se colocan pesos sobre la caja superior para contrarrestar la presión del metal, además es común hacerle respiraderos para la salida de gases. [7] Figura 3.1.13. U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de Manufactura¨ Pag 79
  • 17.  Moldeo en arena seca: El termino de arena seca significa que no hay humedad en la arena que va estar en contacto con el metal fundido. La parte seca puede ser el molde entero o una capa de unos 10mm de espesor. Los moldes de arena seca dan un mejor acabado y permiten un mayor control dimensional. Son usualmente usados para fundiciones de acero y algunas veces para fundiciones de hierro. El secado del molde se lleva a cabo en las estufas para moldes, cuya fuente de calor puede utilizarse energía eléctrica, algún combustible derivado del petróleo o coque. 17
  • 18. 18 El secado debe realizarse con mucho cuidado calentando la cámara de la estufa gradualmente y evitando que la temperatura sea superior a los 300°C, con el objeto de no cocer la arcilla de la arena, que perdería su plasticidad y no seria regenerable. [8] Figura 3.1.14. U. Sharer, J. A. Rico, J. Cruz. ¨Principios de Ingeniería de Manufactura¨ Pag 79
  • 19. MODELOS  El modelo es una forma usada para preparar una cavidad en el molde es una herramienta el las manos del fundidor. Los modelos se utilizan para moldear la mezcla de arena a la forma de la fundición. Pueden estar hechos de madera, plástico o metal. En vista que los modelos se usan de manera repetida para la fabricación de moldes Hay varios tipos de modelos el mas simple esta hecho de una pieza, llamado modelo solido, que tiene la misma forma de la fundición y los ajustes en tamaño por contracción y maquinado. Los modelos divididos constan de dos piezas que separan la pieza a lo largo de un plano, este coincide con el plano de separación del molde y el modelo con placa de empate ósea que son tres tipos. 19
  • 20. 20 En el trabajo de móldelos la pregunta es el porque, un engrane terminado o cualquier otro objeto no puede ser usado para fabricar el molde eliminar los problemas y el costo de hacer un modelo. En algunos casos esto se puede hacer, pero en general, el proceso no es practico, porque ciertas tolerancias van consideradas en el modelo. Estas tolerancias son: la contracción, extracción, acabado, la distorsión y el golpeteo.  Tolerancia para la contracción: Se debe tener en consideración que un material al enfriarse se contrae dependiendo del tipo de metal que se esté utilizando, por lo que los modelos deberán ser más grandes que las medidas finales que se esperan obtener.  Tolerancia para la extracción: Cuando se tiene un modelo que se va a remover es necesario agrandar las superficies por las que se deslizará, al fabricar estas superficies se deben considerar en sus dimensiones la holgura por extracción.
  • 21. 21  Tolerancia por acabado: Cuando una pieza es fabricada es necesario realizar algún trabajo de acabado o terminado de las superficies generadas, esto se logra puliendo o quitando algún material de las piezas producidas por lo que se debe considerar en el modelo esta rebaja de material.  Tolerancia de distorsión: Cuando una pieza es de superficie irregular su enfriamiento también es irregular y por ello su contracción es irregular generando la distorsión de la pieza, estos efectos deberán ser tomados en consideración en el diseño de los modelos.  Golpeteo: En algunas ocasiones se golpean los modelos para ser extraídos de los moldes, acción que genera la modificación de las dimensiones finales de las piezas obtenidas, estas pequeñas modificaciones deben ser tomadas en consideración en la fabricación de los modelos.
  • 22. CORAZONES  Un corazón es una pieza que se coloca en la cavidad de un molde, con el propósito de formar superficies internas en las piezas de fundición. Se pueden hacer de arena, yeso, metal o cerámica dependiendo del uso que se les va dar, de la forma del corazón y del costo de que se desea obtener en los colados. La mayoría de corazones se hacen de arena, ya sea verde o seca. Corazones de arena verde: Son formados por el modelo, y se hacen de la misma arena que el resto del molde. Corazones de arena seca son formados separadamente en una caja de corazones y se insertan en el molde antes de cerrarlo y después de sacar el modelo. 22
  • 23. El método manual para construir corazones consiste en llenar una caja de corazones con arena(arena silica con aglutinante), que se comprime de la misma forma que en el moldeo manual; después se saca el corazón y se hornea sobre una placa metálica. Las maquinas que pueden hacer corazones pueden ser pisonadoras o sopladoras. Entre los diferentes tipos de aglutinantes que se usan para fabricar corazones se encuentran los clasificados como aglutinantes de aceite(aceite de linaza), otro grupo de aglutinantes se encuentran los solubles en agua(harina de trigo, dextrina, almidono gelatinizado. 23
  • 24. ARENA  La arena silica(SiO2) se encuentra en muchos depósitos naturales, y es adecuada para propósitos de moldeo porque puede resistir altas temperaturas sin descomponerse.  Tipos de arcilla comúnmente usados son la caolinitaa, ilita y bentonita.  Las arenas de moldeo sintéticas se componen de sílice lavada de granos agudos, a los que se añade 3 a 5% de la arcilla. 24
  • 25. 25 Para determinar la calidad esencial de la arena de fundiciones hacen necesarias algunas pruebas periódicas. Las pruebas pueden ser tanto químicas como mecánicas. Varias pruebas están diseñadas para determinar las siguientes propiedades de la arena de moldeo.  Permeabilidad: La porosidad de la arena que permite el escape de los gases y vapores formados en el molde.  Resistencia: La arena debe ser cohesiva hasta el grado de que tenga suficiente ligazón, tanto el contenido de agua como el de arcilla afectan la propiedad de la cohesión.  Refractariedad: la arena debe resistir a las altas temperaturas, sin fundirse.  Tamaño y forma del grano: la arena debe tener un tamaño de grano dependiente de la superficie que se trate de producción y los granos deben ser irregulares hasta el grado que mantengan suficiente resistencia a la cohesión.
  • 26. TIPOS DE PIEZAS FABRICADAS  Piezas como son: monoblocs de motores de autos, cabezas de motor , poleas de cigüeñal cabezales de cilindro y carcasas de cajas de transmisión, carcasas de bombas. Algunas piezas pequeñas de fundición en arena incluyen engranajes, poleas, y hélices. Las aplicaciones de mayor magnitud incluyen bastidores para equipos grandes y bases para maquinaria pesada 26
  • 27. 27 [9] Groover Mikell P.(2007)figura 13.1.¨Fundamentos de Manufactura Moderna¨ tercera edición pág .261
  • 28. 28 CARACTERÍSTICAS DE LAS PIEZAS FABRICADAS En la fundición en arena se puede fabricar prácticamente cualquier aleación, pero es usada sobre todo en materiales con alto punto de fusión como acero, níquel y titanio. Los materiales más comunes utilizados en este proceso son: • Aleaciones de aluminio • Aleaciones de latón • Fundiciones • Aceros Las tolerancias lineales para pequeñas dimensiones, de hasta 200 mm, en piezas fabricadas por moldeo en arena es difícil reducirlas por debajo de ±0.5 mm Siendo necesario el mecanizado posterior para obtener menores tolerancias. El acabado superficial típico de este proceso es en torno a 10 micrómetros.
  • 29. EQUIPO Y HERRAMIENTAS En la fundición en arena se ocupa:  Calderas y hornos para fundir el metal  Aglutinantes  Piezas que nos sirvan de diseño para el molde  Materiales refractarios  Equipo para el maquinado y acabado de la pieza  Apisonadoras y sopladoras. 29
  • 30. DEFECTOS DE FUNDICIÓN En fundición, la exactitud en el dimensionado final de la pieza depende en parte del proceso y en parte de la naturaleza de cada dimensión. Los principales errores son:  Errores de moldeo.  Errores en las dimensiones del molde.  Contracción anómala y distorsión en el enfriamiento.  Acabado. El modelo se debe diseñar reproduciendo fielmente la forma exterior de la pieza a fabricar y teniendo en cuenta aspectos como su disposición en el molde, sobredimensionado y la necesidad de la colocación de machos para dar formas interiores. 30
  • 31. CONCLUSIONES Los colados de arena es un procedimiento muy complejo que requieren de un análisis fabricación este tipo de fundiciones tiene muchas aplicaciones una seria en el área de automotriz. Que a mi razonamiento este consta de cinco etapas, las cuales son: Preparación de la arena donde se escoge, se prepara para después el moldeo Moldeo es la etapa donde se elabora el molde. Fusión esto ocurre cuando el metal se vuelve liquido que se realiza atreves de un horno a altas temperaturas. Vertido esta etapa ocurre cuando el metal liquido es introducido al molde atraves del bebedero evitando, la turbulencia tratando:¨un flujo laminar¨ Desmolde ,limpieza, acabado es la parte donde se rompe el molde de arena para poder obtener la pieza y darle limpieza y finalmente darle el uso que va tener la pieza. 31
  • 32. REFERENCIAS [1] U. Sharer, J. A. Rico, J. Cruz. Principios de Ingenieria de Manufactura. Pág. 67-100 [2] B. H. Amstead, Ph. F. Ostwald, M:L Begeman. Procesos de Manufactura. versión Si, compañía Editora Continental. Pág. 110-145 [3] Serope Kalpakjian, Steven R. Schmid, Manufactura Ingenieria y tecnología, Prentice Hall, 4ª. Edición (2002), Pág. 1-1152. [4] A. Biedermann, L. M. H.(1957). Tratado Moderno de Fundición del Hierro y del acero. [5] Beltrán, G. M. (2010). “Investigación sobre el Procesamiento de los metales y sus aleaciones." from http://www.monografias.com/. 32
