Trabajos en espacio confinado

Elaboró: Miguel Díaz
Cargo: Analista de Seguridad
Aprobó: Ing. Aníbal Sánchez
Cargo: Gerente HISESO
PRACTICA
Código:
Revisión:
Ult. Revisión:
Vigencia:
Hoja
PRAHYS02011
4.0
02/02/06
30.04.2003
1 de 8
Proceso: Higiene, Seguridad y Salud Ocupacional
Subproceso: Seguridad Industrial
Titulo: Trabajo en Espacios Confinados

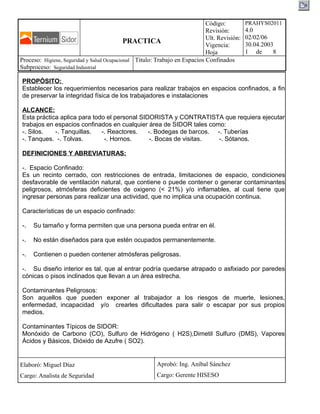

PROPÓSITO:
Establecer los requerimientos necesarios para realizar trabajos en espacios confinados, a fin
de preservar la integridad física de los trabajadores e instalaciones
ALCANCE:
Esta práctica aplica para todo el personal SIDORISTA y CONTRATISTA que requiera ejecutar
trabajos en espacios confinados en cualquier área de SIDOR tales como:
-. Silos. -. Tanquillas. -. Reactores. -. Bodegas de barcos. -. Tuberías
-. Tanques. -. Tolvas. -. Hornos. -. Bocas de visitas. -. Sótanos.
DEFINICIONES Y ABREVIATURAS:
-. Espacio Confinado:
Es un recinto cerrado, con restricciones de entrada, limitaciones de espacio, condiciones
desfavorable de ventilación natural, que contiene o puede contener o generar contaminantes
peligrosos, atmósferas deficientes de oxigeno (< 21%) y/o inflamables, al cual tiene que
ingresar personas para realizar una actividad, que no implica una ocupación continua.
Características de un espacio confinado:
-. Su tamaño y forma permiten que una persona pueda entrar en él.
-. No están diseñados para que estén ocupados permanentemente.
-. Contienen o pueden contener atmósferas peligrosas.
-. Su diseño interior es tal, que al entrar podría quedarse atrapado o asfixiado por paredes
cónicas o pisos inclinados que llevan a un área estrecha.
Contaminantes Peligrosos:
Son aquellos que pueden exponer al trabajador a los riesgos de muerte, lesiones,
enfermedad, incapacidad y/o crearles dificultades para salir o escapar por sus propios
medios.
Contaminantes Típicos de SIDOR:
Monóxido de Carbono (CO), Sulfuro de Hidrógeno ( H2S),Dimetil Sulfuro (DMS), Vapores
Ácidos y Básicos, Dióxido de Azufre ( SO2).

PRÁCTICA
Código:
Revisión:
Ult. Revisión:
Vigencia:
Hoja
PRAHYS02011
4.0
02/02/06
30.04.2003
1 de 8

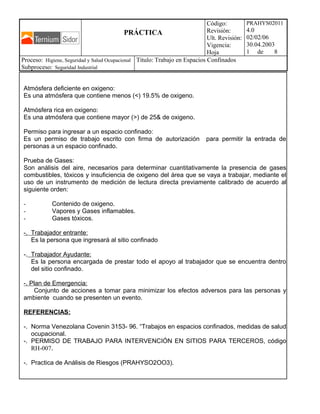

Atmósfera deficiente en oxigeno:
Es una atmósfera que contiene menos (<) 19.5% de oxigeno.
Atmósfera rica en oxigeno:
Es una atmósfera que contiene mayor (>) de 25& de oxigeno.
Permiso para ingresar a un espacio confinado:
Es un permiso de trabajo escrito con firma de autorización para permitir la entrada de
personas a un espacio confinado.
Prueba de Gases:
Son análisis del aire, necesarios para determinar cuantitativamente la presencia de gases
combustibles, tóxicos y insuficiencia de oxigeno del área que se vaya a trabajar, mediante el
uso de un instrumento de medición de lectura directa previamente calibrado de acuerdo al
siguiente orden:
- Contenido de oxigeno.
- Vapores y Gases inflamables.
- Gases tóxicos.
-. Trabajador entrante:
Es la persona que ingresará al sitio confinado
-. Trabajador Ayudante:
Es la persona encargada de prestar todo el apoyo al trabajador que se encuentra dentro
del sitio confinado.
-. Plan de Emergencia:
Conjunto de acciones a tomar para minimizar los efectos adversos para las personas y
ambiente cuando se presenten un evento.
REFERENCIAS:
-. Norma Venezolana Covenin 3153- 96. “Trabajos en espacios confinados, medidas de salud
ocupacional.
-. PERMISO DE TRABAJO PARA INTERVENCIÓN EN SITIOS PARA TERCEROS, código
RH-007.
-. Practica de Análisis de Riesgos (PRAHYSO2OO3).

PRÁCTICA
Código:
Revisión:
Ult. Revisión:
Vigencia:
Hoja
PRAHYS02011
4.0
02/02/06
30.04.2003
1 de 8

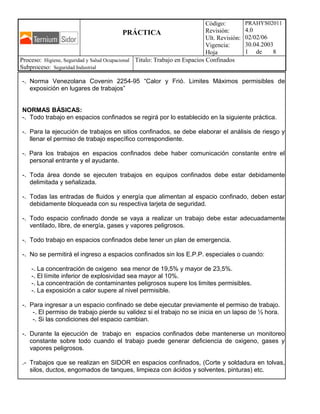

-. Norma Venezolana Covenin 2254-95 “Calor y Frió. Limites Máximos permisibles de
exposición en lugares de trabajos”
NORMAS BÁSICAS:
-. Todo trabajo en espacios confinados se regirá por lo establecido en la siguiente práctica.
-. Para la ejecución de trabajos en sitios confinados, se debe elaborar el análisis de riesgo y
llenar el permiso de trabajo específico correspondiente.
-. Para los trabajos en espacios confinados debe haber comunicación constante entre el
personal entrante y el ayudante.
-. Toda área donde se ejecuten trabajos en equipos confinados debe estar debidamente
delimitada y señalizada.
-. Todas las entradas de fluidos y energía que alimentan al espacio confinado, deben estar
debidamente bloqueada con su respectiva tarjeta de seguridad.
-. Todo espacio confinado donde se vaya a realizar un trabajo debe estar adecuadamente
ventilado, libre, de energía, gases y vapores peligrosos.
-. Todo trabajo en espacios confinados debe tener un plan de emergencia.
-. No se permitirá el ingreso a espacios confinados sin los E.P.P. especiales o cuando:
-. La concentración de oxigeno sea menor de 19,5% y mayor de 23,5%.
-. El límite inferior de explosividad sea mayor al 10%.
-. La concentración de contaminantes peligrosos supere los limites permisibles.
-. La exposición a calor supere al nivel permisible.
-. Para ingresar a un espacio confinado se debe ejecutar previamente el permiso de trabajo.
-. El permiso de trabajo pierde su validez si el trabajo no se inicia en un lapso de ½ hora.
-. Si las condiciones del espacio cambian.
-. Durante la ejecución de trabajo en espacios confinados debe mantenerse un monitoreo
constante sobre todo cuando el trabajo puede generar deficiencia de oxigeno, gases y
vapores peligrosos.
.- Trabajos que se realizan en SIDOR en espacios confinados, (Corte y soldadura en tolvas,
silos, ductos, engomados de tanques, limpieza con ácidos y solventes, pinturas) etc.

PRÁCTICA
Código:
Revisión:
Ult. Revisión:
Vigencia:
Hoja
PRAHYS02011
4.0
02/02/06
30.04.2003
1 de 8

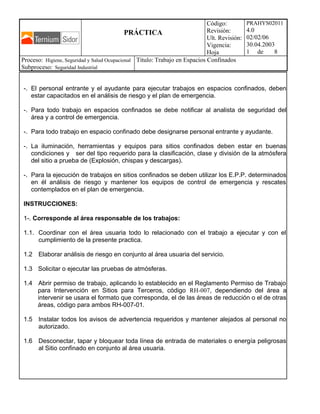

-. El personal entrante y el ayudante para ejecutar trabajos en espacios confinados, deben
estar capacitados en el análisis de riesgo y el plan de emergencia.
-. Para todo trabajo en espacios confinados se debe notificar al analista de seguridad del
área y a control de emergencia.
-. Para todo trabajo en espacio confinado debe designarse personal entrante y ayudante.
-. La iluminación, herramientas y equipos para sitios confinados deben estar en buenas
condiciones y ser del tipo requerido para la clasificación, clase y división de la atmósfera
del sitio a prueba de (Explosión, chispas y descargas).
-. Para la ejecución de trabajos en sitios confinados se deben utilizar los E.P.P. determinados
en él análisis de riesgo y mantener los equipos de control de emergencia y rescates
contemplados en el plan de emergencia.
INSTRUCCIONES:
1-. Corresponde al área responsable de los trabajos:
1.1. Coordinar con el área usuaria todo lo relacionado con el trabajo a ejecutar y con el
cumplimiento de la presente practica.
1.2 Elaborar análisis de riesgo en conjunto al área usuaria del servicio.
1.3 Solicitar o ejecutar las pruebas de atmósferas.
1.4 Abrir permiso de trabajo, aplicando lo establecido en el Reglamento Permiso de Trabajo
para Intervención en Sitios para Terceros, código RH-007, dependiendo del área a
intervenir se usara el formato que corresponda, el de las áreas de reducción o el de otras
áreas, código para ambos RH-007-01.
1.5 Instalar todos los avisos de advertencia requeridos y mantener alejados al personal no
autorizado.
1.6 Desconectar, tapar y bloquear toda línea de entrada de materiales o energía peligrosas
al Sitio confinado en conjunto al área usuaria.

PRÁCTICA
Código:
Revisión:
Ult. Revisión:
Vigencia:
Hoja
PRAHYS02011
4.0
02/02/06
30.04.2003
1 de 8

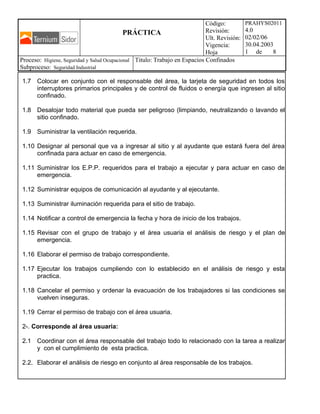

1.7 Colocar en conjunto con el responsable del área, la tarjeta de seguridad en todos los
interruptores primarios principales y de control de fluidos o energía que ingresen al sitio
confinado.
1.8 Desalojar todo material que pueda ser peligroso (limpiando, neutralizando o lavando el
sitio confinado.
1.9 Suministrar la ventilación requerida.
1.10 Designar al personal que va a ingresar al sitio y al ayudante que estará fuera del área
confinada para actuar en caso de emergencia.
1.11 Suministrar los E.P.P. requeridos para el trabajo a ejecutar y para actuar en caso de
emergencia.
1.12 Suministrar equipos de comunicación al ayudante y al ejecutante.
1.13 Suministrar iluminación requerida para el sitio de trabajo.
1.14 Notificar a control de emergencia la fecha y hora de inicio de los trabajos.
1.15 Revisar con el grupo de trabajo y el área usuaria el análisis de riesgo y el plan de
emergencia.
1.16 Elaborar el permiso de trabajo correspondiente.
1.17 Ejecutar los trabajos cumpliendo con lo establecido en el análisis de riesgo y esta
practica.
1.18 Cancelar el permiso y ordenar la evacuación de los trabajadores si las condiciones se
vuelven inseguras.
1.19 Cerrar el permiso de trabajo con el área usuaria.
2-. Corresponde al área usuaria:
2.1 Coordinar con el área responsable del trabajo todo lo relacionado con la tarea a realizar
y con el cumplimiento de esta practica.
2.2. Elaborar el análisis de riesgo en conjunto al área responsable de los trabajos.

PRÁCTICA
Código:
Revisión:
Ult. Revisión:
Vigencia:
Hoja
PRAHYS02011
4.0
02/02/06
30.04.2003
1 de 8

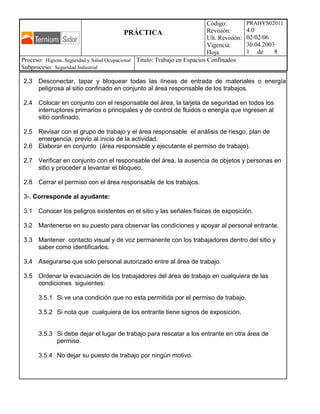

2.3 Desconectar, tapar y bloquear todas las líneas de entrada de materiales o energía
peligrosa al sitio confinado en conjunto al área responsable de los trabajos.
2.4 Colocar en conjunto con el responsable del área, la tarjeta de seguridad en todos los
interruptores primarios o principales y de control de fluidos o energía que ingresen al
sitio confinado.
2.5 Revisar con el grupo de trabajo y el área responsable el análisis de riesgo, plan de
emergencia, previo al inicio de la actividad.
2.6 Elaborar en conjunto (área responsable y ejecutante el permiso de trabajo).
2.7 Verificar en conjunto con el responsable del área, la ausencia de objetos y personas en
sitio y proceder a levantar el bloqueo.
2.8 Cerrar el permiso con el área responsable de los trabajos.
3-. Corresponde al ayudante:
3.1 Conocer los peligros existentes en el sitio y las señales físicas de exposición.
3.2 Mantenerse en su puesto para observar las condiciones y apoyar al personal entrante.
3.3 Mantener contacto visual y de voz permanente con los trabajadores dentro del sitio y
saber como identificarlos.
3.4 Asegurarse que solo personal autorizado entre al área de trabajo.
3.5 Ordenar la evacuación de los trabajadores del área de trabajo en cualquiera de las
condiciones siguientes:
3.5.1 Si ve una condición que no esta permitida por el permiso de trabajo.
3.5.2 Si nota que cualquiera de los entrante tiene signos de exposición.
3.5.3 Si debe dejar el lugar de trabajo para rescatar a los entrante en otra área de
permiso.
3.5.4 No dejar su puesto de trabajo por ningún motivo.

PRÁCTICA
Código:
Revisión:
Ult. Revisión:
Vigencia:
Hoja
PRAHYS02011
4.0
02/02/06
30.04.2003
1 de 8

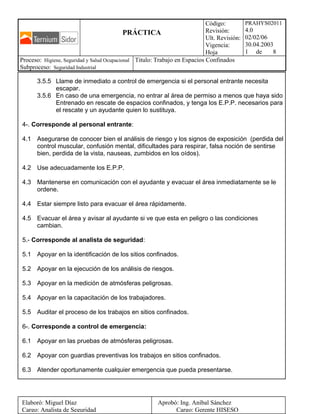

3.5.5 Llame de inmediato a control de emergencia si el personal entrante necesita
escapar.
3.5.6 En caso de una emergencia, no entrar al área de permiso a menos que haya sido
Entrenado en rescate de espacios confinados, y tenga los E.P.P. necesarios para
el rescate y un ayudante quien lo sustituya.
4-. Corresponde al personal entrante:
4.1 Asegurarse de conocer bien el análisis de riesgo y los signos de exposición (perdida del
control muscular, confusión mental, dificultades para respirar, falsa noción de sentirse
bien, perdida de la vista, nauseas, zumbidos en los oídos).
4.2 Use adecuadamente los E.P.P.
4.3 Mantenerse en comunicación con el ayudante y evacuar el área inmediatamente se le
ordene.
4.4 Estar siempre listo para evacuar el área rápidamente.
4.5 Evacuar el área y avisar al ayudante si ve que esta en peligro o las condiciones
cambian.
5.- Corresponde al analista de seguridad:
5.1 Apoyar en la identificación de los sitios confinados.
5.2 Apoyar en la ejecución de los análisis de riesgos.
5.3 Apoyar en la medición de atmósferas peligrosas.
5.4 Apoyar en la capacitación de los trabajadores.
5.5 Auditar el proceso de los trabajos en sitios confinados.
6-. Corresponde a control de emergencia:
6.1 Apoyar en las pruebas de atmósferas peligrosas.
6.2 Apoyar con guardias preventivas los trabajos en sitios confinados.
6.3 Atender oportunamente cualquier emergencia que pueda presentarse.
Elaboró: Miguel Díaz Aprobó: Ing. Aníbal Sánchez
Cargo: Analista de Seguridad Cargo: Gerente HISESO

PRÁCTICA
Código:
Revisión:
Ult. Revisión:
Vigencia:
Hoja
PRAHYS02011
4.0
02/02/06
30.04.2003
1 de 8

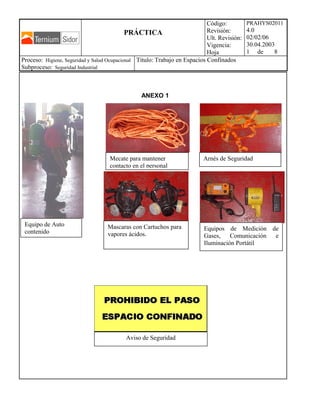

ANEXO 1
Mecate para mantener
contacto en el personal
Arnés de Seguridad
Mascaras con Cartuchos para
vapores ácidos.
Equipos de Medición de
Gases, Comunicación e
Iluminación Portátil
Equipo de Auto
contenido
Aviso de Seguridad

Trabajos en espacio confinado

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Trabajos en espacio confinado

Último

Trabajos en espacio confinado
