Este documento proporciona instrucciones paso a paso para crear un retrato utilizando PathFinder en Adobe Illustrator. Explica cómo trazar formas geométricas básicas y utilizar las herramientas de PathFinder para unirlas y eliminar áreas, creando así diferentes partes de la cara como el cabello, hombros, cuello, ojos, boca, barba, cejas y patillas en capas separadas. El proceso comienza con el elemento de fondo y trabaja hacia adelante, colocando guías y previsualizando a med

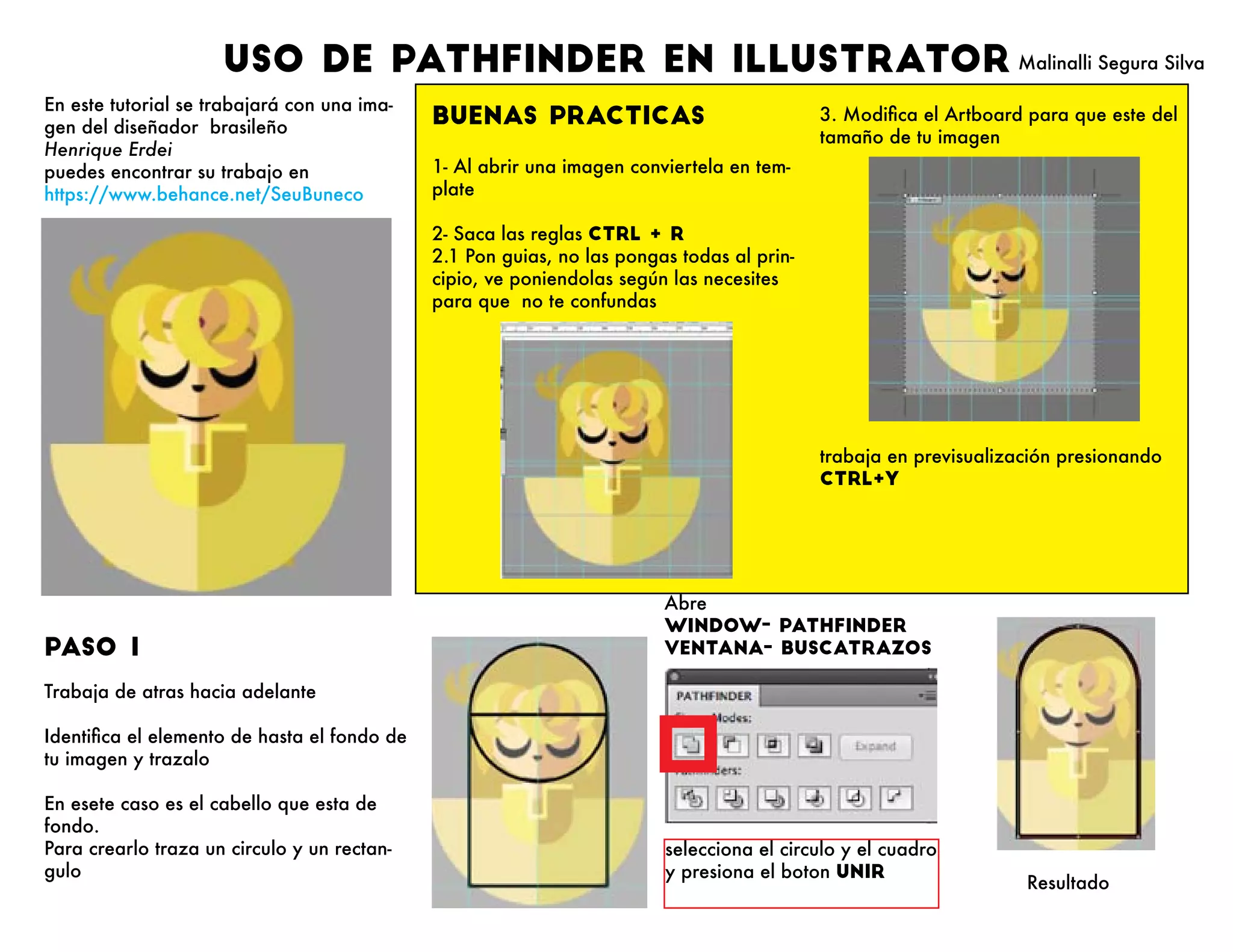

1. Uso de PathFinder en Illustrator
En este tutorial se trabajará con una ima-
gen del diseñador brasileño
Henrique Erdei
puedes encontrar su trabajo en
https://www.behance.net/SeuBuneco
Malinalli Segura Silva
Buenas practicas
Paso 1
1- Al abrir una imagen conviertela en tem-
plate
2- Saca las reglas Ctrl + R
2.1 Pon guias, no las pongas todas al prin-
cipio, ve poniendolas según las necesites
para que no te confundas
Trabaja de atras hacia adelante
Identifica el elemento de hasta el fondo de
tu imagen y trazalo
En esete caso es el cabello que esta de
fondo.
Para crearlo traza un circulo y un rectan-
gulo
Resultado
selecciona el circulo y el cuadro
y presiona el boton UNIR
Abre
Window- Pathfinder
Ventana- buscatrazos
3. Modifica el Artboard para que este del
tamaño de tu imagen
trabaja en previsualización presionando
CTRL+Y

2. Paso 2- Hombreras Paso 4- Cuello Paso 6- cara
Paso 7- Ojos boca
Paso 5- Sombra barba
Crea un nuevo layer y llamalo hombreras
Traza un circulo que cubra las hombreras
y un cadro que cubra al circulo, para elimi-
nar lo que no nos sirva
Crea un nuevo layer y llamalo cuello
Traza un rectángunlo
Crea un nuevo layer y llamalo cara
Traza un circulo del tamaño de la cara y
luego modifica el nodo superior para que
no rebase el fleco
Crea un nuevo layer y llamalo ojos/boca y
repite los pasos del paso 5
Crea un nuevo layer y llamalo fleco y re-
pite los pasos del paso 5
Crea un nuevo layer y llamalo sombra
barba
Coloca tus guias
traza un circulo para cubrir el area de la
sombra, y luego otro circulo que nos va
a servir para eliminar la parte del circulo
que no necesitemos. pulsa el boton “minus
front“ del Pathfinder
Seleccionamos el cuadro y el circulo y pre-
sionamos el segundo boton del pathfinder
Resultado
Resultado

3. Paso 8- cuello armadura Paso 9- cejas
Crea un nuevo layer y llamalo
cuello armadura
Ve a la barra de herramientas y deja pre-
sionado el cuadro para que salga una lista
de figuras, selecciona la opcion de rectan-
gulo redondeado
Da un clic sobre el area de trabajo para
que te salga la siguiente ventana y copia
los valores que aqui aparecen
Selecciona el cuadro redondeado y rectan-
gulo y presiona el boton de unir del busca
trazo
Traza un cuadro que cubra lo que sobre
de la imagen selecciona las 2 figuras y pre-
siona el boton “minus front” del path finder
Colocate en el layer de las cejas y utiliza
la plumilla para trazar las cejas
Selecciona la herramienta
“widthtool“ coloca el mouse
sobre la mitad del trazo de la
ceja, da clic sostenido y arratra
Da clic en el layer de ojos/boca y crea tres
layers uno que se llame cejas, el otro lunar
y el otro patillas
acomoda el cuadro redondeado en la
parte inferior del cuello y dibuja un rectan-
gulo encima para hacer la parte recta
Ve a object/path/
outlinestroke
para convertir la linea en
un trazo

4. Cambia al layer patilla y traza 2 circulos
como la imagen anterior, selecciona los
2 circulos y presiona el tercer boton del
pathfinder
Selecciona la flecha negra y coloca el
mouse sobre la figura trazada, presiona la
tecla alt para duplicar la patilla
Paso 10- patillas
