1. Universidad Nacional Autónoma de México (UNAM)
Facultad de Estudios Superiores Cuautitlán (FESC)
Licenciatura en Diseño y Comunicación Visual (DCV)
Geometría II
Actividad de aprendizaje 1
Unidad 4 Tema 3 y 4
Dalia Arzate Vázquez
10 de marzo de 2014

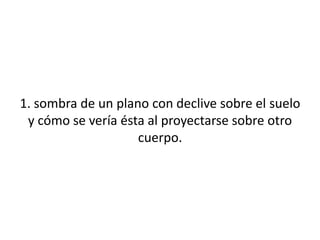

2. 1. sombra de un plano con declive sobre el suelo
y cómo se vería ésta al proyectarse sobre otro
cuerpo.

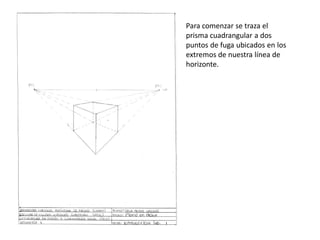

3. Para comenzar se traza el
prisma cuadrangular a dos
puntos de fuga ubicados en los
extremos de nuestra línea de
horizonte.

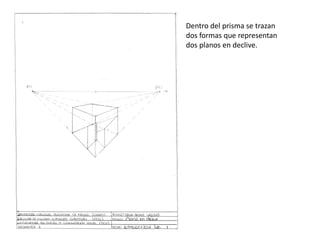

4. Dentro del prisma se trazan
dos formas que representan
dos planos en declive.

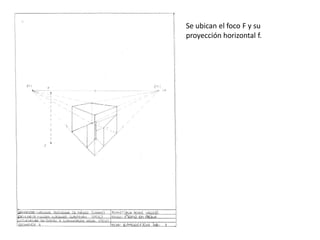

5. Se ubican el foco F y su
proyección horizontal f.

6. Se eliminan las líneas auxiliares
dejando solamente los planos
en declive y los puntos F y f.
Posteriormente se denominan
las aristas altas como A B C y D
y sus proyecciones
horizontales como a b c y d.

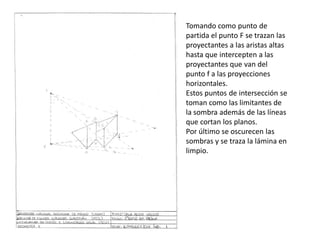

7. Tomando como punto de
partida el punto F se trazan las
proyectantes a las aristas altas
hasta que intercepten a las
proyectantes que van del
punto f a las proyecciones
horizontales.
Estos puntos de intersección se
toman como las limitantes de
la sombra además de las líneas
que cortan los planos.

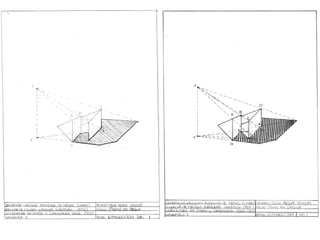

Por último se oscurecen las
sombras y se traza la lámina en
limpio.

9. 2. sombra de un plano escalonado sobre el suelo
a contra luz con luz natural.

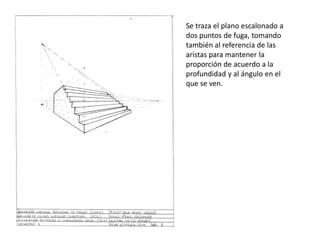

10. Se traza el plano escalonado a
dos puntos de fuga, tomando
también al referencia de las
aristas para mantener la
proporción de acuerdo a la
profundidad y al ángulo en el
que se ven.

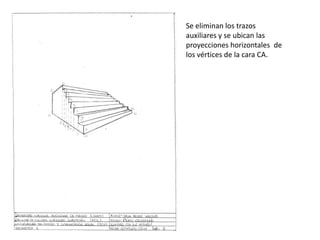

11. Se eliminan los trazos
auxiliares y se ubican las
proyecciones horizontales de
los vértices de la cara CA.

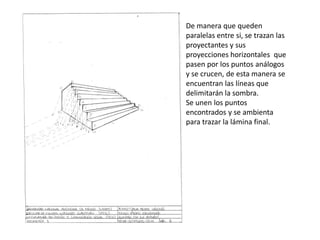

12. De manera que queden
paralelas entre si, se trazan las
proyectantes y sus
proyecciones horizontales que
pasen por los puntos análogos
y se crucen, de esta manera se
encuentran las líneas que
delimitarán la sombra.

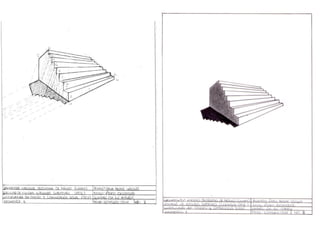

Se unen los puntos
encontrados y se ambienta
para trazar la lámina final.
