1. SUPERFICIES REGLADAS NO
DESARROLLABLES DE TRES
DIRECTRICES
Elaborado por: Vázquez
Montaño Jessica
Grupo: 9111
UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO
FACULTAD DE ESTUDIOS SUPERIORES CUAUTITLÁN
LIC. DISEÑO Y COMUNICACIÓN VISUAL
ASIGNATURA: GEOMETRÍA I
UNIDAD 8 ACT1

2. PROBLEMA 1
Dibujar una superficie reglada de tres directrices, siendo la velocidad de avance en
la directriz central constante.

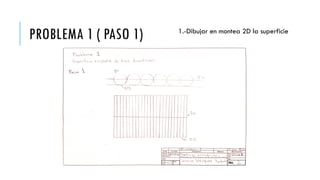

3. PROBLEMA 1 ( PASO 1) 1.-Dibujar en montea 2D la superficie

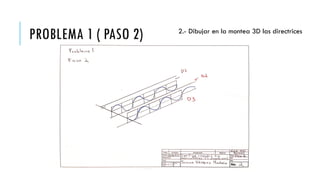

4. PROBLEMA 1 ( PASO 2) 2.- Dibujar en la montea 3D las directrices

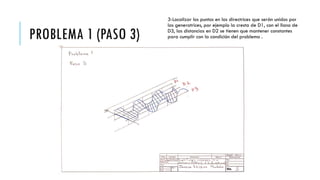

5. PROBLEMA 1 (PASO 3)
3-Localizar los puntos en las directrices que serán unidos por
las generatrices, por ejemplo la cresta de D1, con el llano de
D3, las distancias en D2 se tienen que mantener constantes
para cumplir con la condición del problema .

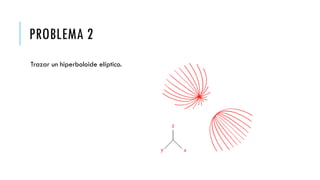

6. PROBLEMA 2
Trazar un hiperboloide elíptico.

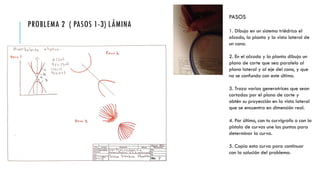

7. PROBLEMA 2 ( PASOS 1-3) LÁMINA
PASOS
1. Dibuja en un sistema triédrico el
alzado, la planta y la vista lateral de
un cono.
2. En el alzado y la planta dibuja un
plano de corte que sea paralelo al
plano lateral y al eje del cono, y que
no se confunda con este último.
3. Traza varias generatrices que sean
cortadas por el plano de corte y
obtén su proyección en la vista lateral
que se encuentra en dimensión real.
4. Por último, con tu curvígrafo o con la
pistola de curvas une los puntos para
determinar la curva.
5. Copia esta curva para continuar
con la solución del problema.

8. PROBLEMA 2 (PASO 1-2) AUTOCAD

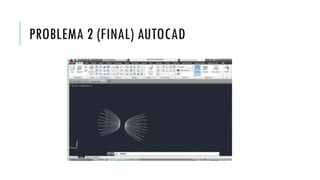

9. PROBLEMA 2 (FINAL) AUTOCAD
