1. Tema 2: Objeto
compuesto.
Ana Patricia Oliva Zamora.

2. La sombra de una
persona a contra
luz con luz
artificial.
1. Se dibuja a la persona y se localiza la
posición del foco F y su proyección
horizontal f este punto coincide con el
punto de fuga de la sombra.
2. Después se localiza P1 en la parte de
la cabeza donde la luz pasa
tangencialmente, P2 la tangente al
hombro, y así marcar los puntos que
sean necesarios para delimitar el
cuerpo geométrico que te permita trazar
el borde de la sombra.

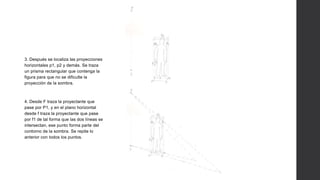

3. 3. Después se localiza las proyecciones
horizontales p1, p2 y demás. Se traza
un prisma rectangular que contenga la
figura para que no se dificulte la
proyección de la sombra.
4. Desde F traza la proyectante que
pase por P1, y en el plano horizontal
desde f traza la proyectante que pase
por f1 de tal forma que las dos líneas se
intersectan, ese punto forma parte del
contorno de la sombra. Se repite lo
anterior con todos los puntos.

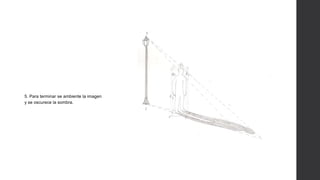

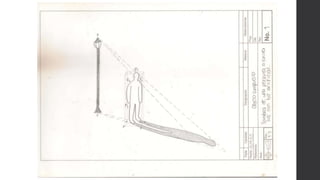

4. 5. Para terminar se ambiente la imagen
y se oscurece la sombra.

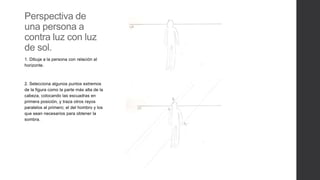

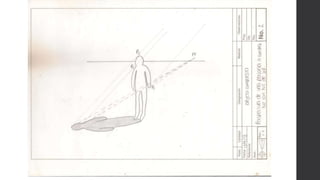

6. Perspectiva de
una persona a
contra luz con luz
de sol.
1. Dibuja a la persona con relación al
horizonte.
2. Selecciona algunos puntos extremos
de la figura como la parte más alta de la
cabeza, colocando las escuadras en
primera posición, y traza otros rayos
paralelos al primero; el del hombro y los
que sean necesarios para obtener la
sombra.

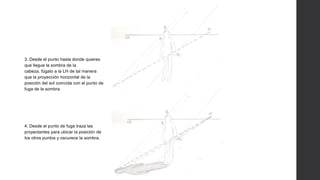

7. 3. Desde el punto hasta donde quieres
que llegue la sombra de la
cabeza, fúgalo a la LH de tal manera
que la proyección horizontal de la
posición del sol coincida con el punto de
fuga de la sombra.
4. Desde el punto de fuga traza las
proyectantes para ubicar la posición de
los otros puntos y oscurece la sombra.
