1. U.D. 9
EL CLARO-OSCURO

2. UD Nº 9 CLARO- OSCURO.
CONTENIDOS COMPETENCIAS BÁSICAS
Cualidades de la luz y capacidad expresiva. Cultural y artística.
Técnicas grafico- plásticas para su representación. Aprende a aprender.
CRITERIOS DE EVALUACIÓN
Conocer y diferenciar las cualidades de la luz.
Utilizar diferentes técnicas a la hora de aplicar el claro- oscuro.

3. 9.1. Cualidades de la luz y capacidad
expresiva.

4. 9.2.1. ¿Qué es la luz?
• ES UN ELEMENTO DE
EXPRESIÓN PLÁSTICA
MUY IMPORTANTE
PARA LA CREACIÓN
DE AMBIENTES Y
EFECTOS ESPECIALES.
LA LUZ PUEDE SER NATURAL O ARTIFICIAL

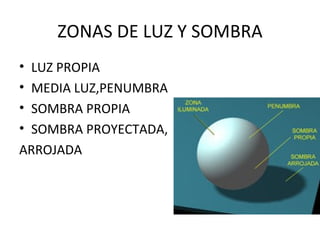

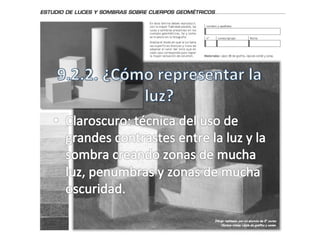

6. ZONAS DE LUZ Y SOMBRA
•LUZ PROPIA
•MEDIA LUZ,PENUMBRA
•SOMBRA PROPIA
•SOMBRA PROYECTADA,
ARROJADA

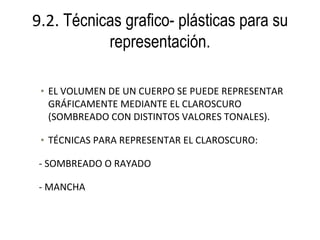

7. 9.2. Técnicas grafico- plásticas para su
representación.
• EL VOLUMEN DE UN CUERPO SE PUEDE REPRESENTAR
GRÁFICAMENTE MEDIANTE EL CLAROSCURO
(SOMBREADO CON DISTINTOS VALORES TONALES).
• TÉCNICAS PARA REPRESENTAR EL CLAROSCURO:
- SOMBREADO O RAYADO
- MANCHA

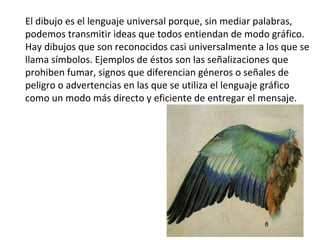

8. El dibujo es el lenguaje universal porque, sin mediar palabras,
podemos transmitir ideas que todos entiendan de modo gráfico.
Hay dibujos que son reconocidos casi universalmente a los que se
llama símbolos. Ejemplos de éstos son las señalizaciones que
prohiben fumar, signos que diferencian géneros o señales de
peligro o advertencias en las que se utiliza el lenguaje gráfico
como un modo más directo y eficiente de entregar el mensaje.
8

9. ESBOZO Dibujo rápido y poco elaborado que plasma la imagen
global de una idea en un primer ensayo. Trazos sueltos, rápidos y
poco detallados

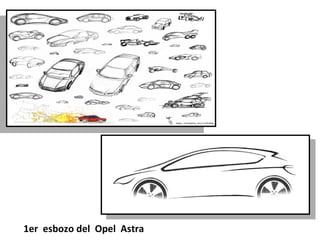

10. 1er esbozo del Opel Astra

11. BOCETO:Dibujo que sirve como guía para la realización de la
obra definitiva. En él se estudia los elementos que la vayan a
determinar: forma, composición o entonación (color)

13. EL Guernica. Picasso 1937

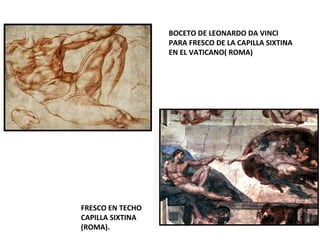

14. BOCETO DE LEONARDO DA VINCI
PARA FRESCO DE LA CAPILLA SIXTINA
EN EL VATICANO( ROMA)
FRESCO EN TECHO
CAPILLA SIXTINA
(ROMA).

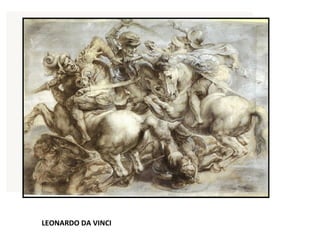

15. LEONARDO DA VINCI

16. ENCAJADO: El encajado consiste en trazar líneas auxiliares, sin
apretar, que nos den una idea aproximada de la forma y la precisión
de lo que dibujamos.
Para encajar hay que calcular primero el tamaño del dibujo en el
papel, que no sea ni demasiado grande ni demasiado pequeño. Lo
siguiente que hay que hacer es comprobar que el dibujo va a salir
centrado. Después la proporción entre el alto y el ancho,
comprobándola mirando al modelo.
Cuando se ha hecho el encajado del objeto,
se procede a dibujar las partes,
comprobando después siempre
su proporción respecto del total.

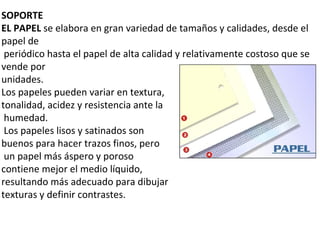

17. SOPORTE
EL PAPEL se elabora en gran variedad de tamaños y calidades, desde el
papel de
periódico hasta el papel de alta calidad y relativamente costoso que se
vende por
unidades.
Los papeles pueden variar en textura,
tonalidad, acidez y resistencia ante la
humedad.
Los papeles lisos y satinados son
buenos para hacer trazos finos, pero
un papel más áspero y poroso
contiene mejor el medio líquido,
resultando más adecuado para dibujar
texturas y definir contrastes.

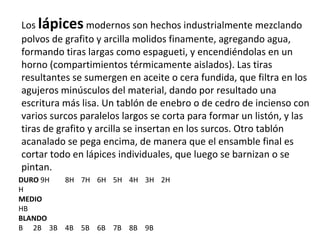

18. Los lápices modernos son hechos industrialmente mezclando
polvos de grafito y arcilla molidos finamente, agregando agua,
formando tiras largas como espagueti, y encendiéndolas en un
horno (compartimientos térmicamente aislados). Las tiras
resultantes se sumergen en aceite o cera fundida, que filtra en los
agujeros minúsculos del material, dando por resultado una
escritura más lisa. Un tablón de enebro o de cedro de incienso con
varios surcos paralelos largos se corta para formar un listón, y las
tiras de grafito y arcilla se insertan en los surcos. Otro tablón
acanalado se pega encima, de manera que el ensamble final es
cortar todo en lápices individuales, que luego se barnizan o se
pintan.
DURO 9H 8H 7H 6H 5H 4H 3H 2H
H
MEDIO
HB
BLANDO
B 2B 3B 4B 5B 6B 7B 8B 9B

19. LÁPIZ DE GRAFITO MINAS PARA
PORTAMINAS
GRAFITO

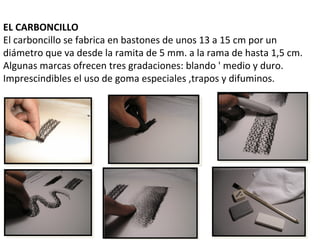

20. EL CARBONCILLO
El carboncillo se fabrica en bastones de unos 13 a 15 cm por un
diámetro que va desde la ramita de 5 mm. a la rama de hasta 1,5 cm.
Algunas marcas ofrecen tres gradaciones: blando ' medio y duro.
Imprescindibles el uso de goma especiales ,trapos y difuminos.

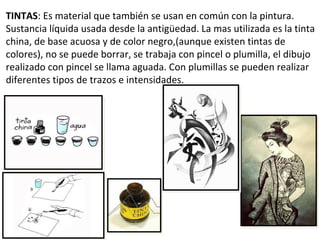

21. TINTAS: Es material que también se usan en común con la pintura.
Sustancia líquida usada desde la antigüedad. La mas utilizada es la tinta
china, de base acuosa y de color negro,(aunque existen tintas de
colores), no se puede borrar, se trabaja con pincel o plumilla, el dibujo
realizado con pincel se llama aguada. Con plumillas se pueden realizar
diferentes tipos de trazos e intensidades.

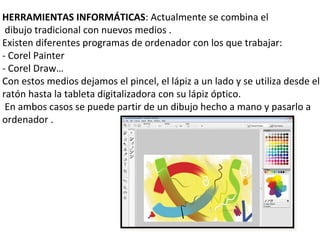

22. HERRAMIENTAS INFORMÁTICAS: Actualmente se combina el
dibujo tradicional con nuevos medios .
Existen diferentes programas de ordenador con los que trabajar:
- Corel Painter
- Corel Draw…
Con estos medios dejamos el pincel, el lápiz a un lado y se utiliza desde el
ratón hasta la tableta digitalizadora con su lápiz óptico.
En ambos casos se puede partir de un dibujo hecho a mano y pasarlo a
ordenador .
