Este documento describe la anatomía de la vía visual, incluyendo las estructuras de la retina, el nervio óptico, el quiasma óptico, el tracto óptico, el núcleo geniculado lateral, las radiaciones ópticas y la corteza visual. También presenta un caso clínico de una paciente con hiperprolactinemia que presenta defectos en los campos visuales temporales debido a un tumor hipofisiario.

1. Vía
Visual
Román
Saldías
San Martín
Santibáñez
C. Sepúlveda
P. Sepúlveda
J. Sepúlveda
Soriano
Soto
Tabak
Universidad de Santiago de Chile
Neurosemiología
Profesor: Jean Landerretche
]Grupo E

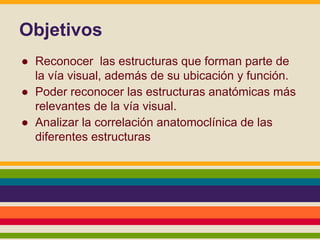

2. Objetivos
● Reconocer las estructuras que forman parte de
la vía visual, además de su ubicación y función.
● Poder reconocer las estructuras anatómicas más
relevantes de la vía visual.
● Analizar la correlación anatomoclínica de las
diferentes estructuras

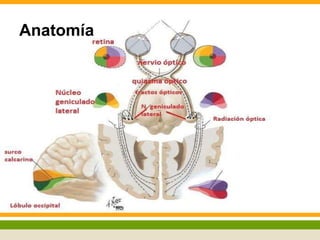

3. Anatomía

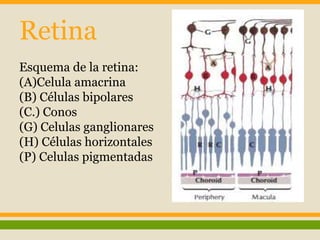

4. Retina
Esquema de la retina:
(A)Celula amacrina
(B) Células bipolares
(C.) Conos
(G) Celulas ganglionares
(H) Células horizontales
(P) Celulas pigmentadas

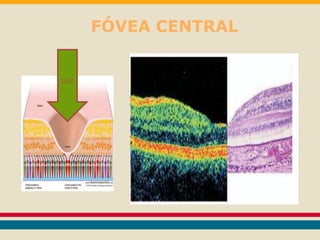

5. FÓVEA CENTRAL
LUZ

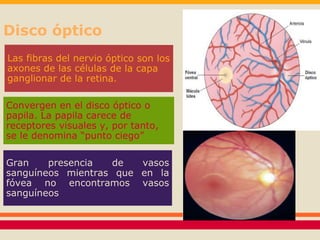

6. Disco óptico
Convergen en el disco óptico o
papila. La papila carece de
receptores visuales y, por tanto,
se le denomina “punto ciego”
Gran presencia de vasos
sanguíneos mientras que en la
fóvea no encontramos vasos
sanguíneos

7. RETINA

8. Imagen de microscopía óptica de una
sección vertical
Fotorreceptores

10. NERVIO ÓPTICO
Nervio óptico normal Atrofia del nervio óptico
Desde el agujero escleral
posterior hasta el quiasma óptico

11. QUIASMA ÓPTICO
Craneal: Suelo del
tercer ventrículo
lateral: arterias
carótidas internas
Caudal: Silla turca e
hipófisis

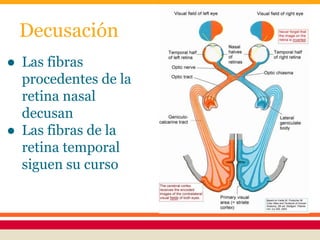

12. Decusación
● Las fibras
procedentes de la
retina nasal
decusan
● Las fibras de la
retina temporal
siguen su curso

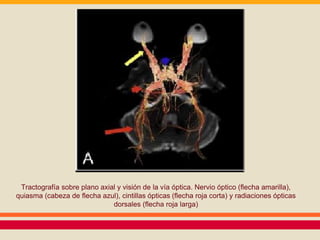

13. Tractografía sobre plano axial y visión de la vía óptica. Nervio óptico (flecha amarilla),
quiasma (cabeza de flecha azul), cintillas ópticas (flecha roja corta) y radiaciones ópticas
dorsales (flecha roja larga)

14. TRACTO ÓPTICO
Cada tracto se
encuentra separado
del otro por el tallo
de la hipófisis en la
parte inferior y por el
III ventrículo en la
parte superior.
Contiene fibras
nerviosas
provenientes de
la retina
temporal y
nasal

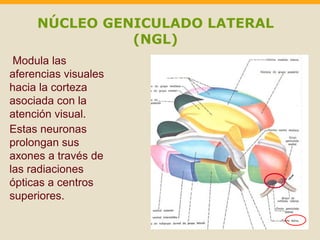

15. NÚCLEO GENICULADO LATERAL
Modula las
aferencias visuales
hacia la corteza
asociada con la
atención visual.
Estas neuronas
prolongan sus
axones a través de
las radiaciones
ópticas a centros
superiores.
(NGL)

16. NÚCLEO GENICULADO LATERAL
(NGL)

17. RADIACIONES ÓPTICAS
El núcleo
geniculado lateral
se proyecta a la
corteza visual
primaria a través
de la radiación
visual
Las radiaciones
ópticas continúan
formando la pared
externa de los
ventrículos
laterales.

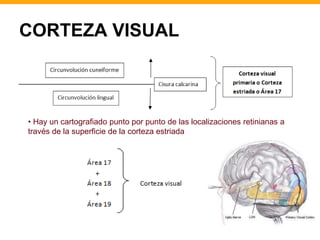

18. CORTEZA VISUAL
• Hay un cartografiado punto por punto de las localizaciones retinianas a
través de la superficie de la corteza estriada

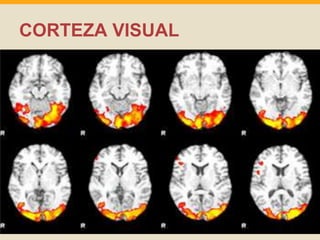

19. CORTEZA VISUAL

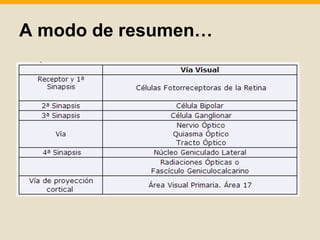

20. A modo de resumen…

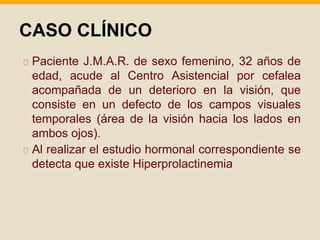

21. CASO CLÍNICO
Paciente J.M.A.R. de sexo femenino, 32 años de
edad, acude al Centro Asistencial por cefalea
acompañada de un deterioro en la visión, que
consiste en un defecto de los campos visuales
temporales (área de la visión hacia los lados en
ambos ojos).
Al realizar el estudio hormonal correspondiente se
detecta que existe Hiperprolactinemia

22. Imágenes de resonancia magnética del paciente en la que podemos ver que se
trata de un tumor hipofisiario voluminoso: a la izquierda se ve una toma coronal o
frontal y a la derecha una vista sagital o lateral.

23. BIBLIOGRAFÍA
Berne y Levy, “Fisiología”. 4ta Edición. Elsevier Editorial.
Capítulo 8
Guyton y Hall, “Tratado de Fisiología Médica”. 11va Edición,
Elsevier Editorial, Capítulo 50
Assessment of Lateral Geniculate Nucleus Atrophy with 3T MR
Imaging and Correlation with Clinical Stage of Glaucoma
H. Daia, K.T. Mua, J.P. Qia, C.Y. Wanga, W.Z. Zhua, L.M.
Xiaa, Z.Q. Chenb, H. Zhangb, F. Aia and J.N. Morellic
http://www.oftalmologia.fcm.unc.edu.ar/neuro.htm
http://retina.umh.es/
http://www.med.ufro.cl/
http://zl.elsevier.es/es/revista/radiologia-119/imagen-tractografia-
3t-anatomia-aplicaciones-clinicas-90187865-
radiologia-imagenes-2013
