Este documento resume las características geológicas y la producción petrolera de la Cuenca del Valle Medio del Magdalena en Colombia. La cuenca cubre un área de aproximadamente 32,949 km2 y contiene reservas descubiertas de 2,219 millones de barriles de petróleo. La producción actual en la cuenca proviene principalmente de campos como La Cira, Casabe y Yariguí-Cantagallo.

1. M. CAMILA OTÁLORA H.
O. MAURICIO FONSECA A.

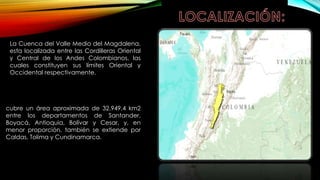

2. La Cuenca del Valle Medio del Magdalena,
esta localizada entre las Cordilleras Oriental
y Central de los Andes Colombianos, las
cuales constituyen sus límites Oriental y
Occidental respectivamente.
cubre un área aproximada de 32.949,4 km2
entre los departamentos de Santander,
Boyacá, Antioquia, Bolívar y Cesar, y, en
menor proporción, también se extiende por
Caldas, Tolima y Cundinamarca.

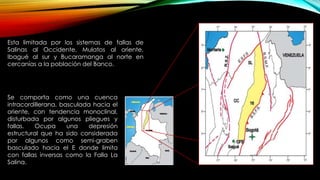

3. Esta limitada por los sistemas de fallas de
Salinas al Occidente, Mulatos al oriente,
Ibagué al sur y Bucaramanga al norte en
cercanías a la población del Banco.
Se comporta como una cuenca
intracordillerana, basculada hacia el
oriente, con tendencia monoclinal,
disturbada por algunos pliegues y
fallas. Ocupa una depresión
estructural que ha sido considerada
por algunos como semi-graben
basculado hacia el E donde limita
con fallas inversas como la Falla La
Salina.

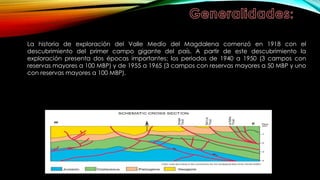

4. La historia de exploración del Valle Medio del Magdalena comenzó en 1918 con el
descubrimiento del primer campo gigante del país. A partir de este descubrimiento la
exploración presenta dos épocas importantes: los periodos de 1940 a 1950 (3 campos con
reservas mayores a 100 MBP) y de 1955 a 1965 (3 campos con reservas mayores a 50 MBP y uno
con reservas mayores a 100 MBP).

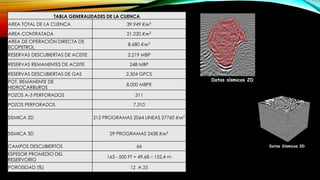

5. TABLA GENERALIDADES DE LA CUENCA
AREA TOTAL DE LA CUENCA 39.949 𝐾𝑚2
AREA CONTRATADA 21.220 𝐾𝑚2
AREA DE OPERACIÓN DIRECTA DE
ECOPETROL
8.680 𝐾𝑚2
RESERVAS DESCUBIERTAS DE ACEITE 2.219 MBP
RESERVAS REMANENTES DE ACEITE 248 MBP
RESERVAS DESCUBIERTAS DE GAS 2.504 GPCS
POT. REMANENTE DE
HIDROCARBUROS
8.000 MBPE
POZOS A-3 PERFORADOS 311
POZOS PERFORADOS 7.310
SISMICA 2D 212 PROGRAMAS 2064 LINEAS 27760 𝐾𝑚2
SISMICA 3D 29 PROGRAMAS 2438 𝐾𝑚2
CAMPOS DESCUBIERTOS 66
ESPESOR PROMEDIO DEL
RESERVORIO
163 - 500 FT = 49,68 – 152,4 m
POROSIDAD (%) 12 A 25

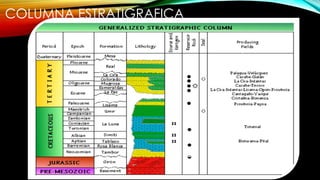

6. COLUMNA ESTRATIGRAFICA

7. ROCA FUENTE O GENERADORA
La Luna, Simiti, Tablazo, Rosa Blanca, Umir

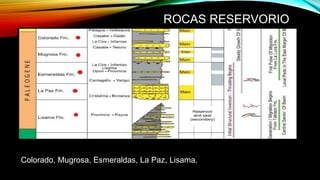

8. ROCAS RESERVORIO
Colorado, Mugrosa, Esmeraldas, La Paz, Lisama.

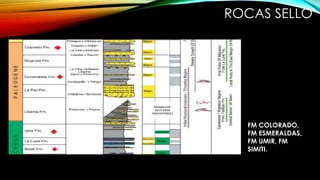

9. ROCAS SELLO
FM COLORADO,
FM ESMERALDAS,
FM UMIR, FM
SIMITI.

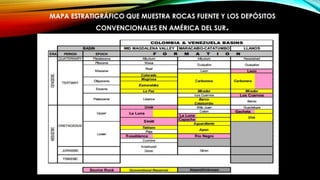

10. MAPA ESTRATIGRÁFICO QUE MUESTRA ROCAS FUENTE Y LOS DEPÓSITOS
CONVENCIONALES EN AMÉRICA DEL SUR.

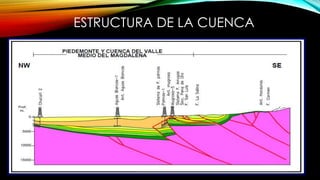

11. ESTRUCTURA DE LA CUENCA

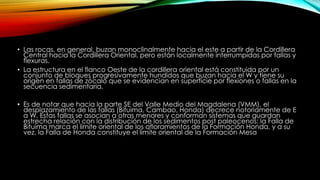

12. • Las rocas, en general, buzan monoclinalmente hacia el este a partir de la Cordillera
Central hacia la Cordillera Oriental, pero están localmente interrumpidas por fallas y
flexuras.
• La estructura en el flanco Oeste de la cordillera oriental está constituida por un
conjunto de bloques progresivamente hundidos que buzan hacia el W y tiene su
origen en fallas de zócalo que se evidencian en superficie por flexiones o fallas en la
secuencia sedimentaria.
• Es de notar que hacia la parte SE del Valle Medio del Magdalena (VMM), el
desplazamiento de las fallas (Bituima, Cambao, Honda) decrece notoriamente de E
a W. Estas fallas se asocian a otras menores y conforman sistemas que guardan
estrecha relación con la distribución de los sedimentos post paleocenos: la Falla de
Bituima marca el limite oriental de los afloramientos de la Formación Honda, y a su
vez, la Falla de Honda constituye el limite oriental de la Formación Mesa

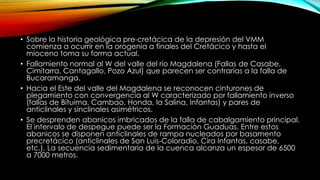

14. • Sobre la historia geológica pre-cretácica de la depresión del VMM
comienza a ocurrir en la orogenia a finales del Cretácico y hasta el
mioceno toma su forma actual.
• Fallamiento normal al W del valle del río Magdalena (Fallas de Casabe,
Cimitarra, Cantagallo, Pozo Azul) que parecen ser contrarias a la falla de
Bucaramanga.
• Hacia el Este del valle del Magdalena se reconocen cinturones de
plegamiento con convergencia al W caracterizado por fallamiento inverso
(fallas de Bituima, Cambao, Honda, la Salina, Infantas) y pares de
anticlinales y sinclinales asimétricos.
• Se desprenden abanicos imbricados de la falla de cabalgamiento principal.
El intervalo de despegue puede ser la Formación Guaduas. Entre estos
abanicos se disponen anticlinales de rampa nucleados por basamento
precretácico (anticlinales de San Luis-Coloradio, Cira Infantas, casabe,
etc.). La secuencia sedimentaria de la cuenca alcanza un espesor de 6500
a 7000 metros.

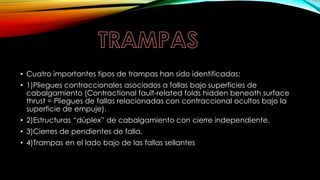

15. • Cuatro importantes tipos de trampas han sido identificadas:
• 1)Pliegues contraccionales asociados a fallas bajo superficies de
cabalgamiento (Contractional fault-related folds hidden beneath surface
thrust = Pliegues de fallas relacionadas con contraccional ocultos bajo la
superficie de empuje).
• 2)Estructuras “dúplex” de cabalgamiento con cierre independiente.
• 3)Cierres de pendientes de falla.
• 4)Trampas en el lado bajo de las fallas sellantes

16. 1)PLIEGUES CONTRACCIONALES ASOCIADOS A
FALLAS BAJO SUPERFICIES DE CABALGAMIENTO
• En la parte central del VMM se generan estructuras en flor a partir de los esfuerzos transpresivos en
el Eoceno Superior conformando micro cuencas en las zonas no levantadas, también se generan
fallas sintéticas y antitéticas con pliegues asociados que presentan importancia en la prospección
de trampas estructurales

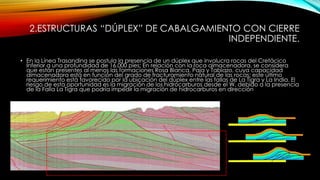

17. 2.ESTRUCTURAS “DÚPLEX” DE CABALGAMIENTO CON CIERRE
INDEPENDIENTE.
• En la Línea Trasandina se postula la presencia de un dúplex que involucra rocas del Cretácico
Inferior a una profundidad de 16.000 pies; En relación con la roca almacenadora, se considera
que están presentes al menos las formaciones Rosa Blanca, Paja y Tablazo, cuya capacidad
almacenadora está en función del grado de fracturamiento natural de las rocas; este último
requerimiento está favorecido por la ubicación del dúplex entre las fallas de La Tigra y La India. El
riesgo de esta oportunidad es la migración de los hidrocarburos desde el W, debido a la presencia
de la Falla La Tigra que podría impedir la migración de hidrocarburos en dirección

18. Sello/L.Rsv
Sello/L.Rsv
Rsv
Sello

20. GEOLOGIA DE LOS CAMPOS
PETROLEROS

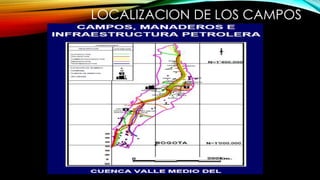

21. LOCALIZACION DE LOS CAMPOS

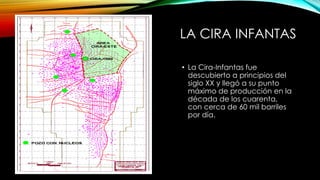

22. LA CIRA INFANTAS
• La Cira-Infantas fue
descubierto a principios del
siglo XX y llegó a su punto
máximo de producción en la
década de los cuarenta,
con cerca de 60 mil barriles
por día.

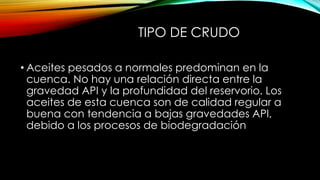

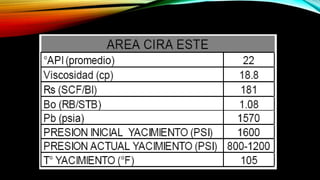

23. TIPO DE CRUDO
• Aceites pesados a normales predominan en la
cuenca. No hay una relación directa entre la
gravedad API y la profundidad del reservorio. Los
aceites de esta cuenca son de calidad regular a
buena con tendencia a bajas gravedades API,
debido a los procesos de biodegradación

25. GEOLOGIA ECONOMICA

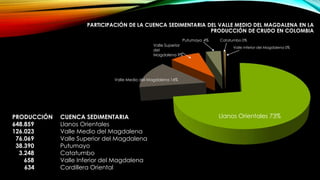

26. PARTICIPACIÓN DE LA CUENCA SEDIMENTARIA DEL VALLE MEDIO DEL MAGDALENA EN LA
PRODUCCIÓN DE CRUDO EN COLOMBIA
Llanos Orientales 73%
Valle Medio del Magdalena 14%
Valle Superior
del
Magdalena 9%
Putumayo 4% Catatumbo 0%
Valle Inferior del Magdalena 0%
PRODUCCIÓN CUENCA SEDIMENTARIA
648.859 Llanos Orientales
126.023 Valle Medio del Magdalena
76.069 Valle Superior del Magdalena
38.390 Putumayo
3.248 Catatumbo
658 Valle Inferior del Magdalena
634 Cordillera Oriental

27. PRODUCCIÓN DE CRUDO POR CAMPO
CAMPO CONTRATO CUENCA EMPRESA
DEPARTAMENT
O ENERO FEBRERO MARZO ABRIL MAYO JUNIO
PROMEDI
O
La Cira De Mares VMM ECOPETROL S.A. Santander 23.706 24.983 26.044 25.905 26.660 26.523 25.641
Casabe Casabe VMM ECOPETROL S.A. Antioquia 14.511 14.760 16.799 15.843 16.978 16.969 15.992
Yariguí-
Cantagallo
Yariguí-
Cantagallo VMM ECOPETROL S.A. Bolivar 12.712 12.994 13.896 15.266 13.710 13.467 13.678
Jazmin Nare VMM
MANSAROVAR ENERGY
COLOMBIA LTD. Boyacá 11.335 10.859 10.687 10.174 10.412 10.037 10.585
Girasol Nare VMM
MANSAROVAR ENERGY
COLOMBIA LTD. Boyacá 9.080 9.371 9.435 9.310 9.878 10.300 9.563
Moriche Nare VMM
MANSAROVAR ENERGY
COLOMBIA LTD. Boyacá 7.136 7.607 8.277 8.375 9.620 10.746 8.633
Palagua Palagua VMM ECOPETROL S.A. Boyacá 4.809 4.807 4.755 4.650 4.621 4.764 4.734
Infantas De Mares VMM ECOPETROL S.A. Santander 3.872 3.858 4.284 4.802 4.929 4.719 4.416
Llanito De Mares VMM ECOPETROL S.A. Santander 3.211 3.513 3.490 3.335 3.108 3.113 3.292
Gala De Mares VMM ECOPETROL S.A. Santander 3.220 3.076 2.908 2.783 2.850 2.654 2.915
Provincia Provincia VMM ECOPETROL S.A. Santandder 2.559 2.709 2.866 2.817 2.861 3.359 2.862

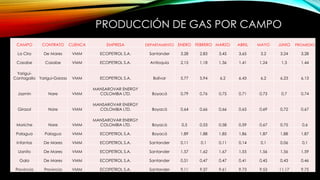

28. PRODUCCIÓN DE GAS POR CAMPO
CAMPO CONTRATO CUENCA EMPRESA DEPARTAMENTO ENERO FEBRERO MARZO ABRIL MAYO JUNIO PROMEDIO
La Cira De Mares VMM ECOPETROL S.A. Santander 3,28 2,83 3,45 3,65 3,2 3,24 3,28
Casabe Casabe VMM ECOPETROL S.A. Antioquia 2,15 1,18 1,36 1,41 1,24 1,3 1,44
Yariguí-
Cantagallo Yarigui-Garzas VMM ECOPETROL S.A. Bolívar 5,77 5,94 6,2 6,43 6,2 6,23 6,13
Jazmin Nare VMM
MANSAROVAR ENERGY
COLOMBIA LTD. Boyacá 0,79 0,76 0,75 0,71 0,73 0,7 0,74
Girasol Nare VMM
MANSAROVAR ENERGY
COLOMBIA LTD. Boyacá 0,64 0,66 0,66 0,65 0,69 0,72 0,67
Moriche Nare VMM
MANSAROVAR ENERGY
COLOMBIA LTD. Boyacá 0,5 0,53 0,58 0,59 0,67 0,75 0,6
Palagua Palagua VMM ECOPETROL S.A. Boyacá 1,89 1,88 1,85 1,86 1,87 1,88 1,87
Infantas De Mares VMM ECOPETROL S.A. Santander 0,11 0,1 0,11 0,14 0,1 0,06 0,1
Llanito De Mares VMM ECOPETROL S.A. Santander 1,57 1,62 1,67 1,55 1,56 1,56 1,59
Gala De Mares VMM ECOPETROL S.A. Santander 0,51 0,47 0,47 0,41 0,45 0,43 0,46
Provincia Provincia VMM ECOPETROL S.A. Santander 9,11 9,37 9,61 9,73 9,53 11,17 9,75

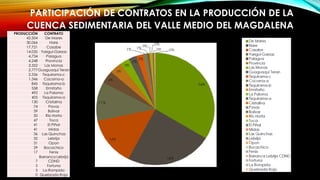

29. PARTICIPACIÓN DE CONTRATOS EN LA PRODUCCIÓN DE LA
CUENCA SEDIMENTARIA DEL VALLE MEDIO DEL MAGDALENA
PRODUCCIÓN CONTRATO
42.504 De Mares
30.066 Nare
17.721 Casabe
14.035 Yarigui-Garzas
4.734 Palagua
4.248 Provincia
3.352 Las Monas
2.777Guaguaqui Teran
2.336 Tisquirama-c
1.346 Cocorna-a
845 Tisquirama-b
558 Ermitaño
492 La Paloma
405 Tisquirama-a
130 Cristalina
74 Pavas
59 Bolivar
50 Río Horta
47 Toca
41 El Piñal
41 Midas
36 Las Quinchas
32 Lebrija
31 Opon
29 Bocachico
17 Fenix
7
Barranca Lebrija
CDND
5 Fortuna
5 La Rompida
0 Quebrada Roja

30. PARTICIPACIÓN DE EMPRESAS EN LA PRODUCCIÓN DE LA CUENCA SEDIMENTARIA DEL
VALLE MEDIO DEL MAGDALENA
ECOPETROL S.A. 70%
MANSAROVAR ENERGY
COLOMBIA LTD. 26%
PETROSANTANDER (COLOMBIA) INC 3%
PETROLEOS DEL NORTE 1%
PRODUCCIÓN EMPRESA
87.612 ECOPETROL S.A.
32.843 MANSAROVAR ENERGY COLOMBIA LTD.
3.393 PETROSANTANDER (COLOMBIA) INC
1.282 PETROLEOS DEL NORTE
492 UNION TEMPORAL PETROCARIBE S.A
88 COLOMBIA ENERGY DEVELOPMENT CO.
74 UNION TEMPORAL IJP
50 C&C ENERGY
47 CONSORCIO CAMPOS DE PRODUCCION
41 UNION TEMPORAL MIDAS
36 PACIFIC STRATUS ENERGY
31 COPP S.A.
17 FENIX OIL & GAS S.A.
7 UNION TEMPORAL MOCAN
5 EMERALD ENERGY PLC
5 VETRA E&E COLOMBIA S.A.

31. El valle del Magdalena medio es una de las mayores cuencas de exploración de Colombia. Donde se
han descubierto 41 campos en los depósitos Paleógenos. Sorprendentemente todavía contiene una de las
áreas más prolíficas a ser exploradas: Plays en carbonatos del Cretácico.
• Se relacionan las áreas de exploración potenciales principalmente a las fallas normales invertido y los
anticlinales. Las trampas estratigráficas sutiles asociaron con Mioceno-superior Los onlaps de Eoceno,
cauces cortados y truncamientos también son los objetivos mayores para la exploración futura.
La cuenca del Magdalena Medio es una de las cuencas más explorado de Colombia, donde 41 campos
han sido descubiertos por los depósitos del Paleógeno. Sorprendentemente, todavía contiene una de las
zonas más prolíficas aún no se ha explorado: Plays en carbonatos del Cretácico.
Áreas de exploración potenciales se relacionan principalmente con las fallas normales, invertidas y
anticlinales subthrust. Trampas estratigráficas sutiles asociadas con onlaps Mioceno Superior-Eoceno,
canales, incisas y truncamientos son también objetivos importantes para la exploración futura.
onlaps

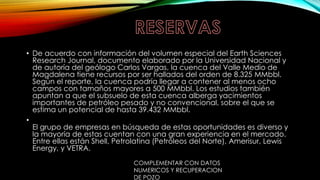

32. • De acuerdo con información del volumen especial del Earth Sciences
Research Journal, documento elaborado por la Universidad Nacional y
de autoría del geólogo Carlos Vargas, la cuenca del Valle Medio de
Magdalena tiene recursos por ser hallados del orden de 8.325 MMbbl.
Según el reporte, la cuenca podría llegar a contener al menos ocho
campos con tamaños mayores a 500 MMbbl. Los estudios también
apuntan a que el subsuelo de esta cuenca alberga yacimientos
importantes de petróleo pesado y no convencional, sobre el que se
estima un potencial de hasta 39.432 MMbbl.
•
El grupo de empresas en búsqueda de estas oportunidades es diverso y
la mayoría de estas cuentan con una gran experiencia en el mercado.
Entre ellas están Shell, Petrolatina (Petróleos del Norte), Amerisur, Lewis
Energy, y VETRA.
COMPLEMENTAR CON DATOS
NUMERICOS Y RECUPERACION
DE POZO

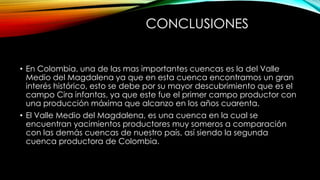

33. CONCLUSIONES
• En Colombia, una de las mas importantes cuencas es la del Valle
Medio del Magdalena ya que en esta cuenca encontramos un gran
interés histórico, esto se debe por su mayor descubrimiento que es el
campo Cira infantas, ya que este fue el primer campo productor con
una producción máxima que alcanzo en los años cuarenta.
• El Valle Medio del Magdalena, es una cuenca en la cual se
encuentran yacimientos productores muy someros a comparación
con las demás cuencas de nuestro país, así siendo la segunda
cuenca productora de Colombia.
