Este documento presenta dos alternativas de proyecto para un complejo ecoturístico en Corrientes, Argentina. La primera alternativa se basa en la morfología de una hoja como idea generadora, dividiendo el sitio en zonas para camping, senderos, posadas, centros de interpretación e investigación. La segunda alternativa toma como inspiración las rutas serpenteantes que conducen al Acuífero Guaraní, jugando con líneas y curvas para integrar los volúmenes. Ambas alternativas buscan generar un diseño armónico

1. A
RQUITECTURA IV
FACULTAD DE ARQUITECTURA Y URBANISMO / UNNE
TALLER VIRTUAL RED DEL NORTE GRANDE

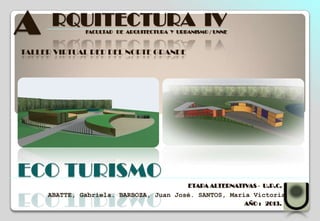

ECO TURISMO
ETAPA ALTERNATIVAS - U.P.C.
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria
AÑO : 2013.

2. ARQUITECTURA IV
UBICACIÓN
UNNE. U.P.C.
TERRENO A INTERVENIR
5 HECTAREAS APROXIMADAMENTE
CORRIENTES
CONCEPCIÓN + SITIO
A INTERVENIR
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

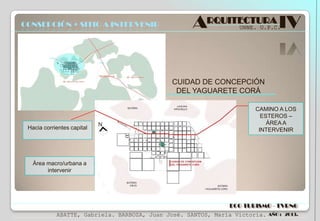

3. CONSEPCIÓN + SITIO A INTERVENIR
ARQUITECTURA IV
UNNE. U.P.C.
CUIDAD DE CONCEPCIÓN
DEL YAGUARETE CORÁ
Hacia corrientes capital
CAMINO A LOS
ESTEROS –
ÁREA A
INTERVENIR
Área macro/urbana a
intervenir
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

4. SITIO A INTERVENIR
ARQUITECTURA IV
UNNE. U.P.C.

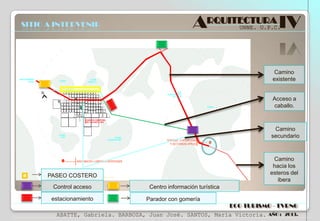

Camino
existente
Acceso a
caballo.
Camino
secundario
Camino
hacia los
esteros del
ibera
PASEO COSTERO
Paseo costero/ ruta alternativa
Control acceso
estacionamiento
Centro información turística
Parador con gomería
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

5. ARQUITECTURA IV

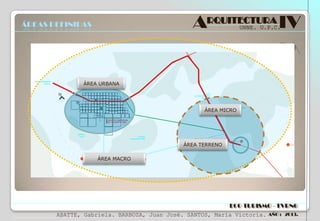

ÁREAS DEFINIDAS
UNNE. U.P.C.
ÁREA URBANA
ÁREA MICRO
ÁREA TERRENO
ÁREA MACRO
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

6. ARQUITECTURA IV
UNNE. U.P.C.
ALTERNATIVA N° 1
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

7. ARQUITECTURA IV
IDEA RECTORIA - MEMORIA
UNNE. U.P.C.

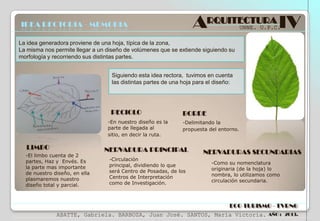

La idea generadora proviene de una hoja, típica de la zona,
La misma nos permite llegar a un diseño de volúmenes que se extiende siguiendo su
morfología y recorriendo sus distintas partes.
Siguiendo esta idea rectora, tuvimos en cuenta
las distintas partes de una hoja para el diseño:
PECIOLO
-En nuestro diseño es la
parte de llegada al
sitio, en decir la ruta.
LIMBO
BORDE
-Delimitando la
propuesta del entorno.
NERVADURA PRINCIPAL
-El limbo cuenta de 2
partes, Haz y Envés. Es
la parte mas importante
de nuestro diseño, en ella
plasmaremos nuestro
diseño total y parcial.
-Circulación
principal, dividiendo lo que
será Centro de Posadas, de los
Centros de Interpretación
como de Investigación.
NERVADURAS SECUNDARIAS
-Como su nomenclatura
originaria (de la hoja) lo
nombra, lo utilizamos como
circulación secundaria.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

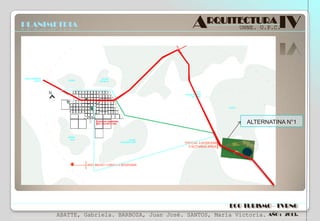

8. PLANIMETRIA
ARQUITECTURA IV
UNNE. U.P.C.
ALTERNATINA N°1
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

9. ZONIFICACIÓN
ARQUITECTURA IV
UNNE. U.P.C.
Una vez plasmada la idea generadora sobre el plano, vamos sobreponiendo
las hojas, en estado original y algunas retocadas. Para lograr mas variantes
arquitectónicas.
CAMINO
DE
INGRESO
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

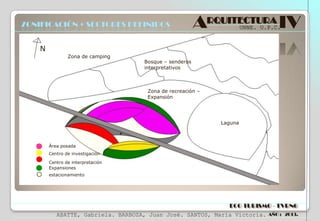

10. ZONIFICACIÓN + SECTORES DEFINIDOS
ARQUITECTURA IV
UNNE. U.P.C.
N
Zona de camping
Bosque – senderos
interpretativos
Zona de recreación –
Expansión
Laguna
Área posada
Centro de investigación
Centro de interpretación
Expansiones
estacionamiento
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

11. ARQUITECTURA IV

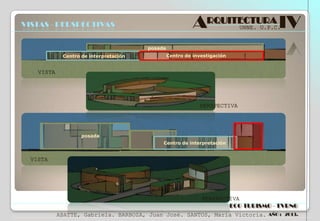

VISTAS - PERSPECTIVAS
UNNE. U.P.C.
posada
Centro de interpretación
Centro de investigación
VISTA
PERSPECTIVA
posada
Centro de interpretación
VISTA
PERSPECTIVA
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

12. MORFOLOGÍA
ARQUITECTURA IV
UNNE. U.P.C.
los colores utilizados fueron
especialmente
seleccionados, para que además
de integrarse con el sistema
natural también ayuden a no
absorber tanto el calor natural.
El uso de adoquines piedra o bloque labrado de forma rectangular que se utiliza en la construcción del
pavimento, se da con el fin de tener alta duración y resistencia, además morfológicamente se integra con el
entorno, ya que la piedra es un material natural y se puede encontrar por ahí.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

13. MORFOLOGÍA
ARQUITECTURA IV
UNNE. U.P.C.
Utilizamos Doble Vidriado Hermético o termo panel ya que contiene dos capas de vidrio separadas
entre sí por un espacio de aire seco y quieto, herméticamente cerrado al paso de la humedad y el
vapor de agua, y en cuyo perímetro interior hay sales absorbentes de acción prolongada en el tiempo.
esto hace que el calor no traspase con gran intensidad y se pueda mantener un ambiente fresco a
pesar de las altas temperaturas de la zona.
ventajas:(aislación
térmica, control
solar, aislamiento acústico
y seguridad)
Las formas generales, como ya lo vimos anteriormente, provienen de las
hojas, es así que vemos como se forman media lunas luego de ser
cortadas por alguna trama.
La morfologia también se integra al recorrido de los esteros y a las
lagunas que se forman, haciendo que el proyecto no provoque un gran
impacto en el ambiente.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

14. SISTEMA ESTRUCTURAL
ARQUITECTURA IV
UNNE. U.P.C.

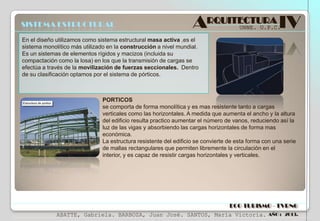

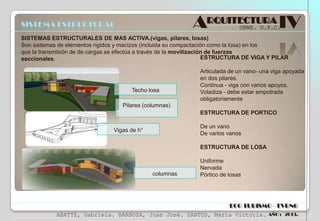

En el diseño utilizamos como sistema estructural masa activa ,es el
sistema monolítico más utilizado en la construcción a nivel mundial.
Es un sistemas de elementos rígidos y macizos (incluida su
compactación como la losa) en los que la transmisión de cargas se
efectúa a través de la movilización de fuerzas seccionales. Dentro
de su clasificación optamos por el sistema de pórticos.
PORTICOS
se comporta de forma monolítica y es mas resistente tanto a cargas
verticales como las horizontales. A medida que aumenta el ancho y la altura
del edificio resulta practico aumentar el número de vanos, reduciendo así la
luz de las vigas y absorbiendo las cargas horizontales de forma mas
económica.
La estructura resistente del edificio se convierte de esta forma con una serie
de mallas rectangulares que permiten libremente la circulación en el
interior, y es capaz de resistir cargas horizontales y verticales.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

15. ADECUACIÓN ECOLÓGICA
ARQUITECTURA IV
UNNE. U.P.C.
En éste proyecto lo que se desea obtener es un lugar que mantenga relación con el entorno natural, y que a su
vez el proyecto no genere gran impacto ambiental. Para ello se utilizaron materiales ecológicos como ser
maderas ,enredaderas y paneles solares, logrando una arquitectura renovable.
Paneles solares
Espejos de agua
Paneles solares
Vegetación
Vegetación
Vegetación
Placas de
madera, enredaderas y
piedras
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

16. ADECUACIÓN ECOLÓGICA – PANTALLA SOLAR
ARQUITECTURA IV
UNNE. U.P.C.

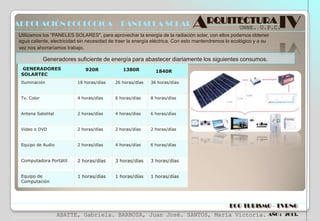

Utilizamos los “PANELES SOLARES", para aprovechar la energía de la radiación solar, con ellos podemos obtener
agua caliente, electricidad sin necesidad de traer la energía eléctrica. Con esto mantendremos lo ecológico y a su
vez nos ahorraríamos trabajo.
Generadores suficiente de energía para abastecer diariamente los siguientes consumos.
GENERADORES
SOLARTEC
920R
1380R
1840R
Iluminación
18 horas/días
26 horas/días
36 horas/días
Tv. Color
4 horas/días
6 horas/días
8 horas/días
Antena Satelital
2 horas/días
4 horas/días
6 horas/días
Video o DVD
2 horas/días
2 horas/días
2 horas/días
Equipo de Audio
2 horas/días
4 horas/días
6 horas/días
Computadora Portátil
2 horas/días
3 horas/días
3 horas/días
Equipo de
Computación
1 horas/días
1 horas/días
1 horas/días
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

17. ADECUACIÓN ECOLÓGICA - VEGETACION
ARQUITECTURA IV
UNNE. U.P.C.
La ubicación de la “VEGETACIÓN” tiene dos funciones
principales, marcar el ingreso al gran complejo turístico y
dividir los sectores en el caso de Interpretación y
investigación.
También tiene una tercera intención que es brindar sombra.
Las grandes placas de madera, piedras y enredaderas fueron
ubicadas de ese lado de los edificios, ya que es donde más
fuerte pega el sol durante el día . Esto hace que las grandes
temperaturas no repercutan muy bruscamente y el lugar sea
fresco y confortable.
El uso de los espejos de agua es para
ambientar todo el complejo, dar
frescura, lograr una integración con el
paisaje ,ya que al ser un estero la zona esta
rodeada de agua.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

18. ARQUITECTURA IV
USUARIO
UNNE. U.P.C.
El complejo esta pensada para todo tipo de usuario, como familias, parejas con ganas de
relajarse, mujeres que le gustan la tranquilidad, y hombres que le gustan los deportes de la zona.
Cada uno de ellos tiene un espacio pensado y creado especialmente para que pueda disfrutar de un
buen momento rodeado de la naturaleza y el bello paisaje que ofrecen los esteros del Ibera.
ACTIVIDADES ACCESIBLES
FAMILIA
PAREJA
GRUPO AMIGOS/
TURISTAS
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

19. ARQUITECTURA IV
UNNE. U.P.C.
ALTERNATIVA N° 2
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

20. IDEA RECTORIA - MEMORIA
ARQUITECTURA IV
UNNE. U.P.C.
Tomamos como idea generadora el trazado de las rutas que nos llevan hacia el
Acuífero Guaraní, Poniendo énfasis en los quiebres del camino que se dan casi
continuamente a consecuencia de las lagunas que se forman a los lados de la ruta.
FORMAS
JUGANDO CON LAS LINEAS, CURVAS Y CONTRACURVAS FUIMOS BUSCANDO UNPROYECTO QUE SE
INTEGRE CON ESTAS RUTAS.
LAS DIAGONALES PROVOCAN UN IMPACTOQUE DA LUGAR A SUPERPOSICION DE LOS
VOLUMENES, MIENTRAS SON ATRAVEZADOS POR LA RUTA.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

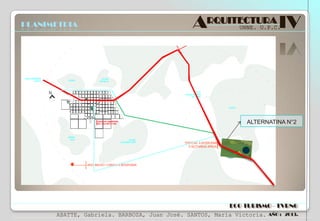

21. PLANIMETRIA
ARQUITECTURA IV
UNNE. U.P.C.
ALTERNATINA N°2
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

22. ZONIFICACIÓN
ARQUITECTURA IV
UNNE. U.P.C.

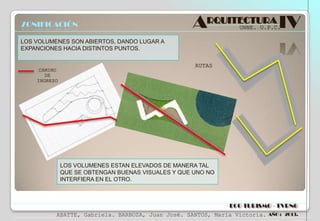

LOS VOLUMENES SON ABIERTOS, DANDO LUGAR A
EXPANCIONES HACIA DISTINTOS PUNTOS.
CAMINO
DE
INGRESO
RUTAS
LOS VOLUMENES ESTAN ELEVADOS DE MANERA TAL
QUE SE OBTENGAN BUENAS VISUALES Y QUE UNO NO
INTERFIERA EN EL OTRO.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

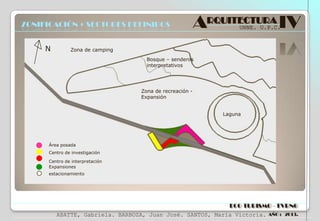

23. ZONIFICACIÓN + SECTORES DEFINIDOS
N
ARQUITECTURA IV
UNNE. U.P.C.
Zona de camping
Bosque – senderos
interpretativos
Zona de recreación Expansión
Laguna
Área posada
Centro de investigación
Centro de interpretación
Expansiones
estacionamiento
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

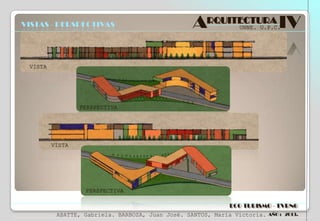

24. VISTAS - PERSPECTIVAS
ARQUITECTURA IV
UNNE. U.P.C.
VISTA
PERSPECTIVA
VISTA
PERSPECTIVA
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

25. MORFOLOGÍA
ARQUITECTURA IV
UNNE. U.P.C.
los colores utilizados fueron
especialmente seleccionados, para
que además de integrarse con el
sistema natural también ayuden a no
absorber tanto el calor natural.
El recorrido de la línea
demuestra la diversidad
de colores y texturas
encontradas.
El uso de adoquines piedra o bloque labrado de forma rectangular que se utiliza en la construcción del
pavimento, se da con el fin de tener alta duración y resistencia, además morfológicamente se integra con el
entorno, ya que la piedra es un material natural y se puede encontrar por ahí.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

26. ARQUITECTURA IV
SISTEMA ESTRUCTURAL
UNNE. U.P.C.
SISTEMAS ESTRUCTURALES DE MAS ACTIVA.(vigas, pilares, losas)
Son sistemas de elementos rígidos y macizos (incluida su compactación como la losa) en los
que la transmisión de de cargas se efectúa a través de la movilización de fuerzas
ESTRUCTURA DE VIGA Y PILAR
seccionales.
Techo losa
Articulada de un vano- una viga apoyada
en dos pilares.
Continua - viga con varios apoyos.
Voladiza - debe estar empotrada
obligatoriamente
Pilares (columnas)
ESTRUCTURA DE PORTICO
De un vano
De varios vanos
Vigas de h°
ESTRUCTURA DE LOSA
columnas
Uniforme
Nervada
Pórtico de losas
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

27. ADECUACIÓN ECOLÓGICA – PANTALLA SOLAR
ARQUITECTURA IV
UNNE. U.P.C.
Utilizamos los “PANELES SOLARES", para aprovechar la energía de la radiación solar, con ellos podemos obtener
agua caliente, electricidad sin necesidad de traer la energía eléctrica. Con esto mantendremos lo ecológico y a su
vez nos ahorraríamos trabajo.
Generadores suficiente de energía para abastecer diariamente los siguientes consumos.
GENERADORES
SOLARTEC
920R
1380R
1840R
Iluminación
18 horas/días
26 horas/días
36 horas/días
Tv. Color
4 horas/días
6 horas/días
8 horas/días
Antena Satelital
2 horas/días
4 horas/días
6 horas/días
Video o DVD
2 horas/días
2 horas/días
2 horas/días
Equipo de Audio
2 horas/días
4 horas/días
6 horas/días
Computadora Portátil
2 horas/días
3 horas/días
3 horas/días
Equipo de
Computación
1 horas/días
1 horas/días
1 horas/días
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

28. ADECUACIÓN ECOLÓGICA - VEGETACION
ARQUITECTURA IV
UNNE. U.P.C.
La ubicación de la “VEGETACIÓN” tiene dos funciones
principales, marcar el ingreso al gran complejo turístico y
dividir los sectores en el caso de Interpretación y
investigación.
También tiene una tercera intención que es brindar sombra.
Las grandes placas de madera, piedras y enredaderas fueron
ubicadas de ese lado de los edificios, ya que es donde más
fuerte pega el sol durante el día . Esto hace que las grandes
temperaturas no repercutan muy bruscamente y el lugar sea
fresco y confortable.
El uso de los espejos de agua es para
ambientar todo el complejo, dar
frescura, lograr una integración con el
paisaje ,ya que al ser un estero la zona esta
rodeada de agua.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

29. ARQUITECTURA IV
USUARIO
UNNE. U.P.C.
El complejo esta pensada para todo tipo de usuario, como familias, parejas con ganas de
relajarse, mujeres que le gustan la tranquilidad, y hombres que le gustan los deportes de la zona.
Cada uno de ellos tiene un espacio pensado y creado especialmente para que pueda disfrutar de un
buen momento rodeado de la naturaleza y el bello paisaje que ofrecen los esteros del Ibera.
ACTIVIDADES ACCESIBLES
FAMILIA
PAREJA
GRUPO AMIGOS/
TURISTAS
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

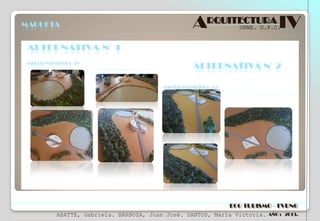

30. MAQUETA
ARQUITECTURA IV
UNNE. U.P.C.
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.

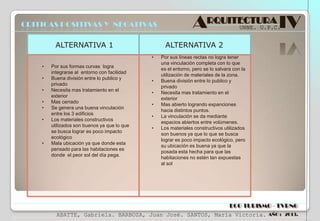

31. CRITICAS POSITIVAS Y NEGATIVAS
ALTERNATIVA 1
•
•
•
•
•
•
Por sus formas curvas logra
integrarse al entorno con facilidad
Buena división entre lo publico y
privado
Necesita mas tratamiento en el
exterior
Mas cerrado
Se genera una buena vinculación
entre los 3 edificios
Los materiales constructivos
utilizados son buenos ya que lo que
se busca lograr es poco impacto
ecológico
Mala ubicación ya que donde esta
pensado para las habitaciones es
donde el peor sol del día pega.
UNNE. U.P.C.
ALTERNATIVA 2
•
•
ARQUITECTURA IV
•
•
•
•
•
Por sus líneas rectas no logra tener
una vinculación completa con lo que
es el entorno, pero se lo salvara con la
utilización de materiales de la zona.
Buena división entre lo publico y
privado
Necesita mas tratamiento en el
exterior
Mas abierto logrando expanciones
hacia distintos puntos.
La vinculación se da mediante
espacios abiertos entre volúmenes.
Los materiales constructivos utilizados
son buenos ya que lo que se busca
lograr es poco impacto ecológico, pero
su ubicación es buena ya que la
posada esta hecha para que las
habitaciones no estén tan expuestas
al sol
ECO TURISMO - TVRNG
ABATTE, Gabriela. BARBOZA, Juan José. SANTOS, María Victoria.
AÑO : 2013.
