1. ARQ IV – UPC
ARQ. VARGAS
PRE - PARTIDO
ALUMNAS:
•Cabrera, Jennifer – LU: 18307
•Ponce de León, Alejandra – LU: 17899
•Torres, Sandra – LU: 18002

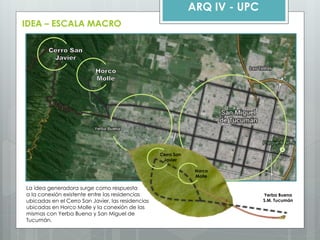

2. IDEA – ESCALA MACRO
ARQ IV - UPC
La idea generadora surge como respuesta
a la conexión existente entre las residencias ubicadas en el Cerro San Javier, las residencias ubicadas en Horco Molle y la conexión de las mismas con Yerba Buena y San Miguel de Tucumán.
Horco Molle
Cerro San Javier
Yerba Buena S.M. Tucumán

3. IDEA – ESCALA MICRO
ARQ IV - UPC
Sector Cultural
Sector
Interpretación de Yungas
Sector
Residencias Profesores
Sector
Social y Patio de Comidas
Sector
Residencia Universitaria
Universidad Agro técnica
ACCESO
ALTERNATIVA 1

4. IDEA – ESCALA MICRO
ARQ IV - UPC
Sector Cultural
Sector
Interpretación de Yungas
Sector
Residencias Profesores
Sector Patio de Comidas
Sector
Residencia Universitaria
Universidad
Agro técnica
ACCESO
Sector Social
Sector Centro Deportivo
ALTERNATIVA 2

5. IDEA – ESCALA MICRO
ARQ IV - UPC
Sector Cultural
Sector
Interpretación de Yungas
Sector
Residencias Profesores
Sector Patio
de Comidas
Sector
Residencia Universitaria
Universidad
Agro técnica
ACCESO
Sector Social
Sector Centro Deportivo
ALTERNATIVA 3

6. CUADRO COMPARATIVO
ARQ IV - UPC
ALTERNATIVAS
ASPECTOS POSITIVOS Y NEGATIVOS
La primer alternativa no genera integración entre los diferentes equipamientos existentes y proyectados. Además la circulación vehicular es innecesariamente extensa y atraviesa el sitio cortando la conexión del mismo.
La segunda alternativa presenta una circulación vehicular más organizada pero no existe vinculación entre los equipamientos existentes y proyectados, generándose un vacío en el centro del sitio.
La tercer alternativa presenta organizada circulación vehicular . Los equipamientos existentes y proyectados se integran de mejor manera a través de recorridos peatonales que van generando estares en el centro del sitio.

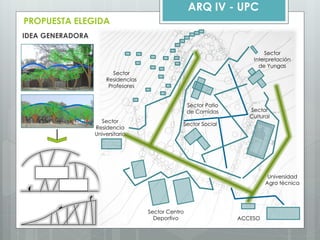

7. PROPUESTA ELEGIDA
ARQ IV - UPC
Sector Cultural
Sector
Interpretación de Yungas
Sector
Residencias Profesores
Sector Patio
de Comidas
Sector
Residencia Universitaria
Universidad
Agro técnica
ACCESO
Sector Social
Sector Centro Deportivo
IDEA GENERADORA

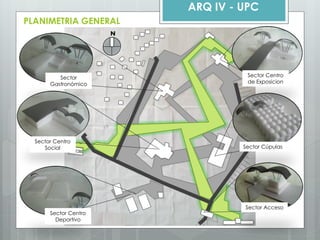

8. PLANIMETRIA GENERAL
ARQ IV - UPC
N
Sector Gastronómico
Sector Centro Social
Sector Centro Deportivo
Sector Acceso
Sector Cúpulas
Sector Centro de Exposicion

9. PLANTA - ZONIFICACIÓN PORTAL DE ACCESO
ARQ IV - UPC
PLATAFORMA DE EXPANSIÓN: Proyectada para el ascenso y descenso de los pasajeros a los ómnibus.
CABINA DE CONTROL
ACCESO AL COMPLEJO
ADMINISTRACIÓN
SANITARIO
ESTACIONAMIENTO PARA PERSONAL

10. PLANTA BAJA-ZONIFICACIÓN « LAS CÚPULAS»
ARQ IV - UPC
Decidimos mantener casi en su totalidad el edificio de «LAS CÚPULAS» ya que la forma en planta determina la expresión plástica del mismo.
El contorno articulado refuerza la verticalidad y a su vez permite obtener visuales múltiples del entorno.
SUPERFICIE LIBRE PARA EXPOSICIONES
N
ÁREA DE ESTAR
BAR
EXPANSIÓN
EXPANSIÓN
TALLER TÉCNICO
TALLER TÉCNICO
TALLER DE FOTOGRAFÍA
ZONA DE CIRCULACIÓN
TALLER ARTESANAL
SANITARIO
SANITARIO
ADMINISTRACIÓN
HALL PRINCIPAL
LOCALES COMERCIALES
ACCESOS

11. PLANTA CIRCULACIÓN « LAS CÚPULAS»
ARQ IV - UPC
N
NÚCLEO VERTICAL
ENTREPISO EXPANSION DEL BAR
ENTREPISO EXPANSION PARA EXPOSICIONES VARIAS
ACCESO PRINCIPAL
ACCESO SECUNDARIO
REFERENCIAS
CIRCULACIÓN PRINCIPAL
CIRCULACIÓN SECUNDARIA

12. PLANTA-ZONIFICACIÓN «PATIO DE COMIDAS»
ARQ IV - UPC
N
ÁREA DE COMENSALES -
ESPACIO CUBIERTO
ÁREA DE COMENSALES
ESPACIO CUBIERTO
SANITARIO
GRAN COCINA+ BARRA
ADMINISTRACIÓN
NÚCLEO VERTICAL DE PERSONAL
NÚCLEO VERTICAL PRINCIPAL
TERRAZA-EXPANSIÓN
ACCESO PRINCIPAL

13. ÁREA DE COMENSALES
ESPACIO CUBIERTO
ACCESO PRINCIPAL
CORTE ESQUEMÁTICO «PATIO DE COMIDAS»
ARQ IV - UPC
Paneles fotovoltaicos intercalados con cañas de bambú con estructura metálica.
SUPERFICIES VIDRIADAS CON PROTECCIÓN SOLAR.
UNA IDEA DE MATERIAL…
Decks en plástico para terrazas.
Es un producto adecuado para usarse en exteriores y un excelente sustituto a la madera natural, ya que no se pudre, ni se agrieta o astilla.

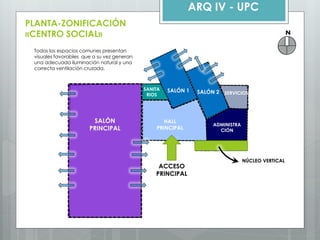

14. PLANTA-ZONIFICACIÓN «CENTRO SOCIAL»
ARQ IV - UPC
N
HALL PRINCIPAL
ADMINISTRACIÓN
SANITARIOS
ACCESO PRINCIPAL
SALÓN PRINCIPAL
SALÓN 1
SALÓN 2
SERVICIOS
NÚCLEO VERTICAL
Todos los espacios comunes presentan visuales favorables que a su vez generan una adecuada iluminación natural y una correcta ventilación cruzada.

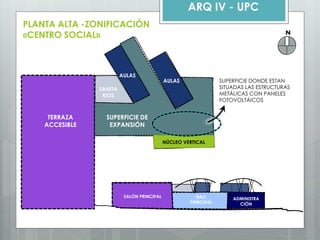

15. ARQ IV - UPC
N
NÚCLEO VERTICAL
TERRAZA ACCESIBLE
AULAS
AULAS
SANITARIOS
SUPERFICIE DONDE ESTAN SITUADAS LAS ESTRUCTURAS METÁLICAS CON PANELES FOTOVOLTÁICOS
SUPERFICIE DE EXPANSIÓN
SALÓN PRINCIPAL
HALL PRINCIPAL
ADMINISTRACIÓN
PLANTA ALTA -ZONIFICACIÓN «CENTRO SOCIAL»

16. PLANTA -ZONIFICACIÓN «CENTRO DEPORTIVO»
ARQ IV - UPC
N
Se proyecta una piscina descubierta de dimensiones generosas que por su ubicación permite privilegiadas visuales del entorno.
ADMINISTRACIÓN
Superficie provistos de aparatos de entrenamiento para diferentes actividades aeróbicas al aire libre.

17. CORTE ESQUEMÁTICO «CENTRO DEPORTIVO»
ARQ IV - UPC
SECTOR PISCINA
rodeada por amplio Decks solárium.
SUM
ADMINISTRACIÓN
SANITARIOS
Los muros que se plantean son de ladrillos cerámicos con revestimiento plástico.
PANELES FOTOVOLTÁICOS INTERCALADOS CON CAÑAS DE BAMBÚ CON ESTRUCTURA METÁLICA.

18. ARQ IV - UPC
N
SANITARIOS
AULA 1
AULA 2
HALL PRINCIPAL
ADMINISTRACIÓN
SALA DE PROYECCIONES
NÚCLEO VERTICAL
AUDITORIO
ACCESO PRINCIPAL
PLANTA -ZONIFICACIÓN «CENTRO DE INTERPRETACIÓN»
VISUALES HACIA «HACIA LAS YUNGAS»
ACCESO A LAS EXPANSIONES Y AL BAR

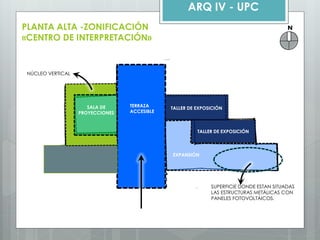

19. ARQ IV - UPC
N
PLANTA ALTA -ZONIFICACIÓN «CENTRO DE INTERPRETACIÓN»
SALA DE PROYECCIONES
NÚCLEO VERTICAL
TALLER DE EXPOSICIÓN
TALLER DE EXPOSICIÓN
EXPANSIÓN
TERRAZA ACCESIBLE
SUPERFICIE DONDE ESTAN SITUADAS LAS ESTRUCTURAS METÁLICAS CON PANELES FOTOVOLTÁICOS.

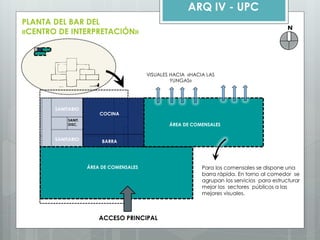

20. ARQ IV - UPC
N
PLANTA DEL BAR DEL «CENTRO DE INTERPRETACIÓN»
Para los comensales se dispone una barra rápida. En torno al comedor se agrupan los servicios para estructurar mejor los sectores públicos a las mejores visuales.
SANIT. DISC.
SANITARIO
SANITARIO
COCINA
BARRA
ACCESO PRINCIPAL
ÁREA DE COMENSALES
ÁREA DE COMENSALES
VISUALES HACIA «HACIA LAS YUNGAS»

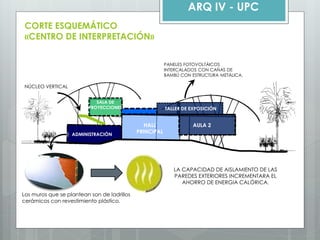

21. CORTE ESQUEMÁTICO «CENTRO DE INTERPRETACIÓN»
ARQ IV - UPC
SALA DE PROYECCIONES
NÚCLEO VERTICAL
TALLER DE EXPOSICIÓN
ADMINISTRACIÓN
HALL PRINCIPAL
AULA 2
PANELES FOTOVOLTÁICOS INTERCALADOS CON CAÑAS DE BAMBÚ CON ESTRUCTURA METÁLICA.
Los muros que se plantean son de ladrillos cerámicos con revestimiento plástico.
LA CAPACIDAD DE AISLAMIENTO DE LAS PAREDES EXTERIORES INCREMENTARA EL AHORRO DE ENERGIA CALÓRICA.
