El documento describe las principales variables eléctricas como carga, corriente, voltaje, potencia y energía. Explica que la teoría de circuitos proporciona conceptos para entender y analizar circuitos eléctricos. Define cada variable eléctrica, incluyendo sus unidades de medida y quiénes las nombraron.

2. Variables eléctricas
Energía
Voltaje
Corriente
Carga
Potencia
La teoría de circuitos proporciona las herramientas y conceptos que
se requieren para entender y analizar los circuitos eléctricos, dichos
conceptos conforma una especie de lenguaje (jerga) que permite
describir los fenómenos que suceden en este campo. Las principales
variables eléctricas son:
Carga
Corriente
Voltaje
Potencia
Energía
Circuito eléctrico

3. Carga
Variables eléctricas
La carga (Q) es una propiedad eléctrica de las partículas atómicas de
las que se compone la materia, existen 2 tipos de cargas: las
positivas (protones) y las negativas (electrones), la unidad
fundamental de carga es el coulomb (C), en honor al físico francés
Charles Agustín de Coulomb.
Q = I x t
Corriente (A)
-1,602 x 10^-19 coulobs
Energía
Voltaje
Corriente
Potencia

4. Corriente
Variables eléctricas
Energía
Voltaje
Potencia
Carga
La corriente eléctrica (I) es la tasa del flujo de carga (Q) a través de
una material en un punto determinado y en una unidad de tiempo (t),
la corriente se produce por el movimiento de las cargas
(normalmente electrones) en el interior de un material, la unidad de
la corriente son los Amperios (A), en honor al matemático y físico
francés André-Marie Ampère.
Un ampere A es la carga
que fluye a la tasa de un
coulomb por segundo.
Cuando los electrones tienen un camino por donde
viajar en grandes cantidades, como en el alambre se
dice que circula

5. donde w es la energía en joules (J), y q es la carga en coulombs (C).
Energía
Potencia
Voltaje
Carga
Corriente
Variables eléctricas
El voltaje (V) o diferencia de potencial es la energía requerida para
mover a los electrones a través de un elemento, desde un punto a
hasta uno b, la unidad fundamental del voltaje es el voltio (V), en
honor al físico italiano AlessandroVolta
Durante las tormentas
eléctricas, los electrones son
separados de sus átomos y
llevados a la parte inferior
de la nube.
V= dw/dq
1 volt =1 joule/coulomb

6. Energía
Potencia
Carga
Corriente
Voltaje
Variables eléctricas
El término potencia (P) se aplica para indicar qué tanto trabajo
(conversión de energía) puede realizarse en una cantidad específica
de tiempo; es decir, potencia es la velocidad con la que se realiza un
trabajo. La unidad de medida es el watt (W), en honor al
matemático e ingeniero escocés James Watt.
1 watt (W) = 1joule/segundo =J/s
P =W / t
Una bombilla es más eficiente
cuando es capaz de dar la misma
cantidad de luz (lm) con la
menor de potencia (w) posible

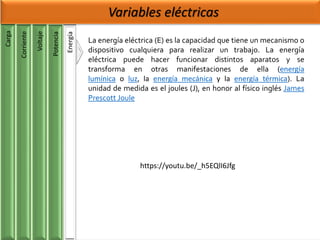

7. Energía
Carga
Corriente
Voltaje
Potencia
Variables eléctricas
La energía eléctrica (E) es la capacidad que tiene un mecanismo o
dispositivo cualquiera para realizar un trabajo. La energía
eléctrica puede hacer funcionar distintos aparatos y se
transforma en otras manifestaciones de ella (energía
lumínica o luz, la energía mecánica y la energía térmica). La
unidad de medida es el joules (J), en honor al físico inglés James
Prescott Joule
https://youtu.be/_h5EQlI6Jfg

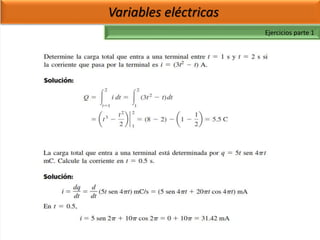

8. Variables eléctricas
Ejercicios parte 1

9. Variables eléctricas
¿Cuánta energía (en kilowatthoras) se requiere para encender un foco de
60W continuamente durante 1 año (365 días)?
Ejercicios parte 2

10. Variables eléctricas
Ejercicios parte 3

11. Variables eléctricas
• Análisis de Circuitos Teoría y
Práctica - 4 ed - Allan H Robbins
• Fundamentos De Circuitos Eléctricos
- 3era ed - Matthew Sadiku
• Introducción al análisis de circuitos -
12ava ed - Robert Boylestad
• https://www.ecured.cu
Bibliografía
